一、關於CSDN mardown編輯器的坑

Android熱補丁動態修復技術（三）這篇博文其實在4月8日的晚上已經發布了，然後緊接著寫第四篇，但是我將（四）保存到草稿箱時，發現已經發布的（三）消失了，取而代之的是第四篇博文。

在論壇問過版主，可能是因為我誤操作導致的，第三篇博文已經無法恢復。
真是手賤！寫了好幾天的東西啊，不過比起誤操作我更傾向認為這是csdn的bug……
markdown編輯器絕對有坑！光是寫新文章時不會自動清楚緩存我認為就是一個很嚴重的Bug了！

二、前言

因為第三篇博文消失的原因，伴隨著演示的Demo項目也修改了很多內容，我也沒那麼精力重新寫一篇，就和第四篇博文合並在一起當做第三篇吧，這可能導致內容跨度有些大，並且不會像之前的博文這麼詳細，希望大家多多支持和理解。

上一篇博客中，我們再Application中成功注入了patch_dex.jar到ClassLoader中。
但是伴隨著CLASS_ISPREVERIFIED問題，解決方式就在在所有類的構造函數中添加一行代碼System.out.println(AntilazyLoad.class);

三、Gradle, Transfrom, Task, Plugin

我們來分析一下如何在所有類的構造函數中添加System.out.println(AntilazyLoad.class);

在源碼中直接添加，這個不行。AntilazyLoad.class這個類找不到，編譯不通過 繞過編譯，使用javassist操作字節碼，直接注入代碼。

第二點是可行的，但是AndroidStudio項目是使用Gradle構建的，編譯-打包-簽名都是自動化。
我們在什麼時候注入代碼？

看過我上一篇博文推薦的文章就知道，Gradle是通過一個一個Task執行完成整個流程的，其中肯定也有將所有class打包成dex的task。
（在gradle plugin 1.5 以上和以下版本有些不同）

1.5以下，preDex這個task會將依賴的module編譯後的class打包成jar，然後dex這個task則會將所有class打包成dex 1.5以上，preDex和Dex這兩個task已經消失，取而代之的是TransfromClassesWithDexForDebug

3.1 Transfrom

Transfrom是Gradle 1.5以上新出的一個api，其實它也是Task，不過定義方式和Task有點區別。
對於熱補丁來說，Transfrom反而比原先的Task更好用。

在Transfrom這個api出來之前，想要在項目被打包成dex之前對class進行操作，必須自定義一個Task，然後插入到predex或者dex之前，在自定義的Task中可以使用javassist或者asm對class進行操作。

而Transform則更為方便，Transfrom會有他自己的執行時機，不需要我們插入到某個Task前面。Tranfrom一經注冊便會自動添加到Task執行序列中，並且正好是項目被打包成dex之前。

而本文就是使用Gradle1.5以上版本，下面則是Google對Transfrom的描述文檔。
http://tools.android.com/tech-docs/new-build-system/transform-api
有時候會訪問不了，你可能需要一把梯子……

3.2 Task的inputs和outputs

Gradle可以看做是一個腳本，包含一系列的Task，依次執行這些task後，項目就打包成功了。
而Task有一個重要的概念，那就是inputs和outputs。
Task通過inputs拿到一些東西，處理完畢之後就輸出outputs，而下一個Task的inputs則是上一個Task的outputs。

例如：一個Task的作用是將java編譯成class，這個Task的inputs就是java文件的保存目錄，outputs這是編譯後的class的輸出目錄，它的下一個Task的inputs就會是編譯後的class的保存目錄了。

3.3 Plugin

Gradle中除了Task這個重要的api，還有一個就是Plugin。
Plugin的作用是什麼呢，這一兩句話比較難以說明。

Gralde只能算是一個構建框架，裡面的那麼多Task是怎麼來的呢，誰定義的呢？
是Plugin，細心的網友會發現，在module下的build.gradle文件中的第一行，往往會有apply plugin : 'com.android.application'亦或者apply plugin : 'com.android.library'。

com.android.application：這是app module下Build.gradle的
com.android.library：這是app依賴的module中的Builde.gradle的

就是這些Plugin為項目構建提供了Task，使用不同的plugin，module的功能也就不一樣。
可以簡單的理解為： Gradle只是一個框架，真正起作用的是plugin。而plugin的主要作用是往Gradle腳本中添加Task。
當然，實際上這些是很復雜的東西，plugin還有其他作用這裡用不上。

四、如何注冊一個Transfrom

我們可以自定義一個plugin，然後使用plugin注冊一個Transfrom。

4.1 apply plugin

在此之前，先教大家怎麼自定義一個plugin。
1. 新建一個module，選擇library module，module名字必須叫BuildSrc
2. 刪除module下的所有文件，除了build.gradle，清空build.gradle中的內容
3. 然後新建以下目錄 src-main-groovy
4. 修改build.gradle如下，同步

```
apply plugin: 'groovy'

repositories {
    jcenter()
}

dependencies {
    compile gradleApi()
    compile 'com.android.tools.build:gradle:1.5.0'
    compile 'org.javassist:javassist:3.20.0-GA'
}
```

5. 這時候就可以像普通module一樣新建package和類了，不過這裡的類是以groovy結尾，新建類的時候選擇file，並且以.groovy作為後綴。

Register就是我自定義個Plugin（無視黑色塗塊，Demo被我修改太多了，再次鄙視csdn）
代碼如下

package com.aitsuki.plugin

import org.gradle.api.Plugin;
import org.gradle.api.Project

/**
 * Created by hp on 2016/4/8.
 */
public class Register implements Plugin {
    @Override
    public void apply(Project project) {
        project.logger.error "================自定義插件成功！=========="
    }
}

在app module下的buiil.gradle中添apply 插件

說明：如果plugin所在的module名不叫BuildSrc，這裡是無法apply包名的，會提示找不到。所以之前也說明取名一定要叫buildsrc

運行一下項目就可以看到”================自定義插件成功！==========”這句話了
和gradle有關的輸出都會顯示在gradle console這個窗口中。

4.2 自定義Transfrom

新建一個groovy繼承Transfrom，注意這個Transfrom是要com.android.build.api.transform.Transform這個包的
要先添加依賴才能導入此包，如下

dependencies {
    compile gradleApi()
    compile 'com.android.tools.build:gradle:1.5.0'
    compile 'org.javassist:javassist:3.20.0-GA'
}

javassist待會要用到，順便添加進來了。

我們定義一個PreDexTransform，代碼如下

package com.aitsuki.plugin

import com.android.build.api.transform.*
import com.android.build.gradle.internal.pipeline.TransformManager
import org.gradle.api.Project

public class PreDexTransform extends Transform {

    Project project
    // 添加構造，為了方便從plugin中拿到project對象，待會有用
    public PreDexTransform(Project project) {
        this.project = project
    }

    // Transfrom在Task列表中的名字
    // TransfromClassesWithPreDexForXXXX
    @Override
    String getName() {
        return "preDex"
    }

    // 指定input的類型
    @Override
    Set getInputTypes() {
        return TransformManager.CONTENT_CLASS
    }

    // 指定Transfrom的作用范圍
    @Override
    Set getScopes() {
        return TransformManager.SCOPE_FULL_PROJECT
    }

    @Override
    boolean isIncremental() {
        return false
    }

    @Override
    void transform(Context context, Collection inputs,
                   Collection referencedInputs,
                   TransformOutputProvider outputProvider, boolean isIncremental)
            throws IOException, TransformException, InterruptedException {

       // inputs就是輸入文件的集合
       // outputProvider可以獲取outputs的路徑
    }
}

然後再Register這個plugin的apply方法中添加一下代碼，注冊Transfrom

def android = project.extensions.findByType(AppExtension)
        android.registerTransform(new PreDexTransform(project))

再次運行項目（需要先clean項目，否則apply plugin不會重新編譯）

首先，我們看到自定義的PreDexTransfrom已經運行了，但是接下來的DexTransform卻報錯了。

那是因為我們自定義的Transfrom的transfrom方法為空，沒有將inputs輸出到outputs，DexTransfrom是在PreDexTransfrom下面，獲取到的inputs為空，所以就報錯了。
我們只需要在Tranfrom中將inputs文件復制到ouputs目錄就可以了，代碼如下。

// Transfrom的inputs有兩種類型，一種是目錄，一種是jar包，要分開遍歷

        inputs.each {TransformInput input ->

            input.directoryInputs.each {DirectoryInput directoryInput->

                //TODO 這裡可以對input的文件做處理，比如代碼注入！

                // 獲取output目錄
                def dest = outputProvider.getContentLocation(directoryInput.name,
                        directoryInput.contentTypes, directoryInput.scopes, Format.DIRECTORY)

                // 將input的目錄復制到output指定目錄
                FileUtils.copyDirectory(directoryInput.file, dest)
            }

            input.jarInputs.each {JarInput jarInput->

                //TODO 這裡可以對input的文件做處理，比如代碼注入！

                // 重命名輸出文件（同目錄copyFile會沖突）
                def jarName = jarInput.name
                def md5Name = DigestUtils.md5Hex(jarInput.file.getAbsolutePath())
                if(jarName.endsWith(".jar")) {
                   jarName = jarName.substring(0,jarName.length()-4)
                }
                def dest = outputProvider.getContentLocation(jarName+md5Name, jarInput.contentTypes, jarInput.scopes, Format.JAR)
                FileUtils.copyFile(jarInput.file, dest)
            }
        }

加入這段代碼到transform方法中再次運行就沒問題了，再次說明：要先Clean項目！

上面有兩個TODO注釋，我們在獲取inputs復制到outpus目錄之前，可以在這裡對class注入代碼！

4.3 查看inputs和ouputs

我們先來看看Transfrom的inputs和outputs，這裡有個方法：
在app module下的build.gradle中添加以下代碼即可。

applicationVariants.all { variant->
        def dexTask = project.tasks.findByName("transformClassesWithDexForDebug")
        def preDexTask = project.tasks.findByName("transformClassesWithPreDexForDebug")
        if(preDexTask) {
            project.logger.error "======preDexTask======"
            preDexTask.inputs.files.files.each {file ->
                project.logger.error "inputs =$file.absolutePath"
            }

            preDexTask.outputs.files.files.each {file ->
                project.logger.error "outputs =$file.absolutePath"
            }
        }
        if(dexTask) {
            project.logger.error "======dexTask======"
            dexTask.inputs.files.files.each {file ->
                project.logger.error "inputs =$file.absolutePath"
            }

            dexTask.outputs.files.files.each {file ->
                project.logger.error "outputs =$file.absolutePath"
            }
        }
    }

輸出如下：

glide和xutils是app依賴的jar包
hotpatch是我將application中加載dex的代碼抽取成獨立module後，app依賴此module的結果
其余的則是項目默認依賴的jar包。

得出一個結論，app依賴的module在dex之前會被打包成classes.jar，和其他依賴的jar包一起放到exploded-arr這個目錄。
而依賴的module會放在exploded-arr\項目名\module名這個目錄下

---

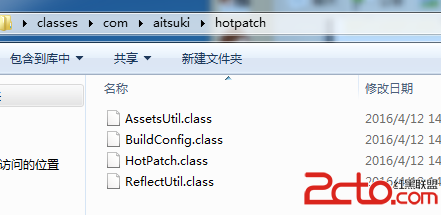

附上hotPatch這個將application中的代碼打包好的module

然後這是inputs =D:\aitsuki\HotPatchDemo\app\build\intermediates\exploded-aar\HotPatchDemo\hotpatch\unspecified\jars\classes.jar解壓後的結果

五、使用javassist注入代碼

建議先去了解下javassit的最基本使用方法，否則可能看不懂我在說什麼。

5.1 建立Hack Module

注入System.out.println(AntilazyLoad.class);這行代碼的時候，如果javasssit找到AntilazyLoad.class這個類就會拋異常

所以創建AntilazyLoad.class，並且將AntilazyLoad.class所在的路徑append到ClassPool的classpath中。

首先我們建一個hack module，如下

5.2 制作hack.jar

制作方式在上一篇博客中就有。
將AntilazyLoad.class復制到同包名的文件夾下，然後運行打包命令，不重復贅述了。

然後將hack.jar放到app module中的assets文件夾中，如圖

然後我們在加載patch_dex之前就要先將這個hack加載進classLoader，加載hack的方式和步驟跟加載補丁是一摸一樣的，不再贅述，具體請直接看Demo，最後面有下載鏈接。

5.3 使用javassist注入代碼

代碼量稍多，我就不那麼詳細的解釋了，這裡說下最基本的兩點

app module編譯後class文件保存在debug目錄，直接遍歷這個目錄使用javassist注入代碼就行了 app module依賴的module，編譯後會被打包成jar，放在exploded-aar這個目錄，需要將jar包解壓–遍歷注入代碼–重新打包成jar

---

首先我們專門寫一個用來操作javassist注入代碼的inject類。

package com.aitsuki.plugin

import javassist.ClassPool
import javassist.CtClass
import org.apache.commons.io.FileUtils

/**
 * Created by AItsuki on 2016/4/7.
 * 注入代碼分為兩種情況，一種是目錄，需要遍歷裡面的class進行注入
 * 另外一種是jar包，需要先解壓jar包，注入代碼之後重新打包成jar
 */
public class Inject {

    private static ClassPool pool = ClassPool.getDefault()

    /**
     * 添加classPath到ClassPool
     * @param libPath
     */
    public static void appendClassPath(String libPath) {
        pool.appendClassPath(libPath)
    }

    /**
     * 遍歷該目錄下的所有class，對所有class進行代碼注入。
     * 其中以下class是不需要注入代碼的：
     * --- 1. R文件相關
     * --- 2. 配置文件相關（BuildConfig）
     * --- 3. Application
     * @param path 目錄的路徑
     */
    public static void injectDir(String path) {
        pool.appendClassPath(path)
        File dir = new File(path)
        if(dir.isDirectory()) {
            dir.eachFileRecurse { File file ->

                String filePath = file.absolutePath
                if (filePath.endsWith(".class")
                        && !filePath.contains('R$')
                        && !filePath.contains('R.class')
                        && !filePath.contains("BuildConfig.class")
                        // 這裡是application的名字，可以通過解析清單文件獲得，先寫死了
                        && !filePath.contains("HotPatchApplication.class")) {
                    // 這裡是應用包名，也能從清單文件中獲取，先寫死
                    int index = filePath.indexOf("com\\aitsuki\\hotpatchdemo")
                    if (index != -1) {
                        int end = filePath.length() - 6 // .class = 6
                        String className = filePath.substring(index, end).replace('\\', '.').replace('/','.')
                        injectClass(className, path)
                    }
                }
            }
        }
    }

    /**
     * 這裡需要將jar包先解壓，注入代碼後再重新生成jar包
     * @path jar包的絕對路徑
     */
    public static void injectJar(String path) {
        if (path.endsWith(".jar")) {
            File jarFile = new File(path)


            // jar包解壓後的保存路徑
            String jarZipDir = jarFile.getParent() +"/"+jarFile.getName().replace('.jar','')

            // 解壓jar包, 返回jar包中所有class的完整類名的集合（帶.class後綴）
            List classNameList = JarZipUtil.unzipJar(path, jarZipDir)

            // 刪除原來的jar包
            jarFile.delete()

            // 注入代碼
            pool.appendClassPath(jarZipDir)
            for(String className : classNameList) {
                if (className.endsWith(".class")
                        && !className.contains('R$')
                        && !className.contains('R.class')
                        && !className.contains("BuildConfig.class")) {
                    className = className.substring(0, className.length()-6)
                    injectClass(className, jarZipDir)
                }
            }

            // 從新打包jar
            JarZipUtil.zipJar(jarZipDir, path)

            // 刪除目錄
            FileUtils.deleteDirectory(new File(jarZipDir))
        }
    }

    private static void injectClass(String className, String path) {
        CtClass c = pool.getCtClass(className)
        if (c.isFrozen()) {
            c.defrost()
        }
        def constructor = c.getConstructors()[0];
        // 這裡需要輸入完整類名，否則javassist會報錯
        constructor.insertAfter("System.out.println(com.aitsuki.hack.AntilazyLoad.class);")
        c.writeFile(path)
    }

}

下面這是解壓縮jar包的類

package com.aitsuki.plugin

import java.util.jar.JarEntry
import java.util.jar.JarFile
import java.util.jar.JarOutputStream
import java.util.zip.ZipEntry

/**
 * Created by hp on 2016/4/13.
 */
public class JarZipUtil {

    /**
     * 將該jar包解壓到指定目錄
     * @param jarPath jar包的絕對路徑
     * @param destDirPath jar包解壓後的保存路徑
     * @return 返回該jar包中包含的所有class的完整類名類名集合，其中一條數據如：com.aitski.hotpatch.Xxxx.class
     */
    public static List unzipJar(String jarPath, String destDirPath) {

        List list = new ArrayList()
        if (jarPath.endsWith('.jar')) {

            JarFile jarFile = new JarFile(jarPath)
            Enumeration jarEntrys = jarFile.entries()
            while (jarEntrys.hasMoreElements()) {
                JarEntry jarEntry = jarEntrys.nextElement()
                if (jarEntry.directory) {
                    continue
                }
                String entryName = jarEntry.getName()
                if (entryName.endsWith('.class')) {
                    String className = entryName.replace('\\', '.').replace('/', '.')
                    list.add(className)
                }
                String outFileName = destDirPath + "/" + entryName
                File outFile = new File(outFileName)
                outFile.getParentFile().mkdirs()
                InputStream inputStream = jarFile.getInputStream(jarEntry)
                FileOutputStream fileOutputStream = new FileOutputStream(outFile)
                fileOutputStream << inputStream
                fileOutputStream.close()
                inputStream.close()
            }
            jarFile.close()
        }
        return list
    }

    /**
     * 重新打包jar
     * @param packagePath 將這個目錄下的所有文件打包成jar
     * @param destPath 打包好的jar包的絕對路徑
     */
    public static void zipJar(String packagePath, String destPath) {

        File file = new File(packagePath)
        JarOutputStream outputStream = new JarOutputStream(new FileOutputStream(destPath))
        file.eachFileRecurse { File f ->
            String entryName = f.getAbsolutePath().substring(packagePath.length() + 1)
            outputStream.putNextEntry(new ZipEntry(entryName))
            if(!f.directory) {
                InputStream inputStream = new FileInputStream(f)
                outputStream << inputStream
                inputStream.close()
            }
        }
        outputStream.close()
    }
}

然後再Transfrom中這麼使用，我將整個類再貼一遍好了

package com.aitsuki.plugin

import com.android.build.api.transform.*
import com.android.build.gradle.internal.pipeline.TransformManager
import org.apache.commons.codec.digest.DigestUtils
import org.apache.commons.io.FileUtils
import org.gradle.api.Project

public class PreDexTransform extends Transform {

    Project project

    public PreDexTransform(Project project) {
        this.project = project
    }

    @Override
    String getName() {
        return "preDex"
    }

    @Override
    Set getInputTypes() {
        return TransformManager.CONTENT_CLASS
    }

    @Override
    Set getScopes() {
        return TransformManager.SCOPE_FULL_PROJECT
    }

    @Override
    boolean isIncremental() {
        return false
    }

    @Override
    void transform(Context context, Collection inputs,
                   Collection referencedInputs,
                   TransformOutputProvider outputProvider, boolean isIncremental)
            throws IOException, TransformException, InterruptedException {

        // 獲取到hack module的debug目錄，也就是Antilazy.class所在的目錄。
        def libPath = project.project(':hack').buildDir.absolutePath.concat("\\intermediates\\classes\\debug")
        // 將路徑添加到Classpool的classPath
        Inject.appendClassPath(libPath)

        // 遍歷transfrom的inputs
        // inputs有兩種類型，一種是目錄，一種是jar，需要分別遍歷。
        inputs.each {TransformInput input ->
            input.directoryInputs.each {DirectoryInput directoryInput->

                // 獲取output目錄
                def dest = outputProvider.getContentLocation(directoryInput.name,
                        directoryInput.contentTypes, directoryInput.scopes, Format.DIRECTORY)

                //TODO 這裡可以對input的文件做處理，比如代碼注入！
                Inject.injectDir(directoryInput.file.absolutePath)

                // 將input的目錄復制到output指定目錄
                FileUtils.copyDirectory(directoryInput.file, dest)
            }

            input.jarInputs.each {JarInput jarInput->


                //TODO 這裡可以對input的文件做處理，比如代碼注入！
                String jarPath = jarInput.file.absolutePath;
                String projectName = project.rootProject.name;
                if(jarPath.endsWith("classes.jar") && jarPath.contains("exploded-aar"+"\\"+projectName)) {
                    Inject.injectJar(jarPath)
                }

                // 重命名輸出文件（同目錄copyFile會沖突）
                def jarName = jarInput.name
                def md5Name = DigestUtils.md5Hex(jarInput.file.getAbsolutePath())
                if(jarName.endsWith(".jar")) {
                   jarName = jarName.substring(0,jarName.length()-4)
                }
                def dest = outputProvider.getContentLocation(jarName+md5Name, jarInput.contentTypes, jarInput.scopes, Format.JAR)
                FileUtils.copyFile(jarInput.file, dest)
            }
        }
    }
}

然後運行項目（最後再重復一次：記得先clean項目！），成功注入補丁！不報錯了

六、Demo的GIF演示

關於SDCard：如果手機支持TF卡，那麼請將補丁復制到內部存儲。

還有這裡是下載地址， 補丁已經放在根目錄
http://download.csdn.net/detail/u010386612/9490542

七、寫在後面

補充一點：在上面代碼中，我們為所有的module編譯後的jar注入了代碼。
實際上在hotpatch這個module是不需要注入代碼的，因為這個module是用於加載dex的，而執行該module的時候，AntilazyLoad.class肯定沒加載進來，所以注入代碼毫無作用，應該排除這個module

這篇博文解決了class_ispreverified問題，並且成功使用javassist注入字節碼，完成了熱補丁框架的雛形。
但是還有幾個需要解決的問題
1. 補丁沒有簽名校驗，不安全，容易被惡意注入代碼
2. 混淆開啟的情況下，類名可能被更換，補丁打包不成功。
下一篇博文可能是關於混淆或者補丁簽名
