原文出處： 高建武 （Granker，@高爺）

MAT簡介

MAT(Memory Analyzer Tool)，一個基於Eclipse的內存分析工具，是一個快速、功能豐富的JAVA heap分析工具，它可以幫助我們查找內存洩漏和減少內存消耗。使用內存分析工具從眾多的對象中進行分析，快速的計算出在內存中對象的占用大小，看看是誰阻止了垃圾收集器的回收工作，並可以通過報表直觀的查看到可能造成這種結果的對象。



MAT

當然MAT也有獨立的不依賴Eclipse的版本，只不過這個版本在調試Android內存的時候，需要將DDMS生成的文件進行轉換，才可以在獨立版本的MAT上打開。不過Android SDK中已經提供了這個Tools，所以使用起來也是很方便的。

MAT工具的下載安裝

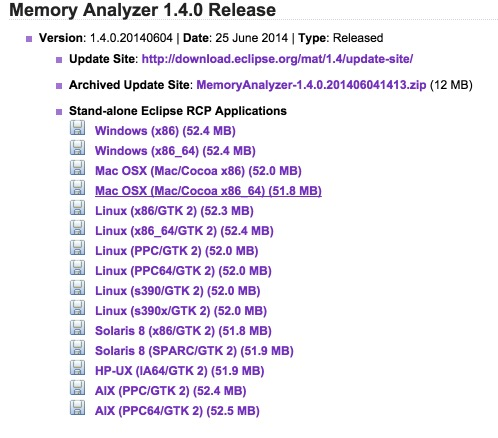

這裡是MAT的下載地址：https://eclipse.org/mat/downloads.php，下載時會提供三種選擇的方式：



Download MAT

• Update Site 這種方式後面會有一個網址：比如http://download.eclipse.org/mat/1.4/update-site/ ，安裝過Eclipse插件的同學應該知道，只要把這段網址復制到對應的Eclipse的Install New Software那裡，就可以進行在線下載了。



  MAT with eclipse
• Archived Update Site 這種方式安裝的位置和上一種差不多，只不過第一種是在線下載，這一種是使用離線包進行更新，這種方式劣勢是當這個插件更新後，需要重新下載離線包，而第一種方式則可以在線下載更新。
• Stand-alone Eclipse RCP Applications 這種方式就是把MAT當成一個獨立的工具使用，不再依附於Eclipse，適合不使用Eclipse而使用Android Studio的同學。這種方式有個麻煩的地方就是DDMS導出的文件，需要進行轉換才可以在MAT中打開。

下載安裝好之後，就可以使用MAT進行實際的操作了。

Android(Java)中常見的容易引起內存洩露的不良代碼

使用MAT工具之前，要對Android的內存分配方式有基本的了解，對容易引起內存洩露的代碼也要保持敏感，在代碼級別對內存洩露的排查，有助於內存的使用。

Android主要應用在嵌入式設備當中，而嵌入式設備由於一些眾所周知的條件限制，通常都不會有很高的配置，特別是內存是比較有限的。如果我們編寫的代碼當中有太多的對內存使用不當的地方，難免會使得我們的設備運行緩慢，甚至是死機。為了能夠使得Android應用程序安全且快速的運行，Android的每個應用程序都會使用一個專有的Dalvik虛擬機實例來運行，它是由Zygote服務進程孵化出來的，也就是說每個應用程序都是在屬於自己的進程中運行的。一方面，如果程序在運行過程中出現了內存洩漏的問題，僅僅會使得自己的進程被kill掉，而不會影響其他進程（如果是system_process等系統進程出問題的話，則會引起系統重啟）。另一方面Android為不同類型的進程分配了不同的內存使用上限，如果應用進程使用的內存超過了這個上限，則會被系統視為內存洩漏，從而被kill掉。

常見的內存使用不當的情況

• 查詢數據庫沒有關閉游標
  描述：
  程序中經常會進行查詢數據庫的操作，但是經常會有使用完畢Cursor後沒有關閉的情況。如果我們的查詢結果集比較小，對內存的消耗不容易被發現，只有在常時間大量操作的情況下才會復現內存問題，這樣就會給以後的測試和問題排查帶來困難和風險。
  示例代碼：
            Java   1 2 3 4 Cursor cursor = getContentResolver().query(uri ...);   if (cursor.moveToNext()) {    ... ... }
  修正示例代碼:
            Java   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Cursor cursor = null; try {     cursor = getContentResolver().query(uri ...);   if (cursor != null & cursor.moveToNext()) {   ... ...   }   } finally {       if (cursor != null) {   try {       cursor.close();   } catch (Exception e) {       //ignore this       }   } }
• 構造Adapter時，沒有使用緩存的 convertView
  描述：以構造ListView的BaseAdapter為例，在BaseAdapter中提供了方法：
              Java   1 public View getView(int position, View convertView, ViewGroup parent)
  來向ListView提供每一個item所需要的view對象。初始時ListView會從BaseAdapter中根據當前的屏幕布局實例化一定數量的view對象，同時ListView會將這些view對象緩存起來。當向上滾動ListView時，原先位於最上面的list item的view對象會被回收，然後被用來構造新出現的最下面的list item。這個構造過程就是由getView()方法完成的，getView()的第二個形參 View convertView就是被緩存起來的list item的view對象(初始化時緩存中沒有view對象則convertView是null)。
  由此可以看出，如果我們不去使用convertView，而是每次都在getView()中重新實例化一個View對象的話，即浪費資源也浪費時間，也會使得內存占用越來越大。ListView回收list item的view對象的過程可以查看:android.widget.AbsListView.java –> void addScrapView(View scrap) 方法。



  示例代碼：

              Java   1 2 3 4 5 public View getView(int position, View convertView, ViewGroup parent) { View view = new Xxx(...); ... ... return view; }

  示例修正代碼：

              Java   1 2 3 4 5 6 7 8 9 10 11 12 public View getView(int position, View convertView, ViewGroup parent) { View view = null; if (convertView != null) { view = convertView; populate(view, getItem(position)); ... } else { view = new Xxx(...); ... } return view; }

  關於ListView的使用和優化，可以參考這兩篇文章：

  • Using lists in Android (ListView) – Tutorial
    ]()
  • Making ListView Scrolling Smooth
• Bitmap對象不在使用時調用recycle()釋放內存
  描述：有時我們會手工的操作Bitmap對象，如果一個Bitmap對象比較占內存，當它不在被使用的時候，可以調用Bitmap.recycle()方法回收此對象的像素所占用的內存。
  另外在最新版本的Android開發時，使用下面的方法也可以釋放此Bitmap所占用的內存
            Java   1 2 3 4 5 Bitmap bitmap ; ... bitmap初始化以及使用 ... bitmap = null;
• 釋放對象的引用
  描述：這種情況描述起來比較麻煩，舉兩個例子進行說明。



  示例A：
  假設有如下操作

            Java   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 public class DemoActivity extends Activity { ... ... private Handler mHandler = ... private Object obj; public void operation() {   obj = initObj();   ...   [Mark]   mHandler.post(new Runnable() {          public void run() {           useObj(obj);          }   }); } }

  我們有一個成員變量 obj，在operation()中我們希望能夠將處理obj實例的操作post到某個線程的MessageQueue中。在以上的代碼中，即便是mHandler所在的線程使用完了obj所引用的對象，但這個對象仍然不會被垃圾回收掉，因為DemoActivity.obj還保有這個對象的引用。所以如果在DemoActivity中不再使用這個對象了，可以在[Mark]的位置釋放對象的引用，而代碼可以修改為：

            Java   1 2 3 4 5 6 7 8 9 10 11 public void operation() { obj = initObj(); ... final Object o = obj; obj = null; mHandler.post(new Runnable() {      public void run() {          useObj(o);      } } }

  示例B：
  假設我們希望在鎖屏界面(LockScreen)中，監聽系統中的電話服務以獲取一些信息(如信號強度等)，則可以在LockScreen中定義一個PhoneStateListener的對象，同時將它注冊到TelephonyManager服務中。對於LockScreen對象，當需要顯示鎖屏界面的時候就會創建一個LockScreen對象，而當鎖屏界面消失的時候LockScreen對象就會被釋放掉。

  但是如果在釋放LockScreen對象的時候忘記取消我們之前注冊的PhoneStateListener對象，則會導致LockScreen無法被垃圾回收。如果不斷的使鎖屏界面顯示和消失，則最終會由於大量的LockScreen對象沒有辦法被回收而引起OutOfMemory,使得system_process進程掛掉。

  總之當一個生命周期較短的對象A，被一個生命周期較長的對象B保有其引用的情況下，在A的生命周期結束時，要在B中清除掉對A的引用。

• 其他
  Android應用程序中最典型的需要注意釋放資源的情況是在Activity的生命周期中，在onPause()、onStop()、onDestroy()方法中需要適當的釋放資源的情況。由於此情況很基礎，在此不詳細說明，具體可以查看官方文檔對Activity生命周期的介紹，以明確何時應該釋放哪些資源。

使用MAT進行內存調試

要調試內存，首先需要獲取HPROF文件,HPROF文件是MAT能識別的文件，HPROF文件存儲的是特定時間點，java進程的內存快照。有不同的格式來存儲這些數據，總的來說包含了快照被觸發時java對象和類在heap中的情況。由於快照只是一瞬間的事情，所以heap dump中無法包含一個對象在何時、何地（哪個方法中）被分配這樣的信息。

使用Eclipse獲取HPROF文件

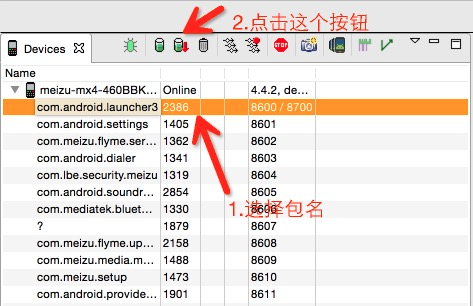

這個文件可以使用DDMS導出，DDMS中在Devices上面有一排按鈕，選擇一個進程後（即在Devices下面列出的列表中選擇你要調試的應用程序的包名），點擊Dump HPROF file 按鈕：



Dump HEAP with DDMS

選擇存儲路徑保存後就可以得到對應進程的HPROF文件。eclipse插件可以把上面的工作一鍵完成。只需要點擊Dump HPROF file圖標，然後MAT插件就會自動轉換格式，並且在eclipse中打開分析結果。eclipse中還專門有個Memory Analysis視圖 ，得到對應的文件後，如果安裝了Eclipse插件，那麼切換到Memory Analyzer視圖。使用獨立安裝的，要使用Android SDK自帶的的工具（hprof-conv 位置在sdk/platform-tools/hprof-conv）進行轉換

          Java   1 hprof-conv xxx.xxx.xxx.hprof xxx.xxx.xxx.hprof

轉換過後的.hprof文件即可使用MAT工具打開了。

使用Android Studio獲取HPROF文件

使用Android Studio同樣可以導出對應的HPROF文件：



Android-Studio

最新版本的Android Studio得在文件上右鍵轉換成標准的HPROF文件，在可以在MAT中打開。

MAT主界面介紹

這裡介紹的不是MAT這個工具的主界面，而是導入一個文件之後，顯示OverView的界面。

一般Histogram和 Dominator Tree是最常用的。

MAT中一些概念介紹

要看懂MAT的列表信息，Shallow heap、Retained Heap、GC Root這幾個概念一定要弄懂。

Shallow heap

Shallow size就是對象本身占用內存的大小，不包含其引用的對象。

• 常規對象（非數組）的Shallow size有其成員變量的數量和類型決定。
• 數組的shallow size有數組元素的類型（對象類型、基本類型）和數組長度決定

因為不像c++的對象本身可以存放大量內存，java的對象成員都是些引用。真正的內存都在堆上，看起來是一堆原生的byte[], char[], int[]，所以我們如果只看對象本身的內存，那麼數量都很小。所以我們看到Histogram圖是以Shallow size進行排序的，排在第一位第二位的是byte，char 。

Retained Heap

Retained Heap的概念，它表示如果一個對象被釋放掉，那會因為該對象的釋放而減少引用進而被釋放的所有的對象（包括被遞歸釋放的）所占用的heap大小。於是，如果一個對象的某個成員new了一大塊int數組，那這個int數組也可以計算到這個對象中。相對於shallow heap，Retained heap可以更精確的反映一個對象實際占用的大小（因為如果該對象釋放，retained heap都可以被釋放）。

這裡要說一下的是，Retained Heap並不總是那麼有效。例如我在A裡new了一塊內存，賦值給A的一個成員變量。此時我讓B也指向這塊內存。此時，因為A和B都引用到這塊內存，所以A釋放時，該內存不會被釋放。所以這塊內存不會被計算到A或者B的Retained Heap中。為了糾正這點，MAT中的Leading Object（例如A或者B）不一定只是一個對象，也可以是多個對象。此時，(A, B)這個組合的Retained Set就包含那塊大內存了。對應到MAT的UI中，在Histogram中，可以選擇Group By class, superclass or package來選擇這個組。

為了計算Retained Memory，MAT引入了Dominator Tree。加入對象A引用B和C，B和C又都引用到D（一個菱形）。此時要計算Retained Memory，A的包括A本身和B，C，D。B和C因為共同引用D，所以他倆的Retained Memory都只是他們本身。D當然也只是自己。我覺得是為了加快計算的速度，MAT改變了對象引用圖，而轉換成一個對象引用樹。在這裡例子中，樹根是A，而B，C，D是他的三個兒子。B，C，D不再有相互關系。把引用圖變成引用樹，計算Retained Heap就會非常方便，顯示也非常方便。對應到MAT UI上，在dominator tree這個view中，顯示了每個對象的shallow heap和retained heap。然後可以以該節點位樹根，一步步的細化看看retained heap到底是用在什麼地方了。要說一下的是，這種從圖到樹的轉換確實方便了內存分析，但有時候會讓人有些疑惑。本來對象B是對象A的一個成員，但因為B還被C引用，所以B在樹中並不在A下面，而很可能是平級。

為了糾正這點，MAT中點擊右鍵，可以List objects中選擇with outgoing references和with incoming references。這是個真正的引用圖的概念，

• outgoing references ：表示該對象的出節點（被該對象引用的對象）。
• incoming references ：表示該對象的入節點（引用到該對象的對象）。

為了更好地理解Retained Heap，下面引用一個例子來說明：

把內存中的對象看成下圖中的節點，並且對象和對象之間互相引用。這裡有一個特殊的節點GC Roots，這就是reference chain(引用鏈)的起點:







從obj1入手，上圖中藍色節點代表僅僅只有通過obj1才能直接或間接訪問的對象。因為可以通過GC Roots訪問，所以左圖的obj3不是藍色節點；而在右圖卻是藍色，因為它已經被包含在retained集合內。
所以對於左圖，obj1的retained size是obj1、obj2、obj4的shallow size總和；
右圖的retained size是obj1、obj2、obj3、obj4的shallow size總和。
obj2的retained size可以通過相同的方式計算。

GC Root

GC發現通過任何reference chain(引用鏈)無法訪問某個對象的時候，該對象即被回收。名詞GC Roots正是分析這一過程的起點，例如JVM自己確保了對象的可到達性(那麼JVM就是GC Roots)，所以GC Roots就是這樣在內存中保持對象可到達性的，一旦不可到達，即被回收。通常GC Roots是一個在current thread(當前線程)的call stack(調用棧)上的對象（例如方法參數和局部變量），或者是線程自身或者是system class loader(系統類加載器)加載的類以及native code(本地代碼)保留的活動對象。所以GC Roots是分析對象為何還存活於內存中的利器。

MAT中的一些有用的視圖

Thread OvewView

Thread OvewView可以查看這個應用的Thread信息：



Thread OvewView

Group

在Histogram和Domiantor Tree界面，可以選擇將結果用另一種Group的方式顯示（默認是Group by Object），切換到Group by package，可以更好地查看具體是哪個包裡的類占用內存大，也很容易定位到自己的應用程序。



Group

Path to GC Root

在Histogram或者Domiantor Tree的某一個條目上，右鍵可以查看其GC Root Path：



Path to GC Root

這裡也要說明一下Java的引用規則：
從最強到最弱，不同的引用（可到達性）級別反映了對象的生命周期。

• Strong Ref(強引用)：通常我們編寫的代碼都是Strong Ref，於此對應的是強可達性，只有去掉強可達，對象才被回收。
• Soft Ref(軟引用)：對應軟可達性，只要有足夠的內存，就一直保持對象，直到發現內存吃緊且沒有Strong Ref時才回收對象。一般可用來實現緩存，通過java.lang.ref.SoftReference類實現。
• Weak Ref(弱引用)：比Soft Ref更弱，當發現不存在Strong Ref時，立刻回收對象而不必等到內存吃緊的時候。通過java.lang.ref.WeakReference和java.util.WeakHashMap類實現。
• Phantom Ref(虛引用)：根本不會在內存中保持任何對象，你只能使用Phantom Ref本身。一般用於在進入finalize()方法後進行特殊的清理過程，通過 java.lang.ref.PhantomReference實現。

點擊Path To GC Roots –> with all references



Path To GC Roots
