Android開發學習之路--圖表實現(achartengine/MPAndroidChart)之初體驗

編輯:關於android開發

Android開發學習之路--圖表實現(achartengine/MPAndroidChart)之初體驗


??已經有一段時間沒有更新博客了,在上周離開工作了4年的公司,從此不再安安穩穩地工作了,更多的是接受挑戰和實現自身價值的提高。離開了嵌入式linux,從此擁抱移動互聯網,也許有點為時已晚,但是相信通過努力,什麼時候都不會太晚。關於轉行,關於這次的轉型會不會成功,都是未知數,誰知道呢。以後就好好學習互聯網相關的知識,偶爾業余玩玩樹莓派,玩玩機器人之類的。
??時間過得很快,已經在新公司待了一周了,簡單熟悉了環境,熟悉了產品,也學了些第三份框架的使用,什麼data binding, retrofit, picasso,rxjava/rxandroid等。雖然學得不快,也算是了解了部分了,這些後面再慢慢地總結。
?? 唠叨了一大堆,還是記錄記錄android下的圖表的簡單實現吧。關於android的圖表,這裡就換作chart吧,如果要自己實現的話,那工作量可是很大的,好在有好幾個開源的框架可以拿來使用,首先是achartengine了:achartengine github源碼鏈接。其次是MPAndroidChart:MPAndroidChart github源碼鏈接。關於更詳細的介紹可以參考上面的鏈接,這裡主要是簡單講下使用。因為沒找到android studio的dependencies,所以就網上下載了相應的jar包了,具體已經在百度雲上了,可以參考下面的鏈接。
鏈接: http://pan.baidu.com/s/1i4N2glB 密碼: 2fe2

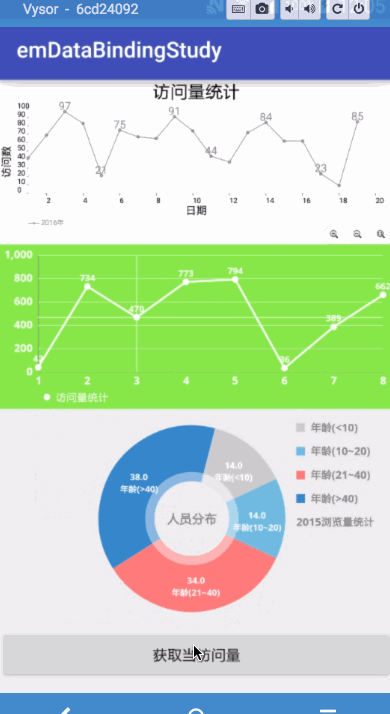

運行效果如下

?? 這裡依次是atchartengine的折線圖,MPAndroidChart的折線圖和餅圖。


achartengine

??至於怎麼包含jar包,怎麼建工程這就不多講了,既然都要學習第三方的框架了,這些基礎肯定有的了。首先是怎麼把chart安在界面上,achartengine可以直接使用LinearLayout,然後把需要的chart繪畫在這個LinearLayout上。具體xml如下所示:


??具體代碼實現如下,基本上都加了注釋了,理解起來還是很方便的了,具體看ChartActivity代碼中:

??當然atchartengine還有其他更加強大的功能,這裡只是簡單用了下折線圖。


MPAndroidChart

折線圖配置

??MPAndroidChart的實現需要用到自定義的空間com.github.mikephil.charting.charts.LineChart來實現折線圖:

餅圖配置

??MPAndroidChart的實現需要用到自定義的空間com.github.mikephil.charting.charts.PieChart來實現折線圖:


act_chart xml實現











ChartActivity java代碼實現:

??代碼的主要介紹在注釋裡面:

package com.jared.emdatabindingstudy.ui;

import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Typeface;
import android.os.Bundle;
import android.support.annotation.Nullable;
import android.util.DisplayMetrics;
import android.view.View;
import android.widget.Button;
import android.widget.LinearLayout;

import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.charts.PieChart;
import com.github.mikephil.charting.components.Legend;
import com.github.mikephil.charting.components.XAxis;
import com.github.mikephil.charting.components.YAxis;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;
import com.github.mikephil.charting.data.PieData;
import com.github.mikephil.charting.data.PieDataSet;
import com.jared.emdatabindingstudy.R;

import org.achartengine.ChartFactory;
import org.achartengine.GraphicalView;
import org.achartengine.chart.PointStyle;
import org.achartengine.model.CategorySeries;
import org.achartengine.model.XYMultipleSeriesDataset;
import org.achartengine.renderer.XYMultipleSeriesRenderer;
import org.achartengine.renderer.XYSeriesRenderer;

import java.util.ArrayList;
import java.util.List;

/**
 * Created by jared on 16/4/1.
 */
public class ChartActivity extends BaseActivity {

    private final static String TAG = ChartActivity.class.getSimpleName();

    private LinearLayout chartLyt;
    private LineChart mLineChart;
    private PieChart mPieChart;
    Typeface mTf; // 自定義顯示字體

    private Button getDataBtn;

    private List lists = new ArrayList();

    private void setLists() {
        lists.clear();
        for (int i = 1; i < 20; i++) {
            int value = ((int) (Math.random() * 100));
            lists.add(value);
        }
    }

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.act_chart);
        getDataBtn = (Button) findViewById(R.id.getData);
        getDataBtn.setOnClickListener(this);
        chartLyt = (LinearLayout) findViewById(R.id.chart);
        mTf = Typeface.createFromAsset(getAssets(), "OpenSans-Bold.ttf");

        drawTheChart();
        drawTheChartByMPAndroid();
        drawPieChart();
    }

    private void drawPieChart() {
        mPieChart = (PieChart) findViewById(R.id.spread_pie_chart);
        PieData mPieData = getPieData(4, 100);
        showPieChart(mPieChart, mPieData);
    }

    private void showPieChart(PieChart pieChart, PieData pieData) {
        pieChart.setHoleColorTransparent(true);

        pieChart.setHoleRadius(40f); //半徑
        pieChart.setTransparentCircleRadius(50f); //半透明圈

        pieChart.setDescription("");

        pieChart.setDrawHoleEnabled(true);

        pieChart.setRotationAngle(90); //初始角度
        pieChart.setRotationEnabled(true); //可以手動旋轉
        pieChart.setUsePercentValues(true); //顯示百分比

        pieChart.setDrawCenterText(true); //餅狀圖中間可以添加文字
        pieChart.setCenterText("人員分布");
        pieChart.setCenterTextColor(Color.GRAY);
        pieChart.setCenterTextTypeface(mTf);

        pieChart.setData(pieData);

        Legend mLegend = pieChart.getLegend(); //設置比例圖
        mLegend.setPosition(Legend.LegendPosition.RIGHT_OF_CHART); //坐右邊顯示
        mLegend.setXEntrySpace(10f);
        mLegend.setYEntrySpace(5f);
        mLegend.setTypeface(mTf);
        mLegend.setTextColor(Color.GRAY);

        pieChart.animateXY(1000, 1000);
    }

    private PieData getPieData(int count, float range) {
        ArrayList xValues = new ArrayList(); //用來表示每個餅塊上的內容
        String[]  content = new String[] {"<10", "10~20", "21~40", ">40"};
        for (int i = 0; i < count; i++) {
            xValues.add("年齡("+content[i]+")");
        }

        ArrayList yValue = new ArrayList(); //用來表示封裝每個餅塊的實際數據

        List qs = new ArrayList();
        qs.add(14f); qs.add(14f);qs.add(34f);qs.add(38f);
        for (int i = 0; i < qs.size(); i++) {
            yValue.add(new Entry(qs.get(i), i));
        }

        PieDataSet pieDataSet = new PieDataSet(yValue, "2015浏覽量統計");
        pieDataSet.setSliceSpace(0f);
        ArrayList colors = new ArrayList();
        //餅圖顏色
        colors.add(Color.rgb(205, 205, 205));
        colors.add(Color.rgb(114, 188, 223));
        colors.add(Color.rgb(255, 123, 124));
        colors.add(Color.rgb(57, 135, 200));
        pieDataSet.setColors(colors); //設置顏色
        pieDataSet.setValueTextSize(8f);
        pieDataSet.setValueTextColor(Color.WHITE);
        pieDataSet.setValueTypeface(mTf); //設置字體樣式
        DisplayMetrics metrics = getResources().getDisplayMetrics();
        float px = 5 * (metrics.densityDpi / 160f);
        pieDataSet.setSelectionShift(px); //選中態多出的長度
        PieData pieData = new PieData(xValues, pieDataSet);
        return pieData;
    }

    private void drawTheChartByMPAndroid() {
        mLineChart = (LineChart) findViewById(R.id.spread_line_chart);
        LineData lineData = getLineData(36, 1000);
        showChart(mLineChart, lineData, Color.rgb(137, 230, 81));
    }

    private void showChart(LineChart lineChart, LineData lineData, int color) {
        lineChart.setDrawBorders(false); //在折線圖上添加邊框
        lineChart.setDescription(""); //數據描述
        lineChart.setNoDataTextDescription("You need to provide data for the chart.");

        lineChart.setDrawGridBackground(false); //表格顏色
        lineChart.setGridBackgroundColor(Color.WHITE & 0x70FFFFFF); //表格的顏色,設置一個透明度

        lineChart.setTouchEnabled(true); //可點擊

        lineChart.setDragEnabled(true);  //可拖拽
        lineChart.setScaleEnabled(true);  //可縮放

        lineChart.setPinchZoom(false);

        lineChart.setBackgroundColor(color); //設置背景顏色

        lineChart.setData(lineData);  //填充數據

        Legend mLegend = lineChart.getLegend(); //設置標示,就是那個一組y的value的

        mLegend.setForm(Legend.LegendForm.CIRCLE); //樣式
        mLegend.setFormSize(6f); //字體
        mLegend.setTextColor(Color.WHITE); //顏色

        lineChart.setVisibleXRange(1, 7);   //x軸可顯示的坐標范圍
        XAxis xAxis = lineChart.getXAxis();  //x軸的標示
        xAxis.setPosition(XAxis.XAxisPosition.BOTTOM); //x軸位置
        xAxis.setTextColor(Color.WHITE);    //字體的顏色
        xAxis.setTextSize(10f); //字體大小
        xAxis.setGridColor(Color.WHITE);//網格線顏色
        xAxis.setDrawGridLines(false); //不顯示網格線
        xAxis.setTypeface(mTf);

        YAxis axisLeft = lineChart.getAxisLeft(); //y軸左邊標示
        YAxis axisRight = lineChart.getAxisRight(); //y軸右邊標示
        axisLeft.setTextColor(Color.WHITE); //字體顏色
        axisLeft.setTextSize(10f); //字體大小
        axisLeft.setAxisMaxValue(1000f); //最大值
        axisLeft.setLabelCount(6, true); //顯示格數
        axisLeft.setGridColor(Color.WHITE); //網格線顏色
        axisLeft.setTypeface(mTf);

        axisRight.setDrawAxisLine(false);
        axisRight.setDrawGridLines(false);
        axisRight.setDrawLabels(false);

        lineChart.animateX(2500);  //立即執行動畫
    }

    private LineData getLineData(int count, float range) {
        ArrayList xValues = new ArrayList();
        for (int i = 0; i < count; i++) {
            // x軸顯示的數據,這裡默認使用數字下標顯示
            xValues.add("" + (i+1));
        }

        // y軸的數據
        ArrayList yValues = new ArrayList();
        for (int i = 0; i < count; i++) {
            float value = (int) (Math.random() * range);
            yValues.add(new Entry(value, i));
        }
        // create a dataset and give it a type
        // y軸的數據集合
        LineDataSet lineDataSet = new LineDataSet(yValues, "訪問量統計");
        // mLineDataSet.setFillAlpha(110);
        // mLineDataSet.setFillColor(Color.RED);

        //用y軸的集合來設置參數
        lineDataSet.setLineWidth(1.75f); // 線寬
        lineDataSet.setCircleSize(3f);// 顯示的圓形大小
        lineDataSet.setColor(Color.WHITE);// 顯示顏色
        lineDataSet.setCircleColor(Color.WHITE);// 圓形的顏色
        lineDataSet.setHighLightColor(Color.WHITE); // 高亮的線的顏色
        lineDataSet.setHighlightEnabled(true);
        lineDataSet.setValueTextColor(Color.WHITE); //數值顯示的顏色
        lineDataSet.setValueTextSize(8f);     //數值顯示的大小
        lineDataSet.setValueTypeface(mTf);

        ArrayList lineDataSets = new ArrayList();
        lineDataSets.add(lineDataSet); // 添加數據集合

        //創建lineData
        LineData lineData = new LineData(xValues, lineDataSets);
        return lineData;
    }

    public void drawTheChart() {
        XYMultipleSeriesRenderer mRenderer = getXYMulSeriesRenderer();

        XYSeriesRenderer renderer = getXYSeriesRenderer();

        mRenderer.addSeriesRenderer(renderer);

        setLists();

        XYMultipleSeriesDataset dataset = getDataSet();

        GraphicalView chartView = ChartFactory.getLineChartView(this, dataset, mRenderer);

        chartLyt.addView(chartView, 0);
        //chartLyt.invalidate();
    }

    public XYSeriesRenderer getXYSeriesRenderer() {
        XYSeriesRenderer renderer = new XYSeriesRenderer();
        //設置折線寬度
        renderer.setLineWidth(2);
        //設置折線顏色
        renderer.setColor(Color.GRAY);
        renderer.setDisplayBoundingPoints(true);
        //點的樣式
        renderer.setPointStyle(PointStyle.CIRCLE);
        //設置點的大小
        renderer.setPointStrokeWidth(3);
        //設置數值顯示的字體大小
        renderer.setChartValuesTextSize(30);
        //顯示數值
        renderer.setDisplayChartValues(true);
        return renderer;
    }

    public XYMultipleSeriesDataset getDataSet() {
        XYMultipleSeriesDataset barDataset = new XYMultipleSeriesDataset();
        CategorySeries barSeries = new CategorySeries("2016年");

        for (int i = 0; i < lists.size(); i++) {
            barSeries.add(lists.get(i));
        }

        barDataset.addSeries(barSeries.toXYSeries());
        return barDataset;
    }

    public XYMultipleSeriesRenderer getXYMulSeriesRenderer() {
        XYMultipleSeriesRenderer renderer = new XYMultipleSeriesRenderer();
        renderer.setMarginsColor(Color.argb(0x00, 0xF3, 0xF3, 0xF3));

        // 設置背景顏色
        renderer.setApplyBackgroundColor(true);
        renderer.setBackgroundColor(Color.WHITE);

        //設置Title的內容和大小
        renderer.setChartTitle("訪問量統計");
        renderer.setChartTitleTextSize(50);

        //圖表與四周的邊距
        renderer.setMargins(new int[]{80, 80, 50, 50});

        //設置X,Y軸title的內容和大小
        renderer.setXTitle("日期");
        renderer.setYTitle("訪問數");
        renderer.setAxisTitleTextSize(30);
        //renderer.setAxesColor(Color.WHITE);
        renderer.setLabelsColor(Color.BLACK);

        //圖例文字的大小
        renderer.setLegendTextSize(20);

        // x、y軸上刻度顏色和大小
        renderer.setXLabelsColor(Color.BLACK);
        renderer.setYLabelsColor(0, Color.BLACK);
        renderer.setLabelsTextSize(20);
        renderer.setYLabelsPadding(30);

        // 設置X軸的最小數字和最大數字,由於我們的數據是從1開始,所以設置為0.5就可以在1之前讓出一部分
        // 有興趣的童鞋可以刪除下面兩行代碼看一下效果
        renderer.setPanEnabled(false, false);

        //顯示網格
        renderer.setShowGrid(true);

        //X,Y軸上的數字數量
        renderer.setXLabels(10);
        renderer.setYLabels(10);

        // 設置X軸的最小數字和最大數字
        renderer.setXAxisMin(1);
        renderer.setXAxisMax(20);
        // 設置Y軸的最小數字和最大數字
        renderer.setYAxisMin(0);
        renderer.setYAxisMax(100);

        // 設置渲染器顯示縮放按鈕
        renderer.setZoomButtonsVisible(true);
        // 設置渲染器允許放大縮小
        renderer.setZoomEnabled(true);
        // 消除鋸齒
        renderer.setAntialiasing(true);

        // 刻度線與X軸坐標文字左側對齊
        renderer.setXLabelsAlign(Paint.Align.LEFT);
        // Y軸與Y軸坐標文字左對齊
        renderer.setYLabelsAlign(Paint.Align.LEFT);

        // 允許左右拖動,但不允許上下拖動.
        renderer.setPanEnabled(true, false);

        return renderer;
    }

    @Override
    public void onClick(View view) {
        super.onClick(view);
        switch (view.getId()) {
            case R.id.getData:
                drawTheChart();
                drawTheChartByMPAndroid();
                drawPieChart();
                break;
            default:
                break;
        }
    }
}

這裡主要是介紹了chart的簡單使用,具體得看需求再進行修改了,個人還是比較喜歡MPAndroidChart,不管是顯示的效果還是使用的方便。

  1. 上一頁:
  2. 下一頁:
熱門文章
閱讀排行版
Copyright © Android教程網 All Rights Reserved
