Android 5.0 Settings源碼簡要分析

編輯:關於android開發

Android 5.0 Settings源碼簡要分析


概述:

先聲明:本人工作快兩年了,仍是菜鳥級別的,慚愧啊!以前遇到好多知識點都沒有記錄下來,感覺挺可惜的,現在有機會接觸Android 源碼。我們一個Android組的搞Setting,我覺得是得寫得東西,畢竟才接觸,現在只能看一段時間代碼,就先記錄下一些收獲吧,說多了就是淚~本文主要針對L平台上Settings模塊正常啟動流程做一個簡要分析,並試著分析一下Settings下面某選項的實現。

Setting 簡介

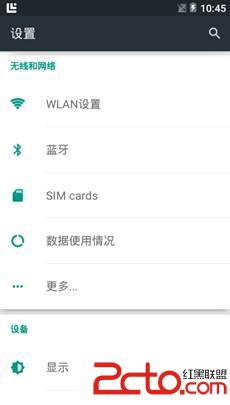

在之前的KK平台上Settings模塊的第一個Activity名字為Settings,其繼承的是PreferenceActivity,設置的每一個選項都是對應的一個Header對象,並且Header對象允許顯示switch控件,button控件,checkbox控件等。如下圖1.1,WLAN和藍牙上使用到了switch開關。但在L上面,WLAN和藍牙的這兩個開關已經去掉了,如圖1.2,在Settings模塊的首個頁面似乎就只是一個普通的Listview,那它用的還是不是Header呢?或者說取而代之的是什麼呢?繼續往下看吧~

圖片1.1
圖片-1.1
這裡寫圖片描述
圖片-1.2

L Settings 模塊首界面初始化流程

L Settings模塊首界面為Settings,繼承自SettingsActivity,SettingsActivity繼承自Activity。

首先看一下Settings.java代碼可以發現它沒有重寫任何SettingsActiviy的方法,也沒有增加任何自己的方法,唯獨增加了許多靜態內部類,如:

/**
 * Top-level Settings activity
 */
public class Settings extends SettingsActivity {

    /*
    * Settings subclasses for launching independently.
    */
    public static class BluetoothSettingsActivity extends SettingsActivity { /* empty */ }
    public static class WirelessSettingsActivity extends SettingsActivity { /* empty */ }
    public static class SimSettingsActivity extends SettingsActivity { /* empty */ }
    public static class TetherSettingsActivity extends SettingsActivity { /* empty */ }
    public static class VpnSettingsActivity extends SettingsActivity { /* empty */ }
    public static class DateTimeSettingsActivity extends SettingsActivity { /* empty */ }
    public static class StorageSettingsActivity extends SettingsActivity { /* empty */ }
    public static class WifiSettingsActivity extends SettingsActivity { /* empty */ }
    public static class WifiP2pSettingsActivity extends SettingsActivity { /* empty */ }
    public static class InputMethodAndLanguageSettingsActivity extends SettingsActivity { /* empty */ }
    public static class KeyboardLayoutPickerActivity extends SettingsActivity { /* empty */ }
    public static class InputMethodAndSubtypeEnablerActivity extends SettingsActivity { /* empty */ }
    public static class VoiceInputSettingsActivity extends SettingsActivity { /* empty */ }
    public static class SpellCheckersSettingsActivity extends SettingsActivity { /* empty */ }
    public static class LocalePickerActivity extends SettingsActivity { /* empty */ }
    public static class UserDictionarySettingsActivity extends SettingsActivity { /* empty */ }
    public static class HomeSettingsActivity extends SettingsActivity { /* empty */ }
    ...
    }

看注釋可以知道,這些子類是為了啟動特定獨立的Settings選項而創建的,例如在某個應用裡需要設置無線那麼只需要啟動 WirelessSettingsActivity 就可以了。

所以Settings模塊的啟動流程直接看SettingsActiviy就行了。
1. SettingsActivity.onCreate方法
onCreate方法是Activity的生命周期第一步,看看 SettingsActivity在這裡都做了些什麼?

 // Should happen before any call to getIntent()

     getMetaData();

這個方法用來獲得Activity的額外數據mFragmentClass,如果可以獲得這個數據,那麼下面會去顯示mFragmentClass對應的Activity。直接啟動Settings模塊不會獲得這個數據。

     mIsShowingDashboard = className.equals(Settings.class.getName());

這一步很重要,因為我們是從Settings這個Activity過來的,所以這裡的 mIsShowingDashboard 為 true 。

         // This is a "Sub Settings" when:

        // - this is a real SubSettings

        // - or :settings:show_fragment_as_subsetting is passed to the Intent

        final boolean isSubSettings = className.equals(SubSettings.class.getName()) ||

                intent.getBooleanExtra(EXTRA_SHOW_FRAGMENT_AS_SUBSETTING, false);

這個判斷很重要但很明顯這時isSubSettings的值是fasle,暫時忽略。

  setContentView(mIsShowingDashboard ?

                R.layout.settings_main_dashboard : R.layout.settings_main_prefs);

前面知道這裡的 mIsShowingDashboard為true,所以這裡使用的布局文件為R.layout.settings_main_dashboard。settings_main_dashboard.xml文件如下:

<framelayout android:background="@color/dashboard_background_color" android:id="@+id/main_content" android:layout_height="match_parent" android:layout_width="match_parent" xmlns:android="http://schemas.android.com/apk/res/android"></framelayout>

由於mIsShowingDashboard為true,直接走到下面這段

  else {

                // No UP affordance if we are displaying the main Dashboard

                mDisplayHomeAsUpEnabled = false;

                // Show Search affordance

                mDisplaySearch = true;

                mInitialTitleResId = R.string.dashboard_title;

                switchToFragment(DashboardSummary.class.getName(), null, false, false,

                        mInitialTitleResId, mInitialTitle, false);

              }

這裡看到switchToFragment這個方法,可以知道這裡是要切換DashboardSummary這個Fragment.

接下來就看看DashboardSummary是個什麼玩意?

dashboard中文意思是儀表盤,這裡是指DashboardSummary就是用來顯示Settings所有選項的。

在DashboardSummary的onCreateView裡加載了這個布局文件R.layout.dashboard

<code class=" hljs perl"><scrollview xmlns:android="http://schemas.android.com/apk/res/android" android:id="@+id/dashboard" android:layout_width="match_parent" android:layout_height="match_parent" android:scrollbarstyle="outsideOverlay" android:cliptopadding="false">


        <linearlayout android:id="@+id/dashboard_container" android:layout_width="match_parent" android:layout_height="match_parent" android:layout_gravity="center_horizontal" android:paddingstart="@dimen/dashboard_padding_start" android:paddingend="@dimen/dashboard_padding_end" android:paddingtop="@dimen/dashboard_padding_top" android:paddingbottom="@dimen/dashboard_padding_bottom" android:orientation="vertical">


</linearlayout></scrollview></code>

看了上面的布局文件可以知道Settings的選項視圖應該就是顯示在dashboard_container中了。



DashboardSummary走完onCreateView方法後會走onResume,然後一路下來又會調到SettingsActivity的

loadCategoriesFromResource(R.xml.dashboard_categories, categories);

這一步是通過 R.xml.dashboard_categories來加載categories,這裡的categorys為ArrayList mCategories。接著來看看dashboard_categories.xml這個文件吧







    vcnlfd2lyZWxlc3NfbmV0d29ya3M=">















































































































根據這個文件我們可以知道了,所謂的dashboard就是Settings模塊首界面的一個抽象。而dashboard-categorys則是設置分類集合的抽象,而dashboard-category是分類的抽象,dashboard-tile就是分類下每個選項的抽象了。代碼中的List對應dashboard-categorys, DashboardCategory對應dashboard-category,而dashboard-tile則對因代碼中的DashboardTile。

當加載完這些對象後SettingsActivity會將得到的 mCategories 返回給DashboardSummary來初始化Settings的設置選項。

下面這段代碼就是DashboardSummary.rebuildUI()中完成界面的初始化

   long start = System.currentTimeMillis();

        final Resources res = getResources();



        mDashboard.removeAllViews();



        List categories =

                ((SettingsActivity) context).getDashboardCategories(true);



        final int count = categories.size();

        for (int n = 0; n < count; n++) {

            DashboardCategory category = categories.get(n);



            View categoryView = mLayoutInflater.inflate(R.layout.dashboard_category, mDashboard,

                    false);



            TextView categoryLabel = (TextView) categoryView.findViewById(R.id.category_title);

            categoryLabel.setText(category.getTitle(res));



            ViewGroup categoryContent =

                    (ViewGroup) categoryView.findViewById(R.id.category_content);



            final int tilesCount = category.getTilesCount();

            for (int i = 0; i < tilesCount; i++) {

                DashboardTile tile = category.getTile(i);



                DashboardTileView tileView = new DashboardTileView(context);

                updateTileView(context, res, tile, tileView.getImageView(),

                        tileView.getTitleTextView(), tileView.getStatusTextView());



                tileView.setTile(tile);



                categoryContent.addView(tileView);

            }


            // Add the category

            mDashboard.addView(categoryView);

        }

這段代碼我就不具體分析了,邏輯很簡單,遍歷categories這個列表來獲取DashboardCategory對象,將所有DashboardCategory對象和DashboardCategory對象中的DashboardTile對象轉化為視圖對象並添加到主視圖對象mDashboard中。

到這裡SettingsActivity的onCreate方法就算結束了。總結一下,

1.onCreate完成的任務是切換DashboardSmmary這個Fragment,然後從dashboard_categories.xml中讀取預先配置好的文件來初始化Settings的首界面視圖。
2.L中捨棄了Header類,取而代之的是DashboardCategory和DashboardTile類。
