Android之自定義背景按鈕、自定義形狀按鈕

編輯:中級開發

在android開發應用中,默認的Button是由系統渲染和管理大小的。而我們看到的成功的移動應用,都是有著酷炫的外觀和使用體驗的。因此,我們在開發產品的時候,需要對默認按鈕進行美化。在本篇裡,筆者結合在應用開發中的經驗,探討一下自定義背景的按鈕、自定義形狀按鈕的實現方法。

首先看實現效果截圖:



自定義背景的按鈕目前有2種方式實現,矢量和位圖。



1. 矢量圖形繪制的方式

矢量圖形繪制的方式實現簡單,適合對於按鈕形狀和圖案要求不高的場合。步驟如下:

(a) 使用xml定義一個圓角矩形,外圍輪廓線實線、內填充漸變色,XML代碼如下。

vIEw plain copy to clipboard print ?
01.//bg_alibuybutton_default.XML
02.<? XML   version = "1.0"   encoding = "utf-8" ?>
03.< layer-list   XMLns:android = "http://schemas.android.com/apk/res/android" >
04.   < item >
05.      < shape   android:shape = "rectangle" >
06.         < solid   android:color = "#FFEC7600"   />
07.         < corners
08.            android:topLeftRadius = "5dip"
09.            android:topRightRadius = "5dip"
10.            android:bottomLeftRadius = "5dip"
11.            android:bottomRightRadius = "5dip"   />
12.      </ shape >
13.   </ item >
14.   < item   android:top = "1px"   android:bottom = "1px"   android:left = "1px"   android:right = "1px" >
15.     < shape >
16.        < gradIEnt
17.            android:startColor = "#FFEC7600"   android:endColor = "#FFFED69E"
18.            android:type = "linear"   android:angle = "90"
19.            android:centerX = "0.5"   android:centerY = "0.5"   />
20.        < corners
21.            android:topLeftRadius = "5dip"
22.            android:topRightRadius = "5dip"
23.            android:bottomLeftRadius = "5dip"
24.            android:bottomRightRadius = "5dip"   />
25.      </ shape >
26.   </ item >
27.</ layer-list >
vIEw plaincopy to clipboardprint?
01.//bg_alibuybutton_default.XML
02.<?XML
03. version="1.0" encoding="utf-8"?>
04.<layer-list
05.XMLns:android="http://schemas.android.com/apk/res/android">
06.   <item>
07.      <shape android:shape="rectangle">
08.         <solid android:color="#FFEC7600" />
09.         <corners
10.            android:topLeftRadius="5dip"
11.            android:topRightRadius="5dip"
12.            android:bottomLeftRadius="5dip"
13.            android:bottomRightRadius="5dip" />
14.      </shape>
15.   </item>
16.   <item android:top="1px" android:bottom="1px" android:left="1px"
17.android:right="1px">
18.     <shape>
19.        <gradIEnt
20.            android:startColor="#FFEC7600" android:endColor="#FFFED69E"
21.            android:type="linear" android:angle="90"
22.            android:centerX="0.5" android:centerY="0.5" />
23.        <corners
24.            android:topLeftRadius="5dip"
25.            android:topRightRadius="5dip"
26.            android:bottomLeftRadius="5dip"
27.            android:bottomRightRadius="5dip" />
28.      </shape>
29.   </item>
30.</layer-list>
//bg_alibuybutton_default.XML
<?XML
 version="1.0" encoding="utf-8"?>
<layer-list
XMLns:android="http://schemas.android.com/apk/res/android">
   <item>
      <shape android:shape="rectangle">
         <solid android:color="#FFEC7600" />
         <corners
   android:topLeftRadius="5dip"
         android:topRightRadius="5dip"
         android:bottomLeftRadius="5dip"
         android:bottomRightRadius="5dip" />
      </shape>
   </item>
   <item android:top="1px" android:bottom="1px" android:left="1px"
android:right="1px">
     <shape>
        <gradIEnt
         android:startColor="#FFEC7600" android:endColor="#FFFED69E"
         android:type="linear" android:angle="90"
   android:centerX="0.5" android:centerY="0.5" />
  <corners
   android:topLeftRadius="5dip"
         android:topRightRadius="5dip"
         android:bottomLeftRadius="5dip"
         android:bottomRightRadius="5dip" />
      </shape>
   </item>
</layer-list>
同樣定義bg_alibuybutton_pressed.xml和 bg_alibuybutton_selected.XML,內容相同,就是漸變顏色不同,用於按鈕按下後的背景變化效果。

(b) 定義按鈕按下後的效果變化描述文件drawable/bg_alibuybutton.XML,代碼如下。

vIEw plain copy to clipboard print ?
01.<? XML   version = "1.0"   encoding = "UTF-8" ?>
02.< selector   XMLns:android = "http://schemas.android.com/apk/res/android" >
03.    < item   android:state_pressed = "true"
04.        android:drawable = "@drawable/bg_alibuybutton_pressed"   />
05.    < item   android:state_focused = "true"
06.        android:drawable = "@drawable/bg_alibuybutton_selected"   />
07.    < item   android:drawable = "@drawable/bg_alibuybutton_default"   />
08.</ selector >
vIEw plaincopy to clipboardprint?
01.<?XML
02. version="1.0" encoding="UTF-8"?>
03.<selector
04.XMLns:android="http://schemas.android.com/apk/res/android">
05.    <item android:state_pressed="true"
06.        android:drawable="@drawable/bg_alibuybutton_pressed" />
07.    <item android:state_focused="true"
08.        android:drawable="@drawable/bg_alibuybutton_selected" />
09.    <item android:drawable="@drawable/bg_alibuybutton_default" />
10.</selector>
<?XML
 version="1.0" encoding="UTF-8"?>
<selector
XMLns:android="http://schemas.android.com/apk/res/android">
 <item android:state_pressed="true"
  android:drawable="@drawable/bg_alibuybutton_pressed" />
 <item android:state_focused="true"
  android:drawable="@drawable/bg_alibuybutton_selected" />
 <item android:drawable="@drawable/bg_alibuybutton_default" />
</selector>
(c) 在你需要的界面定義文件中,如layout/main.XML中定義一個Button控件。

vIEw plain copy to clipboard print ?
01.< Button
02.    android:layout_width = "120dip"
03.    android:layout_height = "40dip"
04.    android:text = "矢量背景按鈕"         android:background = "@drawable/bg_alibuybutton"   />
vIEw plaincopy to clipboardprint?
01.
02.  <Button
03.        android:layout_width="120dip"
04.        android:layout_height="40dip"
05.        android:text="矢量背景按鈕"
06.android:background="@drawable/bg_alibuybutton" />

  <Button
     android:layout_width="120dip"
     android:layout_height="40dip"
     android:text="矢量背景按鈕"
android:background="@drawable/bg_alibuybutton" />
這樣,自定義背景的按鈕就可以使用了,在實現onClick方法後就可以響應操作。



2. 9-patch圖片背景方式

此種方法相對復雜繁瑣,但可以制作出更多、更復雜樣式的按鈕圖樣。

什麼是9-patch格式呢?

9-patch格式,是在Android中特有的一種PNG圖片格式,以"***.9.png"結尾。此種格式的圖片定義了可以伸縮拉伸的區域和文字顯示區域,這樣,就可以在Android開發中對非矢量圖進行拉伸而仍然保持美觀。如果使用位圖而沒有經過9-patch處理的話,效果就會想第一張截圖中的“普通圖片背景按鈕”那樣被無情的拉伸,影響效果。android中大量用了這種技術,默認的按鈕的背景就是用了類似的方法實現的。我們看一下 google官方的描述:

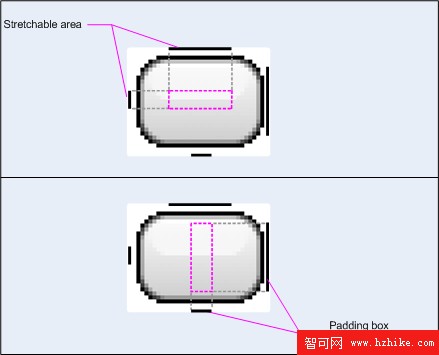

該格式相對於一般PNG圖片來說,多了上下左右各一條1px的黑線。左、上黑線隔開了9個格子,當中一個格子(見上圖Strechable Area區域)聲明為可以進行拉伸。右、下兩條黑線所定義的Paddingbox區域是在該圖片當做背景時,能夠在圖片上填寫文字的區域。每條黑線都是可以不連續的,這樣就可以定義出很多自動拉伸的規格。Android sdk中提供了設置的工具,啟動命令位於:$android_SDK/tools/draw9patch.bat,使用它對於原始PNG進行設置9- patch格式,非常方便,如下圖。



draw9patch工具的右側是能夠看到各方向拉伸後的效果圖,你所要做的就是在圖上最外側一圈1px寬的像素上塗黑線。

注意,在draw9patch.bat第一次運行時,sdk2.2版本上會報錯:Java.lang.NoClassDefFoundError:org/jdesktop/swingworker/SwingWorker。需要下載swing-worker-1.1.jar ,放入$android_sdk/tools/lib路徑下,成功運行。

此種方法實現的步驟如下。

(a) 使用draw9patch.bat作完圖片後,得到兩張按鈕背景,分別是正常和按下狀態下的,命名為bg_btn.9.png和 bg_btn_2.9.png。

(b) 編寫圖片使用描述文件bg_9patchbutton.XML。

vIEw plain copy to clipboard print ?
01.// in bg_9patchbutton.XML
02.<? XML   version = "1.0"   encoding = "UTF-8" ?>
03.< selector   XMLns:android = "http://schemas.android.com/apk/res/android" >
04.    < item   android:state_pressed = "true"
05.        android:drawable = "@drawable/bg_btn_2"   />
06.    < item   android:state_focused = "true"
07.        android:drawable = "@drawable/bg_btn_2"   />
08.    < item   android:drawable = "@drawable/bg_btn"   />
09.</ selector >
vIEw plaincopy to clipboardprint?
01.//
02.in bg_9patchbutton.XML
03.<?XML version="1.0" encoding="UTF-8"?>
04.<selector
05.XMLns:android="http://schemas.android.com/apk/res/android">
06.    <item android:state_pressed="true"
07.        android:drawable="@drawable/bg_btn_2" />
08.    <item android:state_focused="true"
09.        android:drawable="@drawable/bg_btn_2" />
10.    <item android:drawable="@drawable/bg_btn" />
11.</selector>
//
in bg_9patchbutton.XML
<?XML version="1.0" encoding="UTF-8"?>
<selector
XMLns:android="http://schemas.android.com/apk/res/android">
 <item android:state_pressed="true"
  android:drawable="@drawable/bg_btn_2" />
 <item android:state_focused="true"
  android:drawable="@drawable/bg_btn_2" />
 <item android:drawable="@drawable/bg_btn" />
</selector>
(c) 在界面定義文件 layout/main.XML中添加Button、ImageButton按鈕控件的定義。Button、ImageButton都是可以使用背景屬性的。

vIEw plain copy to clipboard print ?
01.< Button
02.    android:layout_width = "120dip"
03.    android:layout_height = "40dip"
04.    android:text = "9-patch圖片背景按鈕"
05.    android:background = "@drawable/bg_9patchbutton"   />
06.< Button
07.    android:layout_width = "200dip"
08.    android:layout_height = "40dip"
09.    android:text = "9-patch圖片背景按鈕"
10.    android:background = "@drawable/bg_9patchbutton"   />
11.< Button
12.    android:layout_width = "120dip"
13.    android:layout_height = "80dip"
14.    android:text = "9-patch圖片背景按鈕"
15.    android:background = "@drawable/bg_9patchbutton"   />
16.< ImageButton
17.    android:layout_width = "120dip"
18.    android:layout_height = "40dip"
19.    android:src = "@drawable/bg_9patchbutton"
20.    android:scaleType = "fitXY"
21.    android:background = "@android:color/transparent"   />
vIEw plaincopy to clipboardprint?
01.
02.<Button
03.    android:layout_width="120dip"
04.    android:layout_height="40dip"
05.    android:text="9-patch圖片背景按鈕"
06.    android:background="@drawable/bg_9patchbutton" />
07.  <Button
08.    android:layout_width="200dip"
09.    android:layout_height="40dip"
10.    android:text="9-patch圖片背景按鈕"
11.    android:background="@drawable/bg_9patchbutton" />
12.  <Button
13.    android:layout_width="120dip"
14.    android:layout_height="80dip"
15.    android:text="9-patch圖片背景按鈕"
16.    android:background="@drawable/bg_9patchbutton" />
17.  <ImageButton
18.    android:layout_width="120dip"
19.    android:layout_height="40dip"
20.    android:src="@drawable/bg_9patchbutton"
21.    android:scaleType="fitXY"
22.    android:background="@android:color/transparent" />

  <Button
     android:layout_width="120dip"
     android:layout_height="40dip"
     android:text="9-patch圖片背景按鈕"
     android:background="@drawable/bg_9patchbutton" />
    <Button
     android:layout_width="200dip"
     android:layout_height="40dip"
     android:text="9-patch圖片背景按鈕"
     android:background="@drawable/bg_9patchbutton" />
    <Button
     android:layout_width="120dip"
     android:layout_height="80dip"
     android:text="9-patch圖片背景按鈕"
     android:background="@drawable/bg_9patchbutton" />
    <ImageButton
     android:layout_width="120dip"
     android:layout_height="40dip"
     android:src="@drawable/bg_9patchbutton"
     android:scaleType="fitXY"
     android:background="@android:color/transparent" />
以上2種實現按鈕的美化,都是標准的矩形按鈕為基礎。在一些應用中我們可以看到漂亮的自定義形狀的異形按鈕,這是怎麼實現的呢?經過一番研究和實踐,找出了一種方便的方法,就是使用ImageButton加上9-patch就可以實現漂亮的自動延伸效果。

3. 自定義形狀、顏色、圖樣的按鈕的實現

步驟如下。

(a) 設計一張自定義形狀風格背景的圖片,如下圖。



(b) 未點擊和按下後的狀態各做一張,形成一套圖片,如下圖。


(c) 創建和編寫按鈕不同狀態的圖片使用描述文件drawable/ib_forward.XML

vIEw plain copy to clipboard print ?
01.// ib_forward.XML
02.<? XML   version = "1.0"   encoding = "UTF-8" ?>
03.< selector   XMLns:android = "http://schemas.android.com/apk/res/android" >
04.    < item   android:state_pressed = "true"
05.        android:drawable = "@drawable/forward2"   />
06.    < item   android:state_focused = "true"
07.        android:drawable = "@drawable/forward2"   />
08.    < item   android:drawable = "@drawable/forward"   />
09.</ selector >
vIEw plaincopy to clipboardprint?
01.//
02.ib_forward.XML
03.<?XML version="1.0" encoding="UTF-8"?>
04.<selector
05.XMLns:android="http://schemas.android.com/apk/res/android">
06.    <item android:state_pressed="true"
07.        android:drawable="@drawable/forward2" />
08.    <item android:state_focused="true"
09.        android:drawable="@drawable/forward2" />
10.    <item android:drawable="@drawable/forward" />
11.</selector>
//
ib_forward.XML
<?XML version="1.0" encoding="UTF-8"?>
<selector
XMLns:android="http://schemas.android.com/apk/res/android">
 <item android:state_pressed="true"
  android:drawable="@drawable/forward2" />
 <item android:state_focused="true"
  android:drawable="@drawable/forward2" />
 <item android:drawable="@drawable/forward" />
</selector>
(d) 在界面定義文件 layout/main.XML中添加ImageButton按鈕控件的定義。

vIEw plain copy to clipboard print ?
01.// in layout/main.XML
02.    < ImageButton
03.        android:layout_width = "80dip"
04.        android:layout_height = "40dip"
05.        android:src = "@drawable/ib_forWord"
06.        android:scaleType = "fitXY"
07.        android:background = "@android:color/transparent"   />

本文來自CSDN博客,轉載請標明出處:http://blog.csdn.Net/enrollli/archive/2011/03/17/6255440.ASPx

  1. 上一頁:
  2. 下一頁:
熱門文章
閱讀排行版
Copyright © Android教程網 All Rights Reserved
