Android ImageLoader框架之基本架構

前言

在Android開發中，ImageLoader應該算得上是最重要的開源庫之一，由於項目原因（不能使用開源庫），前段時間自己也是需要實現一個簡單的ImageLoader，因此誕生了這個庫，我們暫且叫它為SimpleImageLoader。就目前而言，你上網查ImageLoader資料的時候，基本上能夠找到很簡單的實現，基本上一個類就把所有的工作給做了，這就顯得很不專業了嘛，很多時候我們不只是需要實現功能，而是希望能夠在實現功能的同時在設計層面有所提升。

SimpleImageLoader分享出來的主要目的並不是說替代那些著名開源庫，而是提供一個簡單的、又有一定參考價值的ImageLoader實現讓一些需要幫助的人學習，在深入了解實現的同時學到知識，也能夠體會到在設計一個開源庫時應該要做哪些考慮、做哪些取捨、有什麼模式，當然在了解了ImageLoader的實現之後再去使用專業的開源庫也會更加的得心應手，出現問題的時候自己也能夠不太費力地去究其原因。在提升自己的同時也能夠了解一些開源庫的設計基本原則，這也是我的博客中一直主張的觀點。

當然限於本人水平有限，有bug在所難免，但是我們這裡是以學習為目的，了解ImageLoader的設計與實現才是我們最重要的目的，一些細節不必在意，可以在你深入的學習過程中修改你認為不合理或者錯誤的地方。如果你有好的實現方法或者有好的建議，也都請指教一二；如果你認為我寫的東西爛得不值一提，那你就深深地埋藏在心裡吧。

基本架構

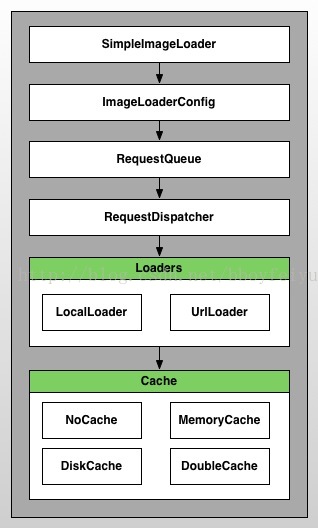

一般來說，ImageLoader的實現都是基於線程池，在第一版的我也是使用線程池來加載圖片，但是後面的版本卻換成了跟SimpleNet類似的架構模式，原因是覺得線程池剛啟動的時候會稍微慢一些，我感覺不太爽就換了線程模型。當然我也會把線程池的版本在另外的分支上給出，這樣給一些需要的朋友參考。 SimpleImageLoader的基本結構如圖1所示。

圖1

看到這幅圖看過SimpleNet網絡框架的朋友應該是會熟悉一些，基本結構與SimpleNet很相似，其實主要也是我們比較喜歡把架構圖畫成這種分層樣式，感覺比較好理解，

SimpleImageLoader類是用戶的入口，用戶在通過配置類初始化SimpleImageLoader之後就可以向SimpleImageLoader提交加載圖片的請求了。SimpleImageLoader內部維護了一個請求隊列，用戶提交的加載圖片的請求會在內部被封裝成BitmapRequest對象，然後將這些對象放到請求隊列中。在創建隊列時會創建用戶指定數量（默認為CPU個數 + 1）的線程來加載圖片，這些線程在內部命名為RequestDispatcher，它們在run函數中不斷地獲取隊列中的加載請求，然後交給對應的Loader加載圖片。

為了方便用戶的擴展，我們引入了Loader這個抽象，因為在SimpleImageLoader中只支持兩種圖片uri的加載，即網絡圖片uri和本地文件的uri。網絡圖片一般以”http://”或者”https://”開頭，而本地圖片的uri格式卻是”file://”開頭，SimpleImageLoader內部通過圖片uri的格式的不同使用不同的Loader來加載圖片，這樣後續用戶就可以注冊Loader來實現其他格式的加載，例如”drawable:// + 圖片名”來加載res/drawable中的圖片等。這樣保證了SimpleImageLoader可加載圖片uri格式的可擴展性。Loader會通過LoaderManager來進行管理，如果需要注冊自己的Loader實現，則調用LoaderManager的register函數即可。如果你傳遞進去的圖片uri是無效，例如格式錯誤，那麼LoaderManager會返回一個默認的Loader，這個默認的Loader名為NullLoader，它其實什麼也不做，只是為了防止在外部進行判空而已，這種模式成為Null Object設計模式。當然，在加載圖片之前我們會從緩存中讀取，如果有緩存我們則不加載。

Loader加載完圖片之後會先更新UI，即將圖片顯示到對應的ImageView上，在構造BitmapRequest時內部已經將圖片的uri設置為ImageView的tag了。圖片加載完成後判斷ImageView的tag和uri是否相等，如果相等則將圖片顯示到ImageView上，否則不更新ImageView。這一步很重要，很多朋友在使用ImageLoader時出現問題基本上就是由於沒有設置ImageView的tag。

加載圖片的先後順序是由加載策略決定的，策略相關的內容沒有在架構圖中給出。加載策略決定了請求在隊列中的排序，在將請求添加到隊列中時會給每個請求設置一個序號，隊列將根據這個序號對請求進行排序。這樣我們就可以知道哪個請求是先添加進來的，也可以很方便的實現自己的策略類來定制自己的加載策略，比如最後加載到隊列中的請求最先加載。比如我們在ListView滾動時，最後添加到隊列中的圖片請求應該是我們最急需顯示的，我們它們就在手機的當前屏幕，而前面的請求對應的ImageView已經被復用，即使它們加載完成它們也不會被顯示，因為ImageView的tag已經變化了。因此，策略的靈活性依然很重要。

在加載完圖片並且更新UI之後，我們會將圖片緩存起來。內置的緩存類型有四種，無緩存、內存緩存、sd卡緩存、內存和sd卡的雙緩存，這四種緩存都實現了Cache接口，如果你這四種緩存類型還不能滿足你的需求，那麼你可以實現Cache接口，然後實現自己的緩存邏輯，然後在配置ImageLoader時設置需要的緩存類型（具體配置後續說明），如果不配置則默認使用的是內存緩存。這裡我們又看到了一個面向接口編程的例子，即SimpleImageLoader只依賴於Cache接口的抽象，而不是說依賴於某個具體的緩存類，這樣用戶就可以很方面的實現自己的緩存邏輯，並且將緩存實現注入到sdk中。當然，上述的Loader、加載策略實現也是基於同樣的理論基礎，就是說過很多遍的“面向接口編程”。

恩，是時候捋一捋這個執行流程了。

用戶調用displayImage請求加載圖片，SimpleImageLoader將這個加載圖片請求封裝成一個Request，然後加入到隊列中。幾個色瞇瞇的調度子線程不斷地從隊列中獲取請求，然後根據uri的格式獲取到對應的Loader來加載圖片。在加載圖片之前首先會查看緩存中是否含有目標圖片（具體細節在後續的博客再細說），如果有緩存則使用緩存，否則加載目標圖片。獲取到圖片之後，我們會將圖片投遞給ImageView進行更新，如果該ImageView的tag與圖片的uri是一樣的，那麼則更新ImageView，否則不處理。使用ImageView的tag與圖片的uri進行對比是為了防止圖片錯位顯示的問題，這在ImageLoader中是很重要的一步。如果目標圖片沒有緩存，第一次從uri中加載後會加入緩存中，當然從sdcard中加載的圖片我們只會緩存到內存中，而不會再緩存一份到sd卡的另一個目錄中。這樣，整個加載過程也就完成了。

SimpleImageLoader工程結構圖



效果圖

上述效果中有四張圖片是顯示不出來的，因為在圖片uri列表中有三張是我手機中的圖片，模擬器中沒有，因此顯示加載失敗。還有一張是無效的uri，也是加載失敗。

Github倉庫地址將在下一篇博客中給出，敬請期待！！
