Android應用開發中View繪制的一些優化點解析

編輯:關於Android編程

 一個通常的錯誤觀念就是使用基本的布局結構(例如:LinearLayout、FrameLayout等)能夠在大多數情況下
   產生高效率 的布局。 顯然,你的應用程序裡添加的每一個控件和每一個布局都需要初始化、布局(layout)、
   繪制 (drawing)。舉例來說:嵌入一個LinearLayout會產生一個太深的布局層次。更嚴重的是,嵌入幾個使
   用 layout_weight屬性的LinearLayout 將會導致大量的開銷,因為每個子視圖都需要被測量兩次。這是反復解析
   布局文件時重要的一點,例如在ListView或者GridView中使用時。

 觀察你的布局

     Android SDK 工具箱包括一個稱作“ Hierarchy Viewer”的工具,它允許你去在你的應用程序運行時分析
  布局。通過使用這個工具,能幫助你發現你的布局效率上的瓶頸問題。

     “ Hierarchy Viewer”工具允許你在已連接的設備或模擬器中選擇正在運行的進程,然後呈現出布局層次樹
   (layout tree)。每個正方塊下的交通燈(見下圖) --- 紅綠藍表現出了在測量(measure)、布局(layout)、以及繪制
   (draw)過程中的效率值,這能幫助你定位潛在的問題。

        假設ListView 中的一項Item 存在如下(見圖 1)布局 :


 “Hierarchy Viewer”工具可以在 <sdk>/tools路徑下找到。當打開它時,“ Hierarchy Viewer”工具顯示了
   所有可用的設備以及運行在這些設備上的進程。點擊”Load View Hierarchy”來顯示某個你選擇的組件的UI布局

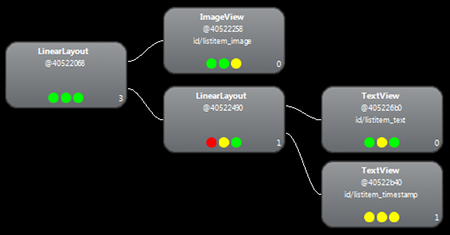

  層次。舉例來說,圖2展現了圖1的布局層次樹。


  在圖2中,你可以直觀看到這個三層的布局結構是存在一些問題的。點擊項體現出了在每個測量(measure)、
    布局(layout)、以及繪制(draw)過程中的時間消耗(見圖3)。很明顯,該項(LinearLayout)花費了最長的時間去
    測量、布局、繪制,你應該花點精力去優化它們。


 完成該布局文件渲染的時間分別為:
                測量過程:0.977ms
                布局過程: 0.167ms
                繪制過程:2.717ms

 修改布局文件

       由於上圖中布局效率的低下是因為一個內嵌的 LinearLayout控件,通過扁平化布局文件----讓布局變得
  更淺更寬,而不是變得更窄更深層次 ,這樣就能提升效率了。 一個RelativeLayout 作為根節點也能提供如上
  的布局效果(即圖1)。 因此,  使用RelativeLayout 改變布局的設計,你可以看到現在我們的布局層次只有2層了。
  新的布局層次樹如下:


  現在,完成該布局文件渲染的時間分別為:
                      測量過程:0.977ms
                      布局過程:0.167ms
                      繪制過程:2.717ms

      也許它只是一點點微小的改進,但這次它會被多次調用,因為是ListView會布局所有的Item,累積起來,
 改進後效果還是非常可觀地。

      大部分的時間差異是由於使用了帶有layout_weight 屬性的LinearLayout ,它能減緩測量過程的速度。這僅僅
 是一個例子,即每個布局都應該合適地被使用以及你應該認真考慮是否有必要采用“layout_weight" 屬性。

 使用Lint工具

        一個好的實踐就是在你的布局文件中使用Lint工具去尋求可能優化布局層次的方法。Lint已經取代了Layoutopt
  工具並且它提供了更強大的功能。一些Lint規則如下:

  1、使用組合控件 --- 包含了一個  ImageView 以及一個 TextView 控件的 LinearLayout 如果能夠作為一個
     組合控件將會被更有效的處理。
 2、合並作為根節點的幀布局(Framelayout)  ----如果一個幀布局時布局文件中的根節點,而且它沒有背景圖片
  或者padding等,更有效的方式是使用<merge />標簽替換該< Framelayout />標簽 。


 3、無用的葉子節點----- 通常來說如果一個布局控件沒有子視圖或者背景圖片,那麼該布局控件時可以被移除
       (由於它處於 invisible狀態)。

 4、無用的父節點 -----  如果一個父視圖即有子視圖,但沒有兄弟視圖節點,該視圖不是ScrollView控件或者
    根節點,並且它沒有背景圖片,也是可以被移除的,移除之後,該父視圖的所有子視圖都直接遷移至之前父視圖
    的布局層次。同樣能夠使解析布局以及布局層次更有效。

 5、過深的布局層次  ----內嵌過多的布局總是低效率地。考慮使用一些扁平的布局控件,例如 RelativeLayout、
      GridLayout ,來改善布局過程。默認最大的布局深度為10 。


     當使用Eclipse環境開發時,Lint能夠自動解決一些問題,提供一些建議以及直接跳轉到出錯的代碼中去核查。
  如果你沒有使用Eclipse,Lint也可以通過命令行的方式運行。

  使用<include />標簽復用布局文件
       盡管Android通過內置了各種各樣的控件提供了微小、可復用的交互性元素,也許你需要復用較大的
     組件 ---- 某些特定布局文件 。為了更有效率復用的布局文件,你可以使用<include />以及<merge />
     標簽將其他的布局文件加入到當前的布局文件中。

          復用布局文件是一種特別強大的方法,它允許你創建可復用性的布局文件。例如,一個包含“Yse”or“No”的
     Button面版,或者是帶有文字說明的 Progressbar。復用布局文件同樣意味著你應用程序裡的任何元素都能從
     繁雜的布局文件提取出來進行單獨管理,接著你需要做的只是加入這些獨立的布局文件(因為他們都是可復用地)。
     因此,當你通過自定義View創建獨立的UI組件時,你可以復用布局文件讓事情變得更簡單。

 1、創建一個可復用性的布局文件

        如果你已經知道復用布局的”面貌”,那麼創建、定義布局文件( 命名以”.xml”為後綴)。例如,這裡是一個來自
 G- Kenya codelab 的布局文件,定義了在每個Activity中都要使用的一個自定義標題 (titlebar.xml):由於這些
  可復用性布局被添加至其他布局文件中,因此,它的每個根視圖(root View)最好是精確(exactly)的。

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
 android:layout_width=”match_parent”
 android:layout_height="wrap_content"
 android:background="@color/titlebar_bg">

 <ImageView android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:src="@drawable/gafricalogo" />
</FrameLayout>


 2、使用<include />標簽

          在需要添加這些布局的地方,使用<include />標簽 。 例如,下面是一個來自G-Kenya codelab的布局文件,
  它復用了上面列出的“title bar”文件, 該布局文件如下:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 android:orientation="vertical"
 android:layout_width=”match_parent”
 android:layout_height=”match_parent”
 android:background="@color/app_bg"
 android:gravity="center_horizontal">

 <include layout="@layout/titlebar"/>

 <TextView android:layout_width=”match_parent”
    android:layout_height="wrap_content"
    android:text="@string/hello"
    android:padding="10dp" />

 ...

</LinearLayout>


          你也可以在<include />節點中為被添加的布局文件的root View定義特別標識,重寫所有layout參數即可(任何
  以“android:layout_”為前綴的屬性)。例如:

<include android:id=”@+id/news_title”
   android:layout_width=”match_parent”
   android:layout_height=”match_parent”
   layout=”@layout/title”/>

 3、使用<merge />標簽

        當在布局文件中復用另外的布局時, <merge />標簽能夠在布局層次消除多余的視圖元素。例如,如果你的
   主布局文件是一個垂直地包含兩個View的LinearLayout,該布局能夠復用在其他布局中,而對任意包含兩個View的
   布局文件都需要一個root View(否則, 編譯器會提示錯誤)。然而,在該可復用性布局中添加一個LinearLayout
   作為root View,將會導致一個垂直的LinearLayout包含另外的垂直LinearLayout。內嵌地LinearLayout只能減緩
   UI效率,其他毫無用處可言。
            該復用性布局利用.xml呈現如下:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:orientation="vertical"
  android:layout_width=”match_parent”
  android:layout_height=”match_parent”
  android:background="@color/app_bg"
  android:gravity="horizontal">

 <Button
  android:layout_width="fill_parent"
  android:layout_height="wrap_content"
  android:text="@string/add"/>

 <Button
  android:layout_width="fill_parent"
  android:layout_height="wrap_content"
  android:text="@string/delete"/>
</LinearLayout>


      為了避免冗余的布局元素,你可以使用<merge />作為復用性布局文件地root View 。例如:
           使用<merge />標簽的布局文件:

<merge xmlns:android="http://schemas.android.com/apk/res/android">

 <Button
  android:layout_width="fill_parent"
  android:layout_height="wrap_content"
  android:text="@string/add"/>

 <Button
  android:layout_width="fill_parent"
  android:layout_height="wrap_content"
  android:text="@string/delete"/>

</merge>


         現在,當你添加該布局文件時(使用<include />標簽),系統忽略< merge />節點並且直接添加兩個Button去
  取代<include />節點。

   越少越好

        為了加速視圖,從那些調用頻繁的活動中減少不必要的代碼。在OnDraw()方法中開始繪制,它會給你最大的
   效益。特別低,你也應該減少在onDraw()方法中的內存分配,因為任何內存分配都可能導致內存回收,這將會
   引起不連貫。 在初始化或者動畫之間分配對象。絕不要在動畫運行時分配內存。


        另一方面需要減少onDraw()方法中的開銷,只在需要時才調用onDraw()方法。通常invalidate()方法會調用
  onDraw()方法,因此減少對invalidate()的不必要調用。如果可能,調用它的重載版本即帶有參數的invalidate()
  方法而不是無參的invalidate()方法。該帶參數的方法invalidate()能使draw過程更有效,以及減少對落在該矩形
  區域(參數指定的區域)外視圖的不必要重繪 。

       注,invalidate()的三個重載版本為:
            1 、public void invalidate (Rect dirty)
            2、public void invalidate (int l, int t, int r, int b)
            3、public void invalidate ()


        另外的一個高代價的操作是布局過程(layout)。 任何時刻對View調用requestLayout()方法,Android UI 框架
  都需要遍歷整個View樹,確定每個視圖它們所占用的大小。如果在measure過程中有任何沖突,可能會多次遍歷
  View樹。UI設計人員有時為了實現某些效果,創建了較深層次的ViewGroup。但這些深層次View樹會引發效率
  問題。確保你的View樹層次盡可能淺。


        如果你有的UI設計是復雜地,你應該考慮設計一個自定義ViewGroup來實現layout過程。不同於內置View控件,
  自定義View能夠假定它的每個子View的大小以及形狀,同時能夠避免為每個子View進行measure過程。 PieChart
  展示了如何繼承ViewGroup類。 PieChart帶有子View,但它從來沒有measure它們。相反,它根據自己的布局算法
  去直接設置每個子View的大小。

       如下代碼所示:

/**
 * Custom view that shows a pie chart and, optionally, a label.
 */
public class PieChart extends ViewGroup {
 ...
 //
 // Measurement functions. This example uses a simple heuristic: it assumes that
 // the pie chart should be at least as wide as its label.
 //
 @Override
 protected int getSuggestedMinimumWidth() {
  return (int) mTextWidth * 2;
 }
 @Override
 protected int getSuggestedMinimumHeight() {
  return (int) mTextWidth;
 }

 @Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  // Try for a width based on our minimum
  int minw = getPaddingLeft() + getPaddingRight() + getSuggestedMinimumWidth();

  int w = Math.max(minw, MeasureSpec.getSize(widthMeasureSpec));

  // Whatever the width ends up being, ask for a height that would let the pie
  // get as big as it can
  int minh = (w - (int) mTextWidth) + getPaddingBottom() + getPaddingTop();
  int h = Math.min(MeasureSpec.getSize(heightMeasureSpec), minh);

  setMeasuredDimension(w, h);
 }

 @Override
 protected void onLayout(boolean changed, int l, int t, int r, int b) {
  // Do nothing. Do not call the superclass method--that would start a layout pass
  // on this view's children. PieChart lays out its children in onSizeChanged().
 }

 @Override
 protected void onSizeChanged(int w, int h, int oldw, int oldh) {
  super.onSizeChanged(w, h, oldw, oldh);

  //
  // Set dimensions for text, pie chart, etc
  //
  // Account for padding

  ...

  // Lay out the child view that actually draws the pie.
  mPieView.layout((int) mPieBounds.left,
    (int) mPieBounds.top,
    (int) mPieBounds.right,
    (int) mPieBounds.bottom);
  mPieView.setPivot(mPieBounds.width() / 2, mPieBounds.height() / 2);

  mPointerView.layout(0, 0, w, h);
  onDataChanged();
 }

}


使用硬件加速

          Android 3.0版本後,Android 2D圖形庫能在大多數Android設備上使用GPU(圖形處理單元)加速。GPU硬件
  加速可以極大的優化多數應用程序,但它並不是每個應用程序的最優選擇。Android框架給予你是否在應用程序中
  使用硬件加速的控制力。

值得注意的是,我們必須手動在配置文件中設置應用程序API級別為11或者更高級別,即在 AndroidManifest.xml進行如下配置:


 <uses-sdk android:targetSdkVersion="11"/>

         一旦你開啟了硬件加速,你可能看不到效率的提升。Mobile GPUs 善於處理特定的任務,例如:伸縮、旋轉、
   平移圖片。它也有一些不擅長處理的任務,例如:繪制直線或曲線。常言道物盡其用,揚長避短,盡可能讓GPU
   處理它擅長的任務,減少讓其處理弱勢任務的。


         在PieChart 示例中,例如,相對來說繪制一個圓形是比較耗費資源的。每次旋轉引起的重繪導致UI的遲緩。
   解決辦法就是讓View來呈現該圓形,並且設置該View的layer type屬性為 LAYER_TYPE_HARDWARE,因此GPU
   能夠緩存靜態圖片。示例中該View作為 PieChart類的內部類存在,減少了為了實現這個方法的代碼開銷。

private class PieView extends View {

 public PieView(Context context) {
  super(context);
  if (!isInEditMode()) {
   setLayerType(View.LAYER_TYPE_HARDWARE, null);
  }
 }

 @Override
 protected void onDraw(Canvas canvas) {
  super.onDraw(canvas);

  for (Item it : mData) {
   mPiePaint.setShader(it.mShader);
   canvas.drawArc(mBounds,
     360 - it.mEndAngle,
     it.mEndAngle - it.mStartAngle,
     true, mPiePaint);
  }
 }

 @Override
 protected void onSizeChanged(int w, int h, int oldw, int oldh) {
  mBounds = new RectF(0, 0, w, h);
 }

 RectF mBounds;
}


          改變之後,只有View第一次顯示的時候才會調用PieChart.PieView.onDraw()方法。在應用程序的其他
   時間,繪制的圖像將會作為圖片緩存,重繪時GPU將任意旋轉圖像。


         然而這只是一個折中手段。緩存圖片作為硬件層導致 video memory開銷,video memory卻是一種受限制的
 資源。 出於這個原因,在PieChart.PieView的最終版本上,只有在用戶滑動時才設置它的layer type屬性為
  LAYER_TYPE_HARDWARE。在其他時間,僅僅設置它的layer type屬性為 LAYER_TYPE_HARDWARE,這
  允許GPU停止緩存圖片。


        最後,不要忘記分析你的代碼。在一個View上做的優化技術可能會在其他View上產生不好的影響。
