Android 底部導航控件實例代碼

編輯:關於Android編程

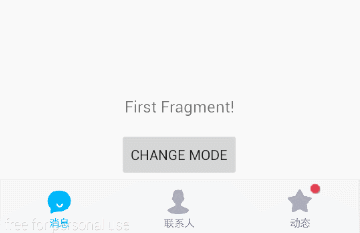

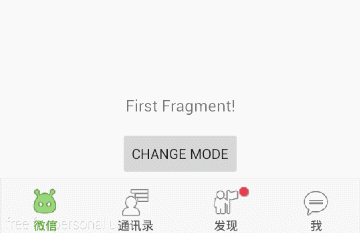

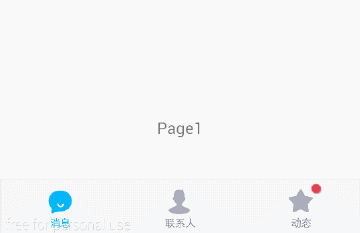

一、先給大家展示下最終效果

通過以上可以看到,圖一是簡單的使用,圖二、圖三中為結合ViewPager共同使用,而且都可以隨ViewPager的滑動漸變色,不同點是圖二為選中非選中兩張圖片,圖三的選中非選中是一張圖片只是做了顏色變化。

二、 需求

我們希望做可以做成這樣的,可以在xml布局中引入控件並綁定數據,在代碼中設置監聽回調,並且配置使用要非常簡單!

三、需求分析

根據我們多年做不明確需求項目的經驗,以上需求還算明確。那麼我們可以采用在LinearLayout添加子View控件,這個子View控件就是我們自定義的每個tab條目,當然對LinearLayout要設置權重。

需求大致明確之後就先設計每個條目的子View控件,這個子View控件是一個可以切換狀態變化的,一張、兩張都可以切換狀態(參考圖一、圖三)。那麼這個View要可以設置底部顯示的文字,設置選中時顏色、未選中時顏色、選中時圖片、未選中時圖片、文字大小、設置是否有指示點、設置指示點大小、設置指示點圖片等等。

四、Tab條目接口

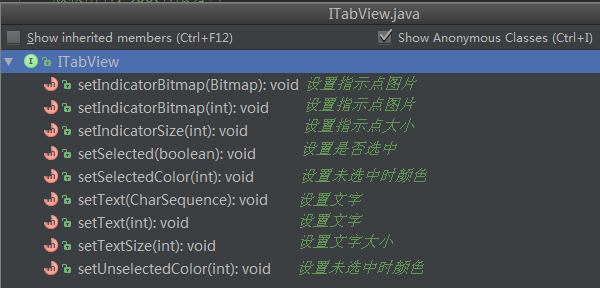

通過需求分析,我們可以定義如下的Tab子View操作接口:

仔細的朋友會發現,為什麼在接口中沒有設置選中圖片以及設置非選中時圖片,那是因為這個屬性不是通用的,在不同的實現中再去定義。

五、Tab條目實現

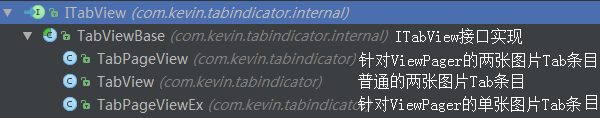

類的繼承關系及說明:

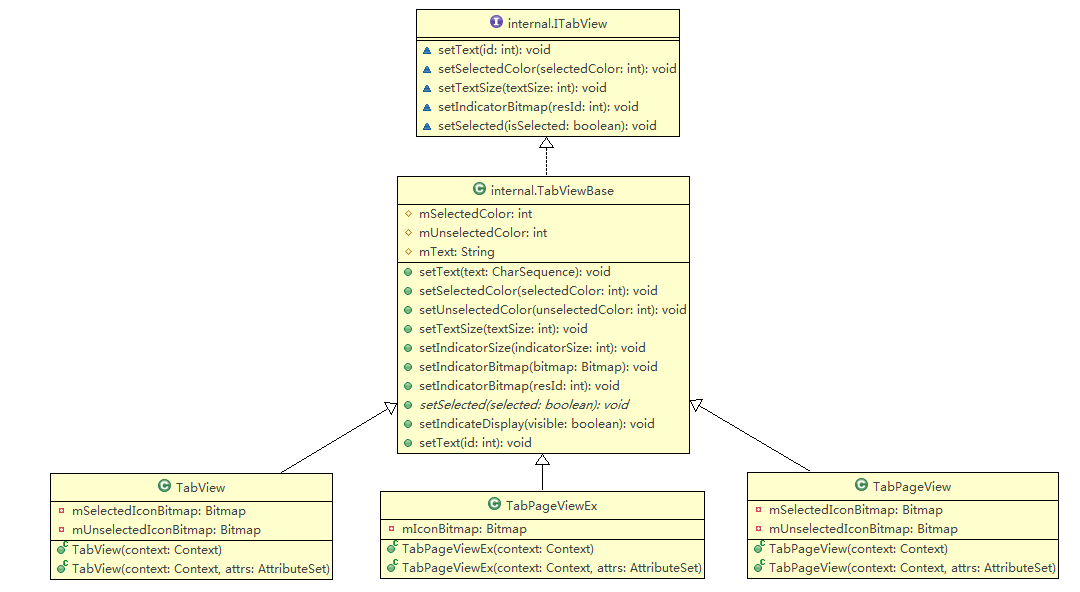

類圖如下所示:

在TabViewBase中主要的方法就是測量,其他的都是對接口的簡單實現。

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
// 得到繪制icon的寬
int bitmapWidth = Math.min(getMeasuredWidth() - getPaddingLeft()
- getPaddingRight(), getMeasuredHeight() - getPaddingTop()
- getPaddingBottom() - mTextBound.height());
int left = getMeasuredWidth() / 2 - bitmapWidth / 2;
int top = (getMeasuredHeight() - mTextBound.height()) / 2 - bitmapWidth / 2;
// 設置icon的繪制范圍
mIconRect = new Rect(left, top, left + bitmapWidth, top + bitmapWidth);
// 設置指示點的范圍
int indicatorRadius = mIndicatorSize / 2;
int tabRealHeight = bitmapWidth + mTextBound.height();
mIndicatorRect = new Rect(left + tabRealHeight* 4/5 - indicatorRadius, top, left+tabRealHeight* 4/5 + indicatorRadius, top + mIndicatorSize);
}

在以上代碼中可以看到,測量文字的高度,用控件的高度減去文字的高度和控件的寬度對比,取較小的為圖片的大小,也就是設置的圖片要為正方形,否則會產生變形。

看下普通兩張圖片切換的TabView的繪制:

@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
setupTargetBitmap(canvas);
drawIndicator(canvas);
if(null != mText) {
drawTargetText(canvas);
}
}
/**
* 繪制圖標圖片
* @param canvas
*/
private void setupTargetBitmap(Canvas canvas) {
canvas.drawBitmap(isSelected ? mSelectedIconBitmap : mUnselectedIconBitmap, null, mIconRect, null);
}
/**
* 繪制指示點
* @param canvas
*/
protected void drawIndicator(Canvas canvas) {
if(isIndicateDisplay) {
canvas.drawBitmap(mIndicatorBitmap, null, mIndicatorRect, null);
}
}
/**
* 繪制文字
* @param canvas
*/
protected void drawTargetText(Canvas canvas) {
mTextPaint.setColor(isSelected ? mSelectedColor : mUnselectedColor);
canvas.drawText(mText, mIconRect.left + mIconRect.width() / 2
- mTextBound.width() / 2,
mIconRect.bottom + mTextBound.height(), mTextPaint);
}

可以看到非常的簡單,就是繪制圖標圖片以及繪制指示點,在繪制圖標圖片時判斷當前條目是否在選中狀態,根據是否選中來繪制不同的圖片,在繪制指示點的時候首先判斷下是否設置了顯示指示點。如果有底部文字,那麼久繪制底部文字。
在ViewPager兩張圖片圖片的時,我們再把效果圖拿過來觀察下:

這裡有兩種模式,即隨著ViewPager的滾動圖標漸變及普通變化。OK,了解之後我們就能很輕松的來編寫它的繪制了,可以通過繪制兩張圖片,但是在繪制的時候控制它的透明度就可以啦,是不是也很簡單。

@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
int alpha = (int) Math.ceil((255 * mAlpha));
drawSourceBitmap(canvas, alpha);
drawTargetBitmap(canvas, alpha);
if(null != mText) {
drawSourceText(canvas, alpha);
drawTargetText(canvas, alpha);
}
drawIndicator(canvas);
}
/**
* 繪制未選中圖標
* @param canvas
* @param alpha
*/
private void drawSourceBitmap(Canvas canvas, int alpha) {
mPaint.setAntiAlias(true);
mPaint.setDither(true);
mPaint.setAlpha(255 - alpha);
canvas.drawBitmap(mUnselectedIconBitmap, null, mIconRect, mPaint);
}
/**
* 繪制選中圖標
* @param canvas
* @param alpha
*/
private void drawTargetBitmap(Canvas canvas, int alpha) {
mPaint.setAntiAlias(true);
mPaint.setDither(true);
mPaint.setAlpha(alpha);
canvas.drawBitmap(mSelectedIconBitmap, null, mIconRect, mPaint);
}
/**
* 畫未選中文字
* @param canvas
* @param alpha
*/
private void drawSourceText(Canvas canvas, int alpha) {
mTextPaint.setTextSize(mTextSize);
mTextPaint.setColor(mUnselectedColor);
mTextPaint.setAlpha(255 - alpha);
canvas.drawText(mText, mIconRect.left + mIconRect.width() / 2
- mTextBound.width() / 2,
mIconRect.bottom + mTextBound.height(), mTextPaint);
}
/**
* 畫選中文字
* @param canvas
* @param alpha
*/
private void drawTargetText(Canvas canvas, int alpha) {
mTextPaint.setColor(mSelectedColor);
mTextPaint.setAlpha(alpha);
canvas.drawText(mText, mIconRect.left + mIconRect.width() / 2
- mTextBound.width() / 2,
mIconRect.bottom + mTextBound.height(), mTextPaint);
}

代碼中的mAlpha是ViewPager滾動的百分比,然後分別繪制選中以及未選中的圖標和文本,但是繪制的時候設置的透明度不同,這樣就會有一個漸變的效果。

在ViewPager單張圖片圖片的時,我們再把效果圖拿過來觀察下:

private void setupTargetBitmap(int alpha) {
mBitmap = Bitmap.createBitmap(getMeasuredWidth(), getMeasuredHeight(), Config.ARGB_8888);
mCanvas = new Canvas(mBitmap);
mPaint = new Paint();
mPaint.setColor(mSelectedColor);
mPaint.setAntiAlias(true);
mPaint.setDither(true);
mPaint.setAlpha(alpha);
mCanvas.drawRect(mIconRect, mPaint);
mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN));
mPaint.setAlpha(255);
mCanvas.drawBitmap(mIconBitmap, null, mIconRect, mPaint);
}
private void drawSourceText(Canvas canvas, int alpha) {
mTextPaint.setTextSize(mTextSize);
mTextPaint.setColor(mUnselectedColor);
mTextPaint.setAlpha(255 - alpha);
canvas.drawText(mText, mIconRect.left + mIconRect.width() / 2
- mTextBound.width() / 2,
mIconRect.bottom + mTextBound.height(), mTextPaint);
}
private void drawTargetText(Canvas canvas, int alpha) {
mTextPaint.setColor(mSelectedColor);
mTextPaint.setAlpha(alpha);
canvas.drawText(mText, mIconRect.left + mIconRect.width() / 2
- mTextBound.width() / 2,
mIconRect.bottom + mTextBound.height(), mTextPaint);
}

繪制的過程大致與兩張圖片相同,不同點就是在繪制圖片的時候Paint設置 Xfermode,來控制顏色的漸變。

OK,Tab條目的自定義View搞定之後剩下的就簡單多了。

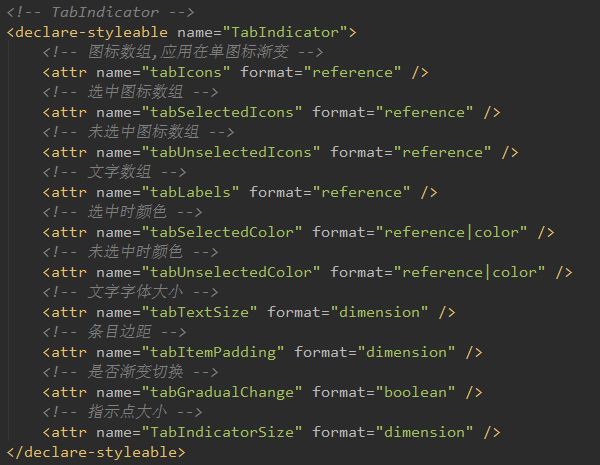

六、定義屬性

接下來就是封裝繼承自LinearLayout的整體控件,先來定義下屬性。

可以看到tabIcons為單張圖片漸變效果特殊的,tabSelectedIcons和tabUnselectedIcon為兩張圖標切換效果特殊的。

七、 控件編寫

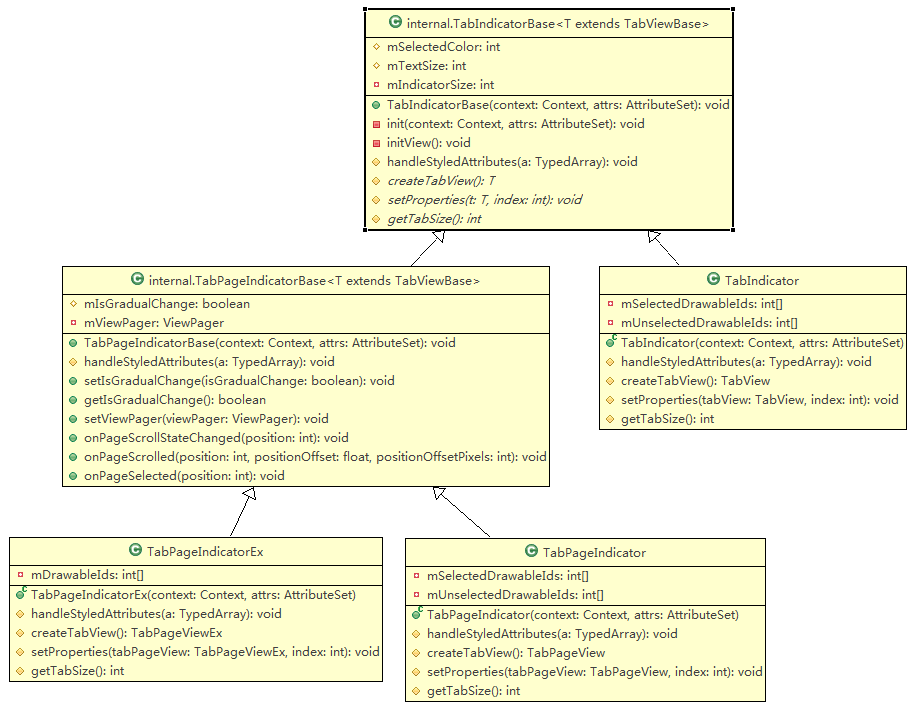

由於三中樣式有公共的部分,我們進行積累抽取。類圖結構如下:

1. 構造函數初始化自定義屬性

在TabIndicatorBase中初始化自定義屬性

private void init(Context context, AttributeSet attrs) {
setOrientation(LinearLayout.HORIZONTAL);
setGravity(Gravity.CENTER);
//Load defaults from resources
final Resources res = getResources();
final int defaultSelectedColor = res.getColor(R.color.default_tab_view_selected_color);
final int defaultUnselectedColor = res.getColor(R.color.default_tab_view_unselected_color);
final float defaultTextSize = res.getDimension(R.dimen.default_tab_view_text_size);
final float defaultTabPadding = res.getDimension(R.dimen.default_tab_view_padding);
final float defaultIndicatorSize = res.getDimension(R.dimen.default_tab_view_indicator_size);
// Styleables from XML
TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.TabIndicator);
// 讀取布局中,各個tab使用的文字
if (a.hasValue(R.styleable.TabIndicator_tabLabels)) {
mLabels = a.getTextArray(R.styleable.TabIndicator_tabLabels);
}
mSelectedColor = a.getColor(R.styleable.TabIndicator_tabSelectedColor, defaultSelectedColor);
mUnselectedColor = a.getColor(R.styleable.TabIndicator_tabUnselectedColor, defaultUnselectedColor);
mTextSize = (int) a.getDimension(R.styleable.TabIndicator_tabTextSize, defaultTextSize);
mIndicatorSize = (int) a.getDimension(R.styleable.TabIndicator_TabIndicatorSize, defaultIndicatorSize);
mTabPadding = (int) a.getDimension(R.styleable.TabIndicator_tabItemPadding, defaultTabPadding);
handleStyledAttributes(a);
a.recycle();
initView();
}

由於有些屬性不是公共的,這裡定義handleStyleAttributes(a)的抽象方法,在子類中去實現。

2. 初始化View

/**
* 初始化控件
*/
private void initView() {
LayoutParams params = new LayoutParams(0, LayoutParams.MATCH_PARENT, 1);
params.gravity = Gravity.CENTER;
int size = getTabSize();
for (int i = 0; i < size; i++) {
final int index = i;
T tabItemView = createTabView();
tabItemView.setPadding(mTabPadding, mTabPadding, mTabPadding, mTabPadding);
// 圖標及文字
if(null != mLabels) {
tabItemView.setText(mLabels[index]);
tabItemView.setTextSize(mTextSize);
}
tabItemView.setSelectedColor(mSelectedColor);
tabItemView.setUnselectedColor(mUnselectedColor);
tabItemView.setIndicatorSize(mIndicatorSize);
setProperties(tabItemView, i);
this.addView(tabItemView, params);
tabItemView.setTag(index); // CheckedTextView設置索引作為tag,以便後續更改顏色、圖片等
mCheckedList.add(tabItemView); // 將CheckedTextView添加到list中,便於操作
tabItemView.setOnClickListener(new OnClickListener()
@Override
public void onClick(View v) {
setTabsDisplay(index); // 設置底部圖片和文字的顯示
if (null != mTabListener) {
mTabListener.onTabSelected(index); // tab項被選中的回調事件
}
}
});
// 初始化 底部菜單選中狀態,默認第一個選中
if (i == 0) {
tabItemView.setSelected(true);
} else {
tabItemView.setSelected(false);
}
}
}

生成Tab條目以及設置特殊的屬性都通過抽象方法的方式交給子類去完成。

/**
* 生成TabView
* @return
*/
protected abstract T createTabView();
/**
* 設置特殊屬性
* @param t
*/
protected abstract void setProperties(T t, int index);

3. 子類實現

由於這裡都比較簡單,我們選取其中一個簡單的雙圖標圖片來說明:

@Override
protected void handleStyledAttributes(TypedArray a) {
// 讀取布局中,各個tab使用的圖標
int selectedIconsResId = a.getResourceId(R.styleable.TabIndicator_tabSelectedIcons, 0);
TypedArray ta = getContext().getResources().obtainTypedArray(selectedIconsResId);
int len = ta.length();
mSelectedDrawableIds = new int[len];
for(int i = 0; i < len; i++) {
mSelectedDrawableIds[i] = ta.getResourceId(i, 0);
}
int unselectedIconsResId = a.getResourceId(R.styleable.TabIndicator_tabUnselectedIcons, 0);
ta = getContext().getResources().obtainTypedArray(unselectedIconsResId);
len = ta.length();
mUnselectedDrawableIds = new int[len];
for(int i = 0; i < len; i++) {
mUnselectedDrawableIds[i] = ta.getResourceId(i, 0);
}
ta.recycle();
}

這裡讀取了xml中配置的選中及未選中圖標

生成TabView

@Override
protected TabView createTabView() {
return new TabView(getContext());
}

設置特殊屬性

@Override
protected void setProperties(TabView tabView, int index) {
tabView.setSelectedIcon(mSelectedDrawableIds[index]);
tabView.setUnselectedIcon(mUnselectedDrawableIds[index]);
}

獲取條目個數

@Override
protected int getTabSize() {
return mSelectedDrawableIds.length;
}

八、源碼及示例

給大家提供一個github的地址: Android-TabIndicator
另外,歡迎 star or f**k me on github!

九、一行引入庫

如果您的項目使用 Gradle 構建, 只需要在您的build.gradle文件添加下面一行到 dependencies :
compile 'com.kevin:tabindicator:1.0.1'

關於小編給大家分享的Android 底部導航控件實例代碼就到此結束了,希望對大家有所幫助!
