Android變形(Transform)之Camera使用介紹

編輯:關於Android編程

引言

接Android變形(Transform)之Matrix,來總結下Camera的使用,Camera主要實現3D的變形,有轉動,旋轉等,Camera的源碼是由Native(本地代碼)實現,提供的接口也比較簡單。官方的介紹:A camera instance can be used to compute 3D transformations and generate a matrix that can be applied, for instance, on a  Canvas.

效果圖

原圖:

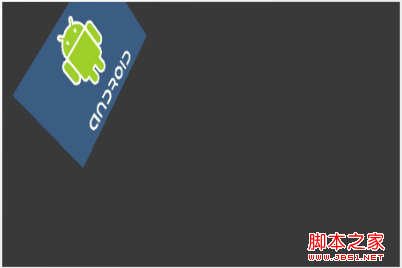

變形以後:



API使用

Camera提供的方法如下:

save:保存當前狀態

restore:回復當前狀態

translate:在x,y,z三位控件內進行平移

rotateX:以(0.0)為中心,繞X軸進行選擇

rotateY:以(0.0)為中心,繞Y軸進行選擇

rotateZ:以(0.0)為中心,旋轉(此處和Matrix旋轉原理一樣,只不過反向相反,為逆時針)

...

常用的就這麼多

實踐

直接上代碼:
復制代碼 代碼如下:
public class CameraTransformView extends View {

private Bitmap mBitmap;
private Camera mCamera;
private Matrix mMatrix;
private int deltaX, deltaY, deltaZ, extraZ;
private int centerX, centerY;

public CameraTransformView(Context context, AttributeSet attrs) {
super(context, attrs);
}

public void setDrawable(int resId) {
mBitmap = BitmapFactory.decodeResource(getResources(), resId);
centerX = mBitmap.getWidth() / 2;
centerY = mBitmap.getHeight() / 2;
mCamera = new Camera();
mMatrix = new Matrix();
}

public void setDelta(int x, int y, int z, int extra) {
deltaX += x;
deltaY += y;
deltaZ += z;
extraZ += extra;
invalidate();
}

public void reset() {
deltaX = 0;
deltaY = 0;
deltaZ = 0;
invalidate();
}

@Override
protected void onDraw(Canvas canvas) {
mCamera.save();
mCamera.translate(10, 10, extraZ);
mCamera.rotateX(deltaX);
mCamera.rotateY(deltaY);
mCamera.rotateZ(deltaZ);
mCamera.getMatrix(mMatrix);
mCamera.restore();

mMatrix.preTranslate(-this.centerX, -this.centerY);
mMatrix.postTranslate(this.centerX, this.centerY);

canvas.drawBitmap(mBitmap, mMatrix, null);
super.onDraw(canvas);
}

}

其實Camera的變化就是封裝了一個Matrix矩陣,可以通過getMatrix方法來獲取這個坐標矩陣。在上面的Demo中就用到了該方法做些額外的處理,下面具體看看:
復制代碼 代碼如下:
@Override
protected void onDraw(Canvas canvas) {
mCamera.save();
mCamera.translate(10, 10, extraZ);
mCamera.rotateX(deltaX);
mCamera.rotateY(deltaY);
mCamera.rotateZ(deltaZ);
mCamera.getMatrix(mMatrix);
mCamera.restore();

//mMatrix.preTranslate(-this.centerX, -this.centerY);
//mMatrix.postTranslate(this.centerX, this.centerY);

canvas.drawBitmap(mBitmap, mMatrix, null);
super.onDraw(canvas);
}

在onDraw方法中,可以通過Camera的方法來完成變形。注意11,12行,如果在onDraw的時候不進行倆行設置的話,可以看到效果如下:

可以看到,其按照Y軸旋轉中心點是(0,0),那麼平常的應用而言,大多希望其中心點在圖片的中心點上。所以需要加入
復制代碼 代碼如下:
mMatrix.preTranslate(-this.centerX, -this.centerY);
mMatrix.postTranslate(this.centerX, this.centerY);

其實這一節的重點就在於剖析這倆句話。

從Camara的API中可以看出來其不提供變形中心點的設置方法,那麼怎麼辦呢,基本思路是:假設圖片中心點為(centerX,centerY),既然Camera始終以(0,0)為中心點,那麼我先將圖形矩陣往左移動centerX,再往上移動centerY,讓(centerX,centerY)正好掐在初始的(0,0)上,這樣進行變形的話,中心點就變成了(centerX,centerY),達到了目的,當然這還沒結束,你既然偏移了(-centerX,-centerY),那麼變形以後得移回來,然後再往右下方分別移動centerX,centerY。

按照矩陣的變換,可以表達為:

1,0,-centerX                     1,0,centerX

0,1,-centerY  * 變形矩陣 *  0,1,centerY

0,0,1                               0,0,1

那麼具體就如此,思路和代碼結合起來怎麼來解釋呢,接著看,我們需要回顧下Matrix中的部分知識。

回顧

Matrix提供的三種變形方式為:set,post,pre。

set就是先reset,然後進行變形

pre可以解釋為先乘,在矩陣原理中對應的右乘

post可以理解成後乘,在矩陣遠離中對應左乘

不著急,接下倆具體看什麼是先乘,後乘,什麼是左乘,右乘。

舉個例子:

原圖

讓一個圖形按照中心點放大至2倍

那麼期望的效果是:中心點不變(圖片被邊緣截斷了)

那麼按照之前提高的思路:假設中心點是(50,50)先左上移50,也即(-50,-50)再進行放大,再右下移50,也即(50,50)

api調用即為:setScale(2,2), preTranslate(-50,-50), postTranslate(50,50)

照例來說對應矩陣為:

1,0,-50       2,0,0       1,0,50        2,0,50

0,1,-50   *  0,0,2   *  0,1,50    =  0,2,50

0,0,1          0,0,1       0,0,1          0,0,1

可以看到結果是放大至2倍,但是卻往右下移動了(50,50),奇怪要是這樣的話,和預期的效果圖一樣預期的效果圖矩陣應該為(方法至2倍,往左上移動(-50,-50))

2,0,-50

0,2,-50,

0,0,1

好,揭曉下疑點:

此處api的執行順序為:preTranslate(-50,-50)  ->  setScale(2,2)  ->  postTranslate(50,50) 沒有問題

答案揭曉:矩陣符合變化的原則,如果圖形經過F1,F2...Fn此變形,對應矩陣為T1,T2...Tn,符合矩陣T = Tn*Tn-1...*T1

那麼正確的矩陣算法應該為

1,0,50       2,0,0       1,0,-50        2,0,-50

0,1,50   *  0,0,2   *  0,1,-50    =  0,2,-50

0,0,1          0,0,1       0,0,1          0,0,1

此處也解釋了pre為右乘,post為左乘的原理了。

那麼到此為止,一切都都得到了解釋。

回歸

回歸到Camera的Demo當中,既然Camera的變形中心點是(0,0),而且Camera的變形實際是對Matrix的變形,我們可以通過getMatrix方法來獲取這個Matrix,然後通過左移pre,變形後右移post來實現中心點的設置。
