一、前景概要

最近要實現Android中免注冊Activity就可以運行的問題，那麼結果是搞定了，就是可以不用在AndroidManifest.xml中聲明這個Activity即可運行，主要是通過騙取系統，偷龍轉鳳技術的，這個知識點後面會詳細講解的，因為在研究了這個問題過程中遇到了很多知識點，當然最重要也是最根本的就是Android中的Binder機制和遠程服務調用機制，而關於Binder機制的話，在Android中算是一個非常大的系統架構模塊了，光這篇文章是肯定不能講解到全部的，而且本人也不是非常的熟悉Binder機制，只是發表個人的理解，並且會用最簡單的語言講解最核心的知識，因為現在有很多知識都在介紹Binder機制，但是大部分說的都太抽象了大部分都看不懂。



二、具體需求

接下來幾篇主要是介紹關於Android中的應用啟動流程，通過Hook機制攔截Activity的啟動流程，達到我們想要的功能，同時可以實現Activity無需在AndroidManifest.xml中聲明即可運行的效果。



三、Android中遠程服務調用分析

我們如果做過多進程之間通信的話都了解遠程服務的使用了，使用也是非常簡單的，下面來看一下如何定義自己的遠程服務：

1、定義一個AIDL文件

類似於定義接口類型，這個AIDL文件將在本地和遠端都要使用到



2、定義遠端服務

在遠程服務中的onBind方法，實現AIDL接口的具體方法，並且返回Binder對象



3、本地創建連接對象

本地創建一個服務連接對象，實現ServiceConnection接口，在連接成功之後，會得到一個遠端傳遞過來的Binder對象，就是上面的遠端服務onBind方法返回的，得到Binder對象之後在進行轉化就可以得到AIDL對象，然後即可調用方法



4、連接服務

連接服務也是比較簡單的，這時候把上面的連接對象傳遞進去即可



到這裡我們就看到完成了本地端和遠端的通信了，如果把DemoService遠端服務定義在另外一個進程中，那麼這裡就可以實現多進程通信了。看到上面的步驟很簡單，但是有一個核心的地方就是Demo.Stub類，這個類起著重要的作用，下面來分析一下他的實現，每次定義了AIDL接口文件之後，編譯一下就會在gen目錄中產生對應的java文件了：

這裡的實現稍微有點復雜了，但是這些內容其實都是編譯工具幫我們實現的，而這個實現都是有一定規則的：

1、AIDL接口必須實現IInterface接口

關於IInterface接口的實現也很簡單：

這裡可以把當前的AIDL對象轉化成一個IBinder類型對象

2、AIDL接口中肯定有一個靜態實現類Stub

這個類必須實現Binder類，以及本身的AIDL接口類型。那麼這個類就具備了Binder類中的四個功能：

1》可以將Binder對象轉化成AIDL對象，調用asInterface方法，可以看到這個方法其實和上面的asBinder方法對立的

2》通信方法onTransact實現，這個方法是最核心的用於通信之間的邏輯實現

3》通過queryLocalInterface方法可以根據類的描述符(字符串可以唯一標識這個遠端服務的名稱即可)獲取到對應的AIDL對象(其實是IInterface類型的)

4》在構造方法中必須調用Binder中的attachInterface方法把當前服務對象和描述符進行關聯

上面看完了Stub類之後，發現他其實是遠端服務Binder對象的一個中間者，用來和客戶端進行交互的，下面再來看一下Proxy類：

這個代理對象其實就是遠端傳遞過來Binder對象的一個代理，他是客戶端這邊用戶和服務端交互的中間者。我們在前面的Stub類中可以看到：

這裡會把遠端傳遞過來的Binder對象轉化成一個本地對象，發現先是通過queryLocalInterface方法借助服務描述符來獲取對象：

而這個mOwner和mDescriptor之間的關系就在attachInterface方法中進行初始化的，也就是在Stub類的構造方法中

那麼現在就清楚了，如果客戶端和服務端是在一個進程中，那麼其實queryLocalInterface獲取的就是Stub對象，如果不在一個進程queryLocalInterface查詢的對象肯定為null，因為不同進程有不同虛擬機，肯定查不到mOwner對象的，所以這時候其實是返回的Proxy對象了。通過上面的講解之後，發現多進程服務通信基准就是借助Binder對象，先傳遞Binder對象，然後在把Binder轉成可以使用的原生對象即可調用了，而對於Stub類和Proxy類其實就是相當於是服務端和客戶端的中間者，把一些邏輯封裝起來，這種設計也會顯得不是那麼凌亂：

Stub類是服務端的中間者，一般是實現了AIDL接口類型和繼承了Binder類，具備將Binder對象轉化成原生對象的能力

Proxy類是客戶端的中間者，一般是實現了AIDL接口類型



四、分析系統服務調用流程

這種圖就夠形象了，所以後面會看到系統中的一些服務使用的時候其實也是跨進程使用，比如下面來看一下著名的PackageManager，IPackageManager，PackageManagerService體系：

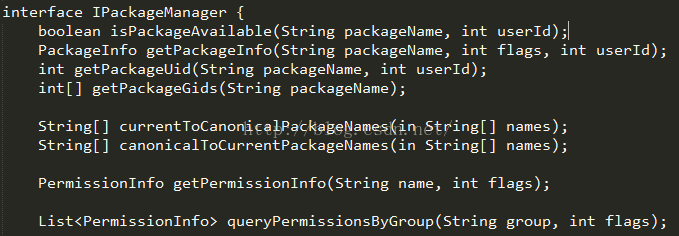

這個就是IPackageManager.aidl文件，因為我們還沒有編譯源碼，所以這裡可能需要AIDL工具單獨編譯才能看到IPackageManager.java了：

這裡看到了熟悉的遠端服務中間者Stub和本地端的中間者Proxy類了，而這兩個類的規則都和上面一樣的。

下面來看一下遠端服務實現代碼PackageManagerService.java：

實現了上面的的Stub類功能。

下面我們再走一遍獲取PackageManager的流程：

而這個getPackageManager方法是在ContextImpl.java中實現的：

看到了吧，這裡先從ServiceManager的getService中獲取到一個PackageManager遠端的IBinder對象，然後在使用Stub的asInterface方法進行轉化成本地的PackageManager對象，其實就是那個Proxy對象。然後就可以通過PackageManager來調用方法和遠端的PackageManagerService服務進行通信了。



通過上面的PackageManager案例可以分析，我們在使用系統中的服務的時候的流程都是如此：

每個應用在使用系統服務的時候，都會走這麼幾步：

1、調用getSystemService(String serviceName)方法獲取服務對象

2、而getSystemService一般都是在ContextImpl類中實現的，其實是調用了ServiceManager的getService方法

3、調用ServiceManager的getService方法獲取遠端服務的IBinder對象

4、有了遠端服務的IBinder對象之後，在使用遠端服務的中間者類Stub進行轉化對象asInterface方法

5、因為系統中的服務獲取都是肯定是跨進程的，遠端服務都是在system_server進程中的，所以asInterface方法中返回的是Proxy代理對象，也就是本地端的中間者。

6、最後返回的對象其實就是這個Proxy對象，而這個對象內部使用了靜態代理方式，內部有一個來自遠端的mRemote變量即IBinder對象。然後直接調用方法其實就是調用mRemote的transact方法進行通信了。

所以在這個過程中可以看到有兩個對象很重要，一個是ServiceManager，一個是IBinder對象。下面再來一一介紹



五、服務大管家ServiceManager

那麼現在又有幾個問題了，這個ServiceManager是干嘛的？如何能夠通過服務描述符就可以獲取到對應服務的IBinder對象？這個就要看一下ServiceManager的功能了：

首先看看他獲取遠端服務的IBinder對象方法，他本身會維護一個IBinder緩存池，也是為了效率高考慮，對於一個應用頻繁的使用一些服務的話效率就會高很多。

然後最核心的獲取服務的方法是getIServiceManager方法：

這個方法看到了，又是一個遠程通信獲取Binder對象，而這次是IServiceManager對象了：

看到這裡的ServiceManager也是通過遠端服務獲取到他的IBinder對象，然後在轉化成本地對象進行使用的。那麼剛剛看到系統的服務都是通過ServiceManager管理獲取的，而現在ServiceManager本身是怎麼獲取到的IBinder對象的呢？這個就要從系統啟動的時機看了，眾所周知系統啟動的時候是根據init.rc文件進行操作的：

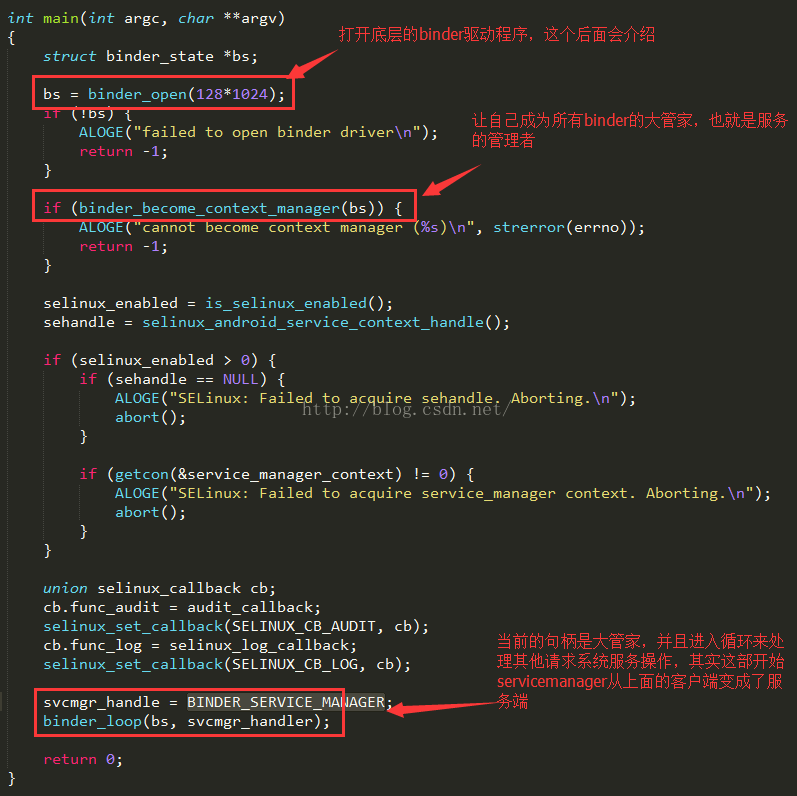

這裡會啟動一個servicemanager服務，那麼就要去service_manager.c程序中的入口程序看了：

這個入口其實包含了Binder機制的重要信息，而主要就是三件事：

1、打開底層的Binder驅動程序，這個後面介紹Binder機制在介紹

2、通過向binder程序發送命令：BINDER_SET_CONTEXT_MGR，告訴binder程序，我要成為大管家

3、進入循環監聽上層應用的服務請求處理，所以這裡可以看到其實ServiceManager是一個守護進程在後台默默監聽

在第二步中成為大管家的代碼深入看一看：

其實這裡的邏輯也是比較簡單的，首先創建一個屬於servicemanager的binder節點，然後在創建一個binder鏈表，而這個鏈表的作用就是存放上層中需要系統服務的所有binder對象的節點，這樣ServiceManager就可以實現了服務的增加和查詢操作了。

再來看看ServiceManager的添加服務操作：

添加服務比較復雜，首先查看這個服務有沒有注冊權限限制，不是所有的服務都能注冊的，然後在查看這個服務是不是已經被注冊過了，最後在通知binder驅動程序注冊一個服務即可。

然後在來看看ServiceManager的查找服務功能：

查找服務就比較簡單了，直接通過服務的描述符名稱遍歷binder鏈表節點即可。

1、Service Manager能集中管理系統內的所有服務，它能被施加權限控制，並不是任何進程都能注冊服務的。
2、Service Manager支持通過字符串名稱來查找對應的Service。
3、由於各種原因的影響，Server進程可能生死無常。如果有了Service Manager做統一的管理，那麼Client只要向Service Manager做查詢，就能得到Server的最新信息。



六、系統服務注冊流程分析

下面來看一下一些系統服務是如何進程注冊的，這裡用MediaService來進行查看吧：

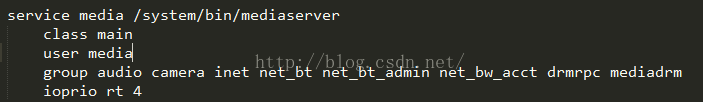

系統中的MediaService服務的啟動也是在init.rc中的

查看main_mediaserver.cpp源碼的main函數：

看到了系統的MediaServer依賴很多其他服務的，而這些服務必須要注冊的，他們的注冊操作都是在各自的初始化方法中的，這裡用MediaPlayerService來看看注冊操作：

看到熟悉的代碼了把，這裡通過ServiceManager來進行服務注冊了，那麼這裡是如何獲取到ServiceManager的？

看看ProcessState.cpp的源碼：

看看getStrongProxyForHandle方法實現：

這裡看到了，會使用IPCThreadState的transact方法和底層的Binder進行通信的，然後使用一個句柄handle構造一個BpBinder對象，而BpBinder對象其實就是native層實現的Binder對象，以後只要看到Bp開頭的就是代理對象對應Java層的Proxy對象，Bn開頭的就是native對象對應Java層的Stub對象。

在上面分析servicemanager的時候知道會維護一個binder節點鏈表，那裡其實就有一個每個binder對應句柄handle，而後續進行通信的話都是通過這個句柄來標識是哪個服務的binder對象了，這樣也就在通信的時候不會發生紊亂了，而servicemanager的句柄handle就是0。還有一個知識點就是可以看到IPC通信的時候傳輸數據使用的就是Parcel類，這個類就是為了跨進程通信產生的，他有一個方法readStrongBinder，就是可以從Parcel的數據中獲取到Binder對象，這個也是在跨進程中傳遞Binder對象的核心地方。

好了，上面就通過系統的mediaserver服務來講解了系統服務的注冊流程：



到這裡就分析完了Android中的遠程服務調用機制邏輯以及ServiceManager這個服務大管家的作用：

1、首先跨進程通信的話，肯定會有兩個對象：一個是本地端的中間者Proxy對象，一個是遠程端的中間者Stub對象

2、Proxy對象通過靜態代理模式維持一個遠端傳遞過來的Binder對象，而Stub對象可以把遠端傳遞過來的Binder對象轉化成一個實際服務對象給應用使用

3、Android中在使用系統服務的時候通過getSystemService方法獲取到的其實都是Stub把遠端的Binder轉化的對象，因為系統服務都是在system_server進程中，所以肯定是跨進程獲取對象的，那麼這個Binder對象其實就是上面的Proxy對象

4、系統的服務都是在一個指定的系統進程中system_server

5、服務大管家ServiceManager在系統啟動的時候也是先獲取自生的Binder對象，然後轉化成實際操作對象，然後才可以操作系統服務的注冊和查詢功能

下面是系統一些服務的注冊流程：





上面已經介紹了遠程五福調用機制以及ServiceManager的實現原理，下面就要看看另外一個重點，也是上面提到的一個重要對象Binder，准確來說這個是Binder機制，在Android中Binder機制最復雜的一個架構系統了，它的設計很復雜，所以有很多同學在了解Binder機制的時候，總是看著看著就暈了，今天我們就直說重點，而且說得要相對明了簡單。



七、Binder機制解析

第一、Android中的IPC為何要采用Binder機制

Binder是Android系統進程間通信(IPC)方式之一。Linux已經擁有的進程間通信IPC手段包括(Internet Process Connection)：管道(Pipe)、信號(Signal)和跟蹤(Trace)、插口(Socket)、報文隊列(Message)、共享內存(Share Memory)和信號量(Semaphore)。

Binder基於Client-Server通信模式，傳輸過程只需一次拷貝，為發送發添加UID,PID身份，既支持實名Binder也支持匿名Binder，安全性高。對Binder而言，Binder可以看成Server提供的實現某個特定服務的訪問接入點， Client通過這個‘地址’向Server發送請求來使用該服務；對Client而言，Binder可以看成是通向Server的管道入口，要想和某個Server通信首先必須建立這個管道並獲得管道入口。



第二、Android中的Binder實現原理

其實Android中的Binder通信都是通過虛擬驅動設備程序/dev/binder來實現的，我們知道一些硬件都會對應一個驅動程序，而binder驅動程序沒有對應的硬件，所以叫做虛擬驅動設備程序，其實他就是一個字符驅動設備，或者叫做miscdevice混雜設備驅動。

其實混雜驅動設備是字符設備的一種，它們共享一個主設備號(10),但次設備號不同，所有的混雜設備形成一個鏈表，對設備訪問時內核根據次設備號查找到相應的miscdevice設備。例如:觸摸屏，LED,按鍵，串口。即：為了節約主設備號，將某些設備用鏈表的形式連接在一起，最後通過查找次設備區分。這裡用主設備無法匹配出設備驅動，只能找到鏈表，再通過次設備號，才能找到設備驅動。而之前所學的，一般字符設備，通過主設備號，就能找到設備驅動了。我們可以通過命令查看/dev/binder驅動的主設備號：



第三、Android中Binder通信機制

先來看一張圖，我們可以大體的了解到了客戶端和服務端通過Binder驅動進行通信

首先不管是客戶端進程還是服務端進程都是在用戶空間的，而binder驅動是在內核空間的，通信的數據是有規定格式也叫作IPC數據，既然是一種通信機制，肯定是需要協議，數據格式等基礎結構信息的：

上面在分析了ServiceManager的啟動的時候說到了，第一步是打開驅動程序，具體打開函數在binder.c中：

在使用一個驅動之前，肯定要先打開驅動，然後把驅動程序映射到內存中，接著借助IPCTreadState.cpp和binder驅動進行通信了：

所以看到這裡IPCThreadState也是需要進入後台進行監聽的，處理來自客戶端和服務端的數據傳輸消息

最後再來看一下通信時序圖。



到這裡我們就介紹完了Binder機制了，關於Binder機制最好不要看太深，因為越深你覺得越復雜越難理解，其實你只要了解到他是一個通信工具，通信采用的是驅動操作，通過傳輸IPC數據來進行通信即可。其他的關於他的詳細數據格式和通信協議，感興趣的同學可以了解一下，但是太過復雜而且在實際中也沒多大用途，所以這裡就不介紹了。



八、技術點概要

1、理解遠程服務通信機制

通過案例先了解到本地端和服務端跨進程通信，主要就是借助Binder進行功能調用，而在這裡主要有兩個核心類，一個是Stub類，這個類是繼承了Binder類具備了將遠程傳遞的Binder對象轉化成本地實際對象asInterface方法即可，同時實現了IXXX接口，需要實現AIDL中的功能方法，還有一個類就是Proxy類，實現了IXXX接口，同時內部保留著遠端傳遞的Binder對象，然後通過這個對象調用遠端方法。這裡Stub類就是服務端的中間者，而Proxy就是本地端的中間者。

2、系統服務調用流程

通過分析了跨進程通信機制原理之後，再去看看Android系統中在使用一些服務的時候，通過getSystemService方法獲取服務對象，其實這內部就是通過跨進程獲取到了遠端服務的Binder對象，然後轉化成系統服務對象給應用調用，而這些系統服務的Binder對象在系統啟動的時候服務會自動注冊到ServiceManager中。

3、服務大管家ServiceManager

在整個遠程服務調用過程中兩個重要對象，一個是Binder對象，一個就是ServiceManager類，這個類是管理系統服務的類，他可以注冊服務，查詢服務，系統服務在系統啟動的時候會通過addService進行服務注冊，然後應用就可以通過getService進行服務查詢，而在這個過程中，底層會維護一個這些服務的binder鏈表結構，同時每個服務的binder對象都一個句柄handle，通過這個句柄來表示通信標識，這樣通信才不會紊亂。

4、底層通信核心Binder

最後分析了底層真正實現跨進程通信的機制Binder，其實是通過虛擬驅動程序/dev/binder進行通信的。一個通信機制肯定有通信協議，傳輸的數據結構，但是這裡並沒有介紹這些知識，原因是我們後面的需求並不會用到這些，其次是這些知識點太詳細介紹也不好，因為會越看越亂。



九、總結

本文介紹的東東有點多，但是如果掌握了Android中的Binder機制和遠程服務調用機制對後面攔截系統api做了鋪墊，說到結束了才告訴大家為什麼要介紹這個知識點，是因為最近在研究如何攔截系統啟動Activity的事，那麼就必須了解Activity的啟動流程，但是在這個過程中有一個對象就是ActivityManagerService，而他就和Binder以及遠程服務調用機制緊密聯系了，如果不了解Binder機制，後面工作是沒辦法進行的，好了，說到最後再來一張神圖算是總結了本文內容：

這張圖非常好的表達了Android中應用使用系統服務的一個流程，也是最好的最全的解釋了。看懂這張圖之後，那麼對Android中的binder機制和遠程服務調用機制就可以掌握了，可以進行後續的攔截操作了。
