Android 中的SurfaceTexture，TextureView, GLsurfaceview的區別與聯系詳解

SurfaceView, GLSurfaceView, SurfaceTexture和TextureView是Android當中名字比較繞，關系又比較密切的幾個類。本文基於Android 5.0(Lollipop)的代碼理1下它們的基本原理，聯系與區分。

SurfaceView從Android 1.0(API level 1)時就有 。它繼承自類View，因此它本質上是1個View。但與普通View不同的是，它有自己的Surface。我們知道，1般的Activity包括的多個View會組成View hierachy的樹形結構，只有最頂層的DecorView，也就是根結點視圖，才是對WMS可見的。這個DecorView在WMS中有1個對應的WindowState。相應地，在SF中對應的Layer。而SurfaceView自帶1個Surface，這個Surface在WMS中有自己對應的WindowState，在SF中也會有自己的Layer。以下圖所示：





也就是說，雖然在App端它仍在View hierachy中，但在Server端(WMS和SF)中，它與宿主窗口是分離的。這樣的好處是對這個Surface的渲染可以放到單獨線程去做，渲染時可以有自己的GL context。這對1些游戲、視頻等性能相干的利用非常有益，由於它不會影響主線程對事件的響應。但它也有缺點，由於這個Surface不在View hierachy中，它的顯示也不受View的屬性控制，所以不能進行平移，縮放等變換，也不能放在其它ViewGroup中，1些View中的特性也沒法使用。

GLSurfaceView從Android 1.5(API level 3)開始加入，作為SurfaceView的補充。它可以看做是SurfaceView的1種典型使用模式。在SurfaceView的基礎上，它加入了EGL的管理，並自帶了渲染線程。另外它定義了用戶需要實現的Render接口，提供了用Strategy pattern更改具體Render行動的靈活性。作為GLSurfaceView的Client，只需要將實現了渲染函數的Renderer的實現類設置給GLSurfaceView便可。如：

public class TriangleActivity extends Activity { protected void onCreate(Bundle savedInstanceState) { mGLView = new GLSurfaceView(this); mGLView.setRenderer(new RendererImpl(this));

相干類圖以下。其中SurfaceView中的SurfaceHolder主要是提供了1坨操作Surface的接口。GLSurfaceView中的EglHelper和GLThread分別實現了上面提到的管理EGL環境和渲染線程的工作。GLSurfaceView的使用者需要實現Renderer接口。





SurfaceTexture從Android 3.0(API level 11)加入。和SurfaceView不同的是，它對圖象流的處理其實不直接顯示，而是轉為GL外部紋理，因此可用於圖象流數據的2次處理(如Camera濾鏡，桌面殊效等)。比如Camera的預覽數據，變成紋理後可以交給GLSurfaceView直接顯示，也能夠通過SurfaceTexture交給TextureView作為View heirachy中的1個硬件加速層來顯示。首先，SurfaceTexture從圖象流(來自Camera預覽，視頻解碼，GL繪制場景等)中取得幀數據，當調用updateTexImage()時，根據內容流中最近的圖象更新SurfaceTexture對應的GL紋理對象，接下來，就能夠像操作普通GL紋理1樣操作它了。從下面的類圖中可以看出，它核心管理著1個BufferQueue的Consumer和Producer兩端。Producer端用於內容流的源輸出數據，Consumer端用於拿GraphicBuffer並生成紋理。SurfaceTexture.OnFrameAvailableListener用於讓SurfaceTexture的使用者知道有新數據到來。JNISurfaceTextureContext是OnFrameAvailableListener從Native到Java的JNI跳板。其中SurfaceTexture中的attachToGLContext()和detachToGLContext()可讓多個GL context同享同1個內容源。





Android 5.0中將BufferQueue的核心功能分離出來，放在BufferQueueCore這個類中。BufferQueueProducer和BufferQueueConsumer分別是它的生產者和消費者實現基類(分別實現了IGraphicBufferProducer和IGraphicBufferConsumer接口)。它們都是由BufferQueue的靜態函數createBufferQueue()來創建的。Surface是生產者真個實現類，提供dequeueBuffer/queueBuffer等硬件渲染接口，和lockCanvas/unlockCanvasAndPost等軟件渲染接口，使內容流的源可以往BufferQueue中填graphic buffer。GLConsumer繼承自ConsumerBase，是消費者真個實現類。它在基類的基礎上添加了GL相干的操作，如將graphic buffer中的內容轉為GL紋理等操作。到此，以SurfaceTexture為中心的1個pipeline大體是這樣的：





TextureView在4.0(API level 14)中引入。它可以將內容流直接投影到View中，可以用於實現Live preview等功能。和SurfaceView不同，它不會在WMS中單獨創建窗口，而是作為View hierachy中的1個普通View，因此可以和其它普通View1樣進行移動，旋轉，縮放，動畫等變化。值得注意的是TextureView必須在硬件加速的窗口中。它顯示的內容流數據可以來自App進程或是遠端進程。從類圖中可以看到，TextureView繼承自View，它與其它的View1樣在View hierachy中管理與繪制。TextureView重載了draw()方法，其中主要把SurfaceTexture中收到的圖象數據作為紋理更新到對應的HardwareLayer中。SurfaceTexture.OnFrameAvailableListener用於通知TextureView內容流有新圖象到來。SurfaceTextureListener接口用於讓TextureView的使用者知道SurfaceTexture已准備好，這樣就能夠把SurfaceTexture交給相應的內容源。Surface為BufferQueue的Producer接口實現類，使生產者可以通過它的軟件或硬件渲染接口為SurfaceTexture內部的BufferQueue提供graphic buffer。





下面以VideoDumpView.java(位於/frameworks/base/media/tests/MediaDump/src/com/android/mediadump/)為例分析下SurfaceTexture的使用。這個例子的效果是從MediaPlayer中拿到視頻幀，然後顯示在屏幕上，接著把屏幕上的內容dump到指定文件中。由於SurfaceTexture本身只產生紋理，所以這裡還需要GLSurfaceView配合來做最後的渲染輸出。

首先，VideoDumpView是GLSurfaceView的繼承類。在構造函數VideoDumpView()中會創建VideoDumpRenderer，也就是GLSurfaceView.Renderer的實例，然後調setRenderer()將之設成GLSurfaceView的Renderer。

109 public VideoDumpView(Context context) {...116 mRenderer = new VideoDumpRenderer(context);117 setRenderer(mRenderer);118 }

隨後，GLSurfaceView中的GLThread啟動，創建EGL環境後回調VideoDumpRenderer中的onSurfaceCreated()。

519 public void onSurfaceCreated(GL10 glUnused, EGLConfig config) {...551 // Create our texture. This has to be done each time the surface is created.552 int[] textures = new int[1];553 GLES20.glGenTextures(1, textures, 0);554555 mTextureID = textures[0];556 GLES20.glBindTexture(GL_TEXTURE_EXTERNAL_OES, mTextureID);...575 mSurface = new SurfaceTexture(mTextureID);576 mSurface.setOnFrameAvailableListener(this);577578 Surface surface = new Surface(mSurface);579 mMediaPlayer.setSurface(surface);

這裡，首先通過GLES創建GL的外部紋理。外部紋理說明它的真正內容是放在ion分配出來的系統物理內存中，而不是GPU中，GPU中只是保護了其元數據。接著根據前面創建的GL紋理對象創建SurfaceTexture。流程以下：





SurfaceTexture的參數為GLES接口函數glGenTexture()得到的紋理對象id。在初始化函數SurfaceTexture_init()中，先創建GLConsumer和相應的BufferQueue，再將它們的指針通過JNI放到SurfaceTexture的Java層對象成員中。

230static void SurfaceTexture_init(JNIEnv* env, jobject thiz, jboolean isDetached,231 jint texName, jboolean singleBufferMode, jobject weakThiz)232{...235 BufferQueue::createBufferQueue(&producer, &consumer);...242 sp surfaceTexture;243 if (isDetached) {244 surfaceTexture = new GLConsumer(consumer, GL_TEXTURE_EXTERNAL_OES,245 true, true);246 } else {247 surfaceTexture = new GLConsumer(consumer, texName,248 GL_TEXTURE_EXTERNAL_OES, true, true);249 }...256 SurfaceTexture_setSurfaceTexture(env, thiz, surfaceTexture);257 SurfaceTexture_setProducer(env, thiz, producer);...266 sp ctx(new JNISurfaceTextureContext(env, weakThiz,267 clazz));268 surfaceTexture->setFrameAvailableListener(ctx);269 SurfaceTexture_setFrameAvailableListener(env, thiz, ctx);

由於直接的Listener在Java層，而觸發者在Native層，因此需要從Native層回調到Java層。這裡通過JNISurfaceTextureContext當了跳板。JNISurfaceTextureContext的onFrameAvailable()起到了Native和Java的橋接作用：

180void JNISurfaceTextureContext::onFrameAvailable()...184 env->CallStaticVoidMethod(mClazz, fields.postEvent, mWeakThiz);

其中的fields.postEvent早在SurfaceTexture_classInit()中被初始化為SurfaceTexture的postEventFromNative()函數。這個函數往所在線程的消息隊列中放入消息，異步調用VideoDumpRenderer的onFrameAvailable()函數，通知VideoDumpRenderer有新的數據到來。

回到onSurfaceCreated()，接下來創建供外部生產者使用的Surface類。Surface的構造函數之1帶有參數SurfaceTexture。

133 public Surface(SurfaceTexture surfaceTexture) {...140 setNativeObjectLocked(nativeCreateFromSurfaceTexture(surfaceTexture));

它實際上是把SurfaceTexture中創建的BufferQueue的Producer接口實現類拿出來後創建了相應的Surface類。

135static jlong nativeCreateFromSurfaceTexture(JNIEnv* env, jclass clazz,136 jobject surfaceTextureObj) {137 sp producer(SurfaceTexture_getProducer(env, surfaceTextureObj));...144 sp surface(new Surface(producer, true));

這樣，Surface為BufferQueue的Producer端，SurfaceTexture中的GLConsumer為BufferQueue的Consumer端。當通過Surface繪制時，SurfaceTexture可以通過updateTexImage()來將繪制結果綁定到GL的紋理中。

回到onSurfaceCreated()函數，接下來調用setOnFrameAvailableListener()函數將VideoDumpRenderer(實現SurfaceTexture.OnFrameAvailableListener接口)作為SurfaceTexture的Listener，由於它要監聽內容流上是不是有新數據。接著將SurfaceTexture傳給MediaPlayer，由於這裡MediaPlayer是生產者，SurfaceTexture是消費者。後者要接收前者輸出的Video frame。這樣，就通過Observer pattern建立起了1條通知鏈：MediaPlayer -> SurfaceTexture -> VideDumpRenderer。在onFrameAvailable()回調函數中，將updateSurface標志設為true，表示有新的圖象到來，需要更新Surface了。為毛不在這兒馬上更新紋理呢，由於當前可能不在渲染線程。SurfaceTexture對象可以在任意線程被創建(回調也會在該線程被調用)，但updateTexImage()只能在含有紋理對象的GL context所在線程中被調用。因此1般情況下回調中不能直接調用updateTexImage()。

與此同時，GLSurfaceView中的GLThread也在運行，它會調用到VideoDumpRenderer的繪制函數onDrawFrame()。

372 public void onDrawFrame(GL10 glUnused) {...377 if (updateSurface) {...380 mSurface.updateTexImage();381 mSurface.getTransformMatrix(mSTMatrix);382 updateSurface = false;...394 // Activate the texture.395 GLES20.glActiveTexture(GLES20.GL_TEXTURE0);396 GLES20.glBindTexture(GL_TEXTURE_EXTERNAL_OES, mTextureID);...421 // Draw a rectangle and render the video frame as a texture on it.422 GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, 4);...429 DumpToFile(frameNumber);

這裡，通過SurfaceTexture的updateTexImage()將內容流中的新圖象轉成GL中的紋理，再進行坐標轉換。綁定剛生成的紋理，畫到屏幕上。全部流程以下：





最後onDrawFrame()調用DumpToFile()將屏幕上的內容倒到文件中。在DumpToFile()中，先用glReadPixels()從屏幕中把像素數據存到Buffer中，然後用FileOutputStream輸出到文件。

上面講了SurfaceTexture，下面看看TextureView是如何工作的。還是從例子著手，Android的關於TextureView的官方文檔(http://developer.android.com/reference/android/view/TextureView.html)給了1個簡潔的例子LiveCameraActivity。它它可以將Camera中的內容放在View中進行顯示。在onCreate()函數中首先創建TextureView，再將Activity(實現了TextureView.SurfaceTextureListener接口)傳給TextureView，用於監聽SurfaceTexture准備好的信號。

protected void onCreate(Bundle savedInstanceState) { ... mTextureView = new TextureView(this); mTextureView.setSurfaceTextureListener(this); ... }

TextureView的構造函數其實不做主要的初始化工作。主要的初始化工作是在getHardwareLayer()中，而這個函數是在其基類View的draw()中調用。TextureView重載了這個函數：

348 HardwareLayer getHardwareLayer() {...358 mLayer = mAttachInfo.mHardwareRenderer.createTextureLayer();359 if (!mUpdateSurface) {360 // Create a new SurfaceTexture for the layer.361 mSurface = new SurfaceTexture(false);362 mLayer.setSurfaceTexture(mSurface);363 }364 mSurface.setDefaultBufferSize(getWidth(), getHeight());365 nCreateNativeWindow(mSurface);366367 mSurface.setOnFrameAvailableListener(mUpdateListener, mAttachInfo.mHandler);368369 if (mListener != null && !mUpdateSurface) {370 mListener.onSurfaceTextureAvailable(mSurface, getWidth(), getHeight());371 }...390 applyUpdate();391 applyTransformMatrix();392393 return mLayer;394 }

由於TextureView是硬件加速層(類型為LAYER_TYPE_HARDWARE)，它首先通過HardwareRenderer創建相應的HardwareLayer類，放在mLayer成員中。然後創建SurfaceTexture類，具體流程見前文。以後將HardwareLayer與SurfaceTexture做綁定。接著調用Native函數nCreateNativeWindow，它通過SurfaceTexture中的BufferQueueProducer創建Surface類。注意Surface實現了ANativeWindow接口，這意味著它可以作為EGL Surface傳給EGL接口從而進行硬件繪制。然後setOnFrameAvailableListener()將監聽者mUpdateListener注冊到SurfaceTexture。這樣，當內容流上有新的圖象到來，mUpdateListener的onFrameAvailable()就會被調用。然後需要調用注冊在TextureView中的SurfaceTextureListener的onSurfaceTextureAvailable()回調函數，通知TextureView的使用者SurfaceTexture已就緒。全部流程大體以下：





注意這裡這裡為TextureView創建了DeferredLayerUpdater，而不是像Android 4.4(Kitkat)中返回GLES20TextureLayer。由於Android 5.0(Lollipop)中在App端分離出了渲染線程，並將渲染工作放到該線程中。這個線程還能接收VSync信號，因此它還能自己處理動畫。事實上，這裡DeferredLayerUpdater的創建就是通過同步方式在渲染線程中做的。DeferredLayerUpdater，顧名思義，就是將Layer的更新要求先記錄在這，當渲染線程真正要畫的時候，再進行真實的操作。其中的setSurfaceTexture()會調用HardwareLayer的Native函數nSetSurfaceTexture()將SurfaceTexture中的surfaceTexture成員(類型為GLConsumer)傳給DeferredLayerUpdater，這樣以後要更新紋理時DeferredLayerUpdater就知道從哪裡更新了。

前面提到初始化中會調用onSurfaceTextureAvailable()這個回調函數。在它的實現中，TextureView的使用者就能夠將准備好的SurfaceTexture傳給數據源模塊，供數據源輸出之用。如：

public void onSurfaceTextureAvailable(SurfaceTexture surface, int width, int height) { mCamera = Camera.open(); ... mCamera.setPreviewTexture(surface); mCamera.startPreview(); ... }

看1下setPreviewTexture()的實現，其中把SurfaceTexture中初始化時創建的GraphicBufferProducer拿出來傳給Camera模塊。

576static void android_hardware_Camera_setPreviewTexture(JNIEnv *env,577 jobject thiz, jobject jSurfaceTexture)...585 producer = SurfaceTexture_getProducer(env, jSurfaceTexture);...594 if (camera->setPreviewTarget(producer) != NO_ERROR) {

到這裡，1切都初始化地差不多了。接下來當內容流有新圖象可用，TextureView會被通知到(通過SurfaceTexture.OnFrameAvailableListener接口)。SurfaceTexture.OnFrameAvailableListener是SurfaceTexture有新內容來時的回調接口。TextureView中的mUpdateListener實現了該接口：

755 public void onFrameAvailable(SurfaceTexture surfaceTexture) {756 updateLayer();757 invalidate();758 }

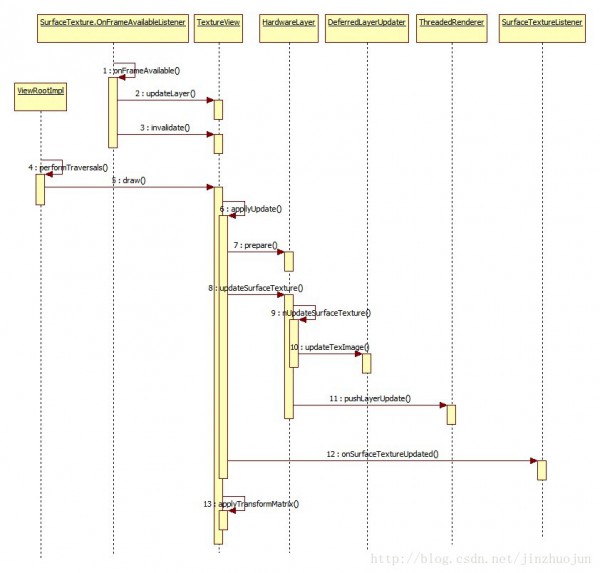

可以看到其中會調用updateLayer()函數，然後通過invalidate()函數申請更新UI。updateLayer()會設置mUpdateLayer標志位。這樣，當下次VSync到來時，Choreographer通知App通太重繪View hierachy。在UI重繪函數performTranversals()中，作為View hierachy的1份子，TextureView的draw()函數被調用，其中便會相繼調用applyUpdate()和HardwareLayer的updateSurfaceTexture()函數。

138 public void updateSurfaceTexture() {139 nUpdateSurfaceTexture(mFinalizer.get());140 mRenderer.pushLayerUpdate(this);141 }

updateSurfaceTexture()實際通過JNI調用到android_view_HardwareLayer_updateSurfaceTexture()函數。在其中會設置相應DeferredLayerUpdater的標志位mUpdateTexImage，它表示在渲染線程中需要更新該層的紋理。





前面提到，Android 5.0引入了渲染線程，它是1個更大的topic，超越本文范圍，這裡只說相干的部份。作為背景知識，下面只畫出了相干的類。可以看到，ThreadedRenderer作為新的HardwareRenderer替換了Android 4.4中的Gl20Renderer。其中比較關鍵的是RenderProxy類，需要讓渲染線程干活時就通過這個類往渲染線程發任務。RenderProxy中指向的RenderThread就是渲染線程的主體了，其中的threadLoop()函數是主循環，大多數時間它會poll在線程的Looper上等待，當有同步要求(或VSync信號)過來，它會被喚醒，然後處理TaskQueue中的任務。TaskQueue是RenderTask的隊列，RenderTask代表1個渲染線程中的任務。如DrawFrameTask就是RenderTask的繼承類之1，它主要用於渲染當前幀。而DrawFrameTask中的DeferredLayerUpdater集合就寄存著之前對硬件加速層的更新操作申請。





當主線程准備好渲染數據後，會以同步方式讓渲染線程完成渲染工作。其中會先調用processLayerUpdate()更新所有硬件加速層中的屬性，繼而調用到DeferredLayerUpdater的apply()函數，其中檢測到標志位mUpdateTexImage被置位，因而會調用doUpdateTexImage()真正更新GL紋理和轉換坐標。





最後，總結下這幾者的區分和聯系。簡單地說，SurfaceView是1個有自己Surface的View。它的渲染可以放在單獨線程而不是主線程中。其缺點是不能做變形和動畫。SurfaceTexture可以用作非直接輸出的內容流，這樣就提供2次處理的機會。與SurfaceView直接輸出相比，這樣會有若干幀的延遲。同時，由於它本身管理BufferQueue，因此內存消耗也會略微大1些。TextureView是1個可以把內容流作為外部紋理輸出在上面的View。它本身需要是1個硬件加速層。事實上TextureView本身也包括了SurfaceTexture。它與SurfaceView+SurfaceTexture組合相比可以完成類似的功能(即把內容流上的圖象轉成紋理，然後輸出)。區分在於TextureView是在View hierachy中做繪制，因此1般它是在主線程上做的(在Android 5.0引入渲染線程後，它是在渲染線程中做的)。而SurfaceView+SurfaceTexture在單獨的Surface上做繪制，可以是用戶提供的線程，而不是系統的主線程或是渲染線程。另外，與TextureView相比，它還有個好處是可以用Hardware overlay進行顯示。
