android自定義View原理分析

自定義view

一.View的MeasureSpec

1.MeasureSpec包SpecMode和SpecSize。其中SpecMode包括

UNSPECIFIED：父容器不對該view做限制，要多大給多大，一般用於系統內部

EXACTLY：父容器已經得到該view的確切大小，對應於match_parent和給出確定大小值。

AT_MOST：父容器給出該view可能的最大尺寸，對應於wrap_content

2.一個View的大小由其MeasureSpec確定，而其MeasureSpec一般由該View的LayoutParams和父容器確定（父容器提供調用子view的measure（）並傳遞過去MeasureSpec）。這裡說一般是因為我們可以重寫view的onMeasure（）從而自己設置view的MeasureSpec

一個View的MeasureSpec的確定過程

childLayoutParams

parentSpecMode

EXACTLY

AT_MOST

UNSPECIFIED

dp/px

EXACTLY+childsize

EXACTLY+childSize

EXACTLY+childSize

Match_parent

EXACTLY+parentSize

AT_MOST+parentSize

UNSPECIFIED+0

Wrap_content

AT_MOST+parentSize

AT_MOST+parentSize

UNSPECIFIED+0



二.measure，layout，draw等簡要分析

1. 從函數內部實現角度分析

view：

measure（）：調用onMeasure（）

onMeasure（MeasureSpec）：根據參數設置本view的寬高（調用setMeasureDimension （）方法）

layout（int）：根據參數設置本view的位置

onLayout（）：空方法

draw（）：主要做四件事1.畫背景2.畫自己即調用自己的onDraw（）3. 畫子view即 調用dispatchDraw（）4.畫裝飾

onDraw（）：空方法



ViewGroup：

measure（）：同view

onMeasure：同view

layout（）：同view（在ViewGroup中被標記為final）

onLayout（）：同view

draw（）：同view

onDraw（）：同view

measureChild（）: 獲取到子view再根據ViewGroup的MeasureSpec和子view的 LayoutParams計算其MeasureSpec，然後調用子view的measure （MeasureSpec）



可以看到ViewGroup在這裡函數的實現上都是直接繼承view的



2.從函數被賦予（期望）的功能的角度分析

view：

measure（）：調用onMeasure（），final無法重寫

onMeasure（MeasureSpec）：設置自己的寬高

layout（int）：設置自己的位置

onLayout（）：空方法，子view不需要實現

draw（）：1.畫背景，2.調用onDraw（），3.畫修飾

onDraw（）：畫view自己圖案。



ViewGroup：

measure（）：調用onMeasure（），final無法被重寫

onMeasure：1.遍歷調用子view的measure（）2.設置自己的寬高

layout（）：在ViewGroup中被標記為final

onLayout（）：設置子view的位置即遍歷調用子view的layout（）

draw（）：final不可重寫，作用1.畫背景，2.調用onDraw（），3.調用dispatchDraw（） 畫子view，4.畫修飾

onDraw（）：我們可以重寫該方法，當不要在該方法裡去調用子view的draw（）,因為 draw（）裡面已經這樣做了，該方法的唯一作用是，如果我們想在ViewGroup裡畫一 些東西，比如背景，線條等，才來重寫該方法畫畫。



三.measure祥解

ViewGroup的 measure

ViewGroup的measure（）由外部調用，並且傳入外界設置的寬高（MeasureSpec）。measure（）是final的，所以不可重寫。接著measure（）會調用ViewGroup自己的onMeasure（），同時把measure（）傳進來的寬高傳給它。ViewGroup是不會自動調用子view的measure（）的，需要在ViewGroup的onMeasure（）裡自己調用子view的measure（），並且傳進去期望的寬高。ViewGroup並沒有重寫onMeasure（）

1.ViewGroup得到自己的寬高：通過measure（）傳進來的參數，在onMeasure（）中得到

2.ViewGroup設置自己的寬高：通過重寫onMeasure（）

3.ViewGroup要得到所有子view的寬高：可以通過獲取所有子view的layoutParams來計算。

4.ViewGroup設置子view的寬高：通過調用子view的measure（）並傳進去參數。當然，ViewGroup對子view設置的寬高只是子View的一個參考值，子view完全可以自己來定義寬高。

雖然ViewGroup沒有重寫view的onMeasure（）方法，但是它提供了measureChild（）和measureChildren（）來對子view繼續測量，其實內部就是獲取到子view再計算其MeasureSpec（通過子view的LayoutParams，可以是通過xml得到）

，然後調用子view的measure（）。



子View的measure

子view的measure（）方法由外界調用，一般為其父容器，並且傳進來寬高（MeasureSpec）。measure（）是final，不能被重寫。接著measure（）會調用自己的onMeasure（），同時傳進去寬高。從而確定view的寬高。在這裡，我們可以重寫onMeasure（），來設置view的寬高。

1.子View得到自己的寬高：通過measure（）傳進來的參數，在onMeasure（）中得到

2.子View設置自己的寬高：通過重寫onMeasure（）



注意事項

1.重寫view，如果要在xml布局文件裡使用，並且允許使用wrap_content屬性，則必須在重寫onMeasure（）時設定wrap_content的大小，否則就相當於match_parent（原因：當設置view的屬性為wrap_content時，其SpecMode為AT_MOST，specSize為parentSize，邏輯上跟match_parent一樣）做法如下：

其中mWidth和mHeight為原先設定的大小。



2.當view的onMeasure（）執行完後，可以通過調用getMeasuredWidth/Height（）來得到測量的結果。應該注意，Activity的生命周期和view的周期是不同步的，要先獲得view的准確測量結果，可以通過Activity的onWindowFocusChanged（）方法回調中獲取，或者通過對view設置post。





3.view裡面有一個重要的方法setWillNotDraw（boolean），當View不需要畫任何東西時（一般是ViewGroup）可以吧它設置為true。view默認設置為false，ViewGroup默認設置為true



4.子view在onMeasure（）裡設置的寬高最好跟layout（）裡的t-b，r-l對應。雖然我們可以不這樣做，當為避免混亂，最好做到一致，在不一致的情況下以layout（）裡的為准。getMeasureWidth/Height（）獲取的是onMeasure（）裡設置的寬高，getWidth/Height（）獲取的是最終的寬高但必須結果layout（）。



5.一個view原始的onMeasure（）和layout（）必須被調用過，父ViewGroup的dispatchDraw（）才會調用該view的onDraw（）

6.自定義view的xx（Context context）構造函數為Java中創建view對象時使用

xx（Context context，AttributeSet attrs）為在xml布局文件中使用









四.具體自定義過程及細節

Android的頂級view是DecorView(是一個FrameLayout)，包括了整個屏幕。DecorView包含了一個LinearLayout，該LinearLayout的上面是titleBar，下面是一個id為content的view，就是我們在Activity中調用setContentView（）時設置的view的位置。該view的寬為屏幕的寬度，mode為EXACTLY。高為屏幕除去titleBar後的高度，mode為EXACTLY



自定義view

1.重寫onMeasure（）

其中參數是MeasureSpec格式mode+size（具體查看表）該參數是根據父容器的MeasureSpec和該子view自身在xml裡設置的寬高參數得到的（當然前提得是父容器是調用measureChild（）來觸發子view的onMeasure（）的；或者父容器有根據自己的MeasureSpec和子view在xml裡的設置改變傳遞給子view的MeasureSpec）

view在onMeasure（）裡要做的事情就是設置自己的寬高即調用setMeasuredDimension（int width ,int height）或者直接super.onMeasure()。而view的高寬是要根據父容器傳給它的MeasureSpec來計算的。當SpecMode為EXACTLY時，直接把寬高設置為SpecSize就好。當SpecMode為AT_MOST時，此時的SpecSize為view所能設置的寬高的最大值，view一般在這種情況下回吧自己的尺寸設置為原先設置的默認尺寸。



2.重寫layout（）

子view的layout（）一般不需要做太多修改，因為父容器已經給它設置好需要的位置。



3.重寫onDraw（）

子view的onDraw（）功能和ViewGroup的不同，子view在這裡要把自己的內容圖案都畫出來。







自定義ViewGroup

1.重寫onMeasure（）

其中參數是MeasureSpec格式mode+size（具體查看表）該參數是根據父容器的MeasureSpec和自身在xml裡設置的寬高參數得到的（當然前提是父容器是調用measureChild（）來觸發子view的onMeasure（）的；或者父容器有根據自己的MeasureSpec和子view在xml裡的設置改變傳遞給子view的MeasureSpec）



ViewGroup在onMeasure（）裡面主要要做倆件事：



第一件事是觸發所有子view的onMeasure（）：

在onMeasure（）裡面ViewGroup要先觸發所有子view的onMeasure（），可以通過兩種方法1.調用measureChildren（），然後等子view的onMeasure（）執行後就可以調用子view的函數入getMeasureWidth/Height（）等來獲取測量結果。2.自己調用子view的measure（），然後傳進去MeasureSpec參數，從而觸發子view的onMeasure（），這裡要注意的是在傳給子view MeasureSepc的時候要根據ViewGroup自己的MeasureSpec和子view的LayoutParams設置好傳遞給子view的MeasureSpec（即measureChild（）的原理）。

一般情況下推薦使用第1種方法。



第二件事是設置自己的寬和高：

設置自己的寬高可以調用setMeasuredDimension（int width ,int height）;而設置寬高需要根據父容器傳進來的MeasureSpec（包含了父容器和自身xml布局設置的影響）和所有子view的參數。當ViewGroup在xml布局裡設置為Match_parent或者具體的數值時最好辦，可以直接確定寬高；當ViewGroup在xml布局裡設置為wrap_content時需要特殊處理（注意ViewGroup和View處理wrap_content是不同的），具體看該ViewGroup的功能。比如LinearLayout（vertical）在處理wrap_content的時候是獲取所有子view的高度和margin，相加的值和parentSize比，然後選擇小的那個設置為自己的高度。



2.重寫onLayout（）

ViewGroup的onLayout（）是一個空實現，我們必須重寫它。onLayout（）其作用就是調用所有子view的layout（）來設置子view的位置即左上角的坐標和右下角的坐標。在設置子view的位置的時候需要根據在子view的layoutParams和ViewGroup的特點。要做到子view的寬=|l - r|，高=|t - b|



3.重寫onDraw（）

在ViewGroup中，onDraw（）要做的事就是畫自己的一些背景，線條之類的。不要在onDraw（）裡面其調用子view的draw（），因為在ViewGroup的draw()裡已經遍歷了子view的draw（）了。















五.view的自定義屬性步驟

1.在res/values裡創建attrs.xml文件，再在裡面聲明屬性，如下

其中sutext為屬性名，string為屬性的特性，而declare-styleable則聲明了一個屬性集，其name要與自定義的view的名字相同。

2.在布局文件中使用自定義屬性

首先要聲明命名空間

在Android studio中統一用如下格式，su可自定義

eclipse中用以下格式

後面為包名。

聲明命名空間後就可以使用了

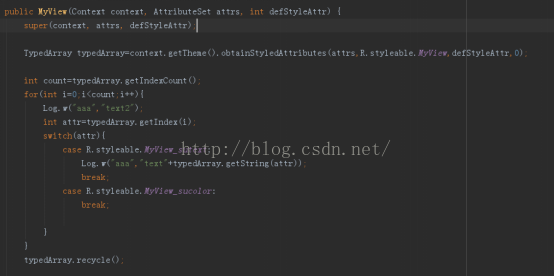

3.在view中獲取自定義屬性
