這裡主要記錄幾個TV問題的解決方案,如果對這個不感興趣的其實就不用往下看了。
這幾天有一個需求就是要求出一個TV版本的app,之前沒有具體的了解Tv版的app有手機端的app到底有什麼區別,因此就做了一下研究,寫了些Demo,在做的過程中確實出現了好幾個問題。一開始碰到這些問題時,淺嘗辄止的試了試,發現很多都沒有解決方案,本著外事問google的,search了一把,也沒有結果,可能是TV做的人比較少,網上搜出來的都是照著谷歌官方的樣例實現了一把而已,因此就仔細的研究了一下這些問題,這裡把解決這些問題的方案描述出來,希望其他人能少走彎路,如果有更好的解決方案也希望大家探討分享。

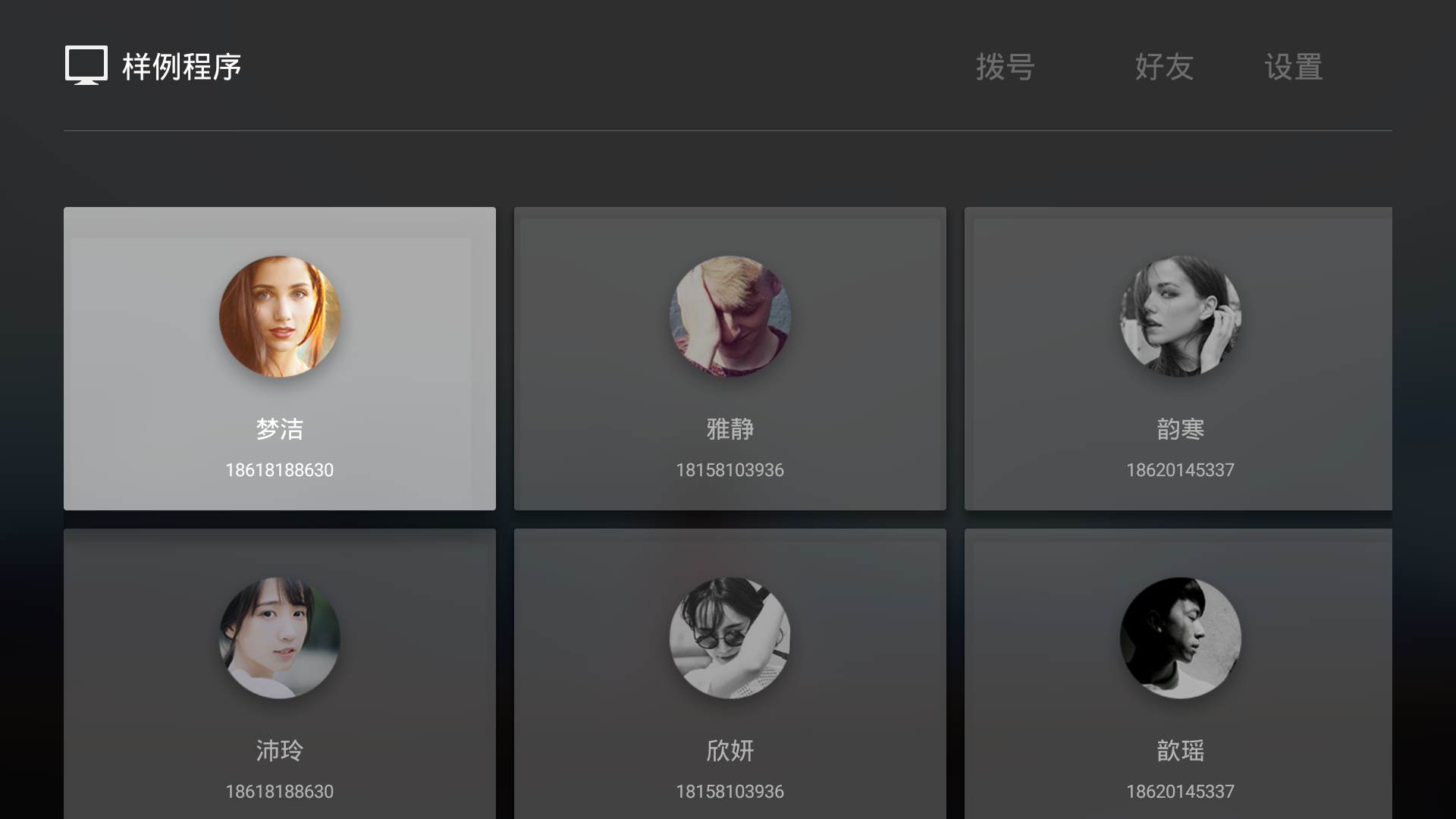

這裡我們做了一個demo,demo界面如下,以下的圖都是最終運行後截出的圖,由於是在模擬器上截圖,導致了控件加載不完全,但是在真是的機頂盒上是沒有問題的,以下的圖將就著看吧:
雖然google官方寫的是手機app不用做太多改動就可以運行在Tv上,但是終究兩種還是有部分區別的,這裡還是要針對TV版做部分設置。
首先是配置文件的改動,需要在AndroidManifest中配置如下屬性:
同時還需要配置一個action為android.intent.action.MAIN,category為android.intent.category.LEANBACK_LAUNCHER的Activity,類似如下:
如果記不住上面需要配置的內容其實也沒有關系,可以新創建一個TV工程,默認創建的TV工程就已經包含了上述的配置,並且該工程就相當於一個demo了,是可以直接運行的一個工程,裡面包含了Tv開發的很多控件,如果你要學習這也是很好的學習資料了,其實後續的內容也是根據這裡的內容進行參照學習的。
這裡附帶一句,Android的sdk中的samples中的tv樣例程序直接導入是運行不起來的,需要修改很多東西,但是實質內容與新創建的工程沒有什麼區別,因此也可以不用導入樣例程序進行學習了。
根據前面的樣例圖,主界面配置頁面如下:
<framelayout android:id="@+id/tab_container" android:layout_height="match_parent" android:layout_width="match_parent"></framelayout>
界面的代碼如下:
public class HomeActivity extends Activity implements View.OnClickListener {
public static void start(Context context) {
Intent intent = new Intent(context, HomeActivity.class);
context.startActivity(intent);
}
private static final String[] TAGS = {"dial", "contact", "my"};
private FragmentManager manager;
private int showTabIndex = -1;
private TextView dialTab;
private TextView contactTab;
private TextView myTab;
@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_home);
findViews();
setViewsListener();
init();
selectTab(0);
}
private void findViews() {
dialTab = (TextView) findViewById(R.id.dial_tab);
contactTab = (TextView) findViewById(R.id.contact_tab);
myTab = (TextView) findViewById(R.id.settings_tab);
}
private void setViewsListener() {
dialTab.setOnClickListener(this);
contactTab.setOnClickListener(this);
myTab.setOnClickListener(this);
}
private void init() {
manager = getFragmentManager();
}
private void selectTab(int index) {
if (index == showTabIndex) {
return;
}
dialTab.setSelected(index == 0);
contactTab.setSelected(index == 1);
myTab.setSelected(index == 2);
FragmentTransaction transaction = manager.beginTransaction();
hideFragment(showTabIndex, transaction);
showTabIndex = index;
showFragment(showTabIndex, transaction);
transaction.commit();
}
private void hideFragment(int tabIndex, FragmentTransaction transaction) {
Fragment fragment = getFragmentByIndex(tabIndex);
if (fragment != null) {
transaction.hide(fragment);
}
}
private Fragment getFragmentByIndex(int index) {
if (index >= 0 && index < TAGS.length) {
return manager.findFragmentByTag(TAGS[index]);
}
return null;
}
private void showFragment(int tabIndex, FragmentTransaction transaction) {
Fragment fragment = getFragmentByIndex(tabIndex);
if (fragment == null) {
switch (tabIndex) {
case 0:
fragment = new DialFragment();
break;
case 1:
/* fragment = new ContactFragment();*/
fragment = new VerticalGridFragment();
break;
case 2:
fragment = new MyFragment();
break;
}
transaction.add(R.id.tab_container, fragment, TAGS[tabIndex]);
//transaction.addToBackStack(TAGS[tabIndex]);
} else {
transaction.show(fragment);
}
}
@Override
public void onClick(View v) {
switch (v.getId()) {
case R.id.dial_tab:
selectTab(0);
return;
case R.id.contact_tab:
selectTab(1);
return;
case R.id.settings_tab:
selectTab(2);
// VerticalGridActivity.start(this);
return;
}
}
}
該界面主要采用Fragment來實現三個界面,分別為撥號頁面,好友,設置界面,其中撥號界面又包含兩個子的Fragment,我們來繼續看看撥號界面與好友界面,設置界面是一個充數的界面啥都沒有做。
首先來看看撥號界面的配置代碼:
<framelayout android:id="@+id/dial_pan" android:layout_height="match_parent" android:layout_weight="1" android:layout_width="0dp">
</framelayout>
<framelayout android:id="@+id/contact_pan" android:layout_height="match_parent" android:layout_marginleft="@dimen/gap_12_dp" android:layout_weight="3" android:layout_width="0dp"></framelayout>
對應的界面代碼如下:
public class DialFragment extends Fragment{
public DialFragment() {
// Required empty public constructor
}
/**
* Use this factory method to create a new instance of
* this fragment using the provided parameters.
*
* @return A new instance of fragment DialFragment.
*/
public static DialFragment newInstance() {
DialFragment fragment = new DialFragment();
return fragment;
}
@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
}
@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
return inflater.inflate(R.layout.fragment_dial, container, false);
}
@Override
public void onActivityCreated(Bundle savedInstanceState) {
super.onActivityCreated(savedInstanceState);
addFragments();;
}
private void addFragments() {
FragmentTransaction transaction = getChildFragmentManager().beginTransaction();
transaction.replace(R.id.dial_pan, new DialPanFragment());
VerticalGridFragment fragment = new VerticalGridFragment();
Bundle args = new Bundle();
args.putInt(Extra.COLUMNS, Extra.DIAL_COLUMNS);
fragment.setArguments(args);
transaction.replace(R.id.contact_pan, fragment);
transaction.commit();
}
}

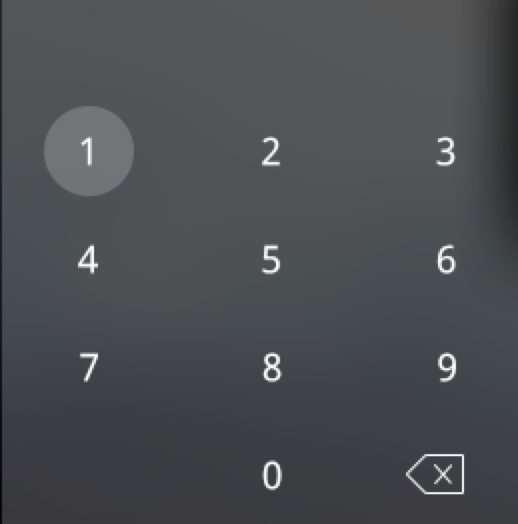

撥號界面被分成了兩部分,一部分為撥號盤,一部分為聯系人,分別占據了屏幕一份和三份,右邊的聯系人與主界面的好用共用了同一個Fragment,因此這裡我們再看看接下來的兩個界面,首先我們看看撥號盤的界面代碼。
由於只做展示,因此代碼寫的很粗糙,界面直接寫了N個按鈕的代碼,配置界面如下:
對應的界面代碼如下:
public class DialPanFragment extends Fragment implements View.OnClickListener {
private TextView showPhone;
private ImageView dialBnt;
public DialPanFragment() {
// Required empty public constructor
}
@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
return inflater.inflate(R.layout.fragment_dial_pan, container, false);
}
@Override
public void onActivityCreated(Bundle savedInstanceState) {
super.onActivityCreated(savedInstanceState);
findViews();
}
private void findViews() {
showPhone = (TextView) getView().findViewById(R.id.show_phone);
dialBnt = (ImageView) getView().findViewById(R.id.dial_icon);
dialBnt.setOnClickListener(this);
dialBnt.setTag(-2);
dialBnt.setEnabled(false);
View view0 = getView().findViewById(R.id.input_key_number_0);
view0.setTag(0);
view0.setOnClickListener(this);
View view1 = getView().findViewById(R.id.input_key_number_1);
view1.setTag(1);
view1.setOnClickListener(this);
view1.setNextFocusUpId(R.id.dial_tab);
View view2 = getView().findViewById(R.id.input_key_number_2);
view2.setTag(2);
view2.setOnClickListener(this);
view2.setNextFocusUpId(R.id.dial_tab);
View view3 = getView().findViewById(R.id.input_key_number_3);
view3.setTag(3);
view3.setOnClickListener(this);
view3.setNextFocusUpId(R.id.dial_tab);
View view4 = getView().findViewById(R.id.input_key_number_4);
view4.setTag(4);
view4.setOnClickListener(this);
View view5 = getView().findViewById(R.id.input_key_number_5);
view5.setTag(5);
view5.setOnClickListener(this);
View view6 = getView().findViewById(R.id.input_key_number_6);
view6.setTag(6);
view6.setOnClickListener(this);
View view7 = getView().findViewById(R.id.input_key_number_7);
view7.setTag(7);
view7.setOnClickListener(this);
View view8 = getView().findViewById(R.id.input_key_number_8);
view8.setTag(8);
view8.setOnClickListener(this);
View view9 = getView().findViewById(R.id.input_key_number_9);
view9.setTag(9);
view9.setOnClickListener(this);
View viewDel = getView().findViewById(R.id.input_key_number_del);
viewDel.setTag(-1);
viewDel.setOnClickListener(this);
}
@Override
public void onClick(View v) {
int tag = (int) v.getTag();
if (tag == -2) {
dial();
} else if (tag == -1) {// DEL
delNumber();
} else {
inputNumber(tag);
}
}
private void delNumber() {
String text = showPhone.getText().toString();
if (text != null && text.length() > 0) {
text = text.substring(0, text.length() - 1);
showPhone.setText(text);
}
dialBtnState(text);
}
private void inputNumber(int tag) {
String text = showPhone.getText().toString();
if (text == null) {
text = new String(String.valueOf(tag));
} else {
text = text + tag;
}
dialBtnState(text);
showPhone.setText(text);
}
private void dial() {
String text = showPhone.getText().toString();
int len = TextUtils.isEmpty(text) ? 0 : text.length();
if (len != 11) {
ToastUtil.showToast("你輸入的賬號不合法!");
showPhone.setText("");
} else {
String uid = ContactProvider.getUidByPhone(text);
if (TextUtils.isEmpty(uid)) {
ToastUtil.showToast("該賬號不存在!");
} else {
// TODO
}
}
}
private void dialBtnState(String text) {
dialBnt.setEnabled(!TextUtils.isEmpty(text));
}
}
最後我們再來看看好友界面,改界面本地是沒有xml的,因此我們直接來看看代碼:
這裡將使用到數據bean,與數據源的代碼也貼出來如下:
public class Contact implements Parcelable {
private String phone;
private int headResId;
private String name;
public String getPhone() {
return phone;
}
public void setPhone(String phone) {
this.phone = phone;
}
public int getHeadResId() {
return headResId;
}
public void setHeadResId(int headResId) {
this.headResId = headResId;
}
public String getName() {
return name;
}
public void setName(String name) {
this.name = name;
}
public Contact() {
}
public Contact(Parcel in) {
phone = in.readString();
headResId = in.readInt();
name = in.readString();
}
public int describeContents() {
return 0;
}
@Override
public void writeToParcel(Parcel dest, int flags) {
dest.writeString(phone);
dest.writeInt(headResId);
dest.writeString(name);
}
@Override
public String toString() {
StringBuilder sb = new StringBuilder(200);
sb.append("Contact{");
sb.append("phone='" + phone + '\'');
sb.append(", headResId='" + headResId + '\'');
sb.append(", name='" + name + '\'');
sb.append('}');
return sb.toString();
}
public static final Creator CREATOR = new Creator() {
public Contact createFromParcel(Parcel in) {
return new Contact(in);
}
public Contact[] newArray(int size) {
return new Contact[size];
}
};
}
//////
public class ContactProvider {
private static List contactList;
private static Context sContext;
private static int[] head = {R.drawable.avater1, R.drawable.avater2, R.drawable.avater3, R.drawable.avater4, R
.drawable.avater5, R.drawable.avater6, R.drawable.avater7, R.drawable.avater8, R.drawable.avater9, R
.drawable.avater10, R.drawable.avater11, R.drawable.avater12};
private static String[] names = {"夢潔", "雅靜", "韻寒", "莉姿", "沛玲", "欣妍", "歆瑤", "凌菲", "靖瑤", "瑾萱", "芳蕤", "若華"};
private static String[] phones = {"18618188630", "18158103936", "18620145337", "15116333186", "18618188630",
"18158103936", "18620145337", "15116333186", "18618188630", "18158103936", "18620145337", "18767106408"};
public static void setContext(Context context) {
if (sContext == null)
sContext = context;
}
public static List getContactList() {
buildContact();
return contactList;
}
public static List buildContact() {
if (null != contactList) {
return contactList;
}
contactList = new ArrayList();
for (int i = 0; i < 12; ++i) {
contactList.add(buildContactInfo(phones[i], names[i], head[i]));
}
return contactList;
}
private static Contact buildContactInfo(String phone, String name, int resId) {
Contact contact = new Contact();
contact.setPhone(phone);
contact.setName(name);
contact.setHeadResId(resId);
return contact;
}
}
/*
* VerticalGridFragment shows a grid of videos
*/
public class VerticalGridFragment extends android.support.v17.leanback.app.VerticalGridFragment {
private static final String TAG = "VerticalGridFragment";
private static final int DEFAULT_COLUMNS = 4;
private int numColumns = DEFAULT_COLUMNS;
private ArrayObjectAdapter mAdapter;
@Override
public void onCreate(Bundle savedInstanceState) {
Log.d(TAG, "onCreate");
super.onCreate(savedInstanceState);
//setTitle(getString(R.string.vertical_grid_title));
getParams();
setupFragment();
}
@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
View root = super.onCreateView(inflater, container, savedInstanceState);
return root;
}
private void setupFragment() {
VerticalGridPresenter gridPresenter = new VerticalGridPresenter(FocusHighlight.ZOOM_FACTOR_NONE);
gridPresenter.setNumberOfColumns(numColumns);
//gridPresenter.setShadowEnabled(false);
setGridPresenter(gridPresenter);
mAdapter = new ArrayObjectAdapter(new ContactPresenter());
List contacts = ContactProvider.getContactList();
mAdapter.addAll(0, contacts);
setAdapter(mAdapter);
setOnItemViewClickedListener(new ItemViewClickedListener());
setOnItemViewSelectedListener(new ItemViewSelectedListener());
}
public void getParams() {
if (getArguments() != null) {
numColumns = getArguments().getInt(Extra.COLUMNS);
}
}
private final class ItemViewClickedListener implements OnItemViewClickedListener {
@Override
public void onItemClicked(Presenter.ViewHolder itemViewHolder, Object item, RowPresenter.ViewHolder
rowViewHolder, Row row) {
if (item instanceof Contact) {
Contact contact = (Contact) item;
// TODO
}
}
}
private final class ItemViewSelectedListener implements OnItemViewSelectedListener {
@Override
public void onItemSelected(Presenter.ViewHolder itemViewHolder, Object item, RowPresenter.ViewHolder
rowViewHolder, Row row) {
}
}
}
在Fragment中我們自己實現了一個ContactPresenter,該Presenter是仿照官方的CardPresenter,但是CardPresenter中使用的ImageCardView是系統support包中提供的控件,而ContactPresenter中使用的是自己自定義的控件, 代碼如下:
public class ContactPresenter extends Presenter {
private static final String TAG = "CardPresenter";
private static int sSelectedBackgroundColor;
private static int sDefaultBackgroundColor;
@Override
public ViewHolder onCreateViewHolder(ViewGroup parent) {
Log.d(TAG, "onCreateViewHolder");
sDefaultBackgroundColor = parent.getResources().getColor(R.color.white_35_transparent);
sSelectedBackgroundColor = parent.getResources().getColor(R.color.white_60_transparent);
ContactView contactView = new ContactView(parent.getContext()) {
@Override
public void setSelected(boolean selected) {
updateCardBackgroundColor(this, selected);
super.setSelected(selected);
}
};
contactView.setFocusable(true);
contactView.setFocusableInTouchMode(true);
updateCardBackgroundColor(contactView, false);
return new ViewHolder(contactView);
}
private static void updateCardBackgroundColor(ContactView view, boolean selected) {
int color = selected ? sSelectedBackgroundColor : sDefaultBackgroundColor;
view.setBackgroundColor(color);
//view.findViewById(R.id.info_field).setBackgroundColor(color);
}
@Override
public void onBindViewHolder(ViewHolder viewHolder, Object item) {
Contact contact = (Contact) item;
ContactView contactView = (ContactView) viewHolder.view;
Log.d(TAG, "onBindViewHolder");
contactView.setHead(contact.getHeadResId());
contactView.setName(contact.getName());
contactView.setPhone(contact.getPhone());
}
@Override
public void onUnbindViewHolder(ViewHolder viewHolder) {
Log.d(TAG, "onUnbindViewHolder");
ContactView contactView = (ContactView) viewHolder.view;
// Remove references to images so that the garbage collector can free up memory
contactView.setHead(0);
}
}
ContactView是一個繼承自LinearLayout的自定義控件,包含了一個ImageView和兩個TextView。
到此整個界面的代碼就完成了,接下來我們來看看遇到的問題。
問題1:控件遙控器不能選中,不能導航
出現這種問題往往是控件沒有設置android:focusable=”true”屬性,只有默認能夠選中焦點的才不需要設置改屬性,比如Button,EditText。
問題2:控件選中後,看不出選中效果
由於默認選中是沒有視覺效果的,因此你需要對控件設置選中效果,比如說背景圖片,以前在手機上可能只需要設置selector中的pressed屬性,或者selected屬性,現在針對TV你必須要設置focused屬性,比如撥號鍵盤選中後會出現一個圓形的選中背景框, 如下:
要實現上述效果,因此對每一鍵盤輸入按鈕添加如下的selector。
key_board_hover.xml
問題3:TV launcher中沒有入口圖標
如果需要出現入口圖標,你必須要在AndroidManifest中配置action為android.intent.action.MAIN,category為android.intent.category.LAUNCHER的Activity。該配置與上面的LEANBACK_LAUNCHER不沖突,可以對入口Activity配置LAUNCHER,之後一個頁面配置LEANBACK_LAUNCHER,配置如下:
問題4:TV launcher中的圖標不清晰,太糊
如果直接將手機app的launcher圖標直接使用到TV中,則圖標會拉伸,由於TV的圖標往往都比較大,拉伸後就會變糊,因此需要重新切launcher圖標,手機裡面是48*48, 72*72,96*96等,而tv需要更大的尺寸,雖然沒有在官方找到建議的尺寸,但是這裡推薦一個尺寸180*180,可以多個文件夾都放同一個圖標,這樣界面加載的圖標就會變得清晰。
問題5:遙控器導航下一個不是自己希望導航的控件
系統中如果界面中有多個可focus的控件,上下左右導航,則會找到與當前控件最鄰近的控件作為下一個選中的控件,因此如果你確切想指定下一個導航的控件,則可以指定下一個控件的ID,只要該id在當前顯示的界面中,比如向上 view1.setNextFocusUpId(R.id.dial_tab);
問題6:官方VerticalGridFragment加載後,默認選中第一個,但是第一個占據了整個界面。
該問題應該是官方的一個bug,如果不是第一次加載VerticalGridFragment,則不會出現該問題,並且我嘗試了多個版本的,都會出現該問題,原因是選中後系統會在在選中的控件後插入兩幀NonOverlappingView,插入的布局代碼如下:
該布局插入了兩幀NonOverlappingView,每一幀都使用了一個.9圖標作為背景,而當系統第一次加載時,最終第一個選中的控件寬高計算錯誤,計算成了一個16777211類似的一個值,遠遠超出了界面的大小,解決方案如下:
方案1,將布局中的match_parent改為wrap_content
方案2,對VerticalGridFragment中使用的VerticalGridPresenter設置ShadowEnabled,如gridPresenter.setShadowEnabled(false);
方案3,替換掉.9圖片
問題6:官方VerticalGridFragment加載後,如果ArrayObjectAdapter使用的是自己實現的Presenter,而Presenter使用的不是系統提供的ImageCardView,則會導致選中效果不居中,當選中效果放大後會向右向下覆蓋,而不是在當前位置放大覆蓋四周。
該問題,我查了對應的style、只有針對ImageCardView的style,我也還沒有仔細研究怎麼調整,不過這裡給出一個避免的方案,對VerticalGridPresenter選中後的高亮效果選擇為不放大,如new VerticalGridPresenter(FocusHighlight.ZOOM_FACTOR_NONE)。
問題6:VerticalGridFragment頂層控件不能向上導航,比如不能導航到撥號,好友控件
該問題其實是被系統給攔截了。系統的VerticalGridFragment加載了lb_vertical_grid_fragment布局,該布局包含了一個BrowseFrameLayout,對
BrowseFrameLayout設置了setOnFocusSearchListener。如下:
private void setupFocusSearchListener() {
BrowseFrameLayout browseFrameLayout = (BrowseFrameLayout) getView().findViewById(
R.id.grid_frame);
browseFrameLayout.setOnFocusSearchListener(getTitleHelper().getOnFocusSearchListener());
}
當系統在VerticalGridPresenter最頂層時,向上找最近一個控件時,發現當前布局已經沒有控件,則會向父布局查找,代碼如下:
public View focusSearch(View focused, int direction) {
if (isRootNamespace()) {
// root namespace means we should consider ourselves the top of the
// tree for focus searching; otherwise we could be focus searching
// into other tabs. see LocalActivityManager and TabHost for more info
return FocusFinder.getInstance().findNextFocus(this, focused, direction);
} else if (mParent != null) {
return mParent.focusSearch(focused, direction);
}
return null;
}
而VerticalGridPresenter的父布局則是BrowseFrameLayout,因此最終執行的是上面設置的getTitleHelper().getOnFocusSearchListener(),我們去看看改listener:
private final BrowseFrameLayout.OnFocusSearchListener mOnFocusSearchListener =
new BrowseFrameLayout.OnFocusSearchListener() {
@Override
public View onFocusSearch(View focused, int direction) {
if (focused != mTitleView && direction == View.FOCUS_UP) {
return mTitleView;
}
final boolean isRtl = ViewCompat.getLayoutDirection(focused) ==
View.LAYOUT_DIRECTION_RTL;
final int forward = isRtl ? View.FOCUS_LEFT : View.FOCUS_RIGHT;
if (mTitleView.hasFocus() && direction == View.FOCUS_DOWN || direction == forward) {
return mSceneRoot;
}
return null;
}
};
發現問題所在沒有,當focused != mTitleView && direction == View.FOCUS_UP時,強制指定了mTitleView,就算沒有沒有顯示title,效果也一樣。我認為這應該算系統的一個bug,那怎麼解決吶?
我們可以重寫一個一模一樣的lb_vertical_grid_fragment,自己寫的布局會覆蓋掉系統的布局,再將BrowseFrameLayout重寫成我們自己的BrowseFrameLayout。如下
public class BrowseFrameLayout extends android.support.v17.leanback.widget.BrowseFrameLayout {
public BrowseFrameLayout(Context context) {
super(context);
}
public BrowseFrameLayout(Context context, AttributeSet attrs) {
super(context, attrs);
}
public BrowseFrameLayout(Context context, AttributeSet attrs, int defStyle) {
super(context, attrs, defStyle);
}
/**
* Sets a {@link OnFocusSearchListener}.
*/
public void setOnFocusSearchListener(OnFocusSearchListener listener) {
}
}
這樣就可以實現向上導航的功能了。
可能還有這樣或者那樣的問題這裡沒有遇到,希望大家指正上面的問題,也可以探討遇到的新問題。
在之前的一篇博客Android 異步消息處理機制:Looper、Handler、Message中,我們講解了Looper、Handler、Message三者的關系。實際開
為什麼要用,我想離線地圖的好處是不言而喻的,所以很多人做系統的時候都會考慮用離線地圖。在此,我給大家介紹幾種Arcgis For Android下加載離線地圖的方式。
之前使用asp.net開發軟件的過程中也使用GridView,發現android裡面也有這麼一個控件,使用方法有點相似,都是使用適配器將數據綁定到這個控件,
先給大家展示下效果圖:不知道大家對效果圖感覺怎麼樣,個人覺還不錯,感興趣的朋友可以參考下實現代碼哦。public class ToggleButton extends V
