Android Vector曲折的兼容之路

編輯：關於Android編程

兩年前寫書的時候，就在研究Android L提出的Vector，可研究下來發現，完全不具備兼容性，相信這也是它沒有被廣泛使用的一個原因，經過Google的不懈努力，現在Vector終於迎來了它的春天。在文章後面，會給出本文的Demo和效果圖，並開源在Github

Vector Drawable

Android 5.0發布的時候，Google提供了Vector的支持。Vector Drawable相對於普通的Drawable來說，有以下幾個好處：

Vector圖像可以自動進行適配，不需要通過分辨率來設置不同的圖片 Vector圖像可以大幅減少圖像的體積，同樣一張圖，用Vector來實現，可能只有PNG的幾十分之一使用簡單，很多設計工具，都可以直接導出SVG圖像，從而轉換成Vector圖像功能強大，不用寫很多代碼就可以實現非常復雜的動畫成熟、穩定，前端已經非常廣泛的進行使用了

Vector圖像剛發布的時候，是只支持Android 5.0+的，對於Android pre-L的系統來說，並不能使用，所以，可以說那時候的Vector並沒有什麼卵用。不過自從AppCompat 23.2之後，Google對p-View的Android系統也進行了兼容，也就是說，Vector可以使用於Android 2.1以上的所有系統，只需要引用com.android.support:appcompat-v7:23.2.0以上的版本就可以了，這時候，Vector應該算是迎來了它的春天。

如何獲得Vector圖像

概念

首先，需要講解兩個概念——SVG和Vector。

SVG，即Scalable Vector Graphics 矢量圖，這種圖像格式在前端中已經使用的非常廣泛了，詳見WIKI：https://en.wikipedia.org/wiki/Scalable_Vector_Graphics

Vector，在Android中指的是Vector Drawable，也就是Android中的矢量圖，詳見：https://developer.android.com/reference/android/graphics/drawable/VectorDrawable.html

因此，可以說Vector就是Android中的SVG實現，因為Android中的Vector並不是支持全部的SVG語法，也沒有必要，因為完整的SVG語法是非常復雜的，但已經支持的SVG語法已經夠用了，特別是Path語法，幾乎是Android中Vector的標配，詳細可以參考：http://www.w3.org/TR/SVG/paths.html

Vector語法簡介

Android以一種簡化的方式對SVG進行了兼容，這種方式就是通過使用它的Path標簽，通過Path標簽，幾乎可以實現SVG中的其它所有標簽，雖然可能會復雜一點，但這些東西都是可以通過工具來完成的，所以，不用擔心寫起來會很復雜。

Path指令解析如下所示：

支持的指令：

M = moveto(M X,Y) ：將畫筆移動到指定的坐標位置 L = lineto(L X,Y) ：畫直線到指定的坐標位置 H = horizontal lineto(H X)：畫水平線到指定的X坐標位置 V = vertical lineto(V Y)：畫垂直線到指定的Y坐標位置 C = curveto(C X1,Y1,X2,Y2,ENDX,ENDY)：三次貝賽曲線 S = smooth curveto(S X2,Y2,ENDX,ENDY) Q = quadratic Belzier curve(Q X,Y,ENDX,ENDY)：二次貝賽曲線 T = smooth quadratic Belzier curveto(T ENDX,ENDY)：映射 A = elliptical Arc(A RX,RY,XROTATION,FLAG1,FLAG2,X,Y)：弧線 Z = closepath()：關閉路徑

使用原則:

坐標軸為以(0,0)為中心，X軸水平向右，Y軸水平向下所有指令大小寫均可。大寫絕對定位，參照全局坐標系；小寫相對定位，參照父容器坐標系指令和數據間的空格可以省略同一指令出現多次可以只用一個

注意，’M’處理時，只是移動了畫筆，沒有畫任何東西。它也可以在後面給出上同時繪制不連續線。

關於這些語法，開發者需要的並不是全部精通，而是能夠看懂即可，其它的都可以交給工具來實現。

從PNG到SVG

設計師

要從一般使用的PNG圖像轉換到SVG圖像，對於設計師來說，並不是一件難事，因為大部分的設計工具（PS、Illustrator等等）都支持導出各種格式的圖像，如PNG、JPG，當然，也包括SVG，因此，設計師可以完全按照原有的方式進行設計，只是最後導出的時候，選擇SVG即可。

程序員

不要求開發者都去學習使用這些設計工具，開發者可以利用一些工具，自己轉換一些比較基礎的圖像，http://inloop.github.io/svg2android/ 就是這樣一個非常牛逼的網站，可以在線將普通圖像轉換為Android Vector Drawable。如圖所示：

這裡寫圖片描述

或者，還可以使用SVG的編輯器來進行SVG圖像的編寫，例如http://editor.method.ac/

這裡寫圖片描述

使用Android Studio

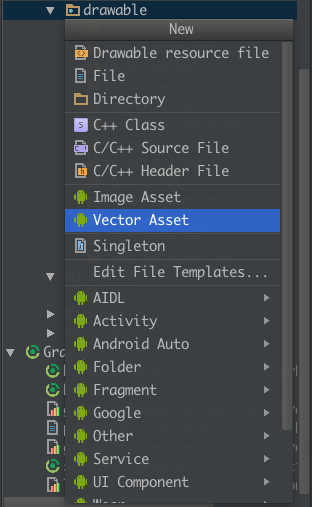

利用Android Studio的Vector Asset，可以非常方便的創建Vector圖像，甚至可以直接通過本地的SVG圖像來生成Vector圖像，如圖所示：

這裡寫圖片描述

進去之後，就可以生成VectZ喎?/kf/ware/vc/" target="_blank" class="keylink">vcs28z/GjrMjnzbzL+cq+o7o8L3A+DQo8cD48aW1nIGFsdD0="這裡寫圖片描述" src="/uploadfile/Collfiles/20160707/201607070912101011.png" title="\" />

Google的兼容之路

只兼容L+

Vector是在Android L中提出來的新概念，所以在剛開始的時候是只兼容L+的。

Gradle Plugin 1.5的兼容

從Gradle Plugin 1.5開始，Google支持了一種兼容方式，即在Android L之上，使用Vector，而在L之下，則使用Gradle將Vector生成PNG圖像。

Android gradle plugin 1.5發布以後，加入了一個跟VectorDrawable有關的新功能。Android build tools 提供了另外一種解決兼容性的方案，如果編譯的版本是5.0之前的版本，那麼build tools 會把VectorDrawable生成對應的png圖片，這樣在5.0以下的版本則使用的是生成的png圖，而在5.0以上的版本中則使用VectorDrawable.在build.gradle添加generatedDensities配置，可以配置生成的png圖片的密度。

AppCompat23.2的兼容

從AppCompat23.2開始，Google開始支持在低版本上使用Vector。

靜態Vector圖像

我們有很多方法能夠得到這些Vector，那麼如何使用它們呢，Android 5.0以上的使用就不講了，不太具有普遍代表性，我們從pre-L版本的兼容開始做起。

pre-L版本兼容

VectorDrawableCompat依賴於AAPT的一些功能，它能保持最近矢量圖使用的添加的屬性ID，以便他們可以被pre-L版本之前的引用。

在Android 5.0之前使用Vector，需要aapt來對資源進行一些處理，這一過程可以在aapt的配置中進行設置，如果沒有啟用這樣一個flag，那麼在5.0以下的設備上運行就會發生android.content.res.Resources$NotFoundException。

首先，你需要在項目的build.gradle腳本中，增加對Vector兼容性的支持，代碼如下所示：

使用Gradle Plugin 2.0以上：

android {

    defaultConfig {
        vectorDrawables.useSupportLibrary = true
    }
}

使用Gradle Plugin 2.0以下，Gradle Plugin 1.5以上：

android {
  defaultConfig {
    // Stops the Gradle plugin’s automatic rasterization of vectors
    generatedDensities = []
  }
  // Flag to tell aapt to keep the attribute ids around
  aaptOptions {
    additionalParameters "--no-version-vectors"
  }
}

像前面提到的，這種兼容方式實際上是先關閉AAPT對pre-L版本使用Vector的妥協，即在L版本以上，使用Vector，而在pre-L版本上，使用Gradle生成相應的PNG圖片，generatedDensities這個數組，實際上就是要生成PNG的圖片分辨率的數組，使用appcompat後就不需要這樣了。

當然，最重要的還是添加appcompat的支持：

compile 'com.android.support:appcompat-v7:23.4.0'

同時，確保你使用的是AppCompatActivity而不是普通的Activity。

Vector圖像

一個基本的Vector圖像，實際上也是一個xml文件，如下所示：

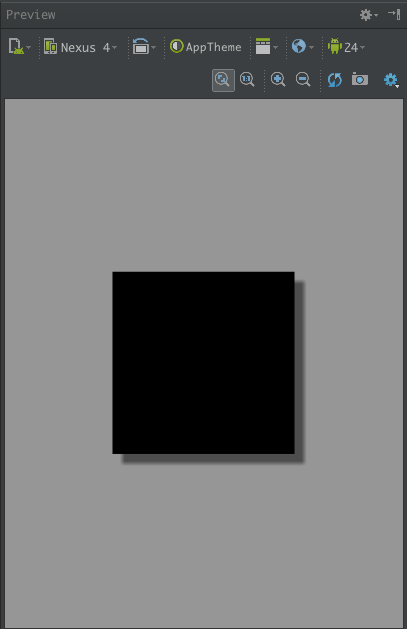

顯示如圖所示：

這裡寫圖片描述

這裡需要解釋下這裡的幾個標簽：

android:width \ android:height:定義圖片的寬高 android:viewportHeight \ android:viewportWidth:定義圖像被劃分的比例大小，例如例子中的500，即把200dp大小的圖像劃分成500份，後面Path標簽中的坐標，就全部使用的是這裡劃分後的坐標系統。

這樣做有一個非常好的作用，就是將圖像大小與圖像分離，後面可以隨意修改圖像大小，而不需要修改PathData中的坐標。

android:fillColor:PathData中的這些屬性就不詳細講了，與Canvas繪圖的屬性基本類似。

在控件中使用

有了靜態的Vector圖像，就可以在控件中使用了。

可以發現，這裡我們使用的都是普通的ImageView，好像並不是AppcomatImageView，這是因為使用了Appcomat後，系統會自動把ImageView轉換為AppcomatImageView。

ImageView\ImageButton

對於ImageView這樣的控件，要兼容Vector圖像，只需要將之前的android:src屬性，換成app:srcCompat即可，示例代碼如下所示：

在代碼中設置的話，代碼如下所示：

ImageView iv = (ImageView) findViewById(R.id.iv);
iv.setImageResource(R.drawable.vector_image);

setBackgroundResource也是可以設置Vector的API

Button

Button並不能直接使用app:srcCompat來使用Vector圖像，需要通過Selector來進行使用，首先，創建兩個圖像，用於Selector的兩個狀態，代碼如下所示：

selector1.xml

selector2.xml

selector.xml

非常簡單，只是把普通的Selector中的圖像換成了Vector圖像而已，接下來，在Button中使用這個Selector即可：

然後運行，如果你認為可以運行，那就是太天真了，都說了是兼容，怎麼能沒有坑呢，這裡就是一個坑……

這個坑實際上是有歷史淵源的，Google的一位開發者在博客中寫到：

First up, this functionality was originally released in 23.2.0, but then we found some memory usage and Configuration updating issues so we it removed in 23.3.0. In 23.4.0 (technically a fix release) we’ve re-added the same functionality but behind a flag which you need to manually enable.

實際上，他們的這個改動，就影響了類似DrawableContainers（DrawableContainers which reference other drawables resources which contain only a vector resource）這樣的類，它的一個典型，就是Selector（StateListDrawable也是）。這個開發者在文中提到的flag，就是下面的這段代碼，放在Activity的前面就可以了：

static {
    AppCompatDelegate.setCompatVectorFromResourcesEnabled(true);
}

開啟這個flag後，你就可以正常使用Selector這樣的DrawableContainers了。同時，你還開啟了類似android:drawableLeft這樣的compound drawable的使用權限，以及RadioButton的使用權限，以及ImageView’s src屬性。

RadioButton

RadioButton的Button同樣可以定義，代碼如下所示：

動態Vector基礎

動態Vector才是Android Vector Drawable的精髓所在

動態的Vector需要通過animated-vector標簽來進行實現，它就像一個粘合劑，將控件與Vector圖像粘合在了一起，一個基礎的animated-vector代碼如下所示：

實際上這裡面只有兩個重點是需要關注的，XXXXX1和XXXXX2。一個具體的示例如下所示：

這裡表示目標圖像是drawable/ic_arrow，對left、right分別使用了anim_left、anim_right動畫。這裡的name屬性，就是在靜態Vector圖像中group或者path標簽的name屬性。

animated-vector標簽在現在的Android Studio中實際上是會報錯的，但這個並不影響編譯和運行，屬於Android Studio的Bug。

目標圖像

XXXXX1是目標Vector圖像，也就是靜態的Vector圖像，例如：

可以發現，這裡的Vector圖像比之前我們看見的要多了一個group標簽。group標簽的作用有兩個：

對Path進行分組，由於我們後面需要針對Path進行動畫，所以可以讓具有同樣動畫效果的Path在同一個Group中拓展動畫效果，單個的path標簽是沒有translateX和translateY屬性的，因此無法使用屬性動畫來控制path translateY，而group標簽是有的，所以我們需要先將相關的path標簽元素包裹在一個個的group標簽中.

動畫效果

XXXXX2實際上就是模板要實現的動畫，動畫效果實際上就是基礎的屬性動畫，例如：

anim_left.xml

anim_right.xml

在代碼中使用

ImageView imageView = (ImageView) findViewById(R.id.iv);
AnimatedVectorDrawableCompat animatedVectorDrawableCompat = AnimatedVectorDrawableCompat.create(
        this, R.drawable.square_anim
);
imageView.setImageDrawable(animatedVectorDrawableCompat);
((Animatable) imageView.getDrawable()).start();

動態Vector兼容性問題

向下兼容問題

一說到兼容，就不得不提到坑，幾乎所有的為了兼容而做的改動，都會留下一些不可填滿的坑，動態Vector動畫也不例外，雖然Google已經對Vector圖像進行了Android 2.1以上的兼容，但對於動態Vector動畫，還是有很多限制的，例如：

Path Morphing，即路徑變換動畫，在Android pre-L版本下是無法使用的。 Path Interpolation，即路徑插值器，在Android pre-L版本只能使用系統的插值器，不能自定義。 Path Animation，即路徑動畫，這個一般使用貝塞爾曲線來代替，所以沒有太大影響。

向上兼容問題

除了在低版本上的兼容性問題，在L版本以上，也存在兼容性問題，即繼承了AppCompatActivity的界面，如果直接設置ImageView的srcCompat，那麼Path Morphing動畫是無法生效的，因為默認的AppCompatActivity已經默認使用ImageViewCompat給轉換了，但是AnimatedVectorDrawableCompat是不支持Path Morphing動畫的，所以，在AppCompatActivity界面裡面就無效了。

解決辦法很簡單，即使用代碼來給ImageView添加動畫：

ImageView imageView = (ImageView) view;
AnimatedVectorDrawable morphing = (AnimatedVectorDrawable) getDrawable(morphing);
imageView.setImageDrawable(morphing);
if (morphing != null) {
    morphing.start();
}

注意不要使用AnimatedVectorDrawableCompat即可。

抽取string兼容問題

開發者有時候為了代碼簡潔可能會把Vector圖像中的pathData放到string.xml中，然後在Vector圖像中引用string。

但這種方式如果通過生成png來兼容5.0以下機型的話，會報pathData錯誤，編譯器不會去讀取string.xml，只能把pathData寫到Vector圖像中，動畫文件中也是一樣，這也是為了兼容做出的犧牲嗎，不得而知。

其它兼容問題

其它非常奇怪、詭異、不能理解的兼容性問題，只能通過版本文件夾的方式來進行兼容了，例如drawable-v21和drawable，分別創建兩個文件名相同的資源在兩個文件夾下，這樣在21以上版本，會使用drawable-v21的資源，而其它會使用drawable下的資源。

動態Vector進階

用好ObjectAnimator

所謂Vector動畫進階，實際上就是在利用ObjectAnimator的一些屬性，特別是trimPathStart、trimPathEnd這兩個針對Vector的屬性（要注意pathData屬性不兼容pre-L）。

這兩個屬性的官方文檔如下所示：

android:trimPathStart
The fraction of the path to trim from the start, in the range from 0 to 1.
android:trimPathEnd
The fraction of the path to trim from the end, in the range from 0 to 1.
android:trimPathOffset
Shift trim region (allows showed region to include the start and end), in the range from 0 to 1.

其實很簡單，就是一個圖像的截取，設置一個比例即可，即當前繪制多少比例的圖像，其余部分不繪制，Start和End分別就是從PathData的Start和End開始算，大家參考幾個例子就能理解了。

理解Path Morph

Path Morph動畫是Vector動畫的一個高級使用，說到底，也就是兩個PathData的轉換，但是這種轉換並不是隨心所欲的，對於兩個PathData，它們能進行Path Morph的前提是，它們具有相同個數的關鍵點，即兩個路徑的變換，只是關鍵點的坐標變化，掌握了這一個基本原理，實現Path Morph就非常容易了。
