Android存儲系統如何優化？

Android存儲系統如何優化?答案是我也不知道…

那為什麼會想到要寫這篇文章哪?主要是因為有天晚上和以前一個同事討論到Android手機存儲系統的優化問題，我想把我知道的寫下來。用過Android手機的人可能都會有這麼個感覺，就是手機用久了之後系統會越來越慢。慢，其中很重要的一點就是和Android的存儲系統有關。我們現在主流手機的內置存儲芯片一般都是EMMC，一些旗艦級的Android手機已經在使用UFS接口的存儲芯片，而iphone 6S開始更是用上了NVME接口的存儲芯片。同事是做linux kernel相關工作的，他在想，是不是可以在kernel層面優化下Android的存儲系統，改善下EMMC的壞塊管理、磨損均衡等內容。

接觸過一年的SSD固件開發，沒有接觸過EMMC。但是根據我的理解，EMMC其實就是一個弱化版或者叫精簡版的SSD，核心原理和思想是一樣的。所以我得出的答案是：同事想做的那些事，kernel什麼也做不了。首先來一張大圖，我們可以看到，磨損均衡、垃圾回收、壞塊管理，這些事情已經全部被SSD、EMMC做掉了，主機端在這些事情上可以說是完全透明的。同事的想法其實還停留在若干年前嵌入式系統使用裸的FLASH芯片，需要自己管理這些繁雜事情的年代。





作為一篇科普貼，這篇文章的閱讀對象是對當今的FLASH和SSD不甚了解的朋友們，而並不是那些存儲界的老鳥們^_^

首先說下nand flash的種類，當今的nand flash主要分為三種：slc、mlc和tlc。slc每個cell存儲一個bit，可以表示0或者1。mlc每個cell存儲兩個bit，可以表示0-3。tlc每個cell存儲三個bit，可以表示0-7。





先說說最簡單的slc，它是怎麼實現一個bit的存儲的。看下圖，四個黑點是可以加壓的地方。floating gate周圍包圍著一層絕緣層，在初始狀態下(也就是擦除狀態下)，floating gate裡沒有電子，表示邏輯1。





對這個cell編程就是把這個cell寫成邏輯0，這時需要在control gate加高壓，在substrate接地，使得電子被強行打穿絕緣層進入floating gate，並被一直困在裡面。





而擦除動作就是逆向操作，在substrate加高壓，在control gate接地，使得困在floating gate的電子得以釋放，恢復邏輯1。





在讀操作的時候，往source和drain兩邊加壓，假如floating gate裡有電子，會使得這個電路斷路，代表邏輯0。





而假如floating gate裡沒有電子，則會使得這個電路導通，代表邏輯1。





這樣，我們就可以通過往source和drain加壓後電路是否導通來判斷這個cell存儲的是1還是0了。譬如這裡加上2V的電壓，能通就代表邏輯1，不通就代表邏輯。





mlc把打入電子這個動作做得更為精確細膩了，所以通過把電壓的區間劃分為更精細的四段來表示11、10、01和00。讀操作的時候，會嘗試1V、2V和3V三次，根據能否導通來確定cell裡面存儲的值。tlc亦是如此，只是區間變成了8段。

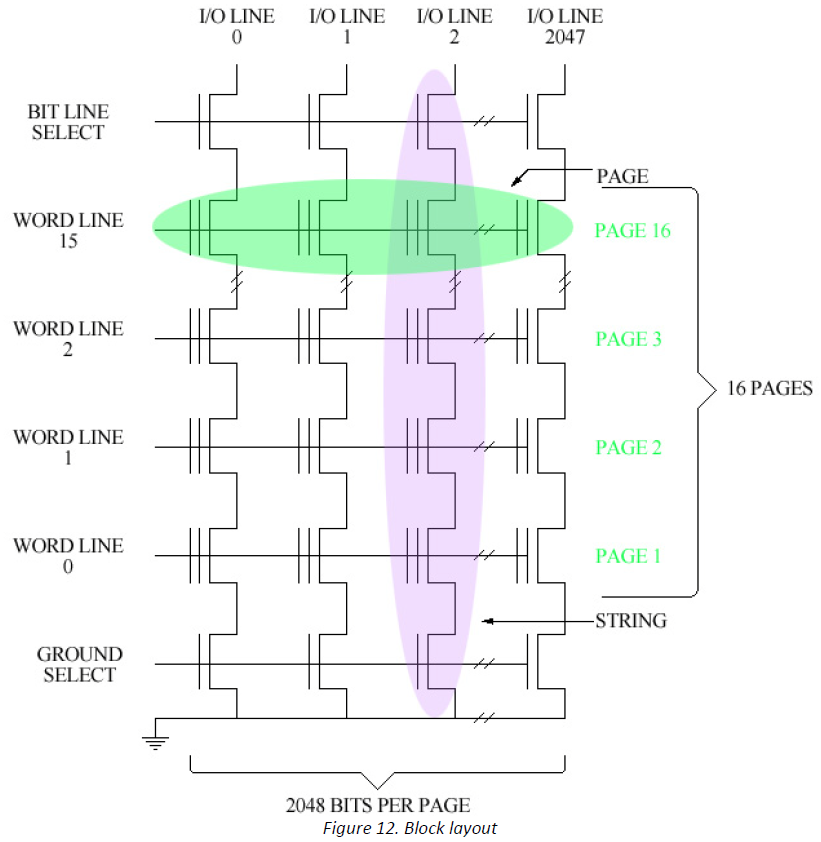

剛才看的一直是一個cell，這裡我們可以看到，橫向的同一個word line上的cell組成了一個page，寫操作的最小操作單元就是一個page。一共有多少個word line就代表這個block上有多少個page，擦除操作的最小操作單元就是一個block。





看了那麼多的nand flash原理了，我們來看看實際的產品。這裡要介紹幾個概念就是package、target、lun(有的地方叫die，一個意思)。package你可以理解為我們日常能見到的封裝好的PCB板上的flash芯片。package裡包含一個或多個target，每個target獨享物理管腳譬如ce、data[7:0]，所以各個target之間是完全並行獨立的。然後一個target裡又可以包含一個或多個lun，lun也是可以獨立運行的單元，和target的區別在於lun之間共享物理管腳。





再看一個lun裡有可以有一個或者多個plane，plane也是可以獨立運行命令的單元。所以總結一下，一塊flash芯片，通常來說，容量越大，target、lun、plane就越多，性能就越好，因為這些物理單元都可以獨立並行工作，使得效率最大化。這也就使得我們買的手機，自帶的存儲空間越大，性能就可能越好，其實就是越貴約好了，哈哈!





這裡還要補充幾個知識點，有些數據有了很大變化，有些則是文檔裡沒有，靠經驗口口相傳的結論：

大家都知道nand flash要擦了之後才可以寫，但是大家知道嗎，現在的mlc的擦寫次數已經和我們在書本裡學到的有天壤之別了。以前看到的什麼slc幾十萬次，mlc幾萬次那已經一去不復返了。由於flash的制造工藝的提升，晶體管越做越小。好處是flash的容量越來越大，但是帶來一個問題就是之前提到的floating gate周圍的絕緣層也越來越薄。電子每次被加壓強行穿過的時候，對絕緣層都會有一定的損傷。以前絕緣層厚，所以能擦寫幾萬次，而現在的mlc一般只有可憐的3000(3k)次左右。有的2d的tlc更是到了慘不忍睹的300次。說到2d，那大家肯定會猜是不是還有3d。沒錯，由於工藝的提升，到的一定的程度，flash的耐久度到了極限了，於是以三星為代表的flash廠家想出了一個應對方法，就是把電路垂直往上疊，這樣的話，就可以在總容量不變的情況下，把工藝降低。這樣，容量也有了，耐久度也有了。所以3d tlc的擦寫次數又回到了兩三千次。 擦寫次數並不是說標的3000，就是擦寫了3000次就壞了。有人做過實驗，實際可以擦寫幾萬次，還能正常工作。那這標的3000次又有什麼意義那?還要說到那個絕緣層，雖然絕緣層能困住大部分的電子，但是其實還是會有很少一部分電子偷偷跑出來的。隨著時間的推移，譬如半年一年之後，這個cell裡的電子可能已經少了很多，而導致讀出來的數據發生了錯誤。這就是flash的retention能力。每個廠商都會定一個這樣的時間，3000次的擦寫次數的意義就在於保證了在這3000次以內，retention能力是不會下降到可接受范圍以外的。超過了3000次，cell不會壞，但是retention能力會下降。假如真的擦寫了幾萬次之後一個block還能正常工作，那估計它的retention已經慘不忍睹了。

所以我們感覺到android系統用久了變慢，我能想到的和存儲相關的幾點就是：

flash確實發生了老化，不一定就是壞塊了，單至少穩定性變差、出錯概率變高，雖然通過bch、ldpc等糾錯算法可以恢復，但是需要的時間變長了。

由於存儲卡越用越滿，後期發生的寫操作帶來巨大的寫放大，嚴重影響性能。說到寫放大，先要介紹一個名詞叫預留空間(Over provisioning)，就是說預留一部分存儲空間不保存數據。默認情況下，由於1024和1000的誤差，至少會有7%多一點點的OP存在，記住，沒有OP，SSD是不能工作的，或者說即使可以勉強工作，效率也很差。為什麼這麼說那?主要就是因為nand flash以塊擦以頁寫的特性。假設我們用零OP，那倒最後，所有的block上所有的page保存的都是有用的數據。當我們想要更新當中某個page，由於不能直接覆蓋寫，我們需要把整個block騰出來，然後擦掉它，再把更新好的數據寫回去。從上面的圖可以看到，現在一個block的大小有2MB(還有更大的)。對有DRAM的SSD而言，也許還能把這個block的數據緩存在DRAM中，但對沒有DRAM的低端SSD和emmc這種設備，根本不會有那麼大的ram來緩存這些數據，那就陷入了死循環了。所以我們必須預留OP來做垃圾回收。





OP是可以改變的，有的是廠商改，有的則是開放給了用戶改(譬如我家裡的三星ssd)，但是猜想emmc給用戶改OP的概率不大。





那如何提升性能哪?接下來就可以介紹寫放大(Write amplification)了。寫放大的定義就是主機要寫一份數據，而由於flash按塊擦按頁寫的特性，N份數據需要挪動到新的物理位置。最後ssd主控為了實現主機的一份寫而真是操作了N+1份寫，那寫放大就是N+1倍。那到底為什麼會這樣那?譬如我們就拿7%的OP來舉例。在長期使用之後，我們可以認為有用的數據和髒數據是很均勻的分部在flash上的。所以在滿盤的情況下，一個block假設如上圖有256個page，那差不多是238個存著有用的數據，而18(7%*256)個存著已經不要了的垃圾數據。為了寫新數據，就需要搬動老的數據。此時，不論盤有多滿，固件必須保證有一個block是空的，然後就把剛才那個block的238個有用page搬過來，再在後面寫入新的page，當然，之前那個block則又可以擦除了。為了寫這18個page，固件實際寫了256個page，寫放大十幾倍，性能就非常的差了，flash的壽命也會下降比較快。

由於長時間的使用，原本連續的一個文件的內容已經分部在多個不同的物理位置了，導致讀取時間變長。

然而對於這些，kernel已經完全被屏蔽了，kernel讀寫emmc，只會告訴它想要讀寫的邏輯地址LBA，emmc的FTL(Flash translation layer)負責把這個邏輯地址轉換為真正nand上的物理地址。連真正的地址都不知道的kernel，完全就是透明的了。而且現在的nand flash存在著各種坑，emmc這種形式的好處就是把需要關心的細節留給了emmc的固件開發人員。所謂術業有專攻，把這些復雜的東西留給專業的人搞，其實是個不錯的選擇，要不然廣大手機廠商還要自己關心這些細節，負擔大了不說，做出來的性能也不見得更好。

最後給出一張很權威很經典的圖。linux的存儲系統要做優化，從kernel層面我覺得可行的是自上而下優化file system、block layer、mmc driver。但是具體細節我也不懂，感歎一聲學無止盡啊!
