常用的自定義View例子(流布式布局)

編輯:關於Android編程

在Android開發中,我們經常會遇到流布式的布局,經常會用來一些標簽的顯示,比如qq中個人便簽,搜索框下方提示的詞語,這些是指都是流布式的布局,今天我就我們日常開放中遇到的流布式布局坐一些總結

源碼下載地址:https://github.com/gdutxiaoxu/CustomViewDemo.git
效果圖

1. 先給大家看一下效果

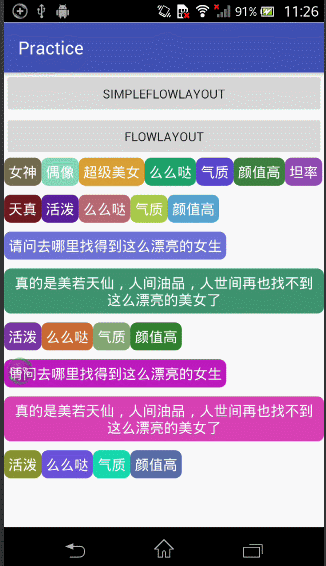

圖一

\

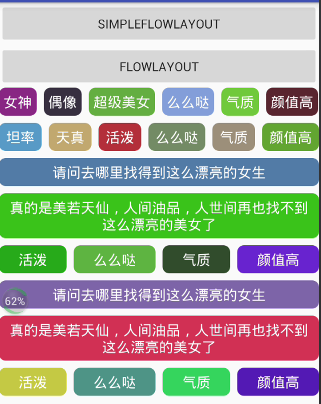

圖二


仔細觀察,我們可以知道圖二其實是圖一效果的升級版,圖一當我們控件的寬度超過這一行的時候,剩余的寬度它不會自動分布到每個控件中,而圖二的效果當我們換行的時候,如控件還沒有占滿這一行的時候,它會自動把剩余的寬度分布到每個控件中

2.廢話不多說了,大家來直接看來看一下圖一的源碼

1)代碼如下

`
/**
 * 博客地址:http://blog.csdn.net/gdutxiaoxu
 * @author xujun
 * @time 2016/6/20 23:49.
 */
public class SimpleFlowLayout extends ViewGroup {
    private int  verticalSpacing = 20;

    public SimpleFlowLayout(Context context ) {
        super(context);
    }

    /**
     * 重寫onMeasure方法是為了確定最終的大小
     * @param widthMeasureSpec
     * @param heightMeasureSpec
     */
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);
        int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
        int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);
        int heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);

        int paddingLeft = getPaddingLeft();
        int paddingRight = getPaddingRight();
        int paddingTop = getPaddingTop();
        int paddingBottom = getPaddingBottom();
//處理Padding屬性,讓當前的ViewGroup支持Padding
        int widthUsed = paddingLeft + paddingRight;
        int heightUsed = paddingTop + paddingBottom;

        int childMaxHeightOfThisLine = 0;
        int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            View child = getChildAt(i);
            if (child.getVisibility() != GONE) {
//                已用的寬度
                int childUsedWidth = 0;
//                已用的高度
                int childUsedHeight = 0;
//                調用ViewGroup自身的方法測量孩子的寬度和高度,我們也可以自己根據MeasureMode來測量
                measureChild(child,widthMeasureSpec,heightMeasureSpec);
                childUsedWidth += child.getMeasuredWidth();
                childUsedHeight += child.getMeasuredHeight();
//處理Margin,支持孩子的Margin屬性
                Rect marginRect = getMarginRect(child);
                int leftMargin=marginRect.left;
                int rightMargin=marginRect.right;
                int topMargin=marginRect.top;
                int bottomMargin=marginRect.bottom;

                childUsedWidth += leftMargin + rightMargin;
                childUsedHeight += topMargin + bottomMargin;
//總寬度沒有超過本行
                if (widthUsed + childUsedWidth < widthSpecSize) {
                    widthUsed += childUsedWidth;
                    if (childUsedHeight > childMaxHeightOfThisLine) {
                        childMaxHeightOfThisLine = childUsedHeight;
                    }
                } else {//總寬度已經超過本行
                    heightUsed += childMaxHeightOfThisLine + verticalSpacing;
                    widthUsed = paddingLeft + paddingRight + childUsedWidth;
                    childMaxHeightOfThisLine = childUsedHeight;
                }

            }

        }
//加上最後一行的最大高度
        heightUsed += childMaxHeightOfThisLine;
        setMeasuredDimension(widthSpecSize, heightUsed);
    }


    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        int paddingLeft = getPaddingLeft();
        int paddingRight = getPaddingRight();
        int paddingTop = getPaddingTop();
        int paddingBottom = getPaddingBottom();

        /**
         * 為了 支持Padding屬性
         */
        int childStartLayoutX = paddingLeft;
        int childStartLayoutY = paddingTop;

        int widthUsed = paddingLeft + paddingRight;

        int childMaxHeight = 0;

        int childCount = getChildCount();
//擺放每一個孩子的高度
        for (int i = 0; i < childCount; i++) {
            View child = getChildAt(i);
            if (child.getVisibility() != GONE) {
                int childNeededWidth, childNeedHeight;
                int left, top, right, bottom;

                int childMeasuredWidth = child.getMeasuredWidth();
                int childMeasuredHeight = child.getMeasuredHeight();

                Rect marginRect = getMarginRect(child);
                int leftMargin=marginRect.left;
                int rightMargin=marginRect.right;
                int topMargin=marginRect.top;
                int bottomMargin=marginRect.bottom;
                childNeededWidth = leftMargin + rightMargin + childMeasuredWidth;
                childNeedHeight = topMargin + topMargin + childMeasuredHeight;

//                沒有超過本行
                if (widthUsed + childNeededWidth <= r - l) {
                    if (childNeedHeight > childMaxHeight) {
                        childMaxHeight = childNeedHeight;
                    }
                    left = childStartLayoutX + leftMargin;
                    top = childStartLayoutY + topMargin;
                    right = left + childMeasuredWidth;
                    bottom = top + childMeasuredHeight;
                    widthUsed += childNeededWidth;
                    childStartLayoutX += childNeededWidth;
                } else {
                    childStartLayoutY += childMaxHeight + verticalSpacing;
                    childStartLayoutX = paddingLeft;
                    widthUsed = paddingLeft + paddingRight;
                    left = childStartLayoutX + leftMargin;
                    top = childStartLayoutY + topMargin;
                    right = left + childMeasuredWidth;
                    bottom = top + childMeasuredHeight;
                    widthUsed += childNeededWidth;
                    childStartLayoutX += childNeededWidth;
                    childMaxHeight = childNeedHeight;
                }
                child.layout(left, top, right, bottom);
            }
        }
    }

    private Rect getMarginRect(View child) {
        LayoutParams layoutParams = child.getLayoutParams();
        int leftMargin = 0;
        int rightMargin = 0;
        int topMargin = 0;
        int bottomMargin = 0;
        if (layoutParams instanceof MarginLayoutParams) {
            MarginLayoutParams marginLayoutParams = (MarginLayoutParams) layoutParams;
            leftMargin = marginLayoutParams.leftMargin;
            rightMargin = marginLayoutParams.rightMargin;
            topMargin = marginLayoutParams.topMargin;
            bottomMargin = marginLayoutParams.bottomMargin;

        }
        return new Rect(leftMargin, topMargin, rightMargin, bottomMargin);
    }

}`

2)思路解析

首先我們重寫onMeasure方法,在OnMeasure方法裡面我們調用measureChild()這個方法去獲取每個孩子的寬度和高度,每次增加一個孩子我們執行 widthUsed += childUsedWidth;

添加完一個孩子以後我們判斷widthUsed是夠超出控件本身的最大寬度widthSpecSize,
若沒有超過執行

   widthUsed += childUsedWidth;
   if (childUsedHeight > childMaxHeightOfThisLine) {
    childMaxHeightOfThisLine = childUsedHeight;
    }

超過控件的寬度執行

    heightUsed += childMaxHeightOfThisLine + verticalSpacing;
    widthUsed = paddingLeft + paddingRight + childUsedWidth;
    childMaxHeightOfThisLine = childUsedHeight;

最後調用 setMeasuredDimension(widthSpecSize, heightUsed);這個方法去設置它的大小
3.在OnLayout方法裡面,所做的工作就是去擺放每一個孩子的位置 ,判斷需不需要換行,不需要更改left值,需要換行,更改top值

3)注意事項

講解之前,我們先來了解一下一個基本知識

\

從這張圖片裡面我們可以得出這樣結論

Width=控件真正的寬度(realWidth)+PaddingLeft+PaddingRight margin是子控件相對於父控件的距離

注意事項<喎?/kf/ware/vc/" target="_blank" class="keylink">vc3Ryb25nPjwvcD4NCjxwPs6qwcvWp7PWv9i8/rG+ye21xHBhZGRpbmfK9NDUo6zO0sPH1/bBy7SmwO2jrNb30qq0+sLryOfPwjwvcD4NCjxwcmUgY2xhc3M9"brush:java;"> int widthUsed = paddingLeft + paddingRight; int heightUsed = paddingTop + paddingBottom; ---------- if (widthUsed + childUsedWidth < widthSpecSize) { widthUsed += childUsedWidth; if (childUsedHeight > childMaxHeightOfThisLine) { childMaxHeightOfThisLine = childUsedHeight; } }

為了支持子控件的margin屬性,我們同樣也做了處理

            Rect marginRect = getMarginRect(child);
            int leftMargin=marginRect.left;
            int rightMargin=marginRect.right;
            int topMargin=marginRect.top;
            int bottomMargin=marginRect.bottom;

            childUsedWidth += leftMargin + rightMargin;
            childUsedHeight += topMargin + bottomMargin;

即我們在計算孩子所占用的寬度和高度的時候加上margin屬性的高度,接著在計算需要孩子總共用的寬高度的時候加上每個孩子的margin屬性的寬高度,這樣自然就支持了孩子的margin屬性了

4.缺陷

如下圖所見,在控件寬度參差不齊的情況下,控件換行會留下一些剩余的寬度,作為想寫出魯棒性的代碼的我們會覺得別扭,於是我們相處了解決辦法。
\

解決方法見下面

圖二源碼解析

\

廢話不多說,先看源碼

/**
 * 博客地址:http://blog.csdn.net/gdutxiaoxu
 * @author xujun
 * @time 2016/6/26 22:54.
 */
public class PrefectFlowLayout extends ViewGroup {


    public PrefectFlowLayout(Context context) {
        super(context);
    }

    public PrefectFlowLayout(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public PrefectFlowLayout(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    private int parentWidthSize;//父容器寬度
    private int horizontalSpacing = 16;//水平間距
    private int verticalSpacing = 16;//垂直間距
    private Line currentLine;//當前行
    private List mLines = new ArrayList<>();//所有行的集合
    private int userWidth = 0;//當前行已使用寬度

    /**
     * 行對象
     */
    private class Line {
        private List children;//一行裡面所添加的子View集合
        private int height;//當前行高度
        private int lineWidth = 0;//當前行已使用寬度

        public Line() {
            children = new ArrayList<>();
        }

        /**
         * 添加一個子控件
         *
         * @param child
         */
        private void addChild(View child) {
            children.add(child);
            if (child.getMeasuredHeight() > height) {
                height = child.getMeasuredHeight();//當前行高度以子控件最大高度為准
            }
            lineWidth += child.getMeasuredWidth();//將每個子控件寬度進行累加,記錄使用的寬度
        }

        /**
         * 獲取行的高度
         *
         * @return
         */
        public int getHeight() {
            return height;
        }

        /**
         * 獲取子控件的數量
         *
         * @return
         */
        public int getChildCount() {
            return children.size();
        }

        /**
         * 放置每一行裡面的子控件的位置
         *
         * @param l 距離最左邊的距離
         * @param t 距離最頂端的距離
         */
        public void onLayout(int l, int t) {
            //當前行使用的寬度,等於每個子控件寬度之和+子控件之間的水平距離
            lineWidth += horizontalSpacing * (children.size() - 1);
            int surplusChild = 0;
            int surplus = parentWidthSize - lineWidth;//剩余寬度
            if (surplus > 0) {
                //如果有剩余寬度,則將剩余寬度平分給每一個子控件
                surplusChild = (int) (surplus / children.size()+0.5);
            }
            for (int i = 0; i < children.size(); i++) {
                View child = children.get(i);
                child.getLayoutParams().width=child.getMeasuredWidth()+surplusChild;
                if (surplusChild>0){//如果長度改變了後,需要重新測量,否則布局中的屬性大小還會是原來的大小
                    child.measure(MeasureSpec.makeMeasureSpec(child.getMeasuredWidth()+surplusChild,MeasureSpec.EXACTLY)
                            ,MeasureSpec.makeMeasureSpec(height,MeasureSpec.EXACTLY));
                }
                child.layout(l, t, l + child.getMeasuredWidth(), t + child.getMeasuredHeight());
                l += child.getMeasuredWidth() + horizontalSpacing;
            }
        }
    }
    //  getMeasuredWidth()   控件實際的大小
    // getWidth()  控件顯示的大小

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        //將之前測量的數據進行清空,以防復用時影響下次測量
        mLines.clear();
        currentLine = null;
        userWidth = 0;
        //獲取父容器的寬度和模式
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        parentWidthSize = MeasureSpec.getSize(widthMeasureSpec) - getPaddingLeft() - getPaddingRight();
        //獲取父容器的高度和模式
        int heigthMode = MeasureSpec.getMode(heightMeasureSpec);
        int heightSize = MeasureSpec.getSize(heightMeasureSpec) - getPaddingTop() - getPaddingBottom();
        int childWidthMode, childHeightMode;
        //為了測量每個子控件,需要指定每個子控件的測量規則
        //子控件設置為WRAP_CONTENT,具體測量規則詳見,ViewGroup的getChildMeasureSpec()方法
        if (widthMode == MeasureSpec.EXACTLY) {
            childWidthMode = MeasureSpec.AT_MOST;
        } else {
            childWidthMode = widthMode;
        }
        if (heigthMode == MeasureSpec.EXACTLY) {
            childHeightMode = MeasureSpec.AT_MOST;
        } else {
            childHeightMode = heigthMode;
        }
        //獲取到子控件高和寬的測量規則
        int childWidthMeasureSpec = MeasureSpec.makeMeasureSpec(parentWidthSize, childWidthMode);
        int childHeightMeasureSpec = MeasureSpec.makeMeasureSpec(heightSize, childHeightMode);
        currentLine = new Line();//創建第一行
        for (int i = 0; i < getChildCount(); i++) {
            View child = getChildAt(i);
            //測量每一個孩子
            child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
            int childMeasuredWidth = child.getMeasuredWidth();//獲取當前子控件的實際寬度
            userWidth += childMeasuredWidth;//讓當前行使用寬度加上當前子控件寬度
            if (userWidth <= parentWidthSize) {
                //如果當前行使用寬度小於父控件的寬度,則加入該行
                currentLine.addChild(child);
                userWidth += horizontalSpacing;//當前行使用寬度加上子控件之間的水平距離
                if (userWidth > parentWidthSize) {//如果當前行加上水平距離後超出父控件寬度,則換行
                    newLine();
                }
            } else {
                if (currentLine.getChildCount() == 0) {//以防出現一個子控件寬度超過父控件的情況出現
                    currentLine.addChild(child);
                }
                newLine();
                currentLine.addChild(child);//並將超出范圍的當前的子控件加入新的行中
                userWidth = child.getMeasuredWidth()+horizontalSpacing;//並將使用寬度加上子控件的寬度;
            }
        }
        if (!mLines.contains(currentLine)) {//加入最後一行,因為如果最後一行寬度不足父控件寬度時,就未換行
            mLines.add(currentLine);
        }
        int totalHeight = 0;//總高度
        for (Line line : mLines) {
            totalHeight += line.getHeight() + verticalSpacing;//總高度等於每一行的高度+垂直間距
        }
        setMeasuredDimension(parentWidthSize + getPaddingLeft() + getPaddingRight(),
                resolveSize(totalHeight + getPaddingTop() + getPaddingBottom(), heightMeasureSpec));//resolveSize(),將實際高度與父控件高度進行比較,選取最合適的
    }

    /**
     * 換行
     */
    private void newLine() {
        mLines.add(currentLine);//記錄之前行
        currentLine = new Line();//重新創建新的行
        userWidth = 0;//將使用寬度初始化
    }

    /**
     * 放置每個子控件的位置
     *
     * @param changed
     * @param l
     * @param t
     * @param r
     * @param b
     */
    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        l += getPaddingLeft();
        t += getPaddingTop();
        for (int i = 0; i < mLines.size(); i++) {
            Line line = mLines.get(i);
            line.onLayout(l, t);//設置每一行的位置,每一行的子控件由其自己去分配
            t += line.getHeight() + verticalSpacing;//距離最頂端的距離,即每一行高度和垂直間距的累加
        }
    }

    /**
     * 獲取子控件的測量規則
     *
     * @param mode 父控件的測量規則
     * @return 子控件設置為WRAP_CONTENT,具體測量規則詳見,ViewGroup的getChildMeasureSpec()方法
     */
    private int getMode(int mode) {
        int childMode = 0;
        if (mode == MeasureSpec.EXACTLY) {
            childMode = MeasureSpec.AT_MOST;
        } else {
            childMode = mode;
        }
        return childMode;
    }
}

2.思路解析

對比圖一的實現思路,我們封裝了Line這個內部類,看到這個名字,相信大家都猜到是什麼意思了,其實就是一個Line實例對象代表一行,Line裡面的List children用來存放孩子

private List children;//一行裡面所添加的子View集合

Line裡面還封裝了void onLayout(int l, int t)方法,即自己去拜訪每個孩子的位置,
實現剩余的寬度平均分配,主要體現在這幾行代碼

       if (surplus > 0) {
            //如果有剩余寬度,則將剩余寬度平分給每一個子控件
            surplusChild = (int) (surplus / children.size()+0.5);
        }
      -------
        child.measure(MeasureSpec.makeMeasureSpec(child.getMeasuredWidth()+surplusChild,MeasureSpec.EXACTLY)
                        ,MeasureSpec.makeMeasureSpec(height,MeasureSpec.EXACTLY));

今天就寫到這裡了,有時間再來補充,最近考試比較忙,已經好久沒有更新博客了。

源碼下載地址:https://github.com/gdutxiaoxu/CustomViewDemo.git

  1. 上一頁:
  2. 下一頁:
熱門文章
閱讀排行版
Copyright © Android教程網 All Rights Reserved
