一、前言

現在要說的就是最後一篇了，如何應對Android中一些加固apk安全防護，在之前的兩篇破解文章中，我們可以看到一個是針對於Java層的破解，一個是針對於native層的破解，還沒有涉及到apk的加固，那麼今天就要來介紹一下如何應對現在市場中一些加固的apk的破解之道，現在市場中加固apk的方式一般就是兩種：一種是對源apk整體做一個加固，放到指定位置，運行的時候在解密動態加載，還有一種是對so進行加固，在so加載內存的時候進行解密釋放。我們今天主要看第一種加固方式，就是對apk整體進行加固。



二、案例分析

按照國際慣例，咋們還是得用一個案例來分析講解，這次依然采用的是阿裡的CTF比賽的第三題：

題目是：要求輸入一個網頁的url，然後會跳轉到這個頁面，但是必須要求彈出指定內容的Toast提示，這個內容是：祥龍！

了解到題目，我們就來簡單分析一下，這裡大致的邏輯應該是，輸入的url會傳遞給一個WebView控件，進行展示網頁，如果按照題目的邏輯的話，應該是網頁中的Js會調用本地的一個Java方法，然後彈出相應的提示，那麼這裡我們就來開始操作了。

按照我們之前的破解步驟：

第一步：肯定是先用解壓軟件搞出來他的classes.dex文件，然後使用dex2jar+jd-gui進行查看java代碼

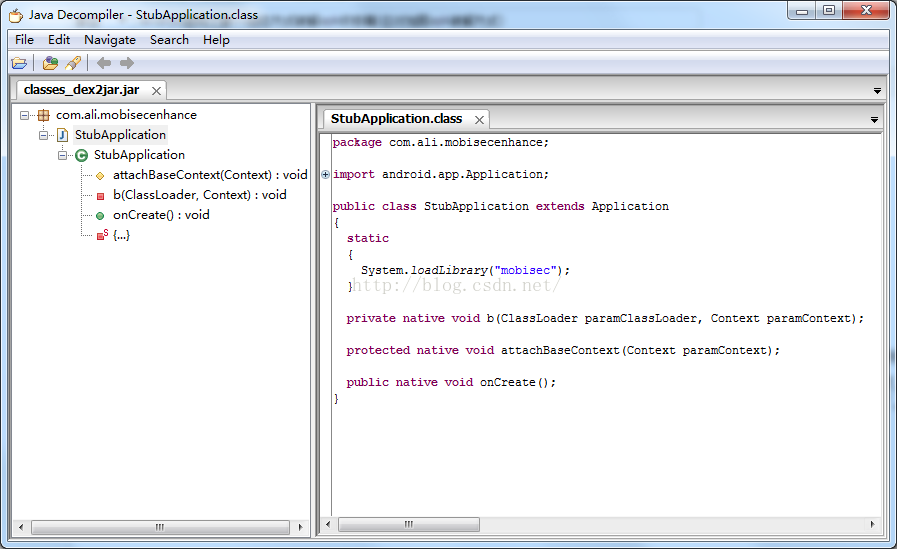

擦，這裡我們看到這裡只有一個Application類，從這裡我們可以看到，這個apk可能被加固了，為什麼這麼說呢？因為我們知道一個apk加固，外面肯定得套一個殼，這個殼必須是自定義的Application類，因為他需要做一些初始化操作，那麼一般現在加固的apk的殼的Application類都喜歡叫StubApplication。而且，這裡我們可以看到，除了一個Application類，沒有其他任何類了，包括我們的如可Activity類都沒有了，那麼這時候會發現，很蛋疼，無處下手了。



第二步：我們會使用apktool工具進行apk的反編譯，得到apk的AndroidManifest.xml和資源內容



反編譯之後，看到程序會有一個入口的Activity就是MainActivity類，我們記住一點就是，不管最後的apk如何加固，即使我們看不到代碼中的四大組件的定義，但是肯定會在AndroidManifest.xml中聲明的，因為如果不聲明的話，運行是會報錯的。那麼這裡我們也分析完了該分析的內容，還是沒發現我們的入口Activity類，而且我們知道他肯定是放在本地的一個地方，因為需要解密動態加載，所以不可能是放在網上的，肯定是本地，所以這裡就有一些技巧了：

當我們發現apk中主要的類都沒有了，肯定是apk被加固了，加固的源程序肯定是在本地，一般會有這麼幾個地方需要注意的：

1、應用程序的asset目錄，我們知道這個目錄是不參與apk的資源編譯過程的，所以很多加固的應用喜歡把加密之後的源apk放到這裡

2、把源apk加密放到殼的dex文件的尾部，這個肯定不是我們這裡的案例，但是也有這樣的加固方式，這種加固方式會發現使用dex2jar工具解析dex是失敗的，我們這時候就知道了，肯定對dex做了手腳

3、把源apk加密放到so文件中，這個就比較難了，一般都是把源apk進行拆分，存到so文件中，分析難度會加大的。

一般都是這三個地方，其實我們知道記住一點：就是不管源apk被拆分，被加密了，被放到哪了，只要是在本地，我們都有辦法得到他的。

好了，按照這上面的三個思路我們來分析一下，這個apk中加固的源apk放在哪了？

通過剛剛的dex文件分析，發現第二種方式肯定不可能了，那麼會放在asset目錄中嗎？我們查看asset目錄：

看到asset目錄中的確有兩個jar文件，而且我們第一反應是使用jd-gui來查看jar，可惜的是打開失敗，所以猜想這個jar是經過處理了，應該是加密，所以這裡很有可能是存放源apk的地方。但是我們上面也說了還有第三種方式，我們去看看libs目錄中的so文件：

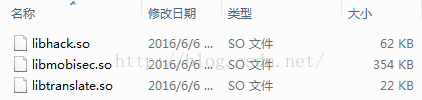

擦，這裡有三個so文件，而我們上面的Application中加載的只有一個so文件：libmobisec.so，那麼其他的兩個so文件很有可能是拆分的apk文件的藏身之處。

通過上面的分析之後，我們大致知道了兩個地方很有可能是源apk的藏身地方，一個是asset目錄，一個是libs目錄，那麼分析完了之後，我們發現現在面臨兩個問題：

第一個問題：asset目錄中的jar文件被處理了，打不開，也不知道處理邏輯

第二個問題：libs目錄中的三個so文件，唯一加載了libmobisec.so文件了

那麼這裡現在的唯一入口就是這個libmobisec.so文件了，因為上層的代碼沒有，沒法分析，下面來看一下so文件：

擦，發現蛋疼的是，這裡沒有特殊的方法，比如Java_開頭的什麼，所以猜測這裡應該是自己注冊了native方法，混淆了native方法名稱，那麼到這裡，我們會發現我們遇到的問題用現階段的技術是沒法解決了。



三、獲取正確的dex內容

分析完上面的破解流程之後，發現現在首要的任務是先得到源apk程序，通過分析知道，處理的源apk程序很難找到和分析，所以這裡就要引出今天說的內容了，使用動態調試，給libdvm.so中的函數：dvmDexFileOpenPartial 下斷點，然後得到dex文件在內存中的起始地址和大小，然後dump處dex數據即可。

那麼這裡就有幾個問題了：

第一個問題：為何要給dvmDexFileOpenPartial這個函數下斷點？

因為我們知道，不管之前的源程序如何加固，放到哪了，最終都是需要被加載到內存中，然後運行的，而且是沒有加密的內容，那麼我們只要找到這的dex的內存位置，把這部分數據搞出來就可以了，管他之前是如何加固的，我們並不關心。那麼問題就變成了，如何獲取加載到內存中的dex的地址和大小，這個就要用到這個函數了：dvmDexFileOpenPartial 因為這個函數是最終分析dex文件，加載到內存中的函數：

int dvmDexFileOpenPartial(const void* addr, int len, DvmDex** ppDvmDex);

第一個參數就是dex內存起始地址，第二個參數就是dex大小。

第二個問題：如何使用IDA給這個函數下斷點

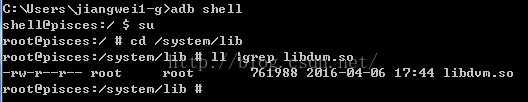

我們在之前的一篇文章中說到了，在動態調試so，下斷點的時候，必須知道一個函數在內存中的絕對地址，而函數的絕對地址是：這個函數在so文件中的相對地址+so文件映射到內存中的基地址，這裡我們知道這個函數肯定是存在libdvm.so文件中的，因為一般涉及到dvm有關的函數功能都是存在這個so文件中的，那麼我們可以從這個so文件中找到這個函數的相對地址，運行程序之後，在找到libdvm.so的基地址，相加即可，那麼我們如何獲取到這個libdvm.so文件呢？這個文件是存放在設備的/system/lib目錄下的：

那麼我們只需要使用adb pull 把這個so文件搞出來就可以了。



好了，解決了這兩個問題，下面就開始操作了：

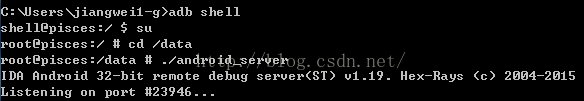

第一步：運行設備中的android_server命令，使用adb forward進行端口轉發

這裡的android_server工具可以去ida安裝目錄中dbgsrv文件夾中找到



第二步：使用命令以debug模式啟動apk

adb shell am start -D -n com.ali.tg.testapp/.MainActivity

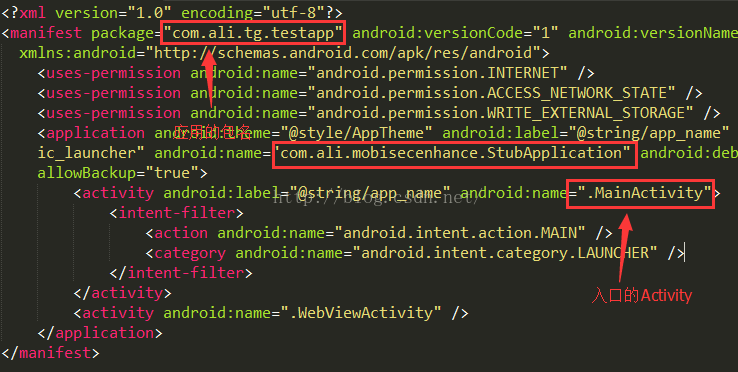

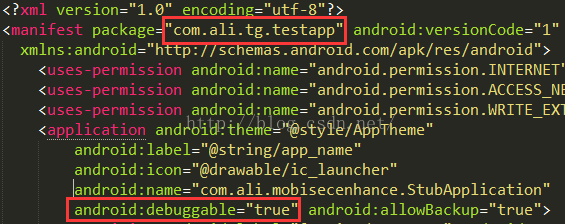

因為我們需要給libdvm.so下斷點，這個庫是系統庫，所以加載時間很早，所以我們需要像之前給JNI_OnLoad函數下斷點一樣，采用debugger模式運行程序，這裡我們通過上面的AndroidManifest.xml中，得到應用的包名和入口Activity：

而且這裡的android:debuggable=true，可以進行debug調試的。



第三步：雙開IDA，一個用於靜態分析libdvm.so，一個用於動態調試libdvm.so

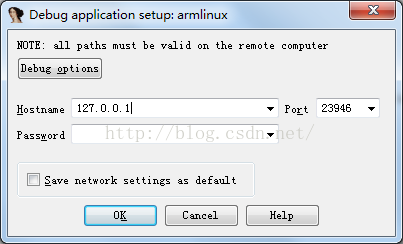

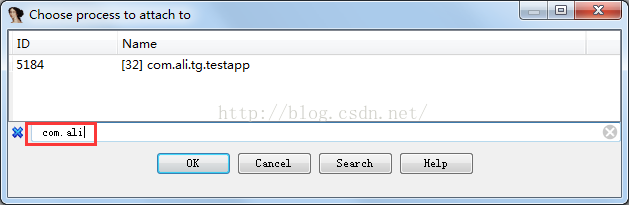

通過IDA的Debugger菜單，進行進程附加操作：



第四步：使用jdb命令啟動連接attach調試器

jdb -connect com.sun.jdi.SocketAttach:hostname=127.0.0.1,port=8700

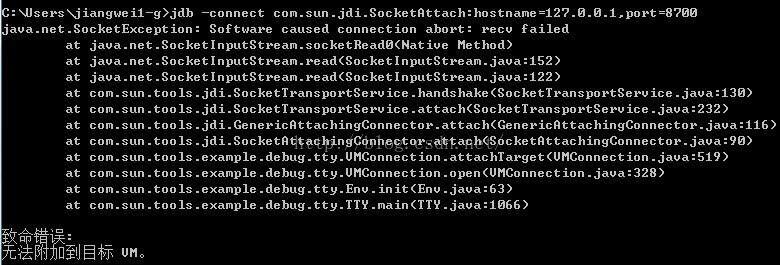

但是這裡可能會出現這樣的錯誤：

這個是因為，我們的8700端口沒有指定，這時候我們可以通過Eclipse的DDMS進行端口的查看：

看到了，這裡是8600端口，但是基本端口8700不在，所以這裡我們有兩種處理方式，一種是把上面的命令的端口改成8600，還有一種是選中這個應用，使其具有8700端口：

點擊這個條目即可，這時候我們在運行上面的jdb命令：

處於等待狀態。



第四步：給dvmDexFileOpenPartial函數下斷點

使用一個IDA靜態分析得到這個函數的相對地址：43308

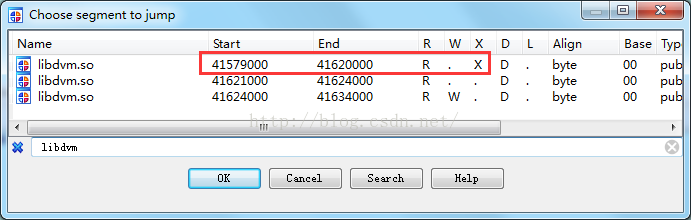

在動態調試的IDA解密，使用Ctrl+S鍵找到libdvm.so的在內存中的基地址：41579000

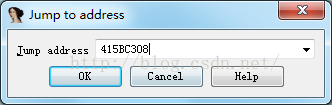

然後將兩者相加得到絕對地址：43308+41579000=415BC308，使用G鍵，跳轉：

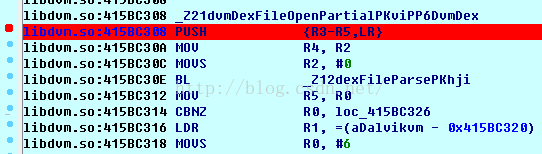

跳轉到dvmDexFileOpenPartial函數處，下斷點：



第五步：點擊運行按鈕或者F9運行程序

之前的jdb命令就連接上了：

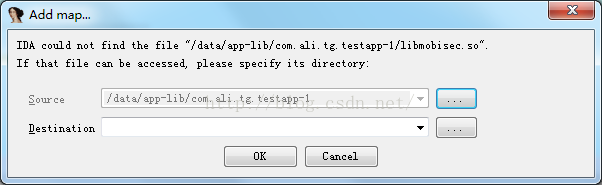

IDA出現如下界面，不要理會，一路點擊取消按鈕即可

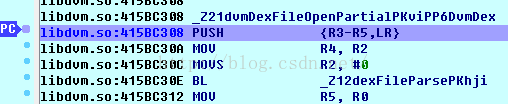

運行到了dvmDexFileOpenPartial函數處：

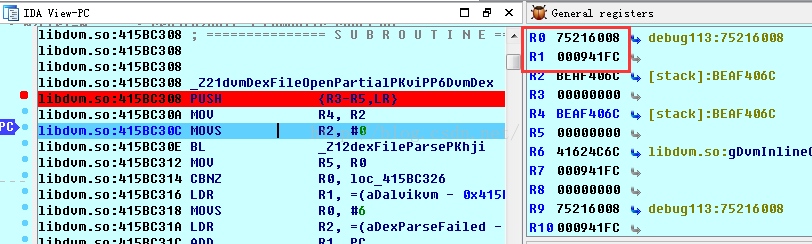

使用F8進行單步調試，但是這裡需要注意的是，只要運行過了PUSH命令就可以了，記得不要越過下面的BL命令，因為我們沒必要走到那裡，當執行了PUSH命令之後，我們就是使用腳本來dump處內存中的dex數據了，這裡有一個知識點，就是R0~R4寄存器一般是用來存放一個函數的參數值的，那麼我們知道dvmDexFileOpenPartial函數的第一個參數就是dex內存起始地址，第二個參數就是dex大小：

那麼這裡就可以使用這樣的腳本進行dump即可：

static main(void)
{
auto fp, dex_addr, end_addr;
fp = fopen(“F:\\dump.dex”, “wb”);
end_addr = r0 + r1;
for ( dex_addr = r0; dex_addr < end_addr; dex_addr ++ )
fputc(Byte(dex_addr), fp);
}

腳本不解釋了，非常簡單，而且這個是固定的格式，以後dump內存中的dex都是這段代碼，我們將dump出來的dex保存到F盤中。

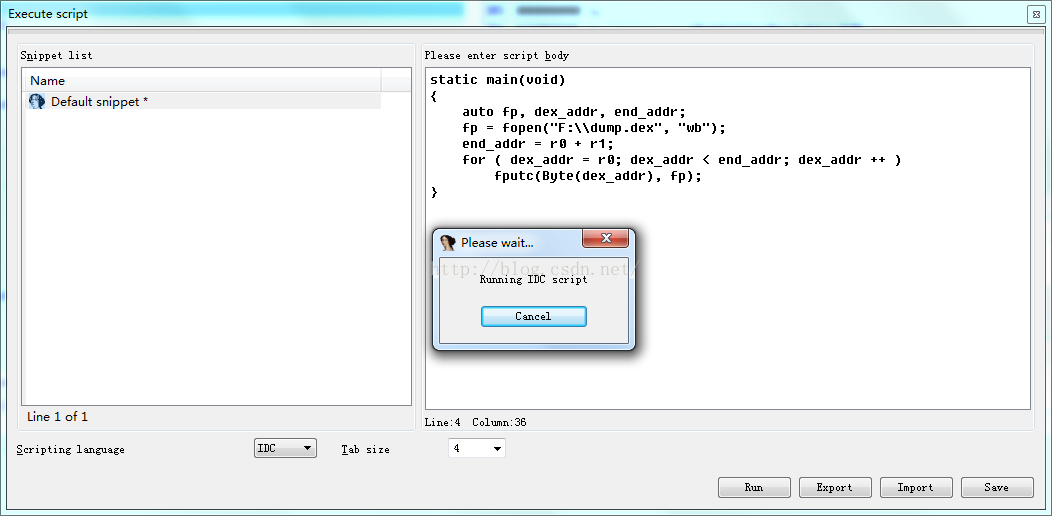

然後這時候，我們使用：Shirt+F2 調出IDA的腳本運行界面：

點擊運行，這裡可能需要等一會，運行成功之後，我們去F盤得到dump.dex文件，其實這裡我們的IDA使命就完成了，因為我們得到了內存的dex文件了，下面開始就簡單了，只要分析dex文件即可



四、分析正確的dex文件內容

我們拿到dump.dex之後，使用dex2jar工具進行反編譯：

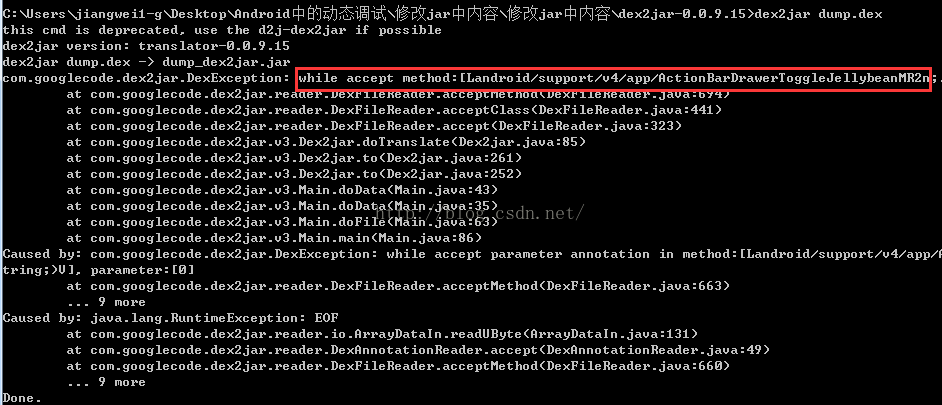

可惜的是，報錯了，反編譯失敗，主要是有一個類導致的，開始我以為是dump出來的dex文件有問題，最後我用baksmali工具得到smali文件是可以的，所以不是dump出來的問題，我最後用baksmali工具將dex轉化成smali源碼：

java -jar baksmali-2.0.3.jar -o C:\classout/ dump.dex

得到的smali源碼目錄classout在C盤中：

我們得到了指定的smali源碼了。



那麼下面我們就可以使用靜態方式分析smali即可了：

首先找到入口的MainActivity源碼：

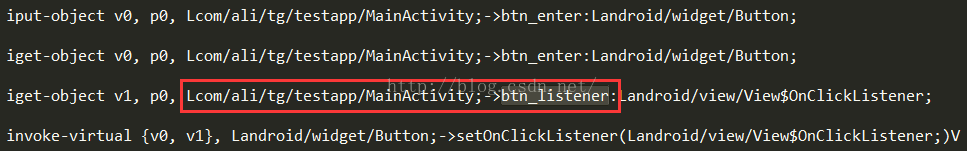

這裡不解釋了，肯定是找按鈕的點擊事件代碼處，這裡是一個btn_listener變量，看這個變量的定義：

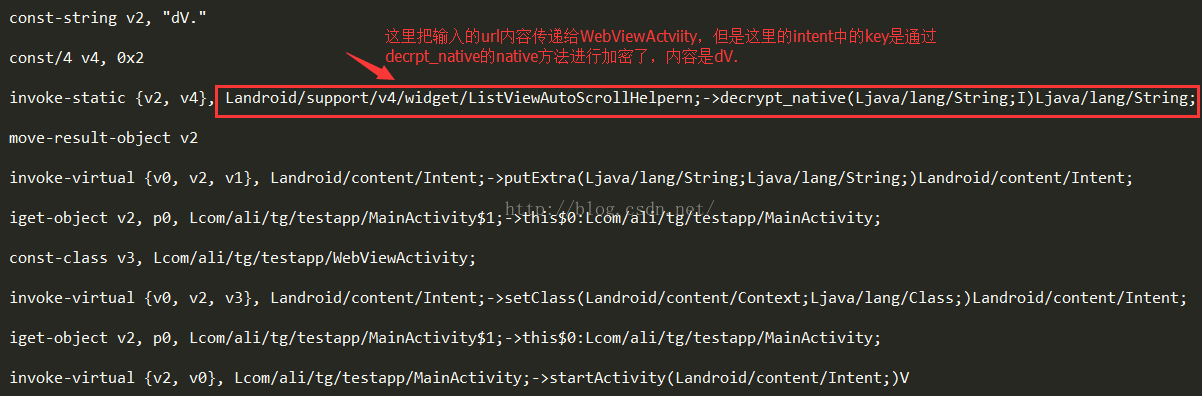

是MainActivity$1內部類定義，查看這個類的smali源碼，直接查看他的onClick方法：

這裡可以看到，把EditText中的內容，用Intent傳遞給WebViewActivity中，但是這裡的intent數據的key是加密的。

下面繼續看WebViewActivity這個類：

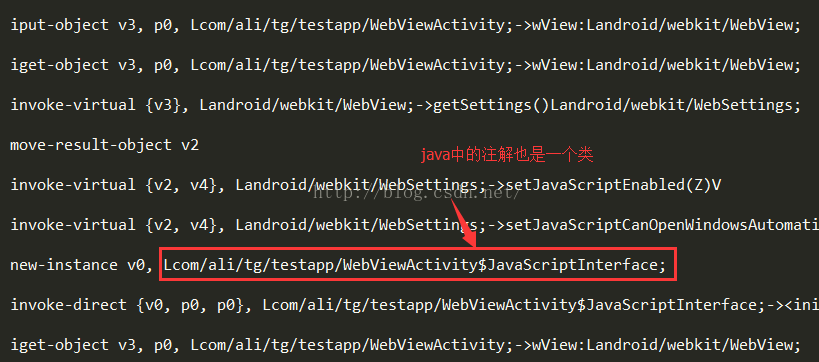

我們直接查找onCreate方法即可，看到這裡是初始化WebView，然後進行一些設置，這裡我們看到一個@JavascriptInterface

這個注解，我們在使用WebView的時候都知道，他是用於Js中能夠訪問的設置了這個注解的方法，沒有這個注解的方法Js是訪問不了的

注意：

我們知道這個注解是在SDK17加上的，也就是Android4.2版本中，那麼在之前的版本中沒有這個注解，任何public的方法都可以在JS代碼中訪問，而Java對象繼承關系會導致很多public的方法都可以在JS中訪問，其中一個重要的方法就是 getClass()。然後JS可以通過反射來訪問其他一些內容。那麼這裡就有這個問題了：比如下面的一段JS代碼：

<script>
function findobj(){
for (var obj in window) {
if ("getClass" in window[obj]) {
return window[obj]
}
}
}
</script>

看到了，這段js代碼很危險的，使用getClass方法，得到這個對象(java中的每個對象都有這個方法的)，用這個方法可以得到一個java對象，然後我們就可以調用這個對象中的方法了。這個也算是WebView的一個漏洞了。

所以通過引入 @JavascriptInterface注解，則在JS中只能訪問 @JavascriptInterface注解的函數。這樣就可以增強安全性。

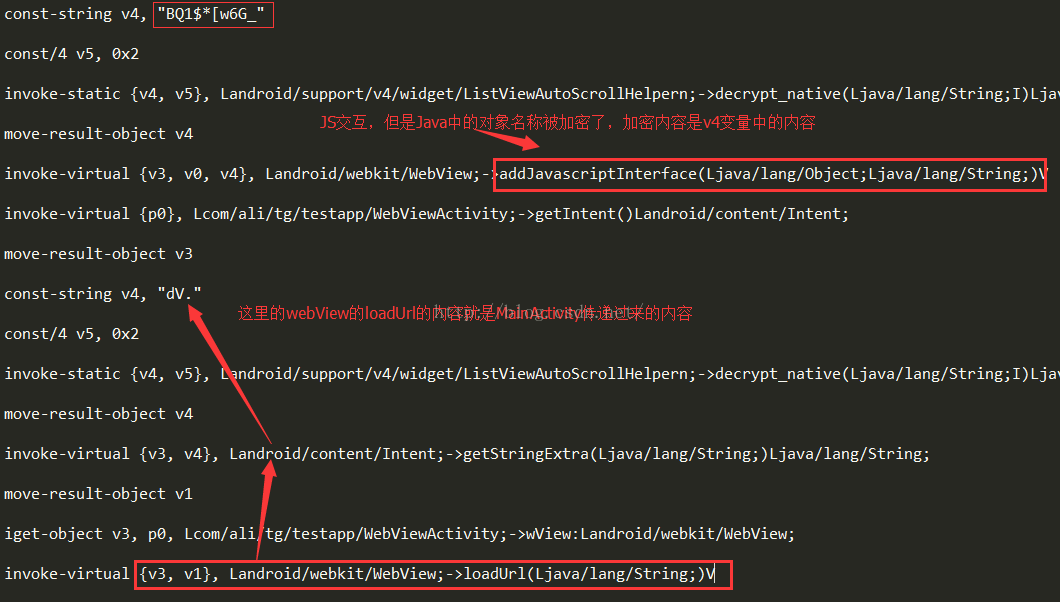

回歸到正題，我們上面分析了smali源碼，看到了WebView的一些設置信息，我們可以繼續往下面看：

這裡的我們看到了一些重要的方法，一個是addJavascriptInterface，一個是loadUrl方法。

我們知道addjavaascriptInterface方法一般的用法：

mWebView.addJavascriptInterface(new JavaScriptObject(this), "jiangwei");

第一個參數是本地的Java對象，第二個參數是給Js中使用的對象的名稱。然後js得到這個對象的名稱就可以調用本地的Java對象中的方法了。

看了這裡的addjavaascriptInterface方法代碼，可以看到，這裡用

ListViewAutoScrollHelpern;->decrypt_native(Ljava/lang/String;I)Ljava/lang/String;

將js中的名稱進行混淆加密了，這個也是為了防止惡意的網站來攔截url，然後調用我們本地的Java中的方法。

注意：

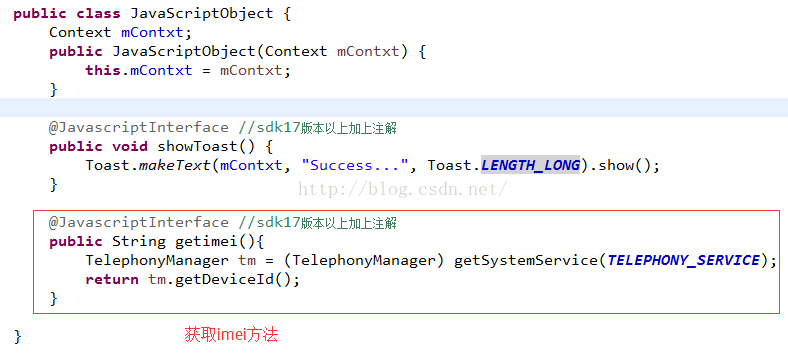

這裡又存在一個關於WebView的安全問題，就是這裡的js訪問的對象的名稱問題，比如現在我的程序中有一個Js交互的類，類中有一個獲取設備重要信息的方法，比如這裡獲取設備的imei方法，如果我們的程序沒有做這樣名稱的混淆的話，破解者得到這個js名稱和方法名，然後就偽造一個惡意url，來調用我們程序中的這個方法，比如這樣一個例子：

然後在設置js名稱：

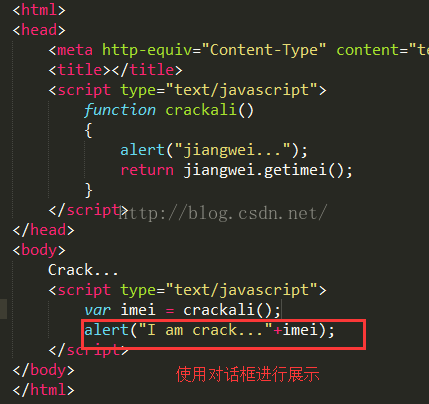

我們就可以偽造一個惡意的url頁面來訪問這個方法，比如這個惡意的頁面代碼如下：

運行程序：

看到了，這裡惡意的頁面就成功的調用了程序中的一個重要方法。

所以，我們可以看到，對Js交互中的對象名稱做混淆是必要的，特別是本地一些重要的方法。



回歸到正題，我們分析完了WebView的一些初始化和設置代碼，而且我們知道如果要被Js訪問的方法，那麼必須要有@JavascriptInterface注解 因為在Java中注解也是一個類，所以我們去注解類的源碼看看那個被Js調用的方法：

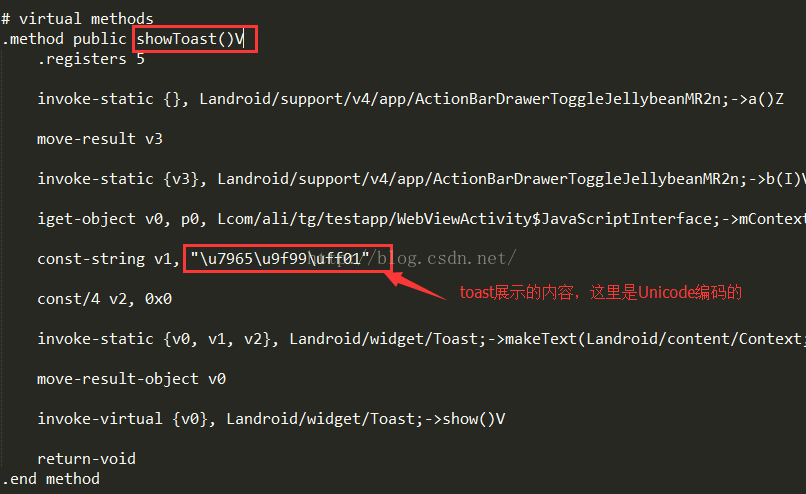

這裡看到了有一個showToast方法，展示的內容：\u7965\u9f99\uff01 ，我們在線轉化一下：

擦，這裡就是題目要求展示的內容。



好了，到這裡我們就分析完了apk的邏輯了，下面我們來整理一下：

1、在MainActivity中輸入一個頁面的url，跳轉到WebViewActivity進行展示

2、WebViewActivity有Js交互，需要調用本地Java對象中的showToast方法展示消息

問題：

因為這裡的js對象名稱進行了加密，所以這裡我們自己編寫一個網頁，但是不知道這個js對象名稱，無法完成showToast方法的調用



五、破解的方法

下面我們就來分析一下如何解決上面的問題，其實解決這個問題，我們現有的方法太多了

第一種方法：修改smali源碼，把上面的那個js對象名稱改成我們自己想要的，比如：jiangwei，然後在自己編寫的頁面中直接調用：jiangwei.showToast方法即可，不過這裡需要修改smali源碼，在使用smali工具回編譯成dex文件，在弄到apk中，在運行。方法是可行的，但是感覺太復雜，這裡不采用

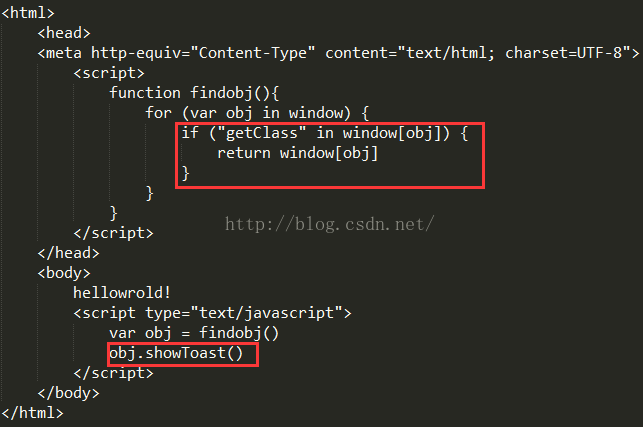

第二種方法：利用Android4.2中的WebView的漏洞，直接使用如下Js代碼即可

這裡根本不需要任何js對象的名稱，只需要方法名就可以完成調用，所以這裡可以看到這個漏洞還是很危險的。

第三種方法：我們看到了那個加密方法，我們自己寫一個程序，來調用這個方法，盡然得到正確的js對象名稱，這裡我們就采用這種方式，因為這個方式有一個新的技能，所以這裡我就講解一下了。

那麼如果用第三種方法的話，就需要再去分析那個加密方法邏輯了：

android.support.v4.widget.ListViewAutoScrollHelpern在這個類中，我們再去查找這個smali源碼：

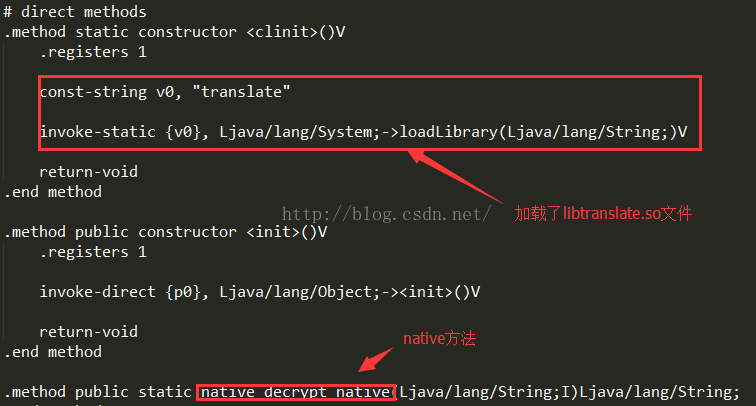

這個類加載了libtranslate.so庫，而且加密方法是native層的，那麼我們用IDA查看libtranslate.so庫：

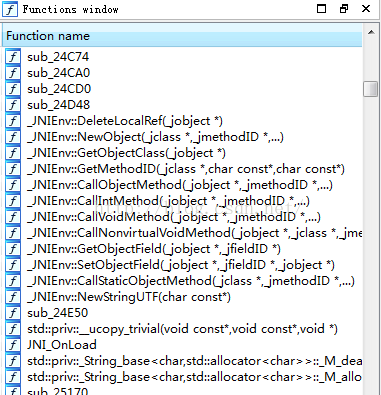

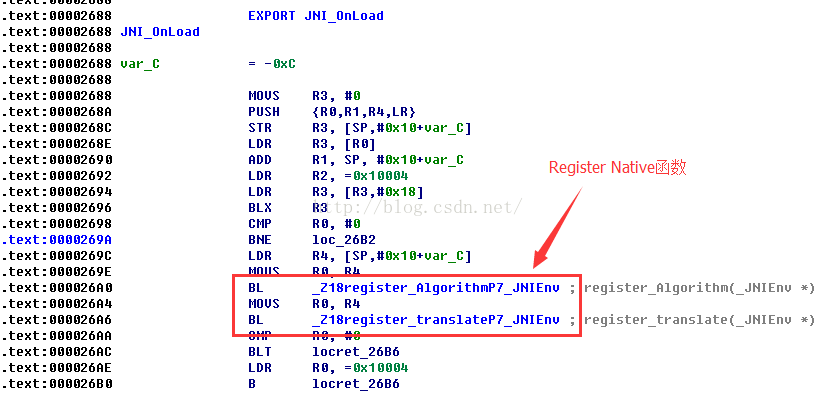

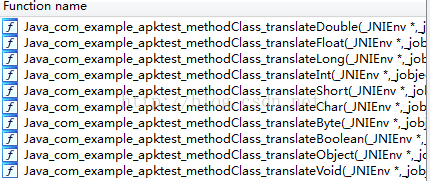

我們搜一下Java開頭的函數，發現並沒有和decrypt_native方法對應的native函數，說明這裡做了native方法的注冊混淆，我們直接看JNI_OnLoad函數：

這裡果然是自己注冊了native函數，但是分析到這裡，我就不往下分析了，為什麼呢？因為我們其實沒必要搞清楚native層的函數功能，我們知道了Java層的native方法定義，那麼我們可以自己定義一個這麼個native方法來調用libtranslate.so中的加密函數功能：

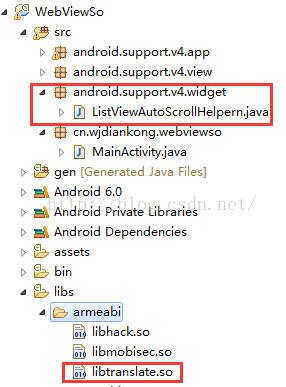

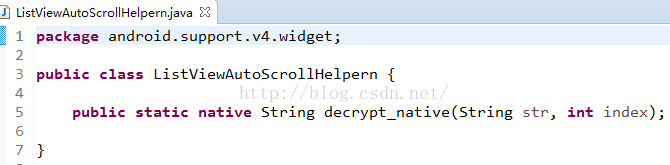

我們新建一個Demo工程，仿造一個ListViewAutoScrollHelpern類，內部在定義一個native方法：

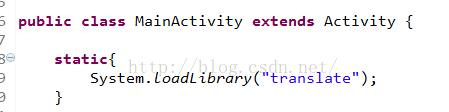

然後我們在MainActivity中加載libtranslate.so：

然後調用那個native方法，打印結果：

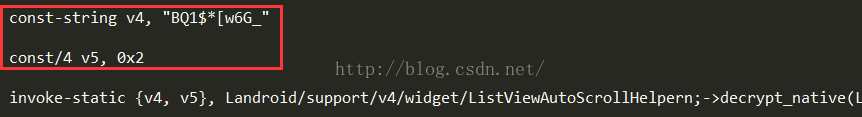

這裡的方法的參數可以查看smali源碼中的那個方法參數：

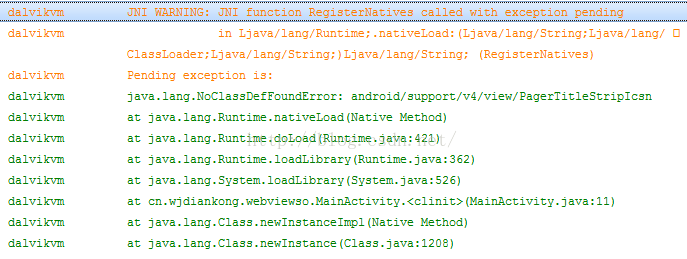

點擊運行，發現有崩潰的，我們查看log信息：

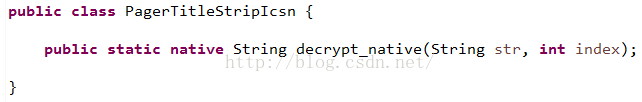

是libtranslate.so中有一個PagerTitleStripIcsn類找不到，這個類應該也有一個native方法，我們在構造這個類：

再次運行，還是報錯，原因差不多，還需要在構造一個類：TaskStackBuilderJellybeann

好了，再次點擊運行：

OK了，成功了，從這個log信息可以看出來了，解密之後的js對象名稱是：SmokeyBear，那麼下面就簡單了，我們在構造一個url頁面，直接調用：SmokeyBear.showToast即可。

注意：

這裡我們看到，如果知道了Java層的native方法的定義，那麼我們就可以調用這個native方法來獲取native層的函數功能了，這個還是很不安全的，但是我們如何防止自己的so被別人調用呢？之前的一篇文章：Android中的安全攻防之戰已經說過了，可以在so中的native函數做一個應用的簽名校驗，只有屬於自己的簽名應用才能調用，否則直接退出。



六，開始測試

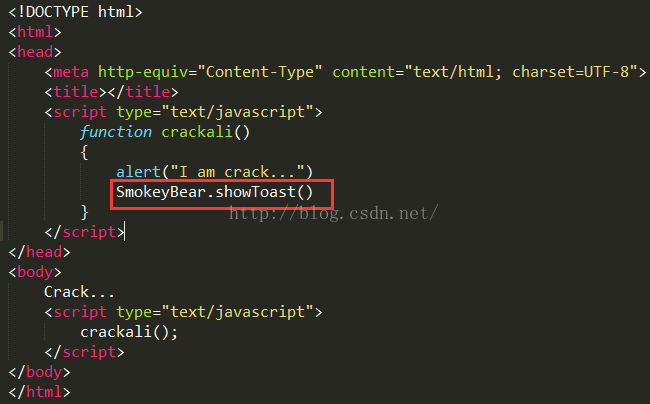

上面已經知道了js的對象名稱，下面我們就來構造這個頁面了：

那麼這裡又有一個問題了，這個頁面構造好了？放哪呢？有的同學說我有服務器，放到服務器上，然後輸入url地址就可以了，的確這個方法是可以的，但是有的同學沒有服務器怎麼辦呢？這個也是有方法的，我們知道WebView的loadUrl方法是可以加載本地的頁面的，所以我們可以把這個頁面保存到本地，但是需要注意的是，這裡不能存到SD卡中，因為這個應用沒有讀取SD的權限，我們可以查看他的AndroidManifest.xml文件：

我們在不重新打包的情況下，是沒辦法做到的，那麼放哪呢？其實很簡單了，放在這個應用的/data/data/com.ali.tg.testapp/目錄下即可，因為除了SD卡位置，這個位置是最好的了，那麼我們知道WebView的loadUrl方法在加載本地的頁面的格式是：

file:///data/data/com.ali.tg.testapp/crack.html

那麼我們直接輸入即可

注意：

這裡在說一個小技巧：就是我們在一個文本框中輸入這麼多內容，是不是有點蛋疼，我們其實可以借助於命令來實現輸入的，就是使用：adb shell input text ”我們需要輸入的內容“。

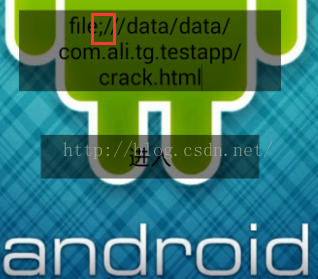

具體用法很簡單，打開我們需要輸入內容的EditText，點擊調出系統的輸入法界面，然後執行上面的命令即可：

不過這裡有一個小問題，就是他不識別分號：

不過我們直接修改成分號點擊進入：

運行成功，看到了toast的展示。



手癢的同學可以戳這裡：http://download.csdn.net/detail/jiangwei0910410003/9543445

七、內容整理

到這裡我們就破解成功了，下面來看看整理一下我們的破解步驟：

1、破解的常規套路

我們按照破解慣例，首先解壓出classses.dex文件，使用dex2jar工具查看java代碼，但是發現只有一個Application類，所以猜測apk被加殼了，然後用apktool來反編譯apk，得到他的資源文件和AndroidManifest.xml內容，找到了包名和入口的Activity類。

2、加固apk的源程序一般存放的位置

知道是加固apk了，那麼我們就分析，這個加固的apk肯定是存放在本地的一個地方，一般是三個地方：

1》應用的asset目錄中

2》應用的libs中的so文件中

3》應用的dex文件的末尾

我們分析了一下之後，發現asset目錄中的確有兩個jar文件，但是打不開，猜測是被經過處理了，所以我們得分析處理邏輯，但是這時候我們也沒有代碼，怎麼分析呢？所以這時候就需要借助於dump內存dex技術了：

不管最後的源apk放在哪裡，最後都是需要經歷解密動態加載到內存中的，所以分析底層加載dex源碼，知道有一個函數：dvmDexFileOpenPartial 這個函數有兩個重要參數，一個是dex的其實地址，一個是dex的大小，而且知道這個函數是在libdvm.so中的。所以我們可以使用IDA進行動態調試獲取信息

3、雙開IDA開始獲取內存中的dex內容

雙開IDA，走之前的動態破解so方式來給dvmDexFileOpenPartial函數下斷點，獲取兩個參數的值，然後使用一段腳本，將內存中的dex數據保存到本地磁盤中。

4、分析獲取到的dex內容

得到了內存中的dex之後，我們在使用dex2jar工具去查看源碼，但是發現保存，以為是dump出來的dex格式有問題，但是最後使用baksmali工具進行處理，得到smali源碼是可以的，然後我們就開始分析smali源碼。

5、分析源碼了解破解思路

通過分析源碼得知在WebViewActivity頁面中會加載一個頁面，然後那個頁面中的js會調用本地的Java對象中的一個方法來展示toast信息，但是這裡我們遇到了個問題：Js的Java對象名稱被混淆加密了，所以這時候我們需要去分析那個加密函數，但是這個加密函數是native的，然後我們就是用IDA去靜態分析了這個native函數，但是沒有分析完成，因為我們不需要，其實很簡單，我們只需要結果，不需要過程，現在解密的內容我們知道了，native方法的定義也知道了，那麼我們就去寫一個簡單的demo去調用這個so的native方法即可，結果成功了，我們得到了正確的Js對象名稱。

6、了解WebView的安全性

WebView的早期版本的一個漏洞信息，在Android4.2之前的版本WebView有一個漏洞，就是可以執行Java對象中所有的public方法，那麼在js中就可以這麼處理了，先獲取geClass方法獲取這個對象，然後在調用這個對象中的一些特定方法即可，因為Java中所有的對象都有一個getClass方法，而這個方法是public的，同時能夠返回當前對象。所以在Android4.2之後有了一個注解：

@JavascriptInterface ，只有這個注解標識的方法才能被Js中調用。

7、獲取輸入的新技能

驗證結果的過程中我們發現了一個技巧，就是我們在輸入很長的文本的時候，比較繁瑣，可以借助adb shell input text命令來實現。



八、技術點概要

1、通過dump出內存中的dex數據，可以佛擋殺佛了，不管apk如何加固，最終都是需要加載到內存中的。

2、了解到了WebView的安全性的相關知識，比如我們在WebView中js對象名稱做一次混淆還是有必要的，防止被惡意網站調用我們的本地隱私方法。

3、可以嘗試調用so中的native方法，在知道了這個方法的定義之後

4、adb shell input text 命令來輔助我們的輸入



九、總結

這裡就介紹了Android中如何dump出那些加固的apk程序，其實核心就一個：不管上層怎麼加固，最終加載到內存的dex肯定不是加固的，所以這個dex就是我們想要的，這裡使用了IDA來動態調試libdvm.so中的dvmDexFileOpenPartial函數來獲取內存中的dex內容，同時還可以使用gdb+gdbserver來獲取，這個感興趣的同學自行搜索吧。結合了之前的兩篇文章，就算善始善終，介紹了Android中大體的破解方式，當然這三種方式不是萬能的，因為加固和破解是相生相克的，沒有哪個有絕對的優勢，只是兩者相互進步罷了，當然還有很多其他的破解方式，後面如果遇到的話，會在詳細說明，我們的目的不是編寫應用，而且讓別人的應用變成炮灰！！
