Android app性能優化解決卡慢頓之布局優化

前面博客分析了導致app卡頓慢的直接原因，這裡就從原因出發，分析一些優化方案（這裡主要是從直接影響渲染機制的布局相關進行分析）

1)Invalidations,Layouts,andPerformance（動畫，布局的優化）

順滑精妙的動畫是app設計裡面最重要的元素之一，這些動畫能夠顯著提升用戶體驗。下面會講解Android系統是如何處理UI組件的更新操作的。

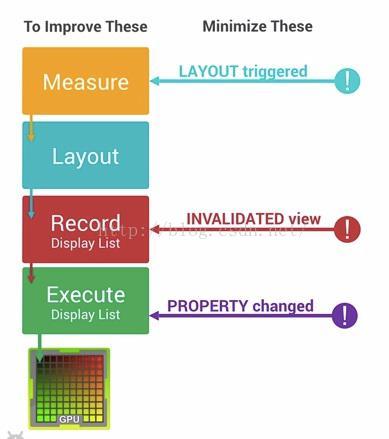

通常來說，Android需要把XML布局文件轉換成GPU能夠識別並繪制的對象。這個操作是在DisplayList的幫助下完成的。DisplayList持有所有將要交給GPU繪制到屏幕上的數據信息。

在某個View第一次需要被渲染時，DisplayList會因此而被創建，當這個View要顯示到屏幕上時，我們會執行GPU的繪制指令來進行渲染。如果你在後續有執行類似移動這個View的位置等操作而需要再次渲染這個View時，我們就僅僅需要額外操作一次渲染指令就夠了。然而如果你修改了View中的某些可見組件，那麼之前的DisplayList就無法繼續使用了，我們需要回頭重新創建一個DisplayList並且重新執行渲染指令並更新到屏幕上。

需要注意的是：任何時候View中的繪制內容發生變化時，都會重新執行創建DisplayList，渲染DisplayList，更新到屏幕上等一系列操作。這個流程的表現性能取決於你的View的復雜程度，View的狀態變化以及渲染管道的執行性能。舉個例子，假設某個Button的大小需要增大到目前的兩倍，在增大Button大小之前，需要通過父View重新計算並擺放其他子View的位置。修改View的大小會觸發整個HierarcyView的重新計算大小的操作（特別是繪制動畫時影響是很嚴重的）。如果是修改View的位置則會觸發HierarchView重新計算其他View的位置。如果布局很復雜，這就會很容易導致嚴重的性能問題。我們需要盡量減少Overdraw。

我們可以通過前面介紹的MonitorGPURendering來查看渲染的表現性能如何，另外也可以通過開發者選項裡面的ShowGPUviewupdates來查看視圖更新的操作，最後我們還可以通過HierarchyViewer這個工具來查看布局，使得布局盡量扁平化（層數盡量減少），移除非必需的UI組件，這些操作能夠減少Measure，Layout的計算時間，制作動畫時，運動元素與其父控件的關系要好好考慮，盡量在運動元素運動過程中，不會導致其父控件變化，否則就會導致父控件重繪，整個重繪可能影響到整個布局文件，這就是你做出的動畫卡頓慢的可能原因之一。

2)Overdraw,Cliprect,QuickReject（過度繪制）

引起性能問題的一個很重要的方面是因為過多復雜的繪制操作。我們可以通過工具來檢測並修復標准UI組件的Overdraw問題，但是針對高度自定義的UI組件則顯得有些力不從心。

有一個竅門是我們可以通過執行幾個APIs方法來顯著提升繪制操作的性能。前面有提到過，非可見的UI組件進行繪制更新會導致Overdraw。例如NavDrawer從前置可見的Activity滑出之後，如果還繼續繪制那些在NavDrawer裡面不可見的UI組件，這就導致了Overdraw。為了解決這個問題，Android系統會通過避免繪制那些完全不可見的組件來盡量減少Overdraw。那些NavDrawer裡面不可見的View就不會被執行浪費資源（對於不需要用戶看見的元素，設置屬性為gone，這可以在一定程度上優化性能，這時與設置成invisable相比較的）。

但是不幸的是，對於那些過於復雜的自定義的View(重寫了onDraw方法)，Android系統無法檢測具體在onDraw裡面會執行什麼操作，系統無法監控並自動優化，也就無法避免Overdraw了。但是我們可以通過canvas.clipRect()來幫助系統識別那些可見的區域。這個方法可以指定一塊矩形區域，只有在這個區域內才會被繪制，其他的區域會被忽視。這個API可以很好的幫助那些有多組重疊組件的自定義View來控制顯示的區域。同時clipRect方法還可以幫助節約CPU與GPU資源，在clipRect區域之外的繪制指令都不會被執行，那些部分內容在矩形區域內的組件，仍然會得到繪制。

除了clipRect方法之外，我們還可以使用canvas.quickreject()來判斷是否沒和某個矩形相交，從而跳過那些非矩形區域內的繪制操作。做了那些優化之後，我們可以通過上面介紹的ShowGPUOverdraw來查看效果。

3)CustomViewsandPerformance（自定義視圖的優化）

Android系統有提供超過70多種標准的View，例如TextView，ImageView，Button等等。在某些時候，這些標准的View無法滿足我們的需要，那麼就需要我們自己來實現一個View，這節會介紹如何優化自定義View的性能。

通常來說，針對自定義View，我們可能犯下面三個錯誤：

·UselesscallstoonDraw()：我們知道調用View.invalidate()會觸發View的重繪，有兩個原則需要遵守，第1個是僅僅在View的內容發生改變的時候才去觸發invalidate方法，第2個是盡量使用ClipRect等方法來提高繪制的性能。

·Uselesspixels：減少繪制時不必要的繪制元素，對於那些不可見的元素，我們需要盡量避免重繪。

·WastedCPUcycles：對於不在屏幕上的元素，可以使用Canvas.quickReject把他們給剔除，避免浪費CPU資源。另外盡量使用GPU來進行UI的渲染，這樣能夠極大的提高程序的整體表現性能。

最後請時刻牢記，盡量提高View的繪制性能，這樣才能保證界面的刷新幀率盡量的高。

4)HiddenCostofTransparency（透明效果的隱藏性能消耗）

這小節會介紹如何減少透明區域對性能的影響。通常來說，對於不透明的View，顯示它只需要渲染一次即可，可是如果這個View設置了alpha值，會至少需要渲染兩次。原因是包含alpha的view需要事先知道混合View的下一層元素是什麼，然後再結合上層的View進行Blend混色處理。

在某些情況下，一個包含alpha的View有可能會觸發改View在HierarchyView上的父View都被額外重繪一次。下面我們看一個例子，下圖演示的ListView中的圖片與二級標題都有設置透明度。

大多數情況下，屏幕上的元素都是由後向前進行渲染的。在上面的圖示中，會先渲染背景圖(藍，綠，紅)，然後渲染人物頭像圖。如果後渲染的元素有設置alpha值，那麼這個元素就會和屏幕上已經渲染好的元素做blend處理。很多時候，我們會給整個View設置alpha的來達到fading的動畫效果，如果我們圖示中的ListView做alpha逐漸減小的處理，我們可以看到ListView上的TextView等等組件會逐漸融合到背景色上。但是在這個過程中，我們無法觀察到它其實已經觸發了額外的繪制任務，我們的目標是讓整個View逐漸透明，可是期間ListView在不停的做Blending的操作（由於listview的適配器中getview會頻繁調用，除了listview會這樣，還包括grideview也會），這樣會導致不少性能問題。

如何渲染才能夠得到我們想要的效果呢？我們可以先按照通常的方式把View上的元素按照從後到前的方式繪制出來，但是不直接顯示到屏幕上，而是使用GPU預處理之後，再又GPU渲染到屏幕上，GPU可以對界面上的原始數據直接做旋轉，設置透明度等等操作。使用GPU進行渲染，雖然第一次操作相比起直接繪制到屏幕上更加耗時，可是一旦原始紋理數據生成之後，接下去的操作就比較省時省力（其實是將cpu的事落到gpu上去做，並且由於gpu的紋理機制讓整體性能提升）。

如何才能夠讓GPU來渲染某個View呢？我們可以通過setLayerType的方法來指定View應該如何進行渲染，從SDK16開始，我們還可以使用ViewPropertyAnimator.alpha().withLayer()來指定。如下圖所示：

另外一個例子是包含陰影區域的View，這種類型的View並不會出現我們前面提到的問題，因為他們並不存在層疊的關系。

為了能夠讓渲染器知道這種情況，避免為這種View占用額外的GPU內存空間，我們可以做下面的設置。

通過上面的設置以後，性能可以得到顯著的提升，如下圖所示：

總結一下：直接和渲染相關的就是布局文件，為了達到程序渲染最優，有幾個原則1.布局層數盡量少（扁平化）。2，盡量避免過度渲染。3.盡量簡化布局，4，經常變化的view的布局深度盡量低（每一次變化都會涉及上層及上上層控件的變化）。這是直接和渲染機制相關的布局，渲染還提出了要求，每一個功能相對單一的模塊的執行時間盡量接近16ms（這時幀率為60fps），最多為32ms，若再多就會影響用戶體驗了，其實16ms是一幀不落的繪制了，從16ms到32ms這段時間丟幀了，但是沒影響用戶體驗，但是大於32ms就很影響了，卡頓慢就出現了。至於這麼縮短每個模塊的時間，這個就得具體模塊的來定了。這裡的16ms和32ms是主線程的時間，所以一般耗時較大（例如網絡請求，文件操作，以及數據庫操作這些典型功能就算再優化，也很難將時間壓縮到16ms），這種情況就可以使用額外的線程來處理這些任務欄了，有人可能就有疑問了，既然線程可以解決問題，那我就不用優化了，直接使用線程就好了，這種說法其實是有問題的，因為線程管理還是得占用cpu時間的，如果線程數很多，cpu管理的時間就會變多，值得注意的是渲染機制的第一步解析xml布局文件（測量繪制DisplayList）的工作還得cpu做呢，所以可能會出現一種情況就是把耗時任務都放在新線程裡了，但是依舊還是卡頓慢。所以一般是優化後距離16ms這個標准還是相差很遠的情況才使用新線程。
