Google官方詳解 Android 性能優化

編輯：關於Android編程

為什麼關注性能

對於一款APP，用戶首先關注的是 app的性能，而不是APP本身的屬性功能，用戶不關心你是否是搞社交，是否搞電商，是否是一款強大的美圖濾鏡app，用戶首先關注的是性能—-性能不好，用戶會直接卸載，在應用市場給一個惡狠狠得差評，小則影響產品口碑，大則影響公司的品牌和聲譽，作為程序員，app的性能更應該作為我們關注的一個功能，而不是出了問題才去門頭苦惱加班加點的負擔。

老實說，提高app性能的確非常難，處理這些問題你必須知道：

應用速度慢的原因還必須正確使用分析工具來分析數據

為此誕生了本文：

了解這些工具並用它們找到造成性能不好的原因從理論角度了解它們

如何優化app的性能？

性能優化聽上去是一項非常艱巨的功能，但仔細思考，其實非常簡單：

獲取信息，

有人說你應用慢，應用閃退（崩掉，crash掉）的時候你需要找到原因。

通過運行分析和反饋工具軟件來收集應用相關的信息，我們需要明確哪些可以測量，哪些可以優化

也就是說任何應用開始優化時，整個過程取決於問題的可測性以及性能優化的可評價性。開發中經常遇到的坎，問題不可復現，以及對於某一個細節是否需要優化拿不定主意，這個需要我們自己身處其境考慮分析各方面因素得出結論，而不是純粹得靠感覺。

分析數據，

很多時候，我們並不能直接理解問題的原因，比如內存溢出（OOM）的error，判斷內存溢出需要計算很多個變量得內存大小，我們並不能直觀通過眼球看出來一個app 運行過程那些變量的內存，這裡我們就需要運行分析工具來幫助我們，將其轉化為可視化的圖表，

在這裡，我們可能還是看不懂那些圖表，橫線豎線，具體是個什麼玩意，

沒有關系，去弄懂它們！就可以成為性能大師了.

現在你看那些內存中的二進制轉換成圖表的過程，就類似於古代的算命大師，

步驟1和步驟2 會不斷的循環，搜集數據，分析數據···

有時候我們不只使用一種搜集工具和分析工具，這就需要自己針對性能得種類來深入研究了

Tack action!

發現了問題，找到了問題所在以及發生的原因，我們必須要恰當的去解決它，根據項目進度，該性能的優化成本，性能優先級，考慮項目中使用的java庫或者android開源框架，其中的一些嚴格限制，

在你的方案提出之前，這些因素都是我們需要考慮的，因為提出的優化方案，不一定會被公司高層接受（除非你就是高層）。

工具不是規則，理解事物的規則和流程更重要

為什麼關注內存

內存大小屬於手機性能之一

舉個簡單的例子，內存就像你的臥室一樣，當你在老家住著動辄幾百平的村莊，舒服慣了，突然變賣家產一門心思想創業來到北京，家裡的老本只夠你住幾平米的衛生間的時候，你就會注意到內存【房間】大小的重要性了。

首先我們要知道內存是如何影響系統運行

通常我們認為代碼執行速度等同於物理硬件的執行速度，我們的代碼指令都是通過使用內存來完成的。通過為實例對象，常量，變量分配內存，來完成操作，但是如何釋放這些內存，通常我們並不清楚。

一旦分配出去的內存沒有及時回收，會引造成系統卡頓，執行操作緩慢現象，這種現象稱之為內存洩漏，Memory leak

java垃圾回收機制官方詳解

java中的JVM就是一個抽象的計算機，和實際的計算機一樣，它具有指令集並使用不同的存儲區域，JVM負責執行代碼，管理數據，管理內存和寄存器。

垃圾回收機制只做兩件基本的事情：

發現無用的對象回收被無用對象占用的內存空間，使得該空間可以被程序再次利用

通常，垃圾回收具有如下特點：

垃圾回收機制的工作目標是回收無用對象的內存空間，這些內存空間都是JVM堆內存的內存資源，對於其他物理資源，比如數據庫連接，磁盤I/O 等資源無能為力

為了讓垃圾回收機制盡快回收那些對象，可以將該對象引用變量置為null，

垃圾回收發生的不可預知性，不同JVM 采用不同的算法和機制，有可能定時回收，有可能cpu空閒回收，也有可能內存消耗極限發生，即使通過Runtime對象的gc（），System.gc（）來建議系統進行回收，但這之屬於建議，不能精確控制垃圾回收機制的執行,

意思就是說，垃圾回收機制什麼時候開始執行，並不是我們程序員能控制的，我們只能給予建議。

那麼問題來了，如何精確的進行垃圾回收呢？

回答很明確，確保每一個對象都進行了有效的釋放。對於不再需要的對象，不要引用他們，一旦在別的地方保持對這個對象的引用，垃圾回收機制暫時不會回收該對象，則會導致嚴重得問題—-系統可用內存越來越少，垃圾回收執行的頻率越來越高，cpu全都被垃圾回收的操作占有了，系統性能自然而然就下降了！

java8 已經刪除了永生代內存，即一些常駐內存，不會回收的數據，而是改為使用本地內存來存儲類的元數據，稱之為元空間（Metaspace），不過貌似和Android開發沒關系(-__-)。

回顧完java垃圾回收，下面介紹

Android 自己的回收機制-Runtime 回收機制

這裡寫圖片描述

經由為數據分配內存的類型，以及系統如何有效的利用gc回收內存，並為新的對象分配內存。

所有要申請的內存都被劃分到內存空間中，根據這些特點，哪些數據分配到哪些內存中，取決於Android的版本，

最為重要的一點，Android系統為每個運行中的app分配了預設的內存通常為16m-32m之間，當分配的內存越多，系統內存不足時，系統就可能會執行內存清理，注意，是可能會執行，是否執行垃圾清理是由系統自己判斷的。

進行垃圾回收，以確保有足夠的內存分配給其他的應用操作，不同的Android版本，會有不同的gc操作，例如在davailk中，gc代表終止程序操作，
這裡寫圖片描述

代碼是如何影響程序執行的？

這裡寫圖片描述

上圖是正常的界面刷新流程，<喎?/kf/ware/vc/" target="_blank" class="keylink">vcD4NCjxwPjxpbWcgYWx0PQ=="這裡寫圖片描述" src="/uploadfile/Collfiles/20160602/20160602091103271.png" title="\" />

上圖，gc占據了一大塊的時間，對於我們人類來說很短，但是對於系統來說很長了。

這裡寫圖片描述

綜合三張圖分析：代碼質量很差，使得系統為我們的app分配了過多內存，而且沒有及時回收，系統需要更多的時間去執行gc回收，那麼系統就沒時間去保持界面的活躍，所以就造成了卡頓的現象。，

在一個循環體中，重復得創建對象，就會造成內存污染，馬上就會有很多gc
啟動，由於這一額外的內存壓力，內存洩漏仍然會產生，當可用內存降低到一定總量時，會強制系統gc執行，那循環體中的那部分操作會顯示出卡頓的情況，甚至有可能在內存極限的時候，我們開發的應用會閃退。

所以，唯一的解決辦法是：減少代碼申請的內存量，不使用的對象及時回收。

使用內存分析工具Memory Monitor

整個層疊圖，代表還有多少內存可用
深藍色區域：代表正在使用的內存大小
淺灰色區域：代表空閒未分配內存

這裡寫圖片描述

這個紅色箭頭所指的坡度表示急需大量的內存，內存分配也急劇的增加。
上圖是一個內存管理良好的例子

下圖我們看一個內存糟糕的例子

這裡寫圖片描述

分析

這裡有一部分代碼占用了大量的內存，然後又一下子釋放了內存，生成不斷重復又窄又長的曲線，這就是程序在花大量的時間在進行垃圾清理，運行垃圾清理的時間越多，其他操作可用的時間就越少，比如跟網絡交互數據，頁面刷新，打電話，聽歌等等，這樣就造成了卡頓

使用Montior過程中遇到的 No Debugable Application的問題

solution：Tools-Android-Android adb interact

最初並不會見效，重啟app即可，

內存洩漏

在這裡我才開始引入內存洩漏的原因【雖然文章前面已經提到，但是在這裡才著重拿出來作為一節】

網絡上和一些書籍對內存洩漏解釋是應該回收的對象沒有回收，有點不全面，我認為深一點來說，內存洩漏是針對系統而言的，內存洩漏指的是不能被使用的內存，但是垃圾回收器無法識別出來，對其進行回收，這些對象一直存在於堆中，並且持續占據著內存空間，無法被刪除，隨著不斷洩漏，系統可用的內存就越來越小，意味著系統又需要花更多的時間去進行內存清理操作，進行垃圾回收操作的次數越來越多，

簡單的內存洩漏：對沒有使用的對象循環引用
復雜一點的：在listview還沒有繪制完成時就添加到activity >

Heap Viewer

Heap viewer使用步驟，我錄制了gift圖，詳情請看：

了解Heap Viewer:
Heap Viewer可以有效的分析程序在堆中分配的數據類型及數量和大小小

這裡寫圖片描述

這裡表示 byte數組和boolean數組的數量為177，占用了1.423M的內存

內存洩漏的情況

這裡寫圖片描述

綠色箭頭標出來的那部分代碼就是有問題的部分，原因在於，可以內存幾乎為0，所有的內存已經被程序占用，首先記住，我們的代碼有問題，造成了內存洩漏，並且，垃圾回收機制無法回收那部分內存空間

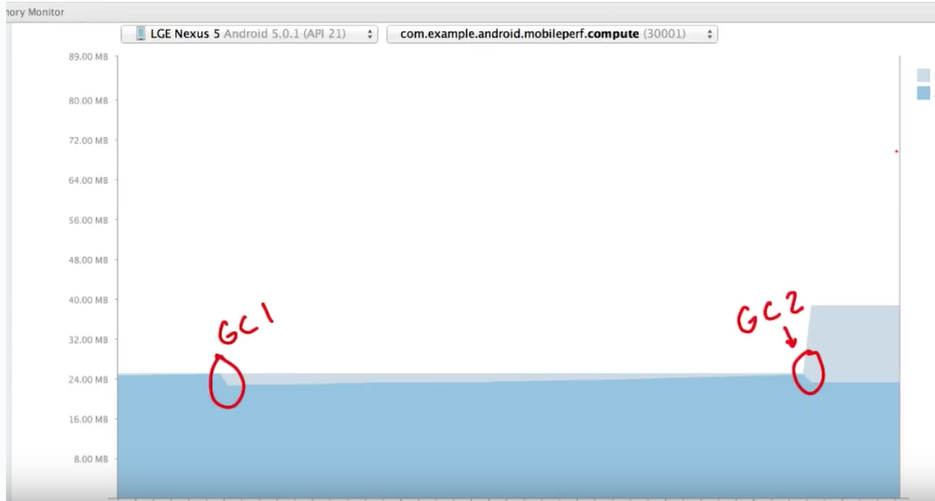

下圖為30s之後的內存回收情況

這裡寫圖片描述

啟動第二次gc，此時Android調整並提高應用的內存上限，這樣做的同時，如果漏洞沒有修復，表明內存洩漏仍然存在，那麼還會有第三次，第四次同樣的gc操作，直至系統無法調整提高給應用更高的內存上限，造成內存溢出，甚至可能死機，

Trace Viewer分配追蹤器

這裡寫圖片描述

Trace Viewer可以精確追蹤到代碼的位置，限於篇幅請按照上圖點擊那幾個按鈕自行摸索考功它的功能能

高效加載圖片圖片

為什麼只關注圖片加載，而不去處理其他數據來解決內存不足的問題？

Android 加載圖片會創建Bitmap,drawable實例，占用內存空間，如果不進行高效處理，程序會很快達到 Android系統分配給APP的內存上限，直至掛掉

圖片資源相比文本資源，在內存中會占據更大的內存，從字節數就可以看出來

在我們的應用中正確恰當高效的加載圖片資源是一件非常棘手的事情

Android 系統會分配給單個APP至少 16M左右的內存，） Android Compatibility Definition Document (CDD)中，根據不同手機的尺寸和屏幕像素來要求應用最小內存，我們開發的應用需要優化內存至最低內存限制，然而請記住，許多手機對內存有著更高的要求。圖片消耗大量的內存，尤其是高像素的圖片，比如入門級單反相機拍攝出來的一張圖片，都有可能超出APP的最低內存限制 app 中一些常見的UI 比如 ListView, GridView and ViewPager，都需要立刻加載大量的圖片，注意是立刻，這對內存管理提出了很高的要求。

所以我們需要高效得加載圖片。

高效的加載大圖：

一張圖片的像素，尺寸，分別率，由可能超過Android的UI組件本身大小，UI組件的大小是由手機設備屏幕決定的，這些超出的部分，會消耗更多的內存。

應該讓圖片去匹配我們的手機設備，所以，我們需要對圖片進行處理：
1. 不能超過每個應用程序的內存限制
2. 用最小的內存加載圖片

只需三步

1. 讀取內存中Bitmap的尺寸和類型

BitmapFactory類提供了很多解析Bitmap的方法（decodeByteArray(), decodeFile(), decodeResource(), etc.），每一種解析方法都有一個額外的參數 BitmapFactory.Options，設置inJustDecodeBounds 屬性為true可以禁止應用分配內存，此時bitmap返回為null，但是我們可以通過BitmapFactory.Options對象來獲取很多有用的參數

此時你可以通過BitmapFactory.Options來讀取圖片的尺寸和類型

BitmapFactory.Options options = new BitmapFactory.Options();
options.inJustDecodeBounds = true;
BitmapFactory.decodeResource(getResources(), R.id.myimage, options);
int imageHeight = options.outHeight;
int imageWidth = options.outWidth;
String imageType = options.outMimeType;

總結：為了避免java.lang.OutOfMemory ，在加載圖片之前需要檢查原圖的大小是否超出最低內存限制。

2. 加載一張小圖，使得系統分配較少的內存給它。

現在我們已經獲取到了圖片的尺寸，加載一張圖片之前，我們需要考慮：

計算整張圖片需要多大的內存

我們希望給它多大的內存

加載圖片的組件比如Imageview的尺寸是多大當前手機設備的屏幕尺寸和分辨率

例如一張1080*720的圖片要展示在一個128*72的Imageview上

實際項目中，比如一張2048x1536的圖片，我們通過設置inSampleSize為4，來創建實際大小為512x384的bitmap，這樣需要的內存為0.75MB而不是之前的12MB（色彩模式都是ARGB_8888的情況下），

Google官方提供了兩個方法來供我們使用，可以封裝到自己的工具類中：

public static int calculateInSampleSize(
            BitmapFactory.Options options, int reqWidth, int reqHeight) {
    // 獲得內存中圖片的寬高
    final int height = options.outHeight;
    final int width = options.outWidth;
    int inSampleSize = 1;

    if (height > reqHeight || width > reqWidth) {

        final int halfHeight = height / 2;
        final int halfWidth = width / 2;

        // 計算出一個數值，必須符合為2的冪（1，2，4，8，tec），賦值給inSampleSize
        // 圖片寬高應大於期望的寬高的時候，才進行計算
        while ((halfHeight / inSampleSize) > reqHeight
                && (halfWidth / inSampleSize) > reqWidth) {
            inSampleSize *= 2;
        }
    }

    return inSampleSize;
}

public static Bitmap decodeSampledBitmapFromResource(Resources res, int resId,
        int reqWidth, int reqHeight) {

    // 第一次解析 inJustDecodeBounds=true 只是用來獲取bitmap在內存中的尺寸和類型，系統並不會為其分配內存，
    final BitmapFactory.Options options = new BitmapFactory.Options();
    options.inJustDecodeBounds = true;
    BitmapFactory.decodeResource(res, resId, options);

    // 計算出一個數值
    options.inSampleSize = calculateInSampleSize(options, reqWidth, reqHeight);

    // 根據inSampleSize 數值來解析bitmap
    options.inJustDecodeBounds = false;
    return BitmapFactory.decodeResource(res, resId, options);
}

研究一個新的函數，我們先關注函數的輸入和輸出提高閱讀能力

3.接著為我們的UI組件ImageView設置一張縮略圖咯：

mImageView.setImageBitmap(
    decodeSampledBitmapFromResource(getResources(), R.id.myimage, 100, 100));

為了完全理解這一部分，初學者請自行查閱

BitmapFactory.decode BitmapFactory.Options

使用子線程來加載Bitmap

當圖片資源來自網絡或者硬盤的時候，最好不要直接在主線程中加載它，例如IO資源或者數據庫資源都會占用CPU，CPU 要做的事情過多，Android手機會造成卡頓得現象，

好在Google 提供了解決辦法–AsyncTask異步加載工具

class BitmapWorkerTask extends AsyncTask {
    private final WeakReference imageViewReference;
    private int data = 0;

    public BitmapWorkerTask(ImageView imageView) {
        // 用弱引用確保能被垃圾回收機制回收
        imageViewReference = new WeakReference(imageView);
    }

    //在後台解析bitmap
    @Override
    protected Bitmap doInBackground(Integer... params) {
        data = params[0];
        return decodeSampledBitmapFromResource(getResources(), data, 100, 100));
    }

    // 一旦完成，imageView將會加載bitmap
    @Override
    protected void onPostExecute(Bitmap bitmap) {
        if (imageViewReference != null && bitmap != null) {
            final ImageView imageView = imageViewReference.get();
            if (imageView != null) {
                imageView.setImageBitmap(bitmap);
            }
        }
    }
}

接著我們在主線程中執行它即可

public void loadBitmap(int resId, ImageView imageView) {
    BitmapWorkerTask task = new BitmapWorkerTask(imageView);
    task.execute(resId);
}

Caching緩存圖片

1. 為什麼要緩存圖片？

對於如何高效的加載一張圖片，我們似乎已經得心應手了，這裡要潑一盆涼水給大家，因為我們的應用不僅只是加載一張圖片這麼簡單，比如ListView, GridView or ViewPager，RecyclerView，需要立刻加載出大量的bitmap，滑動的過程不斷加載bitmap，還要求不卡頓，內存夠用，這似乎又是一件棘手的事情。

Google 又提供了一種解決思路：對於ListView，RecyclerView，有可見的item和不可見的item，回收不可見的item 內存，分配給可見的，這樣內存得到了重復利用，避免重復創建對象，不斷申請並分配新的內存空間，觸發最低內存限制的危險。

所以我們要管理這些已經創建好的內存。

2. 使用內存緩存

為什麼優先使用內存緩存？

答：相比硬盤緩存的讀取速度，讀取內存中的數據更快

Google官方有什麼建議？

答：Google推薦Lrucache類，底層使用用強引用封裝的LinkedHashMap，來存儲最近使用的對象，它自動會回收最近使用的對象當中，使用的最少的那一個對象的內存，這一點毋庸置疑值得推薦！

一種過時的做法，是用虛引用或者弱引用來標記bitmap，這種方法在Android 3.0以後已經不提倡了，因為類似JDK1.8那樣，bitmap的內存是放在本地內存中的，它的回收是不確定的，有可能導致APP掛掉，切勿使用。

Lrucache這麼棒，我們該如何用？

Lrucache就可以當作一種存儲數據的結構，類似list，set，可以存儲對象，獲取對象，對應的有add（）和get（）方法，它與數組一樣，初始化的時候需要指定一個初始的大小。

那麼Lrucache實例初始的大小該如何確定？
在計算大小之前，我們需要明確幾件事情：

我們的Activity和Application還有多少可用內存？第一次加載的時候，需要為多少圖片分配內存？可見的item數量，決定了圖片的數量，圖片的數量*每張圖片的內存大小就是初始化需要分配的內存。用戶當前手機的屏幕尺寸和屏幕密度（為什麼要這倆參數？大屏幕手機，初始化的時候會加載更多的item，需要的內存更大）這張圖片我們要怎樣配置？圖片的尺寸如何設置，顏色模式如何配置？根據不同的需求，比如是做用戶頭像，還是信息展示？都有各自的應用場景的要求。我們需要分類判斷.

cache大小是由內存大小決定的，而不是它存儲數據的個數決定

這讓我想起一個在項目開發中常見的bug，use a bitmap which has bean recycler

3. Lrucache使用實例

private LruCache mMemoryCache;

@Override
protected void onCreate(Bundle savedInstanceState) {
    ...
    // 當Lrucache使用的內存大小超過虛擬機最大的可用內存時候，Android會拋出OutOfMemory exception

    final int maxMemory = (int) (Runtime.getRuntime().maxMemory() / 1024);

    // 使用虛擬機可用1/8
        final int cacheSize = maxMemory / 8;

    //  在Lrucache構造函數中初始化它的大小
    // int in its constructor
    mMemoryCache = new LruCache(cacheSize) {
        @Override
        protected int sizeOf(String key, Bitmap bitmap) {

     //cache大小是由內存大小決定的，而不是 它存儲數據的個數決定
         return bitmap.getByteCount() / 1024;
        }
   public void addBitmapToMemoryCache(String key, Bitmap bitmap) {
    if (getBitmapFromMemCache(key) == null) {
        mMemoryCache.put(key, bitmap);
        }
   }

 public Bitmap getBitmapFromMemCache(String key) {
    return mMemoryCache.get(key);
}

loadBitmap的過程很簡潔：如果內存緩存中有這張bitmap，則直接刷新imageview，如果bitmap為空，則啟動後台線程去加載bitmap，接著刷新imageview

  public void loadBitmap(int resId, ImageView imageView) {
    final String imageKey = String.valueOf(resId);

    final Bitmap bitmap = getBitmapFromMemCache(imageKey);
    if (bitmap != null) {
        mImageView.setImageBitmap(bitmap);
    } else {
        mImageView.setImageResource(R.drawable.image_placeholder);
        BitmapWorkerTask task = new BitmapWorkerTask(mImageView);
        task.execute(resId);
    }
}

異步線程 BitmapWorkerTask

class BitmapWorkerTask extends AsyncTask {
    ...
    // Decode image in background.
    @Override
    protected Bitmap doInBackground(Integer... params) {
        final Bitmap bitmap = decodeSampledBitmapFromResource(
                getResources(), params[0], 100, 100));
        addBitmapToMemoryCache(String.valueOf(params[0]), bitmap);
        return bitmap;
    }
    ...
}

4. 磁盤緩存
與內存緩存相結合的還有磁盤緩存，雖然磁盤讀取速度較慢，但是持久存儲的，不像內存緩存那樣，在內存極限情況下仍然會被清理，比如後台正在執行數據加載，突然打進來一個電話，內存不足系統可能會進行垃圾回收。緩存就沒有了

Google官方提供直接DiskLruCache 類

為什麼要使用DiskLruCache 很明了：就是解決當內存緩存不可用的情形

內當需要頻繁訪問緩存的圖片資源時，比如APP的畫廊功能，可以考慮使用ContentProvider解決更為妥當。

下面是它的源碼

private DiskLruCache mDiskLruCache;
private final Object mDiskCacheLock = new Object();
private boolean mDiskCacheStarting = true;
private static final int DISK_CACHE_SIZE = 1024 * 1024 * 10; // 10MB
private static final String DISK_CACHE_SUBDIR = "thumbnails";

@Override
protected void onCreate(Bundle savedInstanceState) {
    ...
    // Initialize memory cache
    ...
    // Initialize disk cache on background thread
    File cacheDir = getDiskCacheDir(this, DISK_CACHE_SUBDIR);
    new InitDiskCacheTask().execute(cacheDir);
    ...
}

class InitDiskCacheTask extends AsyncTask {
    @Override
    protected Void doInBackground(File... params) {
        synchronized (mDiskCacheLock) {
            File cacheDir = params[0];
            mDiskLruCache = DiskLruCache.open(cacheDir, DISK_CACHE_SIZE);
            mDiskCacheStarting = false; // Finished initialization
            mDiskCacheLock.notifyAll(); // Wake any waiting threads
        }
        return null;
    }
}

class BitmapWorkerTask extends AsyncTask {
    ...
    // Decode image in background.
    @Override
    protected Bitmap doInBackground(Integer... params) {
        final String imageKey = String.valueOf(params[0]);

        // Check disk cache in background thread
        Bitmap bitmap = getBitmapFromDiskCache(imageKey);

        if (bitmap == null) { // Not found in disk cache
            // Process as normal
            final Bitmap bitmap = decodeSampledBitmapFromResource(
                    getResources(), params[0], 100, 100));
        }

        // Add final bitmap to caches
        addBitmapToCache(imageKey, bitmap);

        return bitmap;
    }
    ...
}

public void addBitmapToCache(String key, Bitmap bitmap) {
    // Add to memory cache as before
    if (getBitmapFromMemCache(key) == null) {
        mMemoryCache.put(key, bitmap);
    }

    // Also add to disk cache
    synchronized (mDiskCacheLock) {
        if (mDiskLruCache != null && mDiskLruCache.get(key) == null) {
            mDiskLruCache.put(key, bitmap);
        }
    }
}

public Bitmap getBitmapFromDiskCache(String key) {
    synchronized (mDiskCacheLock) {
        // Wait while disk cache is started from background thread
        while (mDiskCacheStarting) {
            try {
                mDiskCacheLock.wait();
            } catch (InterruptedException e) {}
        }
        if (mDiskLruCache != null) {
            return mDiskLruCache.get(key);
        }
    }
    return null;
}

// Creates a unique subdirectory of the designated app cache directory. Tries to use external
// but if not mounted, falls back on internal storage.
public static File getDiskCacheDir(Context context, String uniqueName) {
    // Check if media is mounted or storage is built-in, if so, try and use external cache dir
    // otherwise use internal cache dir
    final String cachePath =
            Environment.MEDIA_MOUNTED.equals(Environment.getExternalStorageState()) ||
                    !isExternalStorageRemovable() ? getExternalCacheDir(context).getPath() :
                            context.getCacheDir().getPath();

    return new File(cachePath + File.separator + uniqueName);
}

5.處理運行時變更的緩存
當屏幕旋轉，或者其他原因導致Activity restart，這個時候難道又讓我們重新創建大量的圖像資源？
回答是否定的，Google提供了一種解決方案：

通過在Activity中使用fragment，構造Fragment時，通過設置 setRetainInstance(true))來設置緩存，
話不多說，直接上代碼：

private LruCache mMemoryCache;

@Override
protected void onCreate(Bundle savedInstanceState) {
    ...
    RetainFragment retainFragment =
            RetainFragment.findOrCreateRetainFragment(getFragmentManager());
    mMemoryCache = retainFragment.mRetainedCache;
    if (mMemoryCache == null) {
        mMemoryCache = new LruCache(cacheSize) {
            ... // Initialize cache here as usual
        }
        retainFragment.mRetainedCache = mMemoryCache;
    }
    ...
}

class RetainFragment extends Fragment {
    private static final String TAG = "RetainFragment";
    public LruCache mRetainedCache;

    public RetainFragment() {}

    public static RetainFragment findOrCreateRetainFragment(FragmentManager fm) {
        RetainFragment fragment = (RetainFragment) fm.findFragmentByTag(TAG);
        if (fragment == null) {
            fragment = new RetainFragment();
            fm.beginTransaction().add(fragment, TAG).commit();
        }
        return fragment;
    }

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setRetainInstance(true);
    }
}
