Android開發——Color/Drawable

編輯:關於Android編程

Android開發中,我們經常會用到Color或Drawable,有時他們是可以混用的,有時卻有嚴格的區別。

Drawable

體系結構

Drawable是可繪制物件的一般抽象。與View不同,Drawable上沒有事件和交互方法。我們經常會自定義View來實現一些復雜或絢麗的UI效果,其實也可以自定義Drawable來實現。
Drawable本身是一個抽象類,我們一般使用的是它的子類,都在android.graphics.drawable包下。有BitmapLevelsNinePatchScaleShapeLayersStates等等。

原理

draw(Canvas canvas)Drawable必須附在一個View上,繪制成什麼樣子,setBounds()來決定大小,由view的draw方法來繪制Drawable的子類。

圓角和圓形Drawable(頭像)

自定義Drawable很容易實現圓角和圓形圖片,先看效果圖:
Round-Circle

/**
 * 圓角圖片
 * Created by dengpan on 16/4/21.
 */
public class RoundRectImageDrawable extends Drawable {

    private RectF rectF;

    private Paint mPaint;

    private Bitmap bitmap;

    public RoundRectImageDrawable(Bitmap bitmap) {
        this.bitmap = bitmap;
        //表示圖片太大,則填充。TileMode還有repeat、mirror,表示重復
        BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setShader(bitmapShader);
        rectF = new RectF(0, 0, bitmap.getWidth(), bitmap.getHeight());
    }

    @Override
    public void setBounds(int left, int top, int right, int bottom) {
        super.setBounds(left, top, right, bottom);
        rectF = new RectF(left, top, right, bottom);
    }

    @Override
    public void draw(Canvas canvas) {
        //60表示圓角的半徑
        canvas.drawRoundRect(rectF, 60, 60, mPaint);
    }

    @Override
    public void setAlpha(int alpha) {

    }

    @Override
    public void setColorFilter(ColorFilter colorFilter) {

    }

    @Override
    public int getOpacity() {
        return 0;
    }

    //設置下面兩個方法,保證原圖可以完整的顯示出來。
    @Override
    public int getIntrinsicWidth() {
        return bitmap.getWidth();
    }
    @Override
    public int getIntrinsicHeight() {
        return bitmap.getHeight();
    }
}

下面是圓形Drawable:

/**
 * 圓形圖片(頭像)
 * Created by dengpan on 16/4/21.
 */
public class CircleDrawable extends Drawable {

    private int mWidth;

    private RectF rectF;

    private Paint mPaint;

    private Bitmap bitmap;

    public CircleDrawable(Bitmap bitmap) {
        this.bitmap = bitmap;

        BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setShader(bitmapShader);
        rectF = new RectF(0, 0, bitmap.getWidth(), bitmap.getHeight());
        mWidth = Math.min(bitmap.getWidth(), bitmap.getHeight());
    }

    @Override
    public void setBounds(int left, int top, int right, int bottom) {
        super.setBounds(left, top, right, bottom);
        rectF = new RectF(left, top, right, bottom);
        mWidth = (int) Math.min(rectF.width(), rectF.height());
    }

    @Override
    public void draw(Canvas canvas) {
        canvas.drawCircle(rectF.left + mWidth / 2, rectF.top + mWidth / 2, mWidth / 2, mPaint);
    }

    @Override
    public void setAlpha(int alpha) {

    }

    @Override
    public void setColorFilter(ColorFilter colorFilter) {

    }

    @Override
    public int getOpacity() {
        return 0;
    }


    //設置了下面兩個方法的返回值,才能正常的顯示完整的圓形頭像,不然頭像太大,就截取了左上角部分。
    @Override
    public int getIntrinsicWidth() {
        return mWidth;
    }

    @Override
    public int getIntrinsicHeight() {
        return mWidth;
    }
}

調用方法:

Bitmap b = BitmapFactory.decodeResource(getResources(), R.mipmap.cute);
//圓角Drawable
imageView1.setImageDrawable(new RoundRectImageDrawable(b));
//圓形Drawable
imageView2.setImageDrawable(new CircleDrawable(b));

Shape

Shape類型是用來繪制幾何圖形的,易用而且輕量化。一般使用XML來使用,放在res/drawable目錄下。

使用標簽定義的是GradientDrawable

Shape類是個抽象類,draw(Canvas canvas, Paint paint)必須實現,onResize(float width, float height)也是非常重要的方法。它有五種子類。

子類 說明 RectShape 矩形、直角矩形、圓角矩形 OvalShape 橢圓形、圓形 PathShape 線形、環形 Ring、Line 環形、環形進度條、線形、實線、虛線 ArcShape 弧形

Shape的通用屬性:

屬性 值說明 shape 根標簽。shape:[“rectangle”,”oval”,”ring”,”line”] ring有innerRadius[內環半徑]、innerRadiusRatio、thickness[厚度]、thicknessRatio、useLevels等屬性 corners radius、topLeftRadius、topRightRadius… gradient 漸變色。startColor,centerColor、endColor、angle(由type決定,如果是linear類型,則表示從什麼角度漸變)、type[“linear”、”radial”、”sweep”]… padding drawable中的屬性。left、top、right、bottom size width、height,決定Shape的寬高,不設置則由view的寬高決定 solid color 填充色。 stroke 邊角線:width、color、dashWidth(虛線寬度)、dashGap(虛線間隔)。

例如:很容易做一個圓角的按鈕背景圖,不需要美工作圖。

















效果如下:
Shape-Rectangel

PathShape和ArcShape

我們可以使用代碼實現Path和Arc類型的drawable,繪制不同的幾何形狀。
PathShape-ArcShape

ShapeDrawable shapeDrawable = null;
        Path p = new Path();
        p.moveTo(50,0);
        p.lineTo(0,50);
        p.lineTo(50,100);
        p.lineTo(100,50);
        p.lineTo(50,0);
        p.close();
        PathShape ps = new PathShape(p,100,100);
        shapeDrawable = new ShapeDrawable(ps);
        shapeDrawable.setBounds(0,0,100,150);
        shapeDrawable.getPaint().setStyle(Paint.Style.FILL);
        shapeDrawable.getPaint().setColor(Color.CYAN);
        imageViewShapePath.setBackgroundDrawable(shapeDrawable);


        //Arc shape
        ArcShape arcShape = new ArcShape(225,270);//初始180度,逆時針旋轉270度。0度在右手水平位置。
        shapeDrawable = new ShapeDrawable(arcShape);
        shapeDrawable.setBounds(0,0,200,200);
        shapeDrawable.getPaint().setStyle(Paint.Style.FILL);
        shapeDrawable.getPaint().setColor(Color.BLUE);
        imageViewShapeArc.setBackgroundDrawable(shapeDrawable);

        arcShape = new ArcShape(45,270);//初始180度,旋轉270度。0度在右手水平位置。
        shapeDrawable = new ShapeDrawable(arcShape);
        shapeDrawable.setBounds(0,0,200,200);
        shapeDrawable.getPaint().setStyle(Paint.Style.STROKE);
        shapeDrawable.getPaint().setColor(Color.RED);
        imageViewShapeRing.setBackgroundDrawable(shapeDrawable);

ShapeDrawable和ShapeDrawable.ShaderFactory

Shapedrawable直接在Java代碼中使用。
Shape對象放入ShapeDrawable中,ShapeDrawables設置畫筆樣式。
Drawable尺寸變化時調用ShapeDrawable.ShaderFactory產生的Shader
BitmapShaderComposeShaderLinearGradientRadialGradientSweepGradient

//BitmapShader
shapeDrawable.setShaderFactory(new ShapeDrawable.ShaderFactory() {
            @Override
            public Shader resize(int width, int height) {
                return new BitmapShader(b, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
            }
        });

//LinearGradient
shapeDrawable.setShaderFactory(new ShapeDrawable.ShaderFactory() {
            @Override
            public Shader resize(int width, int height) {
                return new LinearGradient(0,0,width,height,
                        new int[]{
                                //可以設置多個顏色漸變,可以任意多個顏色
                            Color.RED,Color.BLACK,Color.BLUE
                        },null, Shader.TileMode.CLAMP);
            }
        });
        //SweepGradient   注意:最後兩個參數的數量要一致
    shapeDrawable.setShaderFactory(new ShapeDrawable.ShaderFactory() {
            @Override
            public Shader resize(int width, int height) {
                return new SweepGradient(width/2,height/2,
                        new int[]{
                            Color.RED,Color.YELLOW,Color.BLUE, Color.CYAN
                        },new float[]{0.1f,0.3f,0.7f,1.0f});
            }
        });

圖片相關Drawable

BitmapDrawable

BitmapDrawable是對bitmap的一種封裝。它可以設置繪制方式,使圖片平鋪、拉伸或保持圖片原始大小。比如一些需要重復的圖片,可以讓美工提供很小的圖片,我們使用BitmapDrawable來進行重復渲染。

屬性 說明 src 只能是圖片,不能是xml定義的drawable gravity   antialias 是否開啟抗鋸齒 dither 是否抖動 filter 對圖片進行濾波 tileMode repeat、mirror、clamp(邊緣拉伸)、disable tint 著色 mipmap 是否可以用mipmap ,api>=17 tileModeX api>=21 tileModeY api>=21 tintMode api>=21

實現方法,有代碼和xml方式:

XML方式

在res/drawable下定義bitmap drawable。

代碼方式

Bitmap b = BitmapFactory.decodeResource(getResources(),R.mipmap.cute);
BitmapDrawable bd = new BitmapDrawable(getResources(),b);
bd.setAntiAlias(true);
bd.setTileModeXY(Shader.TileMode.MIRROR, Shader.TileMode.MIRROR);
ivBitmapPic.setImageDrawable(bd);

NinePatchDrawable

.9圖片最大的特點是在拉伸不會失幀。.9圖片只能用於圖片拉伸的情況
也是可以res/drawable中使用標簽來定義一個NinePatchDrawable。不過都需要.9.png的圖片。Android提供了.9圖片的制作工具,在/tools目錄下。

PictureDrawable

Picture類。android.graphics.Picture
不存儲實際的像素,僅僅記錄繪制的過程。 PictureDrawable(Picture p)
使用PictureDrawable,很多手機顯示不出來。需要關閉對應的activity的硬件加速屬性。android:hardwareAccelerated="false"
一般在代碼中實現:
Bitmap b = BitmapFactory.decodeResource(getResources(),R.mipmap.cute);
Paint paint = new Paint();
paint.setTextSize(30);
Picture p = new Picture();
Canvas c= p.beginRecording(b.getWidth(),b.getHeight());
c.drawBitmap(b,0,0,paint);
c.drawText("PictureDrawable",20,50,paint);
p.endRecording();
PictureDrawable drawable = new PictureDrawable(p);
ivPicDrawable.setImageDrawable(drawable);

Color類型的Drawable

ColorDrawable和ColorFilter

ColorDrawable

在Android工程的res目錄下有兩個地方可以設置ColorDrawable,分別是drawable和values目錄,使用標簽來設置color。 在drawable目錄下設置color:

在values目錄下設置color:


    #3F51B5
    #303F9F
    #FF4081
    #000000

ColorFilter

ColorFilter有3個子類。ImageView和ImageButton、Drawable以及Paint可以設置ColorFilter。 子類ColorFilter 說明 ColorMatrixColorFilter 指定一個4*5的ColorFilter LightingColorFilter RGB顏色通道強度變換 PorterDuffColorFilter RGB色混合效果,有18種混合效果 - **ColorMatrix**![color-matrix](http://img.blog.csdn.net/20160420210249932)
private void setArgb(int alpha,int red,int green,int blue){
        ColorMatrix colorMatrix = new ColorMatrix(new float[]{
                red,0,0,0,0,
                0,green,0,0,0,
                0,0,blue,0,0,
                0,0,0,alpha,0
        });
        drawable.setColorFilter(new ColorMatrixColorFilter(colorMatrix));
        view.postInvalidate();
    }
LightingColorFilter LightingColorFilter(int mul,int add)= (mul * 原色值 + add) % 255
//表示過濾了blue的顏色,並增強55
drawable.setColorFilter(new LightingColorFilter(0x0000ff,0x000055));
PorterDuffColorFilter PorterDuffColorFilter(int srcColor,PorterDuff.Mode mode)
//mutate方法可以讓同一個drawable在不同的控件上進行展示不同的效果。
drawable.mutate().setColorFilter(new PorterDuffColorFilter(0x0000ff, PorterDuff.Mode.ADD));//18種效果。

GradientDrawable和Tint

 GradientDrawable linearGradient = new GradientDrawable();
        linearGradient.setGradientType(GradientDrawable.LINEAR_GRADIENT);// RADIAL_GRADIENT,SWEEP_GRADIENT
        //xml中只有startColor、centerColor和endColor,在代碼中可以設置任意多個color。
        linearGradient.setColors(new int[]{0xff0000, 0xff0001, 0x000ff1, 0xff2310, 0x12ff00});//API 16 above
        linearGradient.setShape(GradientDrawable.RECTANGLE);//OVAL,LINE,RING
        view.setBackground(linearGradient); // API 16 above

Android5.0以後,引用了Tint的功能。
android:backgroundTint , android:tint及其對應的tintMode。ImageView有這兩個屬性,其它的只有backgound的tint。

管理多個Drawable

LayerDrawableLevelListDrawableTransitionDrawable 它們之間有些相似性,都是管理多個 Drawable 的展示,其中 TransitionDrawable 是 LayerDrawable 的子類只管理2個 Drawable。不過,從類繼承體系上分,LevelListDrawable 和 StateListDrawable 才是比較靠近的,效果也相似。

StateListDrawable

在res/drawable目錄下可以定義根據View的狀態(pressed,focus,checked等)的不同而顯示不同drawable的drawable。這種drawable在開發中經常會用到,比如按鈕點擊顯示按下去的背景。

注意:將正常狀態的drawable放到最後,不然會看不到狀態變化而導致的drawable變化。因為statelist drawbale是從上到下來搜索,如果有匹配的狀態,則顯示對應drawable。

LayerDrawable

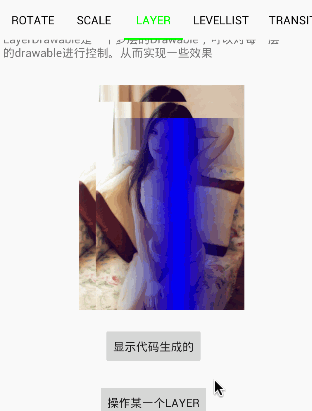

LayerDrawable是一個多層的Drawable,可以對每一層的drawable進行控制。從而實現一些效果。它是這樣在drawable目錄下定義的:









可以為每一層drawable設置id,這樣可以控制每一層的drawable,從而達到一些特定的效果。比如下面是將最上層的drawable隱藏掉。
Layer-DrawablevcSzuPZpZLbU06a1xERyYXdhYmxlo6zIu7rzv8nS1L340NCy2df3o6yxyMjn0v6y2KO6IDxjb2RlPmQxLnNldEFscGhhKDApOzwvY29kZT48YnIgLz4NCrWxyLujrNKyv8nS1M2ouf20+sLrwLTJ6NbD0ru49rbgsuO1xGRyYXdhYmxloaPA/cjno7o8L3A+DQo8cHJlIGNsYXNzPQ=="brush:java;"> DisplayMetrics dm = getResources().getDisplayMetrics(); Drawable [] ds = new Drawable[3]; ds[0] = getResources().getDrawable(R.mipmap.mv); ds[1] = getResources().getDrawable(R.mipmap.mv); ds[2] = getResources().getDrawable(R.mipmap.mv); LayerDrawable layerDrawable = new LayerDrawable(ds); layerDrawable.setLayerInset(0,0,0,(int)(20 * dm.density),(int)(20 * dm.density));//第一個參數表示索引。 layerDrawable.setLayerInset(1,0,0,(int)(40 * dm.density),(int)(40 * dm.density)); layerDrawable.setLayerInset(2,0,0,(int)(60 * dm.density),(int)(60 * dm.density)); imageViewLayer.setImageDrawable(layerDrawable);

LevelListDrawable

LevelListDrawable根據level-list中的每一個draawable的level范圍來顯示對應的drawable。比如在drawable目錄中定義一個level-list:









效果如圖,當拖動seekbar改變drawable的level值時,進入到不同的level區間,則會顯示不同的子drawable。
LevelList_drawable

TransitionDraeable

TransitionDraeable繼承LayerDrawable,但它只能有2個子drawable。切換drawable會產生漸變動畫,這時一個非常好的效果。同樣,先定義drawable文件:






然後在代碼中設置開始漸變,裡面的參數表示動畫的時間:兩個方法,一個表示正向漸變,一個表示反向漸變。

  transitionDrawable.startTransition(500);
  transitionDrawable.reverseTransition(500);

效果如下:
transitionDrawable

容器類 Drawable

ClipDrawableInsetDrawableRotateDrawableScaleDrawable 都是 DrawableWrapper 的子類。它們都是容器類 Drawable,自生只能有一個子 Drawable,通過對子 Drawable 進行處理來實現 clip、inset、rotate、scale 的效果

ClipDrawable

使用標簽定義ClipDrawable,在res/drawable目錄中。





通過在代碼中設置Drawable的Level來控制裁剪效果。容器類Drawable都是通過setLevel(int level)來控制的,level值的范圍是[0,10000]。

imageView.getDrawable().setLevel(10000);

效果圖:
Clip-Drawable

InsetDrawable

InsetDrawable主要是為設置backgroud背景的控件的drawable設置邊距,類似padding。設置方式也是在res/drawable目錄下,使用標簽,裡面放一個drawable,然後設置四個邊距。


RotateDrawable

RotateDrawable很容易實現旋轉的效果。比如指針轉盤。同樣是在res/drawable目錄下,使用標簽來設定一個RotateDrawabl。


    android:pivotY="50%"
    android:visible="true">

上面定義了一個圖片,從0°-180°,以自己的中心點為中心旋轉180。
Rotate-Drawable

ScaleDrawable

ScaleDrawable很容易實現縮放的效果。設置方式和上面的drawable一樣。如:


    android:scaleHeight="50%"
    android:scaleGravity="right|top">

Scale-Drawable

矢量圖VectorDrawable

Android5.0(API Level 21)中引入了 VectorDrawableAnimatedVectorDrawable,矢量圖不會因為圖像放大而失真,而且占用內存小。所以學會矢量圖並用好它,將對開發 APP 非常有用。VectorDrawable只支持部分的SVG規范。一般去找成型的SVG圖片。

VectorDrawable

矢量圖中保存的只是圖像繪制的方法:
大寫代表後面的參數是絕對坐標,小寫代表相對坐標。

方法 說明 M moveTo繪制點。 L lineTo畫直線 Z close開始點-結束點閉合 C cubic bezier三次貝塞爾曲線 Q quatratic bezier二次貝塞爾曲線 A 圓弧rx ry x-rotation large-arc-flag sweep-flag xy

vector






AnimatedVector

屬於屬性動畫。
