Android使用Fragment實現底部導航欄分析

編輯：關於Android編程

前言

    在做移動開發過程中底部導航欄是十分常見的功能，且市面上見到的做法也有很多種，這篇博文記錄一下使用Fragment實現底部導航欄的功能，算是對這幾天學習Android做的Demo的一個總結吧。
    好久不敲代碼，確實生疏不少。現在發現使用博客記錄自己平時的學習資料，節省了很多搜集資料的時間，是一個很好的學習方法。

說明

IDE：AS，Android studio; 模擬器：genymotion; 實現的效果，見下圖。

效果圖1

效果圖2

具體實現

    為了講明白這個實現過程，我們貼出來的代碼多一寫，這樣更方便理解 [最後還會放出完整的代碼實現] 。看上圖的界面做的比較粗糙，但實現過程的骨架都具有了，想要更完美的設計，之後自行完善吧 ^0^。

布局

通過觀察上述效果圖，發現任意一個選項頁面都有三部分組成：

頂部去除ActionBar後的標題欄；中間一個FragmentLayout用來放相應的Fragment；底部一個大的LinearLayout放著四個樣式一樣的（ImagView + TextView）的小Item。

(1) 完整具體的代碼，詳見：show_main_lay.xml，通過注釋可以看到該布局的三部分組成。








    <framelayout android:background="@color/whitesmoke" android:id="@+id/content" android:layout_height="0dp" android:layout_weight="1" android:layout_width="match_parent"></framelayout>

附上源碼截圖吧：
main

(2) 對於布局的第一部分的頂部標題欄，代碼請見：title_layout.xml:

見下截圖：

title

(3) 布局中間的第二部分我們再分別建立4個.xml布局文件，分別命名為：fg1.xml、fg2.xml、fg3.xml、fg4.xml，內容上只更改一下TextView中的文字說明，如第一個頁面，改為第二個頁面。下面只給出其中一個fg1.xml：<喎?/kf/ware/vc/" target="_blank" class="keylink">vcD4NCjxwcmUgY2xhc3M9"brush:java;">

如圖：

fg1

fg2

（4） 這裡也給出Values目錄下的colors.xml內容吧，顏色還是比較完整的但是名字不好記：



    #3F51B5
    #303F9F
    #FF4081


    #EDEDED
    #ff000000
    #ffffffff
    #ffcccccc
    #ff404040
    #c0ffff00
    #ffffffff
    #ffc0c0c0
    #c000ff00
    #ffffffff
    #b0000000
    #ff808080
    #ffffffff
    #fffff0e0
    #ffffffff
    #ff000000
    #ff4b4b4b
    #ff000000
    #ffffffff
    #50000000
    #ffffffff
    #00000000
    #ffffffff
    #ffff0000
    #60000000
    #58567D
    #686868

    #FFFFFF

    #FFFFF0

    #FFFFE0

    #FFFF00

    #FFFAFA

    #FFFAF0

    #FFFACD

    #FFF8DC

    #FFF5EE

    #FFF0F5

    #FFEFD5

    #FFEBCD

    #FFE4E1

    #FFE4C4

    #FFE4B5

    #FFDEAD

    #FFDAB9

    #FFD700

    #FFC0CB

    #FFB6C1

    #FFA500

    #FFA07A

    #FF8C00

    #FF7F50

    #FF69B4

    #FF6347

    #FF4500

    #FF1493

    #FF00FF

    #FF00FF

    #FF0000

    #FDF5E6

    #FAFAD2

    #FAF0E6

    #FAEBD7

    #FA8072

    #F8F8FF

    #F5FFFA

    #F5F5F5

    #F5F5DC

    #F5DEB3

    #F4A460

    #F0FFFF

    #F0FFF0

    #F0F8FF

    #F0E68C

    #F08080

    #EEE8AA

    #EE82EE

    #E9967A

    #E6E6FA

    #E0FFFF

    #DEB887

    #DDA0DD

    #DCDCDC

    #DC143C

    #DB7093

    #DAA520

    #DA70D6

    #D8BFD8

    #D3D3D3

    #D3D3D3

    #D2B48C

    #D2691E

    #CD853F

    #CD5C5C

    #C71585

    #C0C0C0

    #BDB76B

    #BC8F8F

    #BA55D3

    #B8860B

    #B22222

    #B0E0E6

    #B0C4DE

    #AFEEEE

    #ADFF2F

    #ADD8E6

    #A9A9A9

    #A9A9A9

    #A52A2A

    #A0522D

    #9932CC

    #98FB98

    #9400D3

    #9370DB

    #90EE90

    #8FBC8F

    #8B4513

    #8B008B

    #8B0000

    #8A2BE2

    #87CEFA

    #87CEEB

    #808080

    #808080

    #808000

    #800080

    #800000

    #7FFFD4

    #7FFF00

    #7CFC00

    #7B68EE

    #778899

    #778899

    #708090

    #708090

    #6B8E23

    #6A5ACD

    #696969

    #696969

    #66CDAA

    #6495ED

    #5F9EA0

    #556B2F

    #4B0082

    #48D1CC

    #483D8B

    #4682B4

    #4169E1

    #40E0D0

    #3CB371

    #32CD32

    #2F4F4F

    #2F4F4F

    #2E8B57

    #228B22

    #20B2AA

    #1E90FF

    #191970

    #00FFFF

    #00FFFF

    #00FF7F

    #00FF00

    #00FA9A

    #00CED1

    #00BFFF

    #008B8B

    #008080

    #008000

    #006400

    #0000FF

    #0000CD

    #00008B

    #000080

    #000000

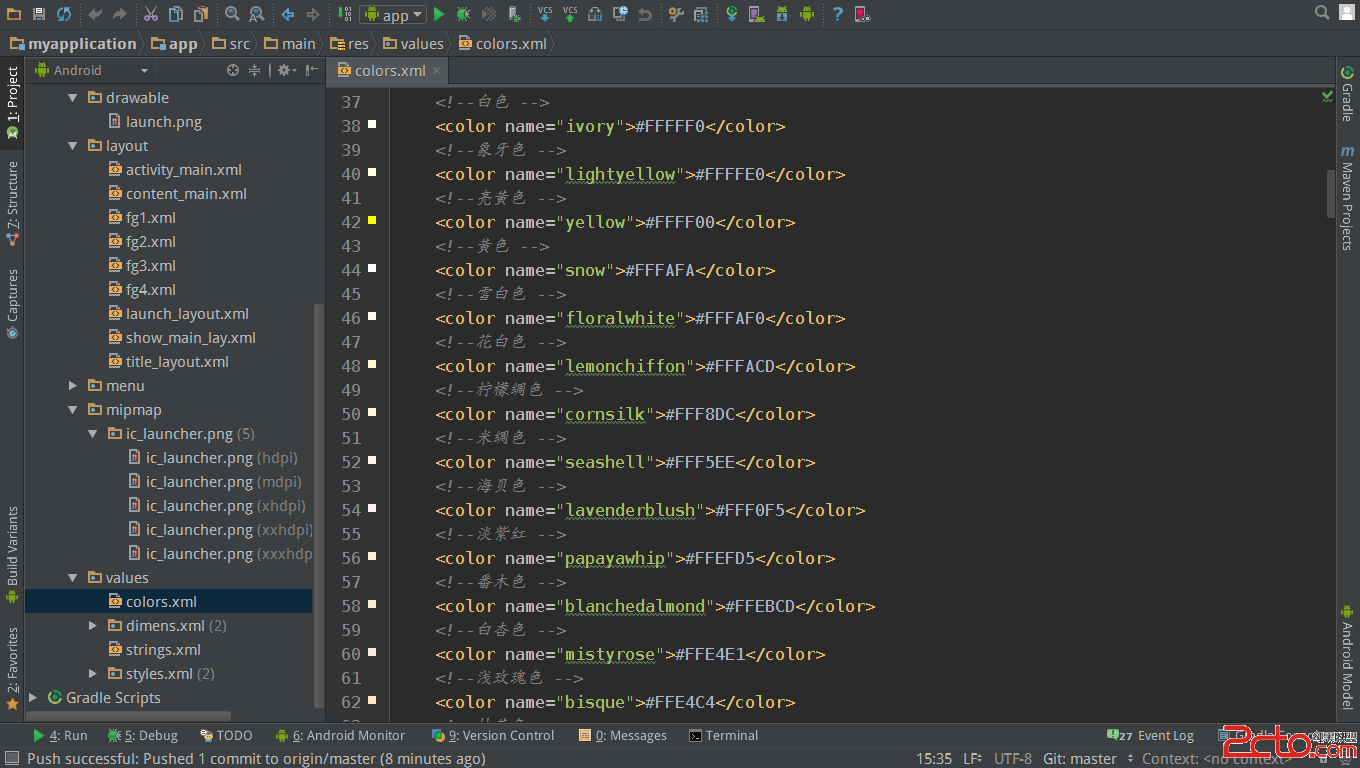

如圖：

color

那麼到這裡我們的界面布局就基本完成了！

相應Fragment的實現類

接下來我們需要寫四個相應的Fragment的實現類，同樣拷貝4份，改用inflate加載Fragment即可。即，包含四個差不多一樣的Fragment,分別起名為：FirstFragment.java、SecondFragment.java、ThirdFragment.java、FourthFragment.java。下面主要展示一下FirstFragment.java的具體代碼：

package com.example.dm.myapplication;

import android.os.Bundle;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;


/**
 * Created by dm on 16-3-29.
 * 第一個頁面
 */
public class FirstFragment extends Fragment {
    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {

        View view = inflater.inflate(R.layout.fg1, container, false);
        return view;
    }
}

如圖：

FirstFragment

最重要的MainActivity

    各個七零八落的小部件都已經准備到序了，現在只剩下這個主界面實現類把他們融合在一起，實現相應的效果了。MainActivity.java 的編寫也很簡單，直接看代碼和注釋就可以了，不多解釋額：主要包含幾個初始化方法、選中處理、隱藏所有Fragment的方法。詳見MainActivity.java：

package com.example.dm.myapplication;

import android.content.Intent;
import android.os.Bundle;
import android.support.v4.app.FragmentActivity;   // 注意這裡我們導入的V4的包，不要導成app的包了
import android.support.v4.app.FragmentManager;
import android.support.v4.app.FragmentTransaction;
import android.view.View;
import android.widget.FrameLayout;
import android.widget.ImageView;
import android.widget.RelativeLayout;
import android.widget.TextView;

/**
 * 主頁面內容
 * Created by dm on 16-1-19.
 */
public class MainActivity extends FragmentActivity implements View.OnClickListener {
    // 初始化頂部欄顯示
    private ImageView titleLeftImv;
    private TextView titleTv;

    // 定義4個Fragment對象
    private FirstFragment fg1;
    private SecondFragment fg2;
    private ThirdFragment fg3;
    private FourthFragment fg4;

    // 幀布局對象，用來存放Fragment對象
    private FrameLayout frameLayout;

    // 定義每個選項中的相關控件
    private RelativeLayout firstLayout;
    private RelativeLayout secondLayout;
    private RelativeLayout thirdLayout;
    private RelativeLayout fourthLayout;

    private ImageView firstImage;
    private ImageView secondImage;
    private ImageView thirdImage;
    private ImageView fourthImage;

    private TextView firstText;
    private TextView secondText;
    private TextView thirdText;
    private TextView fourthText;

    // 定義幾個顏色
    private int whirt = 0xFFFFFFFF;
    private int gray = 0xFF7597B3;
    private int dark = 0xff000000;

    // 定義FragmentManager對象管理器
    private FragmentManager fragmentManager;


    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.show_main_lay);

        fragmentManager = getSupportFragmentManager();
        initView(); // 初始化界面控件

        setChioceItem(0);   // 初始化頁面加載時顯示第一個選項卡
    }

    /**
     * 初始化頁面
     */
    private void initView() {
        // 初始化頁面標題欄
        titleLeftImv = (ImageView) findViewById(R.id.title_imv);
        titleLeftImv.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                startActivity(new Intent(MainActivity.this, LoginActivity.class));
            }
        });

        titleTv = (TextView) findViewById(R.id.title_text_tv);
        titleTv.setText("首 頁");

        // 初始化底部導航欄的控件
        firstImage = (ImageView) findViewById(R.id.first_image);
        secondImage = (ImageView) findViewById(R.id.second_image);
        thirdImage = (ImageView) findViewById(R.id.third_image);
        fourthImage = (ImageView) findViewById(R.id.fourth_image);

        firstText = (TextView) findViewById(R.id.first_text);
        secondText = (TextView) findViewById(R.id.second_text);
        thirdText = (TextView) findViewById(R.id.third_text);
        fourthText = (TextView) findViewById(R.id.fourth_text);

        firstLayout = (RelativeLayout) findViewById(R.id.first_layout);
        secondLayout = (RelativeLayout) findViewById(R.id.second_layout);
        thirdLayout = (RelativeLayout) findViewById(R.id.third_layout);
        fourthLayout = (RelativeLayout) findViewById(R.id.fourth_layout);

        firstLayout.setOnClickListener(MainActivity.this);
        secondLayout.setOnClickListener(MainActivity.this);
        thirdLayout.setOnClickListener(MainActivity.this);
        fourthLayout.setOnClickListener(MainActivity.this);
    }

    @Override
    public void onClick(View v) {
        switch (v.getId()) {
            case R.id.first_layout:
                setChioceItem(0);
                break;
            case R.id.second_layout:
                setChioceItem(1);
                break;
            case R.id.third_layout:
                setChioceItem(2);
                break;
            case R.id.fourth_layout:
                setChioceItem(3);
                break;
            default:
                break;
        }

    }

    /**
     * 設置點擊選項卡的事件處理
     *
     * @param index 選項卡的標號：0, 1, 2, 3
     */
    private void setChioceItem(int index) {
        FragmentTransaction fragmentTransaction = fragmentManager.beginTransaction();
        clearChioce(); // 清空, 重置選項, 隱藏所有Fragment
        hideFragments(fragmentTransaction);

        switch (index) {
            case 0:
//                firstImage.setImageResource(R.drawable.XXXX); 需要的話自行修改
                firstText.setTextColor(dark);
                firstLayout.setBackgroundColor(gray);

                // 如果fg1為空，則創建一個並添加到界面上
                if (fg1 == null) {
                    fg1 = new FirstFragment();
                    fragmentTransaction.add(R.id.content, fg1);
                } else {
                    // 如果不為空，則直接將它顯示出來
                    fragmentTransaction.show(fg1);
                }

                break;

            case 1:
//                secondImage.setImageResource(R.drawable.XXXX);
                secondText.setTextColor(dark);
                secondLayout.setBackgroundColor(gray);

                if (fg2 == null) {
                    fg2 = new SecondFragment();
                    fragmentTransaction.add(R.id.content, fg2);
                } else {
                    fragmentTransaction.show(fg2);
                }

                break;

            case 2:
//                thirdImage.setImageResource(R.drawable.XXXX);
                thirdText.setTextColor(dark);
                thirdLayout.setBackgroundColor(gray);

                if (fg3 == null) {
                    fg3 = new ThirdFragment();
                    fragmentTransaction.add(R.id.content, fg3);
                } else {
                    fragmentTransaction.show(fg3);
                }

                break;

            case 3:
//                fourthImage.setImageResource(R.drawable.XXXX);
                fourthText.setTextColor(dark);
                fourthLayout.setBackgroundColor(gray);

                if (fg4 == null) {
                    fg4 = new FourthFragment();
                    fragmentTransaction.add(R.id.content, fg4);
                } else {
                    fragmentTransaction.show(fg4);
                }

                break;
        }

        fragmentTransaction.commit();   // 提交

    }

    /**
     * 當選中其中一個選項卡時，其他選項卡重置為默認
     */
    private void clearChioce() {
//        firstImage.setImageResource(R.drawable.XXX);
        firstText.setTextColor(gray);
        firstLayout.setBackgroundColor(whirt);

//        secondImage.setImageResource(R.drawable.XXX);
        secondText.setTextColor(gray);
        secondLayout.setBackgroundColor(whirt);

        //        thirdImage.setImageResource(R.drawable.XXX);
        thirdText.setTextColor(gray);
        thirdLayout.setBackgroundColor(whirt);

        //        fourthImage.setImageResource(R.drawable.XXX);
        fourthText.setTextColor(gray);
        fourthLayout.setBackgroundColor(whirt);
    }

    /**
     * 隱藏Fragment
     *
     * @param fragmentTransaction
     */
    private void hideFragments(FragmentTransaction fragmentTransaction) {
        if (fg1 != null) {
            fragmentTransaction.hide(fg1);
        }

        if (fg2 != null) {
            fragmentTransaction.hide(fg2);
        }

        if (fg3 != null) {
            fragmentTransaction.hide(fg3);
        }

        if (fg4 != null) {
            fragmentTransaction.hide(fg4);
        }
    }

}

見圖：

MainActivity.java

到這裡我們的功能就基本實現了，是不是還挺簡單的。

注意

Fragment相關類導入的時候是v4包還是app包！我們這裡導入的是V4的包，在代碼的注釋部分，已經給出說明； 在完整的代碼包中，我們還添加了App啟動界面及動畫、登錄界面，這兩部分的內容，這裡不做具體的說明，之後繼續完善。

完整Demo下載地址：https://yunpan.cn/cqwG4iK7pNtn3 訪問密碼 39b5
