學習Android從0開始之基礎篇（3）-視圖組件之布局管理器

Android布局管理器

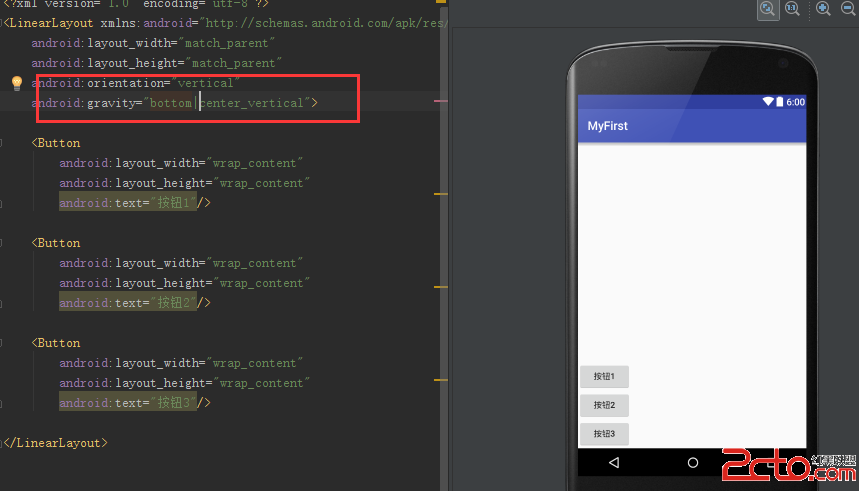

Android的Activity組件通過setContentView(xml resId) 來為activity綁定顯示界面，然而為了更好的更方便的管理Android應用的用戶界面裡面的各種控件（按鈕 文本框 編輯框 圖片等一系列組件），Android向我們提供了布局管理器。通過使用布局管理器，Android的圖形界面跟java代碼間具有很好 的 無關性，使代碼與布局分開，這樣就能減少代碼量，代碼只需要做一些界面組件的控制和一些數據處理，這樣就有點類似java 中的MVC( modle view control)結構，android中的布局管理器就起到了View的作用,而java代碼就起到了control的作用，android中的數據存儲就起到了modle的作用。介紹完了布局管理器是什麼了以後，接下來就介紹布局管理器有哪幾類，布局管理器有：線性布局（LinearLayout） 相對布局（RelativeLayout） 網格布局（GridLayout） 幀布局（FrameLayout） 絕對布局（AbsoluteLayout） 接下來一一介紹各種布局管理器的作用。   線性布局（LinearLayout） 首先來到官方文檔，看看官方文檔的介紹（一定要會看官方文檔）如下 官方大意為：在一個單一的列或一行排列其子的布局。該行的方向可以通過調用setorientation()來設置水平還是垂直。你也可以指定排列方式，通過設置LinearLayout.layoutparams來指定所排列的所有子元素調用setgravity()或指定特定的孩子的權重來填補剩余的空間布局。默認方向為水平。   還有一點非常重要，那就是LinearLayout中的組件排列起來的沿排列方向超出了屏幕的寬度，多出的部分是不會顯示出來的。   再來看看LinearLayout的XML屬性及相關方法，如下表：官方文檔     接下來就跟著官方文檔的屬性介紹單個詳細介紹：   該屬性設置為false，將會阻止該布局管理器與它的子元素的基線對齊。當它的子元素使用不同的權重值時這個熟悉特別有用，默認是true。 必須是Boolean值，是true或者false；             設置垂直布局時兩個按鈕之間的分割條           設置布局管理器內組件的對齊方式，該屬性支持top、bottom、left、right、center_vertical、fill_vertical、center_horizoontal、fill_horizontal、center、fill、clip_vertical、clip_horizontal這幾個屬性值，也可以同時指定多種組合，比如：left | center_vertical 代表的是出現在屏幕的左邊，而且垂直居中；     當該屬性設置為true時，所有帶權重的子元素都會具有最大子元素的最小尺寸     設置布局管理器內部組件的排列方式，可以設置為horizontal（水平）、vertical（垂直）之一，默認是vertical；   在LinearLayout的XML中，舉個例子：android:weightSum="5" 表示這個LinearLayout總共平分成5塊大小區域；然後再LinearLayout裡面的控件，使用android:layout_wetght=“1”，這表示它占用整個布局的1/5。     通過介紹了上面LinearLayout的屬性後，我們在通過下面的幾個例子來展示這個幾個屬性的使用：   通過上面幾個例子的展示，可以很只管的了解LinearLayout的那幾個屬性的使用效果。   2. 相對布局 （RelativeLayout）   通過Linearlayout的官方文檔介紹方法，大家可以上Android官網去查看，就按照上面的步驟學習其他組件。後面幾個布局管理器就不以上面的方式講解，就直接以簡短明了的方式向大家介紹。 相對布局容器內部的子組件的位置總是相對兄弟組件、父容器來決定的，因此這種布局方式被稱之為相對布局，例如：如果B組件的位置要由A組件的位置來決定的話，那麼就必須先定義B組件並且，確定B的位置後，才能定義A組件。   RelativeLayout的XML屬性及相關方法說明

XML屬性

Java方法

說明

android:gravity

setGravity(int)

設置該布局容器內各子組件的對齊方式

Android:ignoreGravity

setIgnoreGravity(int)

設置哪個組件不收gravity屬性影響

    為了能夠控制該布局容器中各個子組件的布局分布，Relative也提供了一個內部類：RelativeLayout.LayoutParams，該類提供了大量的XML屬性來控制Relative布局容器中子組件的布局分布，它的xml屬性如下表所示：

下面的值只能是true或false

android:layout_centerHorizontal

控制該子組件是否位於布局容器的水平居中

android:layout_centerVertical

控制該子組件是否位於布局容器的垂直居中

android:layout_centerInparent

控制該子組件是否位於布局容器的中央位置

android:layout_alignParentBottom

控制該子組件是否於布局容器底部對齊

android:layout_alignParentLeft

控制該子組件是否於布局容器左邊對齊

android:layout_alignParentRight

控制該子組件是否於布局容器右邊對齊

android:layout_alignParentTop

控制該子組件是否於布局容器頂端對齊



下面的屬性的值只能是其他UI組件的id值

android:layout_toRightOf

控制該子組件位於給出id組件的右側

android:layout_toLeftOf

控制該子組件位於給出id組件的左側

android:layout_above

控制該子組件位於給出id組件的上方

android:layout_below

控制該子組件位於給出id組件下方

android:layout_alignTop

控制該子組件位於給出id組件的上邊界對齊

android:layout_alignBottom

控制該子組件位於給出id組件的下邊界對齊

android:layout_alignLeft

控制該子組件位於給出id組件的左邊界對齊

android:layout_alignRight

控制該子組件位於給出id組件的右邊界對齊



下面是通過一個雪花效果來展示Relative的具體使用效果

<!--{cke_protected}{C}%3C!%2D%2D%3Fxml%20version%3D%221.0%22%20encoding%3D%22utf-8%22%3F%2D%2D%3E-->
<relativelayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent" android:background="#000000">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8E%E7%88%B6%E5%AE%B9%E5%99%A8%E7%9A%84%E4%B8%AD%E5%A4%AE%2D%2D%3E-->
    <textview android:id="@+id/xuehua_1" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_centerinparent="true" android:background="@drawable/iconfont_xuehua">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8Eview1%E7%9A%84%E4%B8%8A%E6%96%B9%2D%2D%3E-->
    <textview android:id="@+id/xuehua_2" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_above="@id/xuehua_1" android:layout_alignleft="@id/xuehua_1" android:background="@drawable/iconfont_xuehua">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8Eview1%E7%9A%84%E4%B8%8B%E6%96%B9%2D%2D%3E-->
    <textview android:id="@+id/xuehua_3" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_alignleft="@id/xuehua_1" android:layout_below="@id/xuehua_1" android:background="@drawable/iconfont_xuehua">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8Eview1%E7%9A%84%E5%B7%A6%E6%96%B9%2D%2D%3E-->
    <textview android:id="@+id/xuehua_4" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_aligntop="@id/xuehua_1" android:layout_toleftof="@id/xuehua_1" android:background="@drawable/iconfont_xuehua">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8Eview1%E7%9A%84%E5%8F%B3%E6%96%B9%2D%2D%3E-->
    <textview android:id="@+id/xuehua_5" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_aligntop="@id/xuehua_1" android:layout_torightof="@id/xuehua_1" android:background="@drawable/iconfont_xuehua">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8E%E7%88%B6%E5%AE%B9%E5%99%A8%E7%9A%84%E4%B8%8A%E6%96%B9%E4%B8%AD%E5%A4%AE%2D%2D%3E-->
    <textview android:id="@+id/xuehua_6" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_alignparenttop="true" android:layout_centerhorizontal="true" android:background="@drawable/iconfont_xuehua">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8E%E7%88%B6%E5%AE%B9%E5%99%A8%E7%9A%84%E5%B7%A6%E8%BE%B9%E4%B8%AD%E5%A4%AE%2D%2D%3E-->
    <textview android:id="@+id/xuehua_7" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_alignparentright="true" android:layout_centervertical="true" android:background="@drawable/iconfont_xuehua">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8E%E7%88%B6%E5%AE%B9%E5%99%A8%E7%9A%84%E5%8F%B3%E8%BE%B9%E4%B8%AD%E5%A4%AE%2D%2D%3E-->
    <textview android:id="@+id/xuehua_8" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_alignparentleft="true" android:layout_centervertical="true" android:background="@drawable/iconfont_xuehua">

    <!--{cke_protected}{C}%3C!%2D%2D%E5%AE%9A%E4%B9%89%E8%AF%A5%E7%BB%84%E4%BB%B6%E4%BD%8D%E4%BA%8E%E7%88%B6%E5%AE%B9%E5%99%A8%E7%9A%84%E4%B8%8B%E8%BE%B9%E5%B1%85%E4%B8%AD%2D%2D%3E-->
    <textview android:id="@+id/xuehua_9" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_alignparentbottom="true" android:layout_centerhorizontal="true" android:background="@drawable/iconfont_xuehua">
</textview></textview></textview></textview></textview></textview></textview></textview></textview></relativelayout>

  下面是效果圖：         3. 網格布局（GridLayout)   網格布局是 Android4.0以後新推出的布局管理器，顧名思義，網格布局就是把整個容器劃分為rows X columns個網格，每個網格放一個組件，除此之外還可以設置一個組件橫跨多少列、一個組件縱跨多少行。gridlayout的xml屬性和相關方法如下：

Xml屬性

相關方法

說明

Andorid:alignmentMode

setAlignmentMode(int)

設置該布局管理器采用的對齊方式

Android:columnCount

setColumnCount(int)

設置該網格的列數量

Android:columnOrderPreserved

setColumnOrderPreserved(boolean)

設置該網格空容器是否保留列序號

Android:rowCount

setRowCount(int)

設置該網格的行數量

Android:rowOrderPreserved

setRowOrderPreserved(boolean)

設置該網格容器是否保留行序號

Androi:useDefaultMargins

setDefaultMargins(boolean)

設置該布局管理器是否使用默認的頁邊距

    為了控制GridLayout布局容器中各子組件的布局分布，GridLayout也提供了一個內部類：GridLayouut.Params，該類提供了大量的XML屬性來控制GridLayout布局容器中子組件的布局分布。   GridLayout.LayoutParams的XML屬性

Xml屬性

相關方法

說明

Android:layout_column



設置該子組件在GridLayout的第幾列

Android:layout_columSpan



設置該子組件在GridLayout橫向上跨幾列

Android:layout_gravity

setGravity(int)

設置該子組件采用何種方式占據該網格的空間

Android:layout_row



設置該子組件在GridLayout的第幾行

Android:layout_rowSpan



設置該子組件在GridLayout縱向上跨幾行

  下面以計算器為例來講解GridLayout的使用：

  效果圖如下：       4. 幀布局（FramLayout） 幀布局為為每個加入其中的組件創建一個空白的區域，稱為一幀，每個子組件各占據一幀，然而這些組件都會根據grivaty屬性執行自動對齊。其實可以理解為堆撲克牌一樣，一張一張的堆在一起，上面的一張卡片放在下面一張卡片上面。   FrameLayout的常用屬性及相關方法

Xml屬性

相關方法

說明

Android:foreground

setForeground(Drawable)

設置該幀布局容器的前景圖像

Android:foregroundGravity

setForegroundGravity(int)

定義繪制前景圖像的gravity屬性



<framelayout android:layout_height="match_parent" android:layout_width="match_parent" xmlns:android="http://schemas.android.com/apk/res/android">




</framelayout>

效果圖如下：   5. 絕對布局（AbsoluteLayout）   絕對布局通過直接設置組件的X 、Y坐標來設置組件的位置，然而布局管理器將不會管理子組件的位置和大小，完全有開發人員設置。但是，使用絕對布局來控制子組件的大小是一個不太推薦的思路，因為市面上運行Android系統的手機差距相差萬別，它們的屏幕大小、分辨率都很不同，使用絕對布局是不可能做到各種屏幕上面顯示效果都一樣。因此AbsoluteLayout不覺管理器已經不適合在項目中使用了。
