這個選題很大，但並不是一開始就有這麼高大上的追求。最初之時，只是源於對Xposed的好奇。Xposed幾乎是定制ROM的神器軟件技術架構或者說方法了。它到底是怎麼實現呢？我本意就是想搞明白Xposed的實現原理，但隨著代碼研究的深入，我發現如果不了解虛擬機的實現，而僅簡單停留在Xposed的調用流程之上，那真是對Xposed最大的不敬了。另外，歪果仁為什麼能寫出Xposed？Android上的Java虛擬機對他們來說應該也是相對陌生的，何以他們能做而我們沒有人搞出這樣的東西？
所以，在研究Xposed之後，我決定把虛擬機方面的東西也來研究一番。誠如我在很多場合中提到的關於Android學習的三個終極問題（其實對其他各科學習也適用）：學什麼？怎麼學？學到什麼程度為止？關於這三個問題，以本次研究的情況來看，回答如下：
除了這三個問題，其實還有一個隱含的疑問，學完之後有什麼用呢？
言歸正傳，現在開始正式介紹dalvik，請牢記關於它的學習目標和學習程度。
你也可以下載本專題對應的demo代碼用於學習。
Class文件是理解Vm實現的關鍵。關於Class文件的結構，這裡介紹的內容直接參考JVM規范，因為它是最權威的資料。
Oracle的JVM SE7官方規范：https://docs.oracle.com/javase/specs/jvms/se7/html/
還算很有良心，純網頁版的，也可以下載PDF版。另外，周志明老師曾經翻譯過中文版的JVM規范，網上可搜索到。
作為分析Class文件的入口，我在Demo示例中提供了一個特別簡單的例子，代碼如圖1所示：
TestMain類的代碼簡單到不行，此處也不擬多說，因為沒有特殊之處。
當我們用eclipse編譯這個類後，將得到bin/com/test/TestMain.class。這個TestMain.class就是我們要分析的Class文件了。
Class文件到底是什麼東西？我覺得一種通俗易懂的解釋就是：
在某種哲學意義上看，java源文件和處理得到的class文件是同一種東西......
那麼，這個給VM使用的class文件，其內部結構是怎樣的呢？Jvm規范很聰明，它通過一個C的數據結構表達了class文件結構。這個數據結構如圖2所示：
請大家務必駐足停留片刻，因為搞清楚圖2的內容對後續的學習非常關鍵。圖2的ClassFile這個數據結構真得是太容易理解了。相比那些native的二進制程序而言，ClassFile的組織結構和Java源碼的組織結構匹配度非常高，以致於我第一眼看到這個結構體時，我覺得自己差不多就理解了它：
Class文件用javap工具可以很好得解析成圖2那樣的格式，我這裡替大家解析了一把，結果如圖3所示（先顯示部分內容）：
注意，解析方法為：javap -verbose xxxx.class
先來看看常量池。
常量池看起來陌生，其實簡單得要死。注意，count_pool_count是常量池數組長度+1。比如，假設某個Class文件常量池只有4個元素，那麼count_pool_count=5）。
javap解析class文件的時候，常量池的索引從1算起,0默認是給VM自己用得,一般不顯示0這一項。這也是為什麼圖3中常量池第一個元素以#1開頭。所以，如果count_pool_count=5的話，真正有用的元素是從count_pool[1]到count_pool[4]。
常量池數組的元素類型由下面的代碼表示：
cp_info { //特別注意，這是介紹的cp_info是相關元素類型的通用表達。
u1 tag; //tag為1個字節長。不論cp_info具體是哪種，第一個字節一定代表tag
u1 info[]; //其他信息，長度隨tag不同而不同
}
//tag取值，先列幾個簡單的：
tag=7 <==info代表這個cp_info是CONSTANT_Class_info結構體
tag=9<==info代表CONSTANT_Fieldrefs_info結構體
tag=10<==info代表CONSTANT_Methodrefs_info結構體
tag=8<==info代表CONSTANT_String_info結構體
tag=1<==info代表CONSTANT_Utf8_info結構體
在JVM規范中，真正代表字符串的數據結構是CONSTANT_Utf8_info結構體，它的結構如下代碼所示：
CONSTANT_Utf8_info {
u1 tag;
u2 length; //下面就是存儲UTF8字符串的地方了
u1 bytes[length];
}
大家看圖3中常量池的內容，比如#2=Utf8 com/test/TestMain 這行表示：
數組第二個元素的類型是CONSTANT_Utf8_info，字符串為“com/test/TestMain”
下面我們看幾個常用的常量池元素類型
這個類型是用於描述類信息的，此處的類信息很簡單，就是類名（也就是代表類名的字符串）
CONSTANT_Class_info {
u1 tag; //tag取值為7，代表CONSTANT_Class_info
u2 name_index; //name_index表示代表自己類名的字符串信息位於於常量池數組中哪一個，也就是索引
}
唉，夠懶的，name_index對應的那個常量池元素必須是CONSTANT_Utf8_info，也就是字符串。圖3中的例子，咱們再看看：
#1 = Class #2 //com/test/TestMain
#2 = Utf8 com/test/TestMain
這說明：
這個結構也是常量池數據結構中中比較重要的一個，干什麼用得呢？恩，它用來描述方法/成員名以及類型信息的。有點JNI基礎的童鞋相信不難明白，在JNI中，一個類的成員函數或成員變量都可以由這個類名字符串+函數名字符串+參數類型字符串+返回值類型來確定（如果是成員變量，就是類名字符串+變量名字符串+類型字符串）來表達。既然是字符串，那麼NameAndType_Info也就是存儲了對應字符串在常量池數組中的索引：
CONSTANT_NameAndType_info {
u1 tag;
u2 name_index; //方法名或域名對應的字符串索引
u2 descriptor_index; //方法信息（參數+返回值），或者成員變量的信息（類型）對應的字符串索引
}
//還是來看圖3中的例子吧
#13 = Utf8 ()V
#15 = NameAnType #16.#13 //合起來就是test.()V 函數名是test，參數和返回值是()V
#16=Utf8 test
太簡單了，都不惜得說...，請大家自行解析#25這個常量池元素的內容，一定要做喔！
注意，對於構造函數和類初始化函數來說，JVM要求函數名必須是
Methodref_Info還有兩個兄弟，分別是Fieldref_Info，InterfaceMethodref_Info，他們三用於描述方法、成員變量和接口信息。剛才的NameAndType_Info其實已經描述了方法和成員變量信息的一部分，唯一還缺的就是沒有地方描述它們屬於哪個類。而咱這三兄弟就補全了這些信息。他們三的數據結構如圖4所示：
如此直白簡單，不解釋了。不放心的童鞋們請對照圖3的例子自行玩耍！
常量池先介紹到這，它還有一些有用的信息，不過要等到後面我們碰到具體問題時再分析
剛才在常量池介紹中有提到Methodref_Info和Fieldref_Info，不過這兩個Info無非是描述了函數或成員變量的名字，參數，類型等信息。但是真正的方法、成員變量信息還包括比如訪問權限，注解，源代碼位置等。對於方法來說，更重要的還包括其函數功能（即這個函數對應的字節碼）。
在Java VM中，方法和成員變量的完整描述由如圖5所示的數據結構來表達的：
attribute_info結構體很簡單，如下代碼所示：
attribute_info {//特別注意，這裡描述的attribute_info結構體也是具體屬性數據結構的通用表達
u2 attribute_name_index; //attribute_info的描述，指向常量池的字符串
u4 attribute_length; //具體的內容由info數組描述
u1 info[attribute_length];
}
Java VM規范中，attribute類型比較多，我們重點介紹幾個，先來看代表一個函數實際內容的Code屬性。
代表Code屬性的數據結構如圖6所示：
來看個實際例子吧，如圖7所示（接著圖3的例子）：
圖7中：
請大家自行解析圖7中最後一行，看看能搞明白LocalVariableTable的含義不...
另外，Android SDK build Tools中的dx工具dump class文件得到的信息更全，大家可以試試。
使用方法是：dx --dump --debug xxx.class。
Class文件先介紹到這，下面我們來看看Android平台上的dex文件。
Android平台中沒有直接使用Class文件格式，因為早期的Anrdroid手機內存，存儲都比較小，而Class文件顯然有很多可以優化的地方，比如每個Class文件都有一個常量池，裡邊存儲了一些字符串。一串內容完全相同的字符串很有可能在不同的Class文件的常量池中存在，這就是一個可以優化的地方。當然，Dex文件結構和Class文件結構差異的地方還很多，但是從攜帶的信息上來看，Dex和Class文件是一致的。所以，你了解了Class文件（作為Java VM官方Spec的標准），Dex文件結構只不過是一個變種罷了（從學習到什麼程度為止的問題來看，如果不是要自己來解析Dex文件，或者反編譯/修改dex文件，我覺得大致了解下Dex文件結構的情況就可以了）。圖8所示為Dex文件結構的概貌：
有一點需要說明：傳統Class文件是一個Java源碼文件會生成一個.Class文件，而Android是把所有Class文件進行合並，優化，然後生成一個最終的class.dex，如此，多個Class文件裡如果有重復的字符串，當把它們都放到一個dex文件的時候，只要一份就可以了嘛。
dex頭部信息中的magic取值為“dex\n035\0”
proto_ids：描述函數原型信息，包括返回值，參數信息。比如“test:()V”
methods_ids：函數信息，包括所屬類及對應的proto信息。比如
"Lcom.test.TestMain. test:()V"，.前面是類信息，後面屬於proto信息
下面我們將示例TestMain.class轉換成dex文件，然後再用dexdump工具看看它的結果，如圖9所示：
具體方法：
圖9中的dexdump結果其實比圖3還要清晰易懂。我們重點關注code段的內容（圖中紅框的部分）：
Android官方文檔：https://source.android.com/devices/tech/dalvik/dex-format.html
說實話，寫完這一小節的時候，我又反復看了官方文檔還有其他一些參考文檔。很痛苦，主要是東西太多，而我們目前又沒有實際的問題，所以基本上是一邊看一邊忘！
恩。至少在這個階段，先了解到這個程度就好。後面會隨著學習的深入，有更多的深入知識，到時候根據需求再加進來。
再來看odex。odex是Optimized dex的簡寫，也就是優化後的dex文件。為什麼要優化呢？主要還是為了提高Dalvik虛擬機的運行速度。但是odex不是簡單的、通用的優化，而是在其優化過程中，依賴系統已經編譯好的其他模塊，簡單點說：

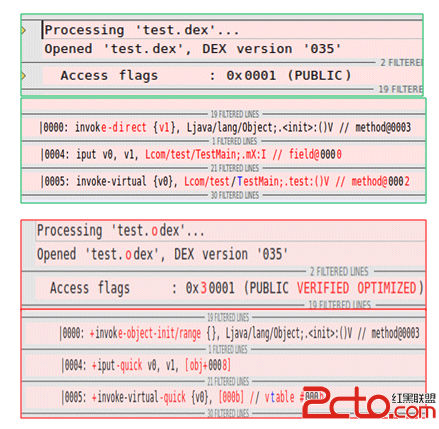

圖10給出了圖1所示示例代碼得到的test.dex，然後利用dexopt得到test.odex，接著利用dexdump得到其內容，最後利用Beyond Compare比較這兩個文件的差異。
圖10中，綠色框中是test.dex的內容，紅色框中是test.odex的內容，這也是兩個文件的差異內容：
vtable是虛表的意思，一般在OOP實現中用得很多。vtable一定比methodtable快麼？那倒是有可能。我個人猜測：
1 http://mylifewithandroid.blogspot.com/2009/05/about-quick-method-invocation.html介紹了vtable的生成，大家可以看看
2 http://pallergabor.uw.hu/androidblog/dalvik_opcodes.html 詳細描述了dex/odex指令的格式，大家有興趣可以做參考。
前面曾經提到過，odex文件的生成依賴於BOOTCLASSPATH提供的系統核心庫。以我們這個簡單的例子而言，core.jar是必須的（java基礎類大部分封裝在core.jar中）。另外，core.jar對應的core.odex文件也需要。所有這些文件我都已經上傳到示例代碼倉庫的javavmtest/odex-test目錄下。然後執行dextest.sh腳本。此腳本內容如下：
#!/bin/sh
#在根目錄下建立/data/dalvik-cache目錄，這是因為odex往往是在機器上生成的，所有這些目錄都是
#設備上才有。我們模擬一下罷了
sudo mkdir -p /data/dalvik-cache/
#core.dex文件名：這也是模擬了機器上的情況。系統將dex文件的絕對路徑名換成了@來唯一標示
#一個dex文件。由於我在制作core.dex的時候，該core.jar包放在了/home/innost/workspace/my-projects/
#javavmtest/odex-test下，生成的core.dex就應該命名為home@innost@workspace@my-projects@javavmtest@[email protected]@classes.dex
CORE_TARGET_DEX="home@innost@workspace@my-projects@javavmtest@[email protected]@"
CURRENT_PATH=`pwd`
#為了減少麻煩，我這裡做了一個鏈接，將需要的dex文件鏈接到此目錄下的core.dex
sudo ln -sf ${CURRENT_PATH}/core.dex /data/dalvik-cache/${CORE_TARGET_DEX}classes.dex
rm test.odex
#設置BOOTCLASSPATH變量
export BOOTCLASSPATH=${CURRENT_PATH}/core.jar
/home/innost/workspace/android-4.4.4/out/host/linux-x86/bin/dexopt --preopt ${CURRENT_PATH}/test.jar test.odex "m=y u=n"
#刪掉/data目錄
sudo rm -rf /data
odex文件由dexopt生成，這個工具在SDK裡沒有，只能由源碼生成。odex文件的生成有三種方式：
實際上dex轉odex是利用了dalvik vm，裡邊也會運行dalvik vm的相關方法。
本節主要介紹了Class文件，以及在Android平台上的變種dex和odex文件。以標准角度來看，Class文件是由Java VM規范定義的，所以通用性更廣。dex或者是odex只不過是規范在Android平台上的一種具體實現罷了，而且dex/odex在很多地方也需要遵守規范。因為dex文件的來源其實還是Class文件。
對於初學者而言，我建議了解Class文件的結構為主。另外，關於dex/odex的文件結構，除非有明確需求（比如要自己修改字節碼等），否則以了解原理就可以。而且，將來我們看到dalvik vm的實際代碼後，你會發現dex的文件內容還是會轉換成代碼裡的那些你很熟悉的類型，數據結構。比如dex存儲字符串是一種優化後的方法，但是到vm代碼中，還不是只能用字符串來表示嗎？
另外，你還會發現，Class、dex還是odex文件都存儲了很多源碼中的信息，比如類名、函數名、參數信息、成員變量信息等，而且直接用得是字符串。這和Native的二進制比起來，就容易看懂多了。
下面我們來講講字節碼的執行。很多人對Java字節碼到底是怎麼運行的比較好奇。Java字節碼的運行和操作系統上（比如Linux）一個進程是如何執行其代碼，從理論上說是一致的。只不過Java字節碼的執行是JVM，而操作系統上一個進程其代碼的執行是由CPU來完成。當然，現在JVM也可以把Java字節碼直接轉成機器碼，然後交給CPU來執行。這樣可以顯著提高運行速度。
本節我們將介紹Android平台上Java字節碼的執行。當然，我並不會具體分析每一行代碼都是怎麼執行的（比如函數參數的入棧，寄存器的使用），而只是想向大家介紹大體的流程，滿足大家的好奇心。如果有更深次的學習需求，你就可以在本節基礎上自行開展了！
下面所講內容的源碼全部位於AOSP源碼/dalvik/vm/mterp/out目錄下
mterp/out目錄下有好些個源碼文件，如圖11所示：
這個目錄中的文件就是不同平台上，Java字節碼處理的代碼。每一個平台包含一個匯編文件和一個C文件。
下面我們看對於new操作，portable、arm平台的處理。
在InterpC-portable.cpp中，有幾處關鍵代碼，先來看圖12：
在這段代碼中：
那麼，handlerTable是怎麼定義的呢？來看圖13：
圖13中：
那麼，new操作符對應的goto label在哪裡呢？來看圖14：
你看，portable.cpp中通過HANDLE_OPCODE(OP_NEW_INSTANCE)定義了new操作符的處理邏輯。這段邏輯中，真正分配內存的操作是由紅框的dvmAllocObject來處理的。
看到這裡，你會發現JVM執行Java字節碼還是比較容易理解的。其實對於arm等平台也是這樣。
和portable下dvmInterpretPortable函數（Java字節碼執行的入口函數）相對應的，其他模式下的入口函數是dvmMterpStd，其代碼如圖15所示：
dvmMterpStd中最重要的是dvmMterpStdRun，這個函數是由各平台對應的xxx.S匯編文件定義的。InterpAsm-armv7-a-neon.S對應的dvmMterpStdRun函數以及對new的處理邏輯如圖16所示：
圖16中：
這一節我們介紹了JVM是怎麼執行Java字節碼的，主要以揭秘性質為主，大家也以掌握原理為首要任務。其中，portable模式下，操作碼是一條一條解釋執行的。而具體CPU平台上，則是由相關匯編代碼來處理。二者實際上大同小異。但是由CPU來執行，顯然處理要快，比如對於+這種操作，用portable的解釋執行當然比直接轉換成機器指令來執行要慢很多。
到此，我們了解了Class文件結構，以及Java字節碼到底是怎麼執行的。下一步，我們就開始正式分析Dalvik虛擬機了。
Android平台中，第一個虛擬機是通過app_process進程啟動的，這個進程也就是大名鼎鼎的Zygote（含義是受精卵）。Zygote的啟動我在《深入理解Android卷I》第四章深入理解Zygote中有詳細分析，這裡我們簡單回顧下。圖17所示為zygote啟動的觸發機制：
上述代碼是位於init.rc中，當Linux天字號第一進程init啟動後，將執行init.rc中的內容。此處的zygote的一個Service，對應的進程是/system/bin/app_process，後面的--zygote...等是該進程的參數。
zygote，也就是app_process，其源碼位於frameworks/base/cmds/app_process裡，源碼比較少，主要是一個App_main.cpp。其main函數如下：
int main(int argc, char* const argv[])
{
.......
AppRuntime runtime; //AppRuntime是關鍵數據結構
const char* argv0 = argv[0];
int i = runtime.addVmArguments(argc, argv);//添加參數，不重要
// Parse runtime arguments. Stop at first unrecognized option.
.......
if (zygote) {//我是zygote
runtime.start("com.android.internal.os.ZygoteInit",
startSystemServer ? "start-system-server" : "");
} ......
}
runtime是核心對象，其類型是AppRuntime，是定義在app_process中的一個Class，它從AndroidRuntime派生。start函數就是AndroidRuntime中的，用於啟動VM的入口。
start函數我們分兩部分講，第一部分如圖18所示：
第一部分包含三個主要函數：
該函數內容如圖19所示：
該函數：
所以，以後調用比如JNI_CreateVM_函數的時候，我們知道它的真實實現其實是位於libdvm.so中的JNI_CreateVM就好。
比較簡單，Nothing more....
startVM屬於Android Runtime start函數的第一部分，不過該函數內容比較多，我們單獨搞一大節來講它！
startVM此函數前面一大段都是參數處理，所以對本文有意義的內容其實只有圖20所示的部分：
核心內容還是在libdvm.so中的JNI_CreateVM函數中，這個函數定義在dalvik/vm/jni.cpp中。來看它！
圖21所示為此函數的主要代碼：
圖21中，首先撲面而來的就是Dalvik VM中的幾個重量級數據結構：
圖22所示為JavaVMExt和JNIEnvExt的內容：
圖22中可知：
再來看gDvm的內容，它自己其實就是一大倉庫，裡邊有很多成員變量，每個成員變量都有各自的用途。其內部如圖23所示：
圖23中：
這裡要特別說明虛擬機中對類唯一性的確定方法：
1 對我們而言，類的唯一性由包名+類名表示，比如java.lang.Class這個類，就是唯一的。但實際上，根據Java VM規范，類的唯一性由全路徑類名+定義它的ClassLoader兩者唯一確定。
2 對一個類的加載而言，ClassLoader有兩種情況。一種是直接創建目標類，這種loader叫Define Loader（定義加載器）。另外一種情況是一個ClassLoader創建了Class，但它可以自己直接創建，也可以是委托給比如父加載器創建的，這種Loader叫Initiating Loader（初始加載器）。
3 類的唯一性是由全路徑類名+定義加載器唯一決定。
下面來看JNIEnvExt的創建，這是由圖21中的dvmCreateJNIEnv函數完成的。
圖21中的調用方法如下：
JNIEnvExt* pEnv = (JNIEnvExt*) dvmCreateJNIEnv(NULL);
該函數的相關代碼如圖24所示：
圖24中，Dalvik虛擬機裡JNI的所有函數都封裝在gNativeInterface中。這個結構體包含了JNI定義的所有函數。注意，在使用sourceInsight的時候會有一些函數無法被解析。因為這些函數使用了類似圖右下角的CALL_VIRTUAL宏方式定義。
我確認了下，應該所有函數的定義其實都在jni.cpp這一個文件裡。
到此，我們為主線程創建和初始化了gDvm和JNI環境。下面來看dvmStartup。
去掉dvmStartup函數中一些判斷代碼後，該函數整個執行流程可由圖25表示：
圖25中，dvmStartup的執行從左到右。由於本章我只是想討論dalvik是怎麼執行的Java代碼的，所以這裡有一些函數（比如GC相關的，就不擬討論）。
dvmStartup首先是解析參數，這些參數信息可能會傳給gDvm相關的成員變量。解析參數是由setCommandLineDefaults和processOptions來完成的。具體代碼就不看了，最終設置的幾個重要的參數是：
圖26為Nexus 7 Wi-Fi版4.4.4的BOOTCLASSPATH值：
圖26可知，system/framework下幾乎所有的jar包都被放在了BOOT CLASSPATH裡。這意味這zygote進程加載了所有framework的包，這進一步意味著App也加載了所有framework的包.....。
下面來分析幾個和本章目標相關的函數：
圖27所示為dvmThreadStartup的一些關鍵代碼和解釋：
Thread是Dalvik中代表和管理一個線程的重要結構。注意，這裡的Thread不簡單是我們在Java層中的線程。在那裡，我們只需要在線程裡執行要干得活就可以了。而這裡的Thread幾乎模擬了一個CPU（或者說CPU上的一個核）是怎麼執行代碼的。比如Thread中為函數調用要設置和維護一個棧，還要要有一個變量指向當前正在執行的指令（大名鼎鼎的PC）。這一塊我不想浪費時間介紹，有興趣的童鞋們可以此為契機進行深入研究。
dvmInlineNativeStartup主要是將一些常用的函數搞成inline似的。這裡的inline，其實就是將某些Java函數搞成JNI。比如String類的charAt、compareTo函數等。相關代碼如圖28所示：
注意，在上面函數中，gDvm.inlineMethods只不過是分配了一個內存空間，該空間大小和gDvmInlineOpsTable一樣。而gDvm.inlineMethods數組元素並未和gDvmInlineOpsTable掛上鉤。當然，最終是會掛上的，但是不在這裡。此處暫且不表。
下面我們跳到dvmClassStartup，這個函數很重要。圖29是其代碼：
圖29中：
下面來看processClassPath這個函數，它要加載所有的Boot Class，由於它涉及到類的加載，所以它也是本文的重點內容。先來看圖30：
processClassPath主要是處理BOOTCLASSPATH，也就是圖26中的那些位於system/framework/下的jar包。圖31展示了prepareCpe的代碼，該函數處理一個一個的文件：
prepareCpe倒是很簡單：
這裡我們看dvmJarFileOpen函數，如圖32所示：
圖32介紹了dvmJarFileOpen的主要內容，其中：
到此dvmClassStartup就介紹完了。下面來看一個重要函數，dvmFindRequiredClassesAndMembers。
dvmFindRequiredClassesAndMembers初始化一些重要類和函數。其代碼如圖33所示：
dvmFindRequiredClassesAndMembers就是初始化一些類，函數，虛函數等等。我們重點關注它是怎麼初始化的。一共有三個重要函數：
重點是findClassNoInit，代碼如圖34所示：
圖34中，有幾個關鍵點：
注意：我們在編寫代碼的時候，對於類的唯一性往往只知道全路徑類名，很少關注ClassLoader的重要性。實際上，我之前曾經碰到過一個問題：通過兩個不同ClassLoader加載的相同的Class居然不相等。當時很不明白為什麼要這麼設計， 直到我碰到一個真實事情：有一天我在等車，聽見一個路人大聲叫著“李志剛，李志剛”。我回頭一看，以為他是在找人，結果發現他的寵物狗跑了出來。原來他的 寵物狗就叫李志剛。這就說明，兩個具有相同名字的東西，實際上很能是完全不同的事物。所以，簡單得以兩個類是否同名來判斷唯一性肯定是不行得了。
下面來看最重要的loadClassFromDex，這個函數其實就是把odex文件中的信息轉換成ClassObject。我們來看它：loadClassFromDex代碼如圖34所示：
其中主要的加載函數是loadClassFromDex0，其代碼如圖35所示：
以上是loadClassFromDex0的第一部分內容，這這一塊比較簡單，也就是設置一些東西。下面看圖36
圖36中：
其實loadClassFromDex0後面的工作也類似，比如解析成員函數信息，成員變量信息等。我們直接看相關函數吧：
圖37展示了解析成員變量和解析函數用的兩個函數。

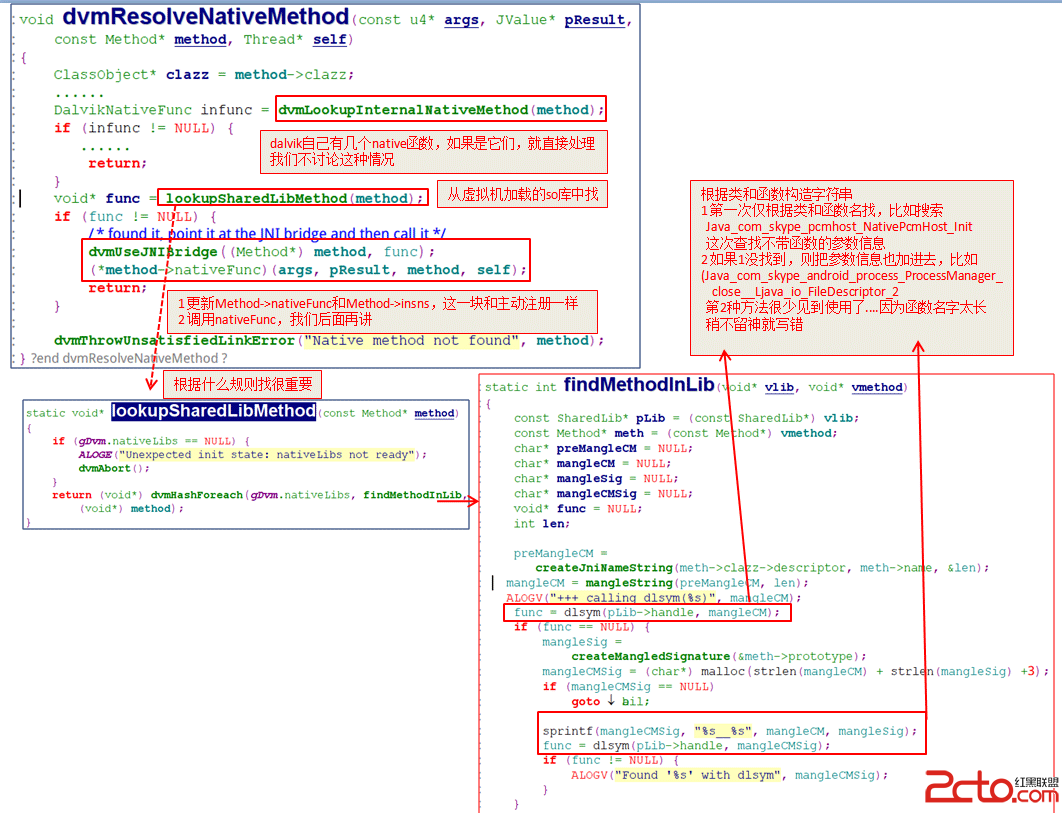

注意native函數的處理，此處是先用dvmResolveNativeMethod頂著。我們以後分析JNI的時候再來討論它。
上面的findClassNoInit是用於搜索Class的，下面我們來看dvmFindDirectMethodByDescriptor函數，它是用來搜索方法的，代碼如圖38所示：
對compareMethodHelper好奇的讀者，我在圖40裡展示了如何從dex文件中獲取一個函數的返回值信息。
好像感覺我們一直和字符串在玩耍。
說實話，講到現在，其實虛擬機啟動的流程差不多就完了。當然，本節所說的這個流程是很粗犷的，主要內容還是集中在Class的加載上，然後浮光掠影看了下一些重要的數據結構。Anyway，上述流程，我建議讀者結合代碼反復走幾個來回。下面我們將開始介紹一些細節性的內容：
JVM中，一個Class首先被使用的時候會調用它的
先來看一段示例代碼，如圖41所示：
示例代碼中：
問題來了：TestAnother的
要確認這一點，只需要看dexdump的結果，如圖42所示：
圖42中：
當然，根據圖41的日志輸出，我們知道
我們在3.1節portable的純解釋執行一節中提到過new-instance，下面我們將以portable為主要講解對象來介紹。
其實，不管是portable還是arm、x86方式，最終都會變成機器指令來執行。相對arm、x86的匯編代碼，portable是以C語言實現的Java字節碼解釋器，非常方便我們理解。
圖43為new-instance指令對應的代碼：
第六節會介紹portable模式下Java函數是如何執行的，所以這裡大家先不用管HANDLE_OPCODE這樣的宏是干什麼用的。圖43中：
我們重點介紹dvmResolveClass和dvmInitClass。
圖44是dvmResolveClass的代碼：
圖44中：
圖45是findClassFromLoaderNoInit的代碼，出奇的簡單：
代碼真是簡潔啊，居然調用java/lang/ClassLoader的loadClass函數來加載類。當然，dalvik中調用Java函數是通過dvmCallMethod來實現的。這個函數我們下一節再介紹。然後，我們把loader存儲到目標clazz的初始加載loader鏈表中。初始加載鏈表在決定類唯一性的時候很有幫助（不記得初始加載器和定義加載器的同學們，請回顧圖23後的說明和圖33）。
Anyway，到此，目標類就算加載成功了。類加載成功到底意味這什麼？前面講過loadClassFromDex等函數，類加載成功意味著dalvik虛擬機從dex字節碼文件中成功得到了一個代表該類的ClassObject對象，裡邊該填的信息在這裡都填好了！
加載成功，下一步工作是初始化，來看下一節：
圖46為dvmInitClass的代碼：
終於，在dvmInitClass中，我們看到了
再次強調，本章是整個虛擬機旅程中一次浮光掠影般的介紹，先讓大家，包括我自己看看虛擬機是個什麼樣子，有一個粗略的認識即可。後續有打算搞一個完整的，嚴謹的，基於ART的虛擬機分析系列。
JVM規范定義了JVM應該怎麼執行一個函數，東西較碎，但和其他語言一樣，無非是如下幾個要點：
函數執行肯定是在一個線程裡來做的，棧幀則理所當然就會和某個線程相關聯。我們先來看dalvik是怎麼創建線程及對應棧的。
Dalvik中，allocThread用於創建代表一個線程的線程對象，其代碼如圖47所示：
圖47是dalvik虛擬機為一個線程創建代表對象的處理代碼，其中，它為每個線程都創建了一個線程棧。線程棧大小默認為16KB，並設置了相關的棧頂和棧底指針，如圖中右下角所示：
每個線程都分配16KB，會不會耗費內存呢？不會，這是因為mmap只是在內核裡建立了一個內存映射項，這個項覆蓋16KB內存。注意，它只是告訴kernel，這塊區域最大能覆蓋16KB內存。如果一直沒有使用這塊內存的話，那麼內存並不會真正分配。所以，只有我們真正操作了這塊內存，系統才會為它分配內存。
dalvik中，如果需要調用某個函數，則會調用dvmCallMethod（嗯嗯？不對吧，Java字節碼裡的invoke-direct指令難道也是調用這個麼？別急，待會再說invoke-direct的實現。）
dvmCallMethod第一步主要是調用callPrep准備棧幀，這是函數調用的關鍵一步，馬上來看：
當調用一個Java函數時，JVM需要為它搞一個新的棧幀，圖49展示了dvmPushInterpFrame的代碼
圖49中：
1 注意：registersSize包括函數輸入參數和函數內部本地變量的個數
2 dvmPushJNIFrame，這個函數是當Java要調用JNI函數時的壓棧處理，該函數和dvmPushInterpFrame幾乎一樣，只是在計算所需棧空間時，沒有加上outsSize*4，因為native函數所需棧是由Native自己控制的。此函數代碼很簡單，請童鞋們自己學習
好了，棧已經准備好了，我們看看函數到底怎麼執行。
圖48中dvmCallMethodV調用callPrep之後，有一段代碼我們還沒來得及展示，如圖50所示：
參數入棧，您看明白了嗎？
接著看dvmCallMethodV調用函數部分，如圖51所示

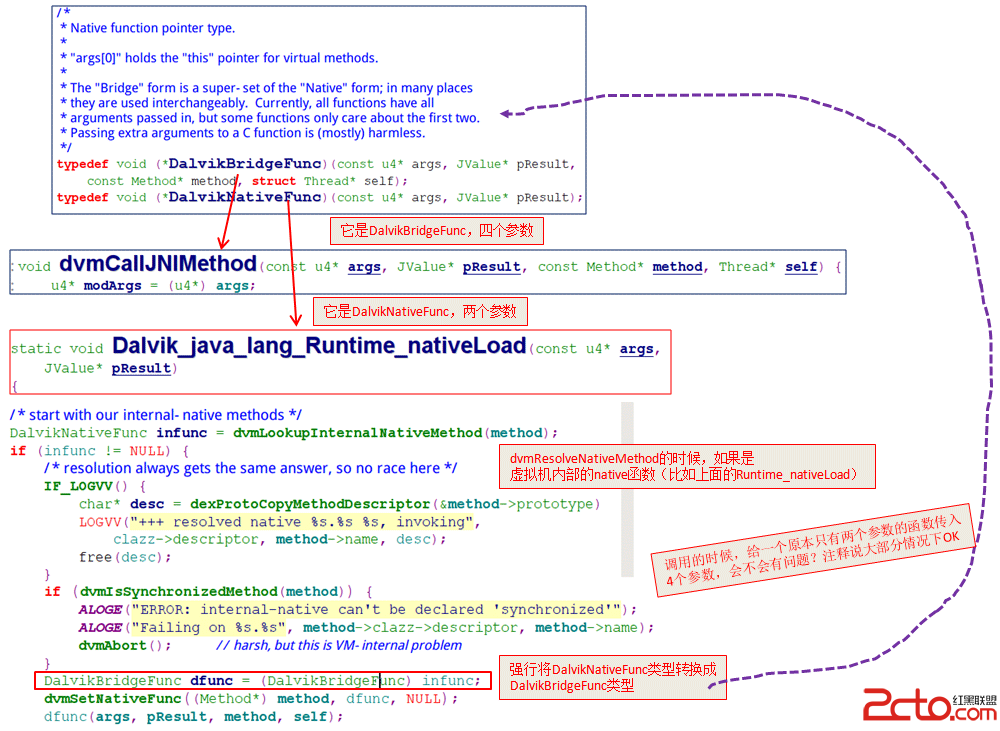

對於java函數，其處理邏輯由dvmInterpret完成，對於Native函數，則由對應的nativeFunc完成。JNI我們放到後面講，先來處理dvmInterpret。如圖52所示：
圖52中：
下面我們來看dvmInterpretPortable的處理：
dvmInterpretPortable位於dalvik/vm/mterp/out/InterpC-portable.cpp裡，這個InterpC-portable.cpp是用工具生成的，將分散在其他地方的函數合並到最終這一個文件裡。我們先來看該函數的第一段內容，如圖53所示：
第一部分中，我們發現dvmInterpretPortable通過DEFINE_GOTO_TABLE定義了一個handlerTable[kNumPackedOpcodes]數組，這個數組裡的元素通過H宏定義。H宏使用了&&操作符來獲取某個goto label的位置。比如圖中的H(OP_RETURN_VOID)，展開這個宏後得到&&op_OP_RETURN_VOID，這表示op_OP_RETURN_VOID的位置。
那麼，這個op_OP_RETURN_VOID標簽是誰定義的呢？恩，圖中的HANDLE_OPCODE宏定義的，展開後得到op_OP_RETURN_VOID:。
最後：
來看portable模式下Java字節碼的處理，這也是最精妙的一部分，如圖54所示：
請先認真看圖54的內容，然後再看下面的總結，portable模式下：
好了，portable模式下dalvik如何運行java指令就是這樣的，就是這麼任性，就是這麼簡單。下面，我們來看Invoke-direct指令又是如何被解析然後執行的。
剛才你看到了portable模式下指令的執行，就是解析指令的操作碼然後跳轉到對應的label。假設我們現在碰到了invoke-direct指令，這是用來調用函數的。我們看看dvmInterpretPortable怎麼處理它。一個圖就可以了，如圖55所示：
就是跳來跳去麻煩點，其實和dvmCallMethod一樣一樣。
一切盡在圖56。
函數返回後，還需要pop棧幀，代碼在stack.cpp的dvmPopFrame中。此處略過不討論了。
這一節你真得要好好思考，函數調用，不論是Java、C/C++，python等等，都有這類似的處理：
這好像是程序設計的基礎知識，這回你真正明白了嗎？
關於JNI，我打算介紹下面幾個內容：
native庫中，如果某個線程需要調用java函數，它會先創建一個JNIEnv環境，然後callXXMethod來調用Java層函數。這部分內容請大家自行研究吧....
把這幾個步驟講清楚的話，JNI內容就差不多了。
APP中，如果要使用JNI的話，native函數必須封裝在動態庫裡，Windows平台叫DLL，Linux平台叫so。然後，我們要在APP中通過System.loadLibrary方法把這個so加載進來。所以，入口是System的loadLibrary函數。相關代碼如圖57所示：
圖57是System.loadLibrary的相關代碼。這裡主要介紹了so加載路徑的問題：
這裡再明確解釋下，loadLibrary只是指定了so文件的名字，而沒有指定絕對路徑。所以虛擬機得知道去哪個目錄搜索這個文件。傳統做法是搜索LD_LIBRARY_PATH環境變量所表明的文件夾（AOSP默認是/vendor/lib和/system/lib）這兩個目錄。但是我剛才講，如果使用傳統方法，APP A有so要加載的話，得把自己的路徑加到LD_LIBRARY_PATH裡去。比如LD_LIBRARY_PATH=/vendor/lib:/system/lib:/data/data/pkg-of-app-A/libs，這種方法將導致任何APP都可以加載A的so。
真正的加載由doLoad函數完成。這個函數相關的代碼如圖58所示：
沒什麼太多可說的，無非就是dlopen對應的so，然後調用JNI_OnLoad（如果該so定義了這個函數的話）。另外，dalvik虛擬機會保存自己加載的so項。
注意，圖58裡左邊有兩個笑臉，當然是很“陰險”的笑臉。什麼意思呢？請童鞋們看看nativeLoad和它對應的Dalvik_java_lang_Runtime_nativeLoad函數。你會發現Runtime_nativeLoad的函數參數聲明好奇怪，完全不符合JNI規范。並且，Runtime_nativeLoad的函數返回是void，但是Java中的nativeLoad卻是有返回值的。怎麼回事？？？此處不表，下文接著說。
我們在JNI裡，往往會自行注冊java中native函數和native層對應函數的關系。這樣，Java層調用native函數時候就會轉到native層對應函數來執行。注冊，是通過JNIEnv的RegisterNatives函數來完成的。我們來看看它的實現。如圖59所示：
RegisterNatives裡有幾個比較重要的點：
被動注冊，也就是JNI裡不調用RegisterNatives函數，而是讓虛擬機根據一定規則來查找native函數的實現。一般的JNI教科書都是介紹被動注冊，不過我從《深入理解Android卷1》開始就建議直接上主動注冊方法。
dalvik中，當最開始加載類並解析其中的函數時，如果標記為native函數，則會把Method->nativeFunc設置為dvmResolveNativeMethod（請回頭看圖37）。我們來看這個函數的內容，如圖60所示：
被動注冊的方式是在該native函數第一次調用的時候被處理。童鞋們主要注意native函數的匹配規則。Anyway，不建議使用被動注冊的方法，因為native層設置的函數名太長，搞起來很不方便。
6.2節專門講過如何調用java函數，故事還得從dvmCallMethodV說起，如圖61所示：
整個流程如下：
圖62是X86平台上關於dvmPlatformInvoke注釋：
也就是解析參數嘛，不多說了。和前面講的Java准備棧幀類似，無非是用匯編寫得罷了。
fastJni，唉，可惜代碼裡有這個，但是好像沒地方用。干啥的呢？還記得我們前面圖58裡的兩個笑臉嗎？
實話告訴大家，fastJni如果真正實現的話，可以加快JNI層函數的調用。為什麼？我先給你看個東西，如圖63所示：
圖63需要好好解釋下：
這種做法會造成什麼後果呢？
注意喔，這兩個函數的參數一個是四個參數，一個是兩個參數。不過注釋中說了，給一個只有兩個參數的函數傳4個參數沒有問題.....
等等，這麼做的好處是什麼？
當然，fastJni模式是有要求的，比如是靜態，而且非synchronized函數。Anyway，目前這麼高級的功能還是只有虛擬機自己用，沒放開給應用層。
本篇是我第一次細致觀察Android上Java虛擬機的實現，起因是想知道xposed的原理。我們下一篇會分析xposed的原理，其實蠻簡單。因為xposed只涉及到了函數調用，hook之類的東西，沒有虛擬機裡什麼內存管理，線程管理之類的。所以，我們這兩篇文章都不會涉及內存管理，線程管理之類的高級玩意兒。
簡單點說，本章介紹得和dalvik相關的內容還是比較好理解。希望各位先看看，有個感性認識，為將來我們搞更深入的研究而打點基礎。
View的事件分發機制
View的事件分發機制，也稱為View的事件攔截機制，在說事件分發機制之前，需要對MotionEvent對象就行分析，也就是點擊事件，MotionEvent是手指接觸屏幕
android Bitmap圓角與倒影的具體實現代碼
[html]復制代碼 代碼如下:/** * 畫一個圓角圖 *
MSM8909+Android5.1.1鍵盤驅動淺析
MSM8909+Android5.1.1鍵盤驅動------概述 采用SN7326帶智能指掃描的鍵盤擴展芯片，通過I2C接口來讀取其狀態寄存器的值就可知道是單按
使用Xcode的Targets進行多版本構建
通常，我們在開發過程中，總是需要兩套以上的環境進行測試、生產發布。如果只是簡簡單單的進行一個API的切換，那麼只是進行不同的宏定義即可，但是要求應用的不同版本將使用相同的
