Android之屏幕適配

編輯:關於Android編程

Android之屏幕適配

Android之屏幕適配 適配方式一圖片適配 適配方式二dimensxml文件適配 適配方式三布局文件適配 適配方式四java代碼適配 適配方式五權重適配

適配:即當前應用在相同的手機上面顯示相同的效果。適配前需要首先確定當前手機所屬像素密度類型(如:xhdpi、hdpi、mdpi等),以下已華為G700、模擬器為例,計算其像素密度。

案例一:

手機型號:G700
手機分辨率:1280*720 (注:手機兩個直角邊上分別放置了1280及720個像素點)
手機尺寸大小:5英寸(手機斜邊長度)

假設a,b分別為兩個直角邊,c為斜邊,由勾股定理可得出計算方式:sqrt(a*a+b*b)/c
計算結果:sqrt(1280*1280+720*720)/5 ≈ 293.72dpi

根據google官方文檔說明得出,當前手機最接近320dpi,則將其歸納在xhdpi手機范圍內,即1dp=2px;

案例二:

手機型號:模擬器
手機分辨率:800*480(注:手機兩個直角邊上分別放置了800及480個像素點)
手機尺寸大小:3.7英寸(手機斜邊大小)

計算結果:sqrt(800*800+480*480)/3.7 ≈ 252.15dpi
根據google官方文檔(圖1-1)得出,當前手機接近240dpi,則將其歸納在hdpi手機范圍內,即1dp=1.5px。

參照以上方式可將市場上大多數手機劃分為5個像素密度等級,分別為:
ldpi:120dpi,像素密度與dp轉換關系為:1dp = 0.75px
mdpi:160dpi ,像素密度與dp轉換關系為:1dp = 1px
hdpi:240dpi,像素密度與dp轉換關系為:1dp = 1.5px
xhdpi:320dpi,像素密度與dp轉換關系為:1dp = 2px
xxhdpi:480dpi,像素密度與dp轉換關系為:1dp = 3px

\

(注:以下案例就當前兩款手機進行屏幕適配測試)<喎?/kf/ware/vc/" target="_blank" class="keylink">vcD4NCjxoMyBpZD0="適配方式一圖片適配">適配方式一:圖片適配

不同像素密度的手機加載工程資源文件(res)中不同資源圖片,以上述兩款手機為例。布局代碼如下:




G700(xhdpi):加載a.jpg資源文件,位於res/drawable-xhdpi文件夾下,顯示效果如下:

\

模擬器(hdpi):加載a.jpg資源文件,位於res/drawable-hdpi文件夾下,顯示效果如下:

適配方式二:dimens.xml文件適配

dimens.xml存在於工程資源(res)文件夾中不同values(如:value-1280x720、value-800x480)文件夾下,可用於指定控件大小,不同像素密度手機加載不同values文件夾下的dimens.xml文件,使用方式如下:





模擬器(hdpi):加載dimens.xml資源文件,位於res/value-800x480文件夾下


    160dp

根據上述hdpi dp和px的轉換關系1dp = 1.5px,則160dp = 240px,當前控件寬度應該位於屏幕中間位置。

G700(xhdpi):加載dimens.xml資源文件,位於res/value-1280x720文件夾下


    180dp

根據上述xhdpi dp和px的轉換關系1dp = 2px,則180dp = 360px,當前控件寬度應該位於屏幕中間位置。

G700(xhdpi)顯示效果如下:

\

模擬器(hdpi)顯示效果如下:

適配方式三:布局文件適配

不同分辨率的手機,加載不同的布局文件已達到適配效果。創建多個layout(如:layout-1280x720、layout-800x480)文件夾用於存放不同像素密度手機所需布局文件。

模擬器(hdpi):加載activity_main.xml布局文件,位於res/layout-800x480文件夾下:





G700(xhdpi):加載activity_main.xml布局文件,位於res/layout-1280x720文件夾下:





G700(xhdpi)顯示效果如下:

\

模擬器(hdpi)顯示效果如下:

適配方式四:java代碼適配

通過android相應api獲取當前手機的寬高像素值,按比例分配屏幕中控件的寬高以達到適配效果。核心代碼如下:

布局文件




activity中oncreate核心代碼:
    TextView tv  = (TextView) findViewById(R.id.tv);
    //獲取封裝當前手機屏幕信息對象,用於存放寬高值
    DisplayMetrics metrics  = new DisplayMetrics();
    //給當前屏幕設置寬高
    getWindowManager().getDefaultDisplay().getMetrics(metrics);
    //獲取高度
    Constant.srceenHeight = metrics.heightPixels;
    //獲取寬度
    Constant.srceenWidth = metrics.widthPixels;

    Log.i(tag, "Constant.srceenHeight = "+Constant.srceenHeight);
    Log.i(tag, "Constant.srceenWidth = "+Constant.srceenWidth);

    //寬高各占50%
    RelativeLayout.LayoutParams layoutParams = new RelativeLayout.LayoutParams(
            (int)(Constant.srceenWidth*0.5+0.5),
            (int)(Constant.srceenHeight*0.5+0.5));
    tv.setLayoutParams(layoutParams);

G700(xhdpi)顯示效果如下:

\

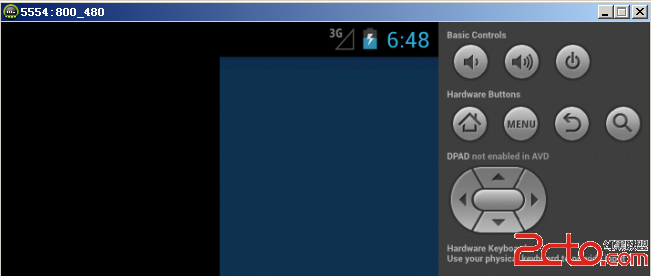

模擬器(hdpi)顯示效果如下:

適配方式五:權重適配

通過android提供的(權重)剩余空間分配,已達到適配效果。顯示界面加載布局文件如下:





G700(xhdpi)顯示效果如下:

\

模擬器(hdpi)顯示效果如下:
