Android繪圖機制與處理技巧

編輯:關於Android編程

一.屏幕的尺寸信息

1屏幕參數

屏幕大小

指屏幕對角線的長度,通常使用”寸”來度量,例如4.7寸手機 5.5寸手機等.

分辨率

分辨率是指手機屏幕的像素點個數,例如720*1280是指屏幕分變率,指寬有720個像素點,高有1280個像素點.

PPI

每英寸像素(Pixels Per Inch)又被稱為DPI(Dots Per Inch).它有對角線的像素點數除以屏幕的大小得到的.

2系統屏幕密度

系統定義了幾個標准的DPI值,作為手機的固定DPI
此處輸入圖片的描述

3獨立像素密度dp

相同長度的屏幕,高密度的屏幕包含更多的像素點,Android系統使用mdpi即密度值為160的屏幕作為標准,在這個屏幕上1px=1dp.

各個分辨率直接的換算比例:ldpi:mdpi:xhdpi:xxhdpi=3:4:6:8:12

4單位換算

package com.jia.androidfirst;

import android.content.Context;

/**
 * dp sp 轉換為px的工具類
 *
 * @author aldrich
 *
 */
public class DisplayUtil {
    /**
     * 將px值轉換為dip或dp值,保證尺寸大小不變
     *
     * @param context
     * @param pxValue
     * @param scale
     *            (DisplayMetrics類中屬性density)
     * @return
     */
    public static int px2dip(Context context, float pxValue) {
        final float scale = context.getResources().getDisplayMetrics().density;
        return (int) (pxValue / scale + 0.5f);
    }

    /**
     * 將dip或dp值轉換為px值,保證尺寸大小不變
     *
     * @param context
     * @param dipValue
     * @param scale
     *            (DisplayMetrics類中屬性density)
     * @return
     */
    public static int dip2px(Context context, float dipValue) {
        final float scale = context.getResources().getDisplayMetrics().density;
        return (int) (dipValue * scale + 0.5f);
    }

    /**
     * 將px值轉換為sp值,保證文字大小不變
     *
     * @param context
     * @param pxValue
     * @param fontScale
     *            (DisplayMetrics類中屬性scaledDensity)
     * @return
     */
    public static int px2sp(Context context, float pxValue) {
        final float fontScale = context.getResources().getDisplayMetrics().scaledDensity;
        return (int) (pxValue / fontScale + 0.5);
    }

    /**
     * 將sp值轉換為px值,保證文字大小不變
     *
     * @param context
     * @param spValue
     * @param fontScale
     *            (DisplayMetrics類中屬性scaledDensity)
     * @return
     */
    public static int sp2px(Context context, float spValue) {
        final float fontScale = context.getResources().getDisplayMetrics().scaledDensity;
        return (int) (spValue * fontScale + 0.5f);
    }
}

其實的density就是前面所說的換算比例,這裡使用的是公式換算方法進行轉換,同時系統也提供了TypedValue幫助我們轉換

 /**
     * dp2px
     * @param dp
     * @return
     */
    protected int dp2px(int dp){
        return (int)TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,dp,getResources().getDisplayMetrics());
    }

    /**
     * sp2px
     * @param dp
     * @return
     */
    protected int sp2px(int sp){
        return (int)TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP,sp,getResources().getDisplayMetrics());
    }

二.2D繪圖基礎

通過Canvas對象提供的各種繪制圖像的API:
drawPoint(點)/drawLine(線)/drawRect(矩形)/drawVertices(多邊形)/drawArc(弧)/drawCircle(圓).

setAntiAlias(); //設置畫筆的鋸齒效果 setColor(); //設置畫筆的顏色 setARGB(); //設置畫筆的A R G B值 setAlpha(); //設置畫筆的Alpha值 setTextSize(); //設置字體的尺寸 setStyle(); //設置畫筆的風格(空心或實心)

setStrokeWidth(); //設置空心邊框的寬度

DrawPoint,繪制點

canvas.drawPoint(x,y,paint);

DrawLine,繪制直線

canvas.drawLine(startX,startY,endX,endY,paint);

DrawLines,繪制多條直線

float[]pts={
startX1,startX1,endX1,endY1,
……
startXn,startYn,endYn,endYn};
canvas.drawLines(pts,paint);

DrawRect,繪制矩形

canvas.drawRect(left,top,right,bottom,paint);

DrawRoundRect,繪制圓角矩形

canvas.drawRoundRect(left,top,right,bottom,radiusX,radiusY,paint);

DrawCircle,繪制圓

canvas.drawCircle(circleX,circleY,radius,paint);

DrawArc,繪制弧形 扇形

paint.setStyle(Paint.style.STROKE);
canvas.drawArc(left,top,right,bottom,startAngle,sweepAngle,useCenter,paint);
繪制弧形與扇形的區分就是倒數第二個參數useCenter的區別

DrawOval,繪制橢圓

//通過橢圓的外接矩形來繪制橢圓
canvas.drawOval(left,top,right,bottom,paint);

DrawText,繪制文本

canvas.drawText(text,startX,startY,paint);

DrawPosText,在指定位置繪制文本

canvas.drawPosText(text,new float[]{X1,Y1,X2,Y2,……Xn,Yn},paint);

DrawPath,繪制路徑

Path path=new Path();
path.moveTo(50,50);
path.lineTo(100,100);
path.lineTo(100,300);
path.lineTo(300,50);
canvas.drawPath(path,paint);

三.Android XML 繪圖

XML在安卓系統中可不僅僅是JAVA中的一個布局文件配置列表,在安卓開發者的手頭上他甚至可以變成一張畫,一幅畫,Android開發者給XML提供了幾個強大的屬性

1.Bitmap

在XML中使用Bitmap很簡單




通過這樣引用圖片就可以將圖片直接轉化成Bitmap讓我們在程序中使用

2.Shape

通過Shape可以繪制各種圖形,下面展示一下shape的參數
























    android:dashWidth= "1dp"


    android:dashGap= "1dp"

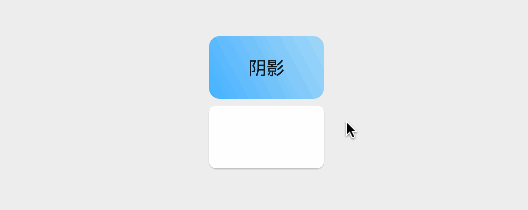

shape可以說是xml繪圖的精華所在,而且功能十分的強大,無論是扁平化,擬物化還是漸變,都是十分的OK,我們現在來做一個陰影的效果











看效果

這裡寫圖片描述

3.Layer

Layer是在PhotoShop中是非常常用的功能,在Android中,我們同樣可以實現圖層的效果









4.Selector

Selector的作用是幫助開發者實現靜態View的反饋,通過設置不同的屬性呈現不同的效果






















這一方法可以幫助開發者迅速制作View的反饋,通過配置不同的觸發事件,selector會自動選中不同的圖片,特別是自定義button的時候,而我們不再使用原生單調的背景,而是使用selector特別制作的背景,就能完美實現觸摸反饋了

通常情況下,上面提到的這些方法都可以共同實現,下面這個例子就展示了在一個selector中使用shape作為他的item的例子,實現一個具體點擊反饋效果的,圓角矩形的selector,代碼如下

























我們來看一下效果圖

這裡寫圖片描述

四.繪圖技巧

在Android中,默認的坐標零點位於屏幕左上角,向下為Y軸正方向,向右為X軸正方向.

1.Canvas

canvas中常用方法:

Canvas.save():將之前的所有已繪制圖像保存起來,讓後續的操作就好像在一個新的圖層操作 Canvas.restore():合並圖層操作,將我們在save()之後繪制的所有圖像,與sava()之前的圖像進行合並. Canvas.translate():坐標平移,調用translate(x,y)方法之後,則將原點(0,0)移動到了(x,y).之後的所有繪圖操作都將以(x,y)為原點進行. Canvas.rotate():翻轉,將坐標系旋轉了一定的角度.
