Android之canvas詳解

編輯:關於Android編程

首先說一下canvas類:

Class Overview
The Canvas class holds the "draw" calls. To draw something, you need 4 basic components: A Bitmap to hold the pixels, a Canvas to host the draw calls (writing into the bitmap), a drawing primitive (e.g. Rect, Path, text, Bitmap), and a paint (to describe the colors and styles for the drawing).

這個類相當於一個畫布,你可以在裡面畫很多東西;

我們可以把這個Canvas理解成系統提供給我們的一塊內存區域(但實際上它只是一套畫圖的API,真正的內存是下面的Bitmap),而且它還提供了一整套對這個內存區域進行操作的方法,所有的這些操作都是畫圖API。也就是說在這種方式下我們已經能一筆一劃或者使用Graphic來畫我們所需要的東西了,要畫什麼要顯示什麼都由我們自己控制。

這種方式根據環境還分為兩種:一種就是使用普通View的canvas畫圖,還有一種就是使用專門的SurfaceView的canvas來畫圖。兩種的主要是區別就是可以在SurfaceView中定義一個專門的線程來完成畫圖工作,應用程序不需要等待View的刷圖,提高性能。前面一種適合處理量比較小,幀率比較小的動畫,比如說象棋游戲之類的;而後一種主要用在游戲,高品質動畫方面的畫圖。

下面是Canvas類常用的方法

drawRect(RectF rect, Paint paint) //繪制區域,參數一為RectF一個區域

drawPath(Path path, Paint paint) //繪制一個路徑,參數一為Path路徑對象

drawBitmap(Bitmap bitmap, Rect src, Rect dst, Paint paint) //貼圖,參數一就是我們常規的Bitmap對象,參數二是源區域(這裡是bitmap),參數三是目標區域(應該在canvas的位置和大小),參數四是Paint畫刷對象,因為用到了縮放和拉伸的可能,當原始Rect不等於目標Rect時性能將會有大幅損失。

drawLine(float startX, float startY, float stopX, float stopY, Paintpaint) //畫線,參數一起始點的x軸位置,參數二起始點的y軸位置,參數三終點的x軸水平位置,參數四y軸垂直位置,最後一個參數為Paint 畫刷對象。

drawPoint(float x, float y, Paint paint) //畫點,參數一水平x軸,參數二垂直y軸,第三個參數為Paint對象。

drawText(String text, float x, floaty, Paint paint) //渲染文本,Canvas類除了上面的還可以描繪文字,參數一是String類型的文本,參數二x軸,參數三y軸,參數四是Paint對象。

drawOval(RectF oval, Paint paint)//畫橢圓,參數一是掃描區域,參數二為paint對象;

drawCircle(float cx, float cy, float radius,Paint paint)// 繪制圓,參數一是中心點的x軸,參數二是中心點的y軸,參數三是半徑,參數四是paint對象;

drawArc(RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)//畫弧,參數一是RectF對象,一個矩形區域橢圓形的界限用於定義在形狀、大小、電弧,參數二是起始角(度)在電弧的開始,
參數三掃描角(度)開始順時針測量的,參數四是如果這是真的話,包括橢圓中心的電弧,並關閉它,如果它是假這將是一個弧線,參數五是Paint對象;

還要理解一個paint類:

Class Overview
The Paint class holds the style and color information about how to draw geometries, text and bitmaps.
paint類擁有風格和顏色信息如何繪制幾何學,文本和位圖。
Paint 代表了Canvas上的畫筆、畫刷、顏料等等;
Paint類常用方法:
setARGB(int a, int r, int g, int b) // 設置 Paint對象顏色,參數一為alpha透明值
setAlpha(int a) // 設置alpha不透明度,范圍為0~255
setAntiAlias(boolean aa) // 是否抗鋸齒
setColor(int color)  // 設置顏色,這裡Android內部定義的有Color類包含了一些常見顏色定義
setTextScaleX(float scaleX)  // 設置文本縮放倍數,1.0f為原始
setTextSize(float textSize)  // 設置字體大小
setUnderlineText(booleanunderlineText)  // 設置下劃線

案例

看一下效果圖:

\

CustomActivity.java

public class CustomActivity extends Activity {
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);
        init();
    }

    private void init() {
        LinearLayout layout=(LinearLayout) findViewById(R.id.root);
        final DrawView view=new DrawView(this);
        view.setMinimumHeight(500);
        view.setMinimumWidth(300);
        //通知view組件重繪
        view.invalidate();
        layout.addView(view);

    }
}

重要的類自定義View組件要重寫View組件的onDraw(Canvase)方法,接下來是在該 Canvas上繪制大量的幾何圖形,點、直線、弧、圓、橢圓、文字、矩形、多邊形、曲線、圓角矩形,等各種形狀!
DrawView.java

public class DrawView extends View {

    public DrawView(Context context) {
        super(context);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        /*
         * 方法 說明 drawRect 繪制矩形 drawCircle 繪制圓形 drawOval 繪制橢圓 drawPath 繪制任意多邊形
         * drawLine 繪制直線 drawPoin 繪制點
         */
        // 創建畫筆
        Paint p = new Paint();
        p.setColor(Color.RED);// 設置紅色

        canvas.drawText("畫圓:", 10, 20, p);// 畫文本
        canvas.drawCircle(60, 20, 10, p);// 小圓
        p.setAntiAlias(true);// 設置畫筆的鋸齒效果。 true是去除,大家一看效果就明白了
        canvas.drawCircle(120, 20, 20, p);// 大圓

        canvas.drawText("畫線及弧線:", 10, 60, p);
        p.setColor(Color.GREEN);// 設置綠色
        canvas.drawLine(60, 40, 100, 40, p);// 畫線
        canvas.drawLine(110, 40, 190, 80, p);// 斜線
        //畫笑臉弧線
        p.setStyle(Paint.Style.STROKE);//設置空心
        RectF oval1=new RectF(150,20,180,40);
        canvas.drawArc(oval1, 180, 180, false, p);//小弧形
        oval1.set(190, 20, 220, 40);
        canvas.drawArc(oval1, 180, 180, false, p);//小弧形
        oval1.set(160, 30, 210, 60);
        canvas.drawArc(oval1, 0, 180, false, p);//小弧形

        canvas.drawText("畫矩形:", 10, 80, p);
        p.setColor(Color.GRAY);// 設置灰色
        p.setStyle(Paint.Style.FILL);//設置填滿
        canvas.drawRect(60, 60, 80, 80, p);// 正方形
        canvas.drawRect(60, 90, 160, 100, p);// 長方形

        canvas.drawText("畫扇形和橢圓:", 10, 120, p);
        /* 設置漸變色 這個正方形的顏色是改變的 */
        Shader mShader = new LinearGradient(0, 0, 100, 100,
                new int[] { Color.RED, Color.GREEN, Color.BLUE, Color.YELLOW,
                        Color.LTGRAY }, null, Shader.TileMode.REPEAT); // 一個材質,打造出一個線性梯度沿著一條線。
        p.setShader(mShader);
        // p.setColor(Color.BLUE);
        RectF oval2 = new RectF(60, 100, 200, 240);// 設置個新的長方形,掃描測量
        canvas.drawArc(oval2, 200, 130, true, p);
        // 畫弧,第一個參數是RectF:該類是第二個參數是角度的開始,第三個參數是多少度,第四個參數是真的時候畫扇形,是假的時候畫弧線
        //畫橢圓,把oval改一下
        oval2.set(210,100,250,130);
        canvas.drawOval(oval2, p);

        canvas.drawText("畫三角形:", 10, 200, p);
        // 繪制這個三角形,你可以繪制任意多邊形
        Path path = new Path();
        path.moveTo(80, 200);// 此點為多邊形的起點
        path.lineTo(120, 250);
        path.lineTo(80, 250);
        path.close(); // 使這些點構成封閉的多邊形
        canvas.drawPath(path, p);

        // 你可以繪制很多任意多邊形,比如下面畫六連形
        p.reset();//重置
        p.setColor(Color.LTGRAY);
        p.setStyle(Paint.Style.STROKE);//設置空心
        Path path1=new Path();
        path1.moveTo(180, 200);
        path1.lineTo(200, 200);
        path1.lineTo(210, 210);
        path1.lineTo(200, 220);
        path1.lineTo(180, 220);
        path1.lineTo(170, 210);
        path1.close();//封閉
        canvas.drawPath(path1, p);
        /*
         * Path類封裝復合(多輪廓幾何圖形的路徑
         * 由直線段*、二次曲線,和三次方曲線,也可畫以油畫。drawPath(路徑、油漆),要麼已填充的或撫摸
         * (基於油漆的風格),或者可以用於剪斷或畫畫的文本在路徑。
         */

        //畫圓角矩形
        p.setStyle(Paint.Style.FILL);//充滿
        p.setColor(Color.LTGRAY);
        p.setAntiAlias(true);// 設置畫筆的鋸齒效果
        canvas.drawText("畫圓角矩形:", 10, 260, p);
        RectF oval3 = new RectF(80, 260, 200, 300);// 設置個新的長方形
        canvas.drawRoundRect(oval3, 20, 15, p);//第二個參數是x半徑,第三個參數是y半徑

        //畫貝塞爾曲線
        canvas.drawText("畫貝塞爾曲線:", 10, 310, p);
        p.reset();
        p.setStyle(Paint.Style.STROKE);
        p.setColor(Color.GREEN);
        Path path2=new Path();
        path2.moveTo(100, 320);//設置Path的起點
        path2.quadTo(150, 310, 170, 400); //設置貝塞爾曲線的控制點坐標和終點坐標
        canvas.drawPath(path2, p);//畫出貝塞爾曲線

        //畫點
        p.setStyle(Paint.Style.FILL);
        canvas.drawText("畫點:", 10, 390, p);
        canvas.drawPoint(60, 390, p);//畫一個點
        canvas.drawPoints(new float[]{60,400,65,400,70,400}, p);//畫多個點

        //畫圖片,就是貼圖
        Bitmap bitmap = BitmapFactory.decodeResource(getResources(), R.drawable.ic_launcher);
        canvas.drawBitmap(bitmap, 250,360, p);
    }
}

參考鏈接

Android利用canvas畫各種圖形(點、直線、弧、圓、橢圓、文字、矩形、多邊形、曲線、圓角矩形) - 任海麗(3G/移動開發) - 博客頻道 - CSDN.NET

道Canvas可以繪制的對象有:

弧線(arcs)、填充顏色(argb和color)、 Bitmap、圓(circle和oval)、點(point)、線(line)、矩形(Rect)、圖片(Picture)、圓角矩形 (RoundRect)、文本(text)、頂點(Vertices)、路徑(path)。通過組合這些對象我們可以畫出一些簡單有趣的界面出來,但是光有這些功能還是不夠的,如果我要畫一個儀表盤(數字圍繞顯示在一個圓圈中)呢? 幸好Android還提供了一些對Canvas位置轉換的方法:rorate、scale、translate、skew(扭曲)等,而且它允許你通過獲得它的轉換矩陣對象(getMatrix方法,不知道什麼是轉換矩陣?看這裡) 直接操作它。這些操作就像是雖然你的筆還是原來的地方畫,但是畫紙旋轉或者移動了,所以你畫的東西的方位就產生變化。為了方便一些轉換操作,Canvas 還提供了保存和回滾屬性的方法(save和restore),比如你可以先保存目前畫紙的位置(save),然後旋轉90度,向下移動100像素後畫一些圖形,畫完後調用restore方法返回到剛才保存的位置。下面我們就演示下canvas的一些簡單用法:

protected void onDraw(Canvas canvas) {

    canvas.drawCircle(100, 100, 90, paint);
}

效果

\

@Override
protected void onDraw(Canvas canvas) {

    //繪制弧線區域

    RectF rect = new RectF(0, 0, 100, 100);

    canvas.drawArc(rect, //弧線所使用的矩形區域大小
            0,  //開始角度
            90, //掃過的角度
            false, //是否使用中心
            paint);

}

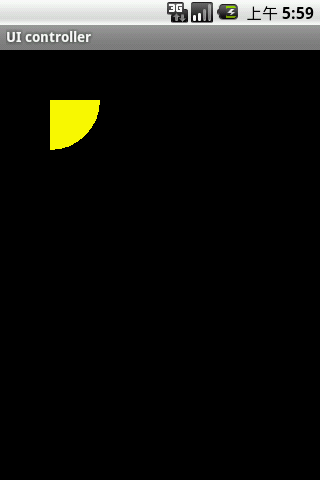

效果

\

protected void onDraw(Canvas canvas) {

    //繪制弧線區域

    RectF rect = new RectF(0, 0, 100, 100);

    canvas.drawArc(rect, //弧線所使用的矩形區域大小
            0,  //開始角度
            90, //掃過的角度
            true, //是否使用中心
            paint);

}

\vc28ttSxyM7Sw8e/ydLUt6LP1qOstbEgZHJhd0FyY3MocmVjdCxzdGFydEFuZ2VsLHN3ZWVwQW5nZWwsdXNlQ2VudGVyLHBhaW50KdbQtcR1c2VDZW50ZXLOqmZhbHNlyrGjrLuhz9/H+NPyysfTw7uhz9+/qsq8vce2yLrNveHK+L3HtsjWsb3Tway908bwwLS1xKOstbF1c2VDZW50ZXLOqnRydWXKsaOsyse7oc/fv6rKvL3Htsi6zb3hyvi9x7bItrzT69bQ0MS148GsvdOjrNDOs8nSu7j2ycjQzqGjPC9wPg0KPHByZSBjbGFzcz0="brush:java;"> protected void onDraw(Canvas canvas) { canvas.drawColor(Color.BLUE); }

\

canvas.drawColor是直接將View顯示區域用某個顏色填充滿。

@Override
protected void onDraw(Canvas canvas) {

    //畫一條線
    canvas.drawLine(10, 10, 100, 100, paint);

}

\

Canvas.drawOval:

@Override
protected void onDraw(Canvas canvas) {

    //定義一個矩形區域
    RectF oval = new RectF(0,0,200,300);
    //矩形區域內切橢圓
    canvas.drawOval(oval, paint);

}

\

canvas.drawPosText:

@Override
protected void onDraw(Canvas canvas) {

    //按照既定點 繪制文本內容
    canvas.drawPosText("Android777", new float[]{
            10,10, //第一個字母在坐標10,10
            20,20, //第二個字母在坐標20,20
            30,30, //....
            40,40,
            50,50,
            60,60,
            70,70,
            80,80,
            90,90,
            100,100
    }, paint);

}

\

canvas.drawRect:

@Override
    protected void onDraw(Canvas canvas) {

        RectF rect = new RectF(50, 50, 200, 200);

        canvas.drawRect(rect, paint);

    }

}

rect的參數是表示左上角與右下角的坐標

\

canvas.drawRoundRect:

@Override
protected void onDraw(Canvas canvas) {

    RectF rect = new RectF(50, 50, 200, 200);

    canvas.drawRoundRect(rect,
                        30, //x軸的半徑
                        30, //y軸的半徑
                        paint);

}

\

canvas.drawPath:

@Override
protected void onDraw(Canvas canvas) {

    Path path = new Path(); //定義一條路徑
    path.moveTo(10, 10); //移動到 坐標10,10
    path.lineTo(50, 60);
    path.lineTo(200,80);
    path.lineTo(10, 10);

    canvas.drawPath(path, paint);

}

\

canvas.drawTextOnPath:

@Override
        protected void onDraw(Canvas canvas) {

            Path path = new Path(); //定義一條路徑
            path.moveTo(10, 10); //移動到 坐標10,10
            path.lineTo(50, 60);
            path.lineTo(200,80);
            path.lineTo(10, 10);

//          canvas.drawPath(path, paint);
            canvas.drawTextOnPath("Android777開發者博客", path, 10, 10, paint);

        }

\

位置轉換方法,canvas.rorate和canvas.translate:

@Override
protected void onDraw(Canvas canvas) {

    paint.setAntiAlias(true);
    paint.setStyle(Style.STROKE);
    canvas.translate(canvas.getWidth()/2, 200); //將位置移動畫紙的坐標點:150,150
    canvas.drawCircle(0, 0, 100, paint); //畫圓圈

    //使用path繪制路徑文字
    canvas.save();
    canvas.translate(-75, -75);
    Path path = new Path();
    path.addArc(new RectF(0,0,150,150), -180, 180);
    Paint citePaint = new Paint(paint);
    citePaint.setTextSize(14);
    citePaint.setStrokeWidth(1);
    canvas.drawTextOnPath("http://www.android777.com", path, 28, 0, citePaint);
    canvas.restore();

    Paint tmpPaint = new Paint(paint); //小刻度畫筆對象
    tmpPaint.setStrokeWidth(1);

    float  y=100;
    int count = 60; //總刻度數

    for(int i=0 ; i

\

上面幾個例子基本已經將常用的canvas.draw*方法測試過了,我們結合一些事件,做一些有用戶交互的應用:

package com.android777.demo.uicontroller.graphics;

import java.util.ArrayList;

import android.app.Activity;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.PointF;
import android.os.Bundle;
import android.view.MotionEvent;
import android.view.View;

public class CanvasDemoActivity extends Activity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        setContentView(new CustomView1(this));

    }

    /**
     * 使用內部類 自定義一個簡單的View
     * @author Administrator
     *
     */
    class CustomView1 extends View{

        Paint paint;
        private ArrayList graphics = new ArrayList();
        PointF point;

        public CustomView1(Context context) {
            super(context);
            paint = new Paint(); //設置一個筆刷大小是3的黃色的畫筆
            paint.setColor(Color.YELLOW);
            paint.setStrokeJoin(Paint.Join.ROUND);
            paint.setStrokeCap(Paint.Cap.ROUND);
            paint.setStrokeWidth(3);

        }

        @Override
        public boolean onTouchEvent(MotionEvent event) {

            graphics.add(new PointF(event.getX(),event.getY()));

            invalidate(); //重新繪制區域

            return true;
        }

        //在這裡我們將測試canvas提供的繪制圖形方法
        @Override
        protected void onDraw(Canvas canvas) {
            for (PointF point : graphics) {
                canvas.drawPoint(point.x, point.y, paint);
            }
//          super.onDraw(canvas);

        }
    }

}

當用戶點擊時將出現一個小點,拖動時將畫出一條用細點組成的虛線:

\

完成
