Android 高清加載長圖或大圖方案

編輯：關於Android編程

一、概述

對於加載圖片，大家都不陌生，一般為了盡可能避免OOM都會按照如下做法：

對於圖片顯示：根據需要顯示圖片控件的大小對圖片進行壓縮顯示。如果圖片數量非常多：則會使用LruCache等緩存機制，將所有圖片占據的內容維持在一個范圍內。

其實對於圖片加載還有種情況，就是單個圖片非常巨大，並且還不允許壓縮。比如顯示：世界地圖、清明上河圖、微博長圖等。

那麼對於這種需求，該如何做呢？

首先不壓縮，按照原圖尺寸加載，那麼屏幕肯定是不夠大的，並且考慮到內存的情況，不可能一次性整圖加載到內存中，所以肯定是局部加載，那麼就需要用到一個類：

BitmapRegionDecoder

其次，既然屏幕顯示不完，那麼最起碼要添加一個上下左右拖動的手勢，讓用戶可以拖動查看。

那麼綜上，本篇博文的目的就是去自定義一個顯示巨圖的View，支持用戶去拖動查看，大概的效果圖如下：

\

好吧，這清明上河圖太長了，想要觀看全圖，文末下載，圖片在assets目錄。當然如果你的圖，高度也很大，肯定也是可以上下拖動的。

二、初識BitmapRegionDecoder

BitmapRegionDecoder主要用於顯示圖片的某一塊矩形區域，如果你需要顯示某個圖片的指定區域，那麼這個類非常合適。

對於該類的用法，非常簡單，既然是顯示圖片的某一塊區域，那麼至少只需要一個方法去設置圖片；一個方法傳入顯示的區域即可；詳見：

BitmapRegionDecoder提供了一系列的newInstance方法來構造對象，支持傳入文件路徑，文件描述符，文件的inputstrem等。

例如：

 BitmapRegionDecoder bitmapRegionDecoder =
  BitmapRegionDecoder.newInstance(inputStream, false);

上述解決了傳入我們需要處理的圖片，那麼接下來就是顯示指定的區域。

bitmapRegionDecoder.decodeRegion(rect, options);

參數一很明顯是一個rect，參數二是BitmapFactory.Options，你可以控制圖片的inSampleSize,inPreferredConfig等。

那麼下面看一個超級簡單的例子：

package com.zhy.blogcodes.largeImage;

import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.BitmapRegionDecoder;
import android.graphics.Rect;
import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.widget.ImageView;

import com.zhy.blogcodes.R;

import java.io.IOException;
import java.io.InputStream;

public class LargeImageViewActivity extends AppCompatActivity
{
    private ImageView mImageView;

    @Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_large_image_view);

        mImageView = (ImageView) findViewById(R.id.id_imageview);
        try
        {
            InputStream inputStream = getAssets().open("tangyan.jpg");

            //獲得圖片的寬、高
            BitmapFactory.Options tmpOptions = new BitmapFactory.Options();
            tmpOptions.inJustDecodeBounds = true;
            BitmapFactory.decodeStream(inputStream, null, tmpOptions);
            int width = tmpOptions.outWidth;
            int height = tmpOptions.outHeight;

            //設置顯示圖片的中心區域
            BitmapRegionDecoder bitmapRegionDecoder = BitmapRegionDecoder.newInstance(inputStream, false);
            BitmapFactory.Options options = new BitmapFactory.Options();
            options.inPreferredConfig = Bitmap.Config.RGB_565;
            Bitmap bitmap = bitmapRegionDecoder.decodeRegion(new Rect(width / 2 - 100, height / 2 - 100, width / 2 + 100, height / 2 + 100), options);
            mImageView.setImageBitmap(bitmap);


        } catch (IOException e)
        {
            e.printStackTrace();
        }


    }

}

上述代碼，就是使用BitmapRegionDecoder去加載assets中的圖片，調用bitmapRegionDecoder.decodeRegion解析圖片的中間矩形區域，返回bitmap，最終顯示在ImageView上。

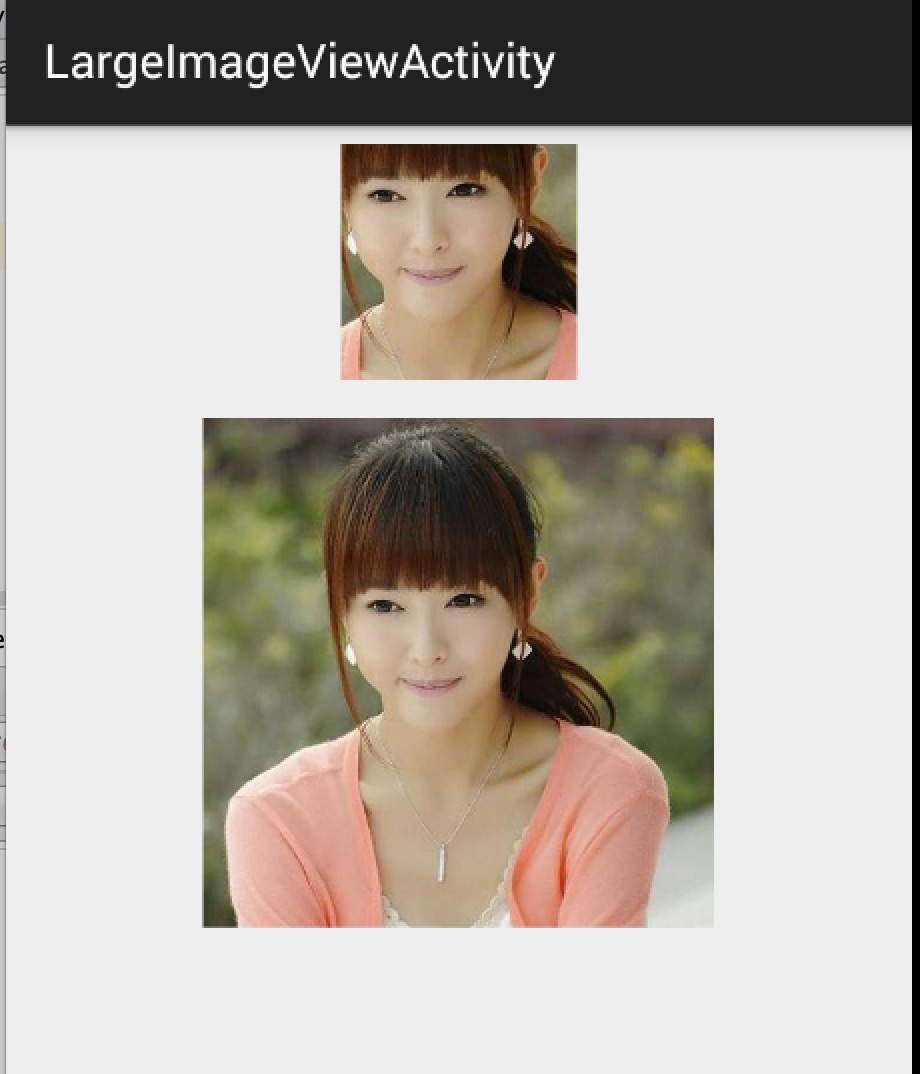

效果圖：

\

上面的小圖顯示的即為下面的大圖的中間區域。

ok，那麼目前我們已經了解了BitmapRegionDecoder的基本用戶，那麼往外擴散，我們需要自定義一個控件去顯示巨圖就很簡單了，首先Rect的范圍就是我們View的大小，然後根據用戶的移動手勢，不斷去更新我們的Rect的參數即可。

三、自定義顯示大圖控件

根據上面的分析呢，我們這個自定義控件思路就非常清晰了：

提供一個設置圖片的入口重寫onTouchEvent，在裡面根據用戶移動的手勢，去更新顯示區域的參數每次更新區域參數後，調用invalidate，onDraw裡面去regionDecoder.decodeRegion拿到bitmap，去draw

理清了，發現so easy，下面上代碼：

package com.zhy.blogcodes.largeImage.view;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.BitmapRegionDecoder;
import android.graphics.Canvas;
import android.graphics.Rect;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;

import java.io.IOException;
import java.io.InputStream;

/**
 * Created by zhy on 15/5/16.
 */
public class LargeImageView extends View
{
    private BitmapRegionDecoder mDecoder;
    /**
     * 圖片的寬度和高度
     */
    private int mImageWidth, mImageHeight;
    /**
     * 繪制的區域
     */
    private volatile Rect mRect = new Rect();

    private MoveGestureDetector mDetector;


    private static final BitmapFactory.Options options = new BitmapFactory.Options();

    static
    {
        options.inPreferredConfig = Bitmap.Config.RGB_565;
    }

    public void setInputStream(InputStream is)
    {
        try
        {
            mDecoder = BitmapRegionDecoder.newInstance(is, false);
            BitmapFactory.Options tmpOptions = new BitmapFactory.Options();
            // Grab the bounds for the scene dimensions
            tmpOptions.inJustDecodeBounds = true;
            BitmapFactory.decodeStream(is, null, tmpOptions);
            mImageWidth = tmpOptions.outWidth;
            mImageHeight = tmpOptions.outHeight;

            requestLayout();
            invalidate();
        } catch (IOException e)
        {
            e.printStackTrace();
        } finally
        {

            try
            {
                if (is != null) is.close();
            } catch (Exception e)
            {
            }
        }
    }


    public void init()
    {
        mDetector = new MoveGestureDetector(getContext(), new MoveGestureDetector.SimpleMoveGestureDetector()
        {
            @Override
            public boolean onMove(MoveGestureDetector detector)
            {
                int moveX = (int) detector.getMoveX();
                int moveY = (int) detector.getMoveY();

                if (mImageWidth > getWidth())
                {
                    mRect.offset(-moveX, 0);
                    checkWidth();
                    invalidate();
                }
                if (mImageHeight > getHeight())
                {
                    mRect.offset(0, -moveY);
                    checkHeight();
                    invalidate();
                }

                return true;
            }
        });
    }


    private void checkWidth()
    {


        Rect rect = mRect;
        int imageWidth = mImageWidth;
        int imageHeight = mImageHeight;

        if (rect.right > imageWidth)
        {
            rect.right = imageWidth;
            rect.left = imageWidth - getWidth();
        }

        if (rect.left < 0)
        {
            rect.left = 0;
            rect.right = getWidth();
        }
    }


    private void checkHeight()
    {

        Rect rect = mRect;
        int imageWidth = mImageWidth;
        int imageHeight = mImageHeight;

        if (rect.bottom > imageHeight)
        {
            rect.bottom = imageHeight;
            rect.top = imageHeight - getHeight();
        }

        if (rect.top < 0)
        {
            rect.top = 0;
            rect.bottom = getHeight();
        }
    }


    public LargeImageView(Context context, AttributeSet attrs)
    {
        super(context, attrs);
        init();
    }

    @Override
    public boolean onTouchEvent(MotionEvent event)
    {
        mDetector.onToucEvent(event);
        return true;
    }

    @Override
    protected void onDraw(Canvas canvas)
    {
        Bitmap bm = mDecoder.decodeRegion(mRect, options);
        canvas.drawBitmap(bm, 0, 0, null);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
    {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);

        int width = getMeasuredWidth();
        int height = getMeasuredHeight();

        int imageWidth = mImageWidth;
        int imageHeight = mImageHeight;

         //默認直接顯示圖片的中心區域，可以自己去調節
        mRect.left = imageWidth / 2 - width / 2;
        mRect.top = imageHeight / 2 - height / 2;
        mRect.right = mRect.left + width;
        mRect.bottom = mRect.top + height;

    }


}

根據上述源碼:

setInputStream裡面去獲得圖片的真實的寬度和高度，以及初始化我們的mDecoderonMeasure裡面為我們的顯示區域的rect賦值，大小為view的尺寸onTouchEvent裡面我們監聽move的手勢，在監聽的回調裡面去改變rect的參數，以及做邊界檢查，最後invalidate在onDraw裡面就是根據rect拿到bitmap，然後draw了

ok，上面並不復雜，不過大家有沒有注意到，這個監聽用戶move手勢的代碼寫的有點奇怪，恩，這裡模仿了系統的ScaleGestureDetector，編寫了MoveGestureDetector，代碼如下：

MoveGestureDetector


package com.zhy.blogcodes.largeImage.view;

import android.content.Context;
import android.graphics.PointF;
import android.view.MotionEvent;

public class MoveGestureDetector extends BaseGestureDetector
{

    private PointF mCurrentPointer;
    private PointF mPrePointer;
    //僅僅為了減少創建內存
    private PointF mDeltaPointer = new PointF();

    //用於記錄最終結果，並返回
    private PointF mExtenalPointer = new PointF();

    private OnMoveGestureListener mListenter;


    public MoveGestureDetector(Context context, OnMoveGestureListener listener)
    {
        super(context);
        mListenter = listener;
    }

    @Override
    protected void handleInProgressEvent(MotionEvent event)
    {
        int actionCode = event.getAction() & MotionEvent.ACTION_MASK;
        switch (actionCode)
        {
            case MotionEvent.ACTION_CANCEL:
            case MotionEvent.ACTION_UP:
                mListenter.onMoveEnd(this);
                resetState();
                break;
            case MotionEvent.ACTION_MOVE:
                updateStateByEvent(event);
                boolean update = mListenter.onMove(this);
                if (update)
                {
                    mPreMotionEvent.recycle();
                    mPreMotionEvent = MotionEvent.obtain(event);
                }
                break;

        }
    }

    @Override
    protected void handleStartProgressEvent(MotionEvent event)
    {
        int actionCode = event.getAction() & MotionEvent.ACTION_MASK;
        switch (actionCode)
        {
            case MotionEvent.ACTION_DOWN:
                resetState();//防止沒有接收到CANCEL or UP ,保險起見
                mPreMotionEvent = MotionEvent.obtain(event);
                updateStateByEvent(event);
                break;
            case MotionEvent.ACTION_MOVE:
                mGestureInProgress = mListenter.onMoveBegin(this);
                break;
        }

    }

    protected void updateStateByEvent(MotionEvent event)
    {
        final MotionEvent prev = mPreMotionEvent;

        mPrePointer = caculateFocalPointer(prev);
        mCurrentPointer = caculateFocalPointer(event);

        //Log.e("TAG", mPrePointer.toString() + " ,  " + mCurrentPointer);

        boolean mSkipThisMoveEvent = prev.getPointerCount() != event.getPointerCount();

        //Log.e("TAG", "mSkipThisMoveEvent = " + mSkipThisMoveEvent);
        mExtenalPointer.x = mSkipThisMoveEvent ? 0 : mCurrentPointer.x - mPrePointer.x;
        mExtenalPointer.y = mSkipThisMoveEvent ? 0 : mCurrentPointer.y - mPrePointer.y;

    }

    /**
     * 根據event計算多指中心點
     *
     * @param event
     * @return
     */
    private PointF caculateFocalPointer(MotionEvent event)
    {
        final int count = event.getPointerCount();
        float x = 0, y = 0;
        for (int i = 0; i < count; i++)
        {
            x += event.getX(i);
            y += event.getY(i);
        }

        x /= count;
        y /= count;

        return new PointF(x, y);
    }


    public float getMoveX()
    {
        return mExtenalPointer.x;

    }

    public float getMoveY()
    {
        return mExtenalPointer.y;
    }


    public interface OnMoveGestureListener
    {
        public boolean onMoveBegin(MoveGestureDetector detector);

        public boolean onMove(MoveGestureDetector detector);

        public void onMoveEnd(MoveGestureDetector detector);
    }

    public static class SimpleMoveGestureDetector implements OnMoveGestureListener
    {

        @Override
        public boolean onMoveBegin(MoveGestureDetector detector)
        {
            return true;
        }

        @Override
        public boolean onMove(MoveGestureDetector detector)
        {
            return false;
        }

        @Override
        public void onMoveEnd(MoveGestureDetector detector)
        {
        }
    }

}

BaseGestureDetector

package com.zhy.blogcodes.largeImage.view;

import android.content.Context;
import android.view.MotionEvent;


public abstract class BaseGestureDetector
{

    protected boolean mGestureInProgress;

    protected MotionEvent mPreMotionEvent;
    protected MotionEvent mCurrentMotionEvent;

    protected Context mContext;

    public BaseGestureDetector(Context context)
    {
        mContext = context;
    }


    public boolean onToucEvent(MotionEvent event)
    {

        if (!mGestureInProgress)
        {
            handleStartProgressEvent(event);
        } else
        {
            handleInProgressEvent(event);
        }

        return true;

    }

    protected abstract void handleInProgressEvent(MotionEvent event);

    protected abstract void handleStartProgressEvent(MotionEvent event);

    protected abstract void updateStateByEvent(MotionEvent event);

    protected void resetState()
    {
        if (mPreMotionEvent != null)
        {
            mPreMotionEvent.recycle();
            mPreMotionEvent = null;
        }
        if (mCurrentMotionEvent != null)
        {
            mCurrentMotionEvent.recycle();
            mCurrentMotionEvent = null;
        }
        mGestureInProgress = false;
    }


}

你可能會說，一個move手勢搞這麼多代碼，太麻煩了。的確是的，move手勢的檢測非常簡單，那麼之所以這麼寫呢，主要是為了可以復用，比如現在有一堆的XXXGestureDetector，當我們需要監聽什麼手勢，就直接拿個detector來檢測多方便。我相信大家肯定也郁悶過Google，為什麼只有ScaleGestureDetector而沒有RotateGestureDetector呢。

根據上述，大家應該理解了為什麼要這麼做，當時不強制，每個人都有個性。

不過值得一提的是：上面這個手勢檢測的寫法，不是我想的，而是一個開源的項目https://github.com/rharter/android-gesture-detectors，裡面包含很多的手勢檢測。對應的博文是：http://code.almeros.com/android-multitouch-gesture-detectors那面上面兩個類就是我偷學了的~ 哈

四、測試

測試其實沒撒好說的了，就是把我們的LargeImageView放入布局文件，然後Activity裡面去設置inputstream了。

然後在Activity裡面去設置圖片：

package com.zhy.blogcodes.largeImage;

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;

import com.zhy.blogcodes.R;
import com.zhy.blogcodes.largeImage.view.LargeImageView;

import java.io.IOException;
import java.io.InputStream;

public class LargeImageViewActivity extends AppCompatActivity
{
    private LargeImageView mLargeImageView;

    @Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_large_image_view);

        mLargeImageView = (LargeImageView) findViewById(R.id.id_largetImageview);
        try
        {
            InputStream inputStream = getAssets().open("world.jpg");
            mLargeImageView.setInputStream(inputStream);

        } catch (IOException e)
        {
            e.printStackTrace();
        }


    }

}

效果圖：

\

ok，那麼到此，顯示巨圖的方案以及詳細的代碼就描述完成了，總體還是非常簡單的。
但是，在實際的項目中，可能會有更多的需求，比如增加放大、縮小；增加快滑手勢等等，那麼大家可以去參考這個庫：https://github.com/johnnylambada/WorldMap，該庫基本實現了絕大多數的需求，大家根據本文這個思路再去看這個庫，也會簡單很多，定制起來也容易。我這個地圖的圖就是該庫裡面提供的。

  1. 上一頁:
  2. 下一頁:
關於Android編程
Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例
相關文章
熱門文章
Android手勢監聽(GestureDetector類) android系統啟動流程之init.rc詳細分析筆記 android開機自啟動app示例分享 OkHttp完全解析 Android Animation實戰之一個APP的ListView的動畫效果 android 的webview調用php服務器js , js 調用Android的webview
在Android Studio中進行單元測試和UI測試

聽說不會單元測試的Android程序員不是一個合格的程序員，，好吧，雖然
React-Native TextInput組件詳解及實例代碼

同時適配Android和IOS代碼注釋比較詳細/** * Sample

Android Animation 動畫Demo

本文主要介紹Android中的Animation動畫。 Android提
Android開發之Android studio使用git（一）

使用AS從代碼托管中心下載項目（我使用的是Coding托管代碼）1、打開
閱讀排行版
Copyright © Android教程網 All Rights Reserved
