Android學習筆記：Home Screen Widgets（1）：關於Widget

何為Home Screen Widgets

Home screen Widget即稱為小工具或者中文小工具，是顯示在主頁上的views，通過後台進程更新view的數據。

Android由AppWidgetManager來管理系統的widgets。安裝apk後，會根據widget定義在widget列表中顯示該Widget的名稱、圖標以及所占空間，在Android4.0中，以網格方式來顯示，有些OEM廠商會對UI進行重新設計，widget列表的展現形式會有所不同。

我們長按widget列表中的某個widget，將其拖拽到主頁上，實際上是AppWidgetManager在主頁上創建該widget的一個實例（instance）。可以有多個實例，不同實例用widgetID來區分它們。

widget定義兩個重要的java 類，一個是widget configurator activity，在widget實例生成時，被AppWidgetManager通過intent喚起進行初始化配置，其中action名為android.appwidget.action.APPWIDGET_CONFIGURE，這個java類是可選的，通常在此進行配置數據的輸入和保存，由於數據量少，可以很方便地保存在shared preference中。如果我們創建了兩個widget實例，這個配置activity會被調用兩次。

一個Java類，負責管理widget的生命周期，包括當拖拽到主頁時，需要更新時，以及拖入到垃圾桶時的處理。它是AppWidgetProvider的繼承，本質是一個廣播接收器，根據AppWidgetManager發出的廣播信息，觸發不同的回調函數，例如widget數據更新時間間隔（在widget定義中給出），widget實例的生成和刪除，第一個widget實例的生成，最後一個widget實例的刪除。

widget在頁面上的生成是由AppWidgetManager根據我們在widget定義中給出的layout文件生成有關的UI，不是由我們的代碼直接生成，因此我們也無法向在activity中那也直接對widget中的view進行操作，需要通過RemoteViews，提交給AppWidgetManager對某個實例進行處理。

小例子

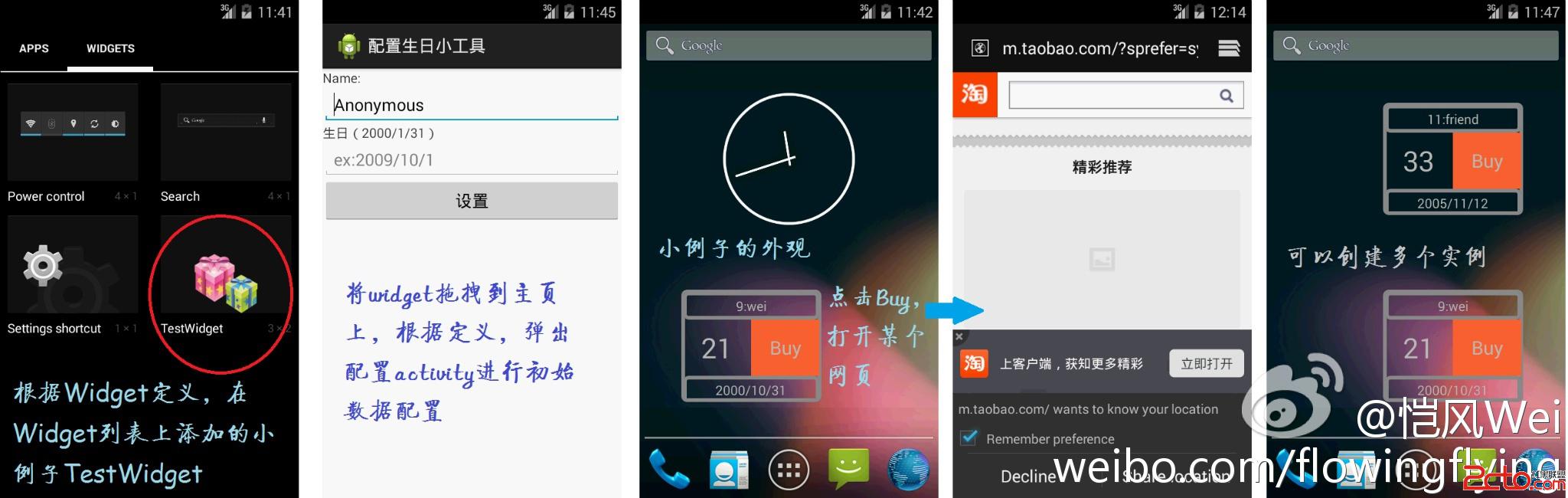

我們將通過小例子，詳細解讀如何創建一個widget。小例子是一個生日提醒器。

在生成widget實例時，彈出配置activity，在activity中輸入名字和出生日期，按“設置”按鈕將數據保存在preference中，並關閉activity。

widget最上的view顯示widget_id：名字，中間左邊顯示距下一次生日的天數，點擊右邊的view可打開某個網頁，下面顯示出生日期。

定義廣播接收器

前面提到Widget有兩個重要的java類，一個是可選的用於配置的activity，一個用於管理wdiget生命周期的廣播接收器，接收器接收AppWidgetManager的廣播消息，來觸發各類回調函數。我們需在AndroidManifest.xml中定義這兩個java類，下面給出廣播接收器的類定義。

… …
<receiver android:name=".BirthDayWidgetProvider">

<intent-filter>

這個類是繼承android.appwidget.AppWidgetProvider，通過meta-data設置有關的參數。

這裡補充一下meta-data的知識，最為常見的是采用鍵值對的方式，即，在組件中可以獲得該數值，例如在activity中：

ActivityInfo actInfo = mContext.getPackageManager().getActivityInfo( getComponentName(), PackageManager.GET_META_DATA);
String msg = actInfo.metaData.getString("activity_name");

而在service，則為ServiceInfo，在application中為ApplicationInfo，在receiver中為ActivityInfo，但用getReceiverInfo， 如果需要ComponentName參數，可以用 new ComponentName(context, MyComponent.class)來獲取。

我們看看android.appwidget.AppWidgetManager.java的有關代碼：

/**
* Sent when it is time to update your AppWidget.
*
* This may be sent in response to a new instance for this AppWidget provider having
* been instantiated, the requested {@link AppWidgetProviderInfo#updatePeriodMillis update interval} having lapsed, or the system booting.
* ……
*
* @see AppWidgetProvider#onUpdate AppWidgetProvider.onUpdate(Context context, AppWidgetManager appWidgetManager, int[] appWidgetIds)
*/
public static final String ACTION_APPWIDGET_UPDATE = "android.appwidget.action.APPWIDGET_UPDATE";

/**
* Field for the manifest meta-data tag.
*
* @see AppWidgetProviderInfo
*/
public static final String META_DATA_APPWIDGET_PROVIDER = "android.appwidget.provider";

在meta-data中，android.appwidget.provider為Android指定的關鍵字，用於在對應的resource中定義App Widget Provider信息的文件，該文件位於xml/下，本例子為res/xml/birthday_widget_provider.xml，定義widget的參數。

android.appwdiget.action.APPWIDGET_UPDATE是接收器監聽AppWidgetManger的廣播消息之一，其他還監聽ACTION_APPWIDGET_ENABLED等等消息，但在receiver中必須指明是ACTION_APPWIDGET_UPDATE，系統才可識別出接收器實際是widget，才能在widget列表中添加該widget。其他需要監聽的消息無需在此列出。

App widget provider的定義

在manifest.xml中，通過meta-data給出appwidget provider定義所在文件為xml/birthday_width_provider.xml，內容如下。

<appwidget-provider xmlns:android="http://schemas.android.com/apk/res/android"
android:minWidth="150dp"
android:minHeight="120dp"
android:updatePeriodMillis="43200000"
android:initialLayout="@layout/birday_widget"
android:configure="cn.wei.flowingflying.testwidget.ConfigBirthDayWidgetActivity"
android:previewImage="@drawable/gift"
android:resizeMode="horizontal|vertical">

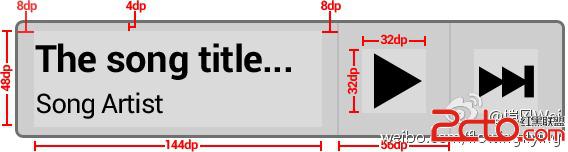

在widget列表中顯示widget的大小為3×2。在xml中，我們定義長150dp，寬120dp，實際上widget在Home Screen占據的空間是按網格計算的，每個網格為74dp×74dp，系統會分配所需容納的網格。一般手機網格為4×4，平板為8×7。在《Pro Android》一書中給出建議為74的N倍減去2dp（適配邊框），而在Android開發者網站推薦定義的min長寬為70*N-30，下面是給出的一個例子：

本例間隔時間為12小時（43200000ms）。Android強烈建議1天最多只有幾次，不要太多。從Android2.0開始，最小值為30分鐘。如果我們設置為0，表示不會自動update，我們可以通過AlarmManager類來自行控制何時update。<喎?/kf/ware/vc/" target="_blank" class="keylink">vc3Ryb25nPtf3zqrKtdHp0KHA/dfTo6y/ydLUuMTOqjHQocqxo6y1q7K7xNzJ6NbDzKu2zKOswP3I5zG31tbTo6zU2sSjxOLG97XEyrXR6dbQo6zI57n7yrG85LzkuPTMq7bMyseyu7vhvfjQ0LSlt6K1xKGjPC9wPgo8cD4KtNNTREszLjG/qsq8o6zTw7uns6SwtHdpZGdldKOsv8nS1HJlc2l6ZSB3aWRnZXSjrLD8wKhob3Jpem9udGFso6x2ZXJ0aWNhbLrNbm9uZaGj0qrE3Lm7cmVzaXplo6zSqsfzbGF5b3V0ss7K/b/JyezL9aOs16LS4qOsyOe5+3NpemW4xLHkysfDu9PQY2FsbGJhY2vM4dDRtcShoyC+38zlyOe6znJlc2l6ZbK7zKvD98i3oaM8L3A+CjxwPgpwcmV2aWV3SW1hZ2XKx9Tad2lkZ2V0IGxpc3S1xM28seqjrMjnufvDu9PQ1eLP7qOsyrXTw21hbmlmZXN0zsS8/tbQtqjS5bXEbWFpbiBpY29uoaN3aWRnZXTB0LHt1tC1xM/Uyr7SsrPGzqpwcmV2aWV3oaM8YnI+CjwvcD4KPGgzPgrF5NbDQWN0aXZpdHm1xLao0uU8L2gzPgo8cD4K1NphcHB3aWRnZXQtcHJvdmlkZXLW0M2ouf1hbmRyb2lkOmNvbmZpZ3VyZbao0uXF5NbDtcRqYXZhwOBDb25maWdCaXJ0aERheVdpZGdldEFjdGl2aXR5o6zV4srHuPbG1c2otcRhY3Rpdml0eaOs0OjSqtTaQW5kcm9pZE1hbmlmZXN0LnhtbNbQvfjQ0Mu1w/ejrLKi1qez1s/s06ZBUFBXSURHRVRfQ09ORklHVVJFIGFjdGlvbqOsQW5kcm9pZE1hbmlmZXN0LnhtbLXEtPrC68asts7I58/Co7o8L3A+CjxwPgo8YWN0aXZpdHkgYW5kcm9pZDpuYW1lPQ==".ConfigBirthDayWidgetActivity" android:label="配置生日小工具">
