Android ProgressBar詳解以及自定義

編輯:關於Android編程

版本:1.0日期:2014.5.16版權:© 2014 kince 轉載注明出處
這一次主要說一下Android下的進度條,為什麼是它呢,因為近期被其各種美輪美奂的設計所傾倒,計劃逐漸去實現。另外一個因素也是它也是為數不多的直接繼承於View類的控件,從中 是不是很漂亮,其實就像上面圖形展示的那樣,進度條大體上無非就是這幾種形式。這樣一來肯定是需要自定義了,所以方向有兩個:要麼繼承於系統的ProgressBar;要麼繼承於View類(前者就是如此實現)。那就先看一下系統的進度條吧。vcnotqjG5Mq109DBvdbWt73KvaOs1NpBUEnOxLW11tDLtcP3tcS3vcq9yOfPwqO6PHVsPldpZGdldC5Qcm9ncmVzc0Jhci5Ib3Jpem9udGFsV2lkZ2V0LlByb2dyZXNzQmFyLlNtYWxsV2lkZ2V0LlByb2dyZXNzQmFyLkxhcmdlV2lkZ2V0LlByb2dyZXNzQmFyLkludmVyc2VXaWRnZXQuUHJvZ3Jlc3NCYXIuU21hbGwuSW52ZXJzZVdpZGdldC5Qcm9ncmVzc0Jhci5MYXJnZS5JbnZlcnNlICAgIMq508O1xMqxuvK/ydLU1eLR+aO6c3R5bGU9"@android:style/Widget.ProgressBar.Small"。另外還有一種方式就是使用系統的attr,上面的方式是系統的style:

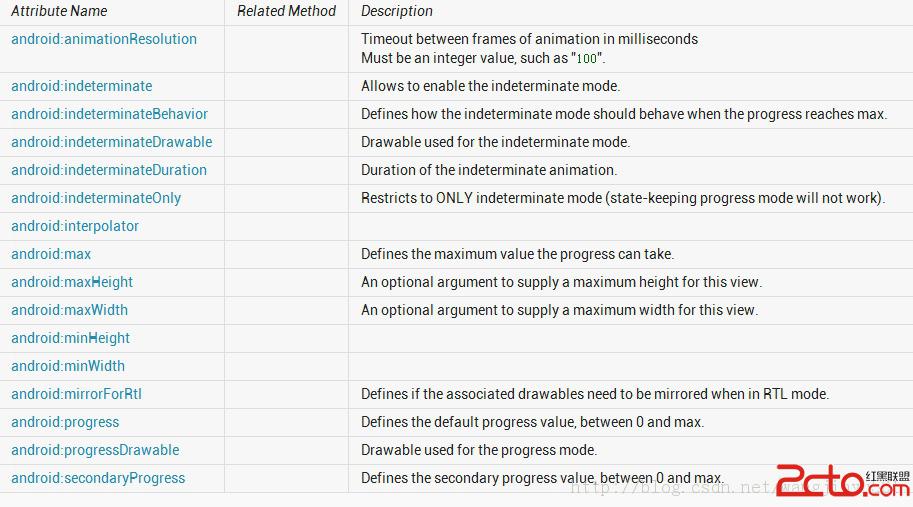

    然後再看一下ProgressBar的其他常用屬性,\
    關於這些屬性的使用還是比較簡單,不多做介紹。其中第一個android:animationResolution已經呗捨棄了,所以不要去研究它了。重點說一下android:progressDrawable以及android:indeterminateDrawable。那這個Drawable在ProgressBar中是如何使用的呢,如果我們是這樣在xml中設置ProgressBar的話,

    雖然沒有設置android:indeterminateDrawable,但是樣式Widget.ProgressBar.Horizontal已經幫我們設置好了。查看源碼如下:

    先看一下progress_horizontal,源碼如下:































    可以看到,系統使用的是圖層方式,以覆蓋的方式進行的。所以如果需要其他的樣式的話,改變系統默認的值即可,或者參考一下系統自帶的樣式設置就行了。
    緊接著,說一下ProgressBar的方法,總體來說,可以分為兩個部分。一是和自身屬性相關的,比如獲取進度、設置進度的最大值、設置插入器等等。二是和繪制相關的部分,如圖所示:\
    所以、所以我們本次最重要的部分來了,那就是如何自定義一個漂亮ProgressBar。在自定義之前,先看一下系統是如何實現的。Android下ProgressBar的代碼量不算多,除去注釋估計也就是幾百行左右。首先從構造方法看是看,
      /**
         * Create a new progress bar with range 0...100 and initial progress of 0.
         * @param context the application environment
         */
        public ProgressBar(Context context) {
            this(context, null);
        }

        public ProgressBar(Context context, AttributeSet attrs) {
            this(context, attrs, com.android.internal.R.attr.progressBarStyle);
        }

        public ProgressBar(Context context, AttributeSet attrs, int defStyle) {
            this(context, attrs, defStyle, 0);
        }

        /**
         * @hide
         */
        public ProgressBar(Context context, AttributeSet attrs, int defStyle, int styleRes) {
            super(context, attrs, defStyle);
            mUiThreadId = Thread.currentThread().getId();
            initProgressBar();

            TypedArray a =
                context.obtainStyledAttributes(attrs, R.styleable.ProgressBar, defStyle, styleRes);

            mNoInvalidate = true;

            Drawable drawable = a.getDrawable(R.styleable.ProgressBar_progressDrawable);
            if (drawable != null) {
                drawable = tileify(drawable, false);
                // Calling this method can set mMaxHeight, make sure the corresponding
                // XML attribute for mMaxHeight is read after calling this method
                setProgressDrawable(drawable);
            }


            mDuration = a.getInt(R.styleable.ProgressBar_indeterminateDuration, mDuration);

            mMinWidth = a.getDimensionPixelSize(R.styleable.ProgressBar_minWidth, mMinWidth);
            mMaxWidth = a.getDimensionPixelSize(R.styleable.ProgressBar_maxWidth, mMaxWidth);
            mMinHeight = a.getDimensionPixelSize(R.styleable.ProgressBar_minHeight, mMinHeight);
            mMaxHeight = a.getDimensionPixelSize(R.styleable.ProgressBar_maxHeight, mMaxHeight);

            mBehavior = a.getInt(R.styleable.ProgressBar_indeterminateBehavior, mBehavior);

            final int resID = a.getResourceId(
                    com.android.internal.R.styleable.ProgressBar_interpolator,
                    android.R.anim. linear_interpolator); // default to linear interpolator
            if (resID > 0) {
                setInterpolator(context, resID);
            }

            setMax(a.getInt(R.styleable.ProgressBar_max, mMax));

            setProgress(a.getInt(R.styleable.ProgressBar_progress, mProgress));

            setSecondaryProgress(
                    a.getInt(R.styleable.ProgressBar_secondaryProgress, mSecondaryProgress));

            drawable = a.getDrawable(R.styleable.ProgressBar_indeterminateDrawable);
            if (drawable != null) {
                drawable = tileifyIndeterminate(drawable);
                setIndeterminateDrawable(drawable);
            }

            mOnlyIndeterminate = a.getBoolean(
                    R.styleable.ProgressBar_indeterminateOnly, mOnlyIndeterminate);

            mNoInvalidate = false;

            setIndeterminate( mOnlyIndeterminate || a.getBoolean(
                    R.styleable.ProgressBar_indeterminate, mIndeterminate));

            mMirrorForRtl = a.getBoolean(R.styleable.ProgressBar_mirrorForRtl, mMirrorForRtl);

            a.recycle();
        }

    樣式文件如下:
    R.styleable.Progre:

































    ProgressBar把三個構造方法都列出來了,並使用了遞歸調用的方式,還有一個方式就是分別在每一個構造方法中都調用初始化的代碼,個人覺得還是此處比較正規。然後看一下第三個構造方法,在這裡主要做了兩件事情,一個是從attrs文件中讀取設置的屬性;一個是initProgressBar()方法,為ProgressBar設置一些默認的屬性值。
      private void initProgressBar() {
            mMax = 100;
            mProgress = 0;
            mSecondaryProgress = 0;
            mIndeterminate = false;
            mOnlyIndeterminate = false;
            mDuration = 4000;
            mBehavior = AlphaAnimation.RESTART;
            mMinWidth = 24;
            mMaxWidth = 48;
            mMinHeight = 24;
            mMaxHeight = 48;
        }
    這就是默認的屬性值。這在自定義View中算是最基礎的了,不多說,不過在這裡需要注意兩個地方。一是mUiThreadId,他是干嘛的呢,它獲取的是當前UI線程的id,然後在更新ProgressBar進度的時候進行一個判斷,如果是UI線程,那麼直接進行更新,如果不是就post出去,使用Handler等進行更新。二是tileify(drawable, false)方法和tileifyIndeterminate(drawable)方法。這兩個方法主要是對Drawable進行一個解析、轉換的過程。在這裡需要重點強調一下,在ProgressBar中,最重要的部分就是Drawable的使用了,因為不僅是它的背景包括進度等都是使用Drawable來完成的,所以在源碼中也可以看到基本上百分之七八十的代碼都是和Drawable有關的。因為這一部分篇幅較多,所以就不詳細介紹了,下面重點說一下如何繪制ProgressBar,首先看onMeasure()方法,
     @Override
        protected synchronized void onMeasure( int widthMeasureSpec, int heightMeasureSpec) {
            Drawable d = mCurrentDrawable;

            int dw = 0;
            int dh = 0;
            if (d != null) {
                dw = Math. max(mMinWidth , Math.min( mMaxWidth, d.getIntrinsicWidth()));
                dh = Math. max(mMinHeight , Math.min( mMaxHeight, d.getIntrinsicHeight()));
            }
            updateDrawableState();
            dw += mPaddingLeft + mPaddingRight;
            dh += mPaddingTop + mPaddingBottom;

            setMeasuredDimension( resolveSizeAndState(dw, widthMeasureSpec, 0),
                    resolveSizeAndState(dh, heightMeasureSpec, 0));
        }

    這是測量View大小的方法,也就是ProgressBar的大小,因為每一個ProgressBar默認都會使用Drawable。所以ProgressBar的大小即是Drawable的大小加上Padding的大小,如果沒有Padding,那很顯然就是Drawable的大小。最後使用setMeasuredDimension()方法設置ProgressBar的大小。 按照正常的流程,有些朋友可能會想到重寫onLayout()方法了,但是這裡ProgressBar只是一個View,不需要進行位置的處理。所以直接進入onDraw()方法,在
     @Override
        protected synchronized void onDraw(Canvas canvas) {
            super.onDraw(canvas);

            Drawable d = mCurrentDrawable;
            if (d != null) {
                // Translate canvas so a indeterminate circular progress bar with padding
                // rotates properly in its animation
                canvas.save();
                if(isLayoutRtl() && mMirrorForRtl) {
                    canvas.translate(getWidth() - mPaddingRight, mPaddingTop);
                    canvas.scale(-1.0f, 1.0f);
                } else {
                    canvas.translate(mPaddingLeft, mPaddingTop);
                }
                long time = getDrawingTime();
                if ( mHasAnimation) {
                    mAnimation.getTransformation(time, mTransformation);
                    float scale = mTransformation.getAlpha();
                    try {
                        mInDrawing = true;
                        d.setLevel(( int) (scale * MAX_LEVEL));
                    } finally {
                        mInDrawing = false;
                    }
                    postInvalidateOnAnimation();
                }
                d.draw(canvas);
                canvas.restore();
                if ( mShouldStartAnimationDrawable && d instanceof Animatable) {
                    ((Animatable) d).start();
                    mShouldStartAnimationDrawable = false ;
                }
            }
    首先也是先獲取當前的Drawable對象,如果不為空就開始繪圖,先是一個判斷,根據布局的方向來轉移畫布,isLayoutRtl()是View類的方法,
      public boolean isLayoutRtl() {
            return (getLayoutDirection() == LAYOUT_DIRECTION_RTL);
        }
    這個LAYOUT_DIRECTION_RTL是LayoutDirection的一個常量,
    package android.util;

    /**
    * A class for defining layout directions. A layout direction can be left-to-right (LTR)
    * or right-to-left (RTL). It can also be inherited (from a parent) or deduced from the default
    * language script of a locale.
    */
    public final class LayoutDirection {

        // No instantiation
        private LayoutDirection() {}

        /**
         * Horizontal layout direction is from Left to Right.
         */
        public static final int LTR = 0;

        /**
         * Horizontal layout direction is from Right to Left.
         */
        public static final int RTL = 1;

        /**
         * Horizontal layout direction is inherited.
         */
        public static final int INHERIT = 2;

        /**
         * Horizontal layout direction is deduced from the default language script for the locale.
         */
        public static final int LOCALE = 3;
    }
    然後再判斷有沒有動畫,如果有的話,就調用View類的postInvalidateOnAnimation()方法去執行一個動畫。最後調用Drawable對象去畫出來d.draw(canvas)。 總的來說,系統的ProgressBar是和Drawable緊密相關的,所以說,如果我們自定義的ProgressBar和Drawable有關,那麼完全可以繼承於系統的ProgressBar來開發即可。如果你的自定義ProgressBar和Drawable關系不大,比如是這樣的,\ 其實,就不需要Drawable了,完全可以直接繼承於View類開發。 那下面就從兩個方面來自定義ProgressBar,一、繼承於系統ProgressBar 首先看一下上面給出的進度條其中的一個,\ 思路: Mini ProgressBar在原生ProgressBar的基礎上加入了一個指示器,並且有文字顯示。實現的時候可以這樣, \ 也就是說,自定義的ProgressBar包含了兩個部分,一部分是默認的;另一部分是新添加的指示器。其實指示器就是一個Drawable和文本的組合,而且直接畫在系統ProgressBar的上面即可。接著,關於自定義的ProgressBar的屬性也要定義一下,比如Drawable、比如文本、比如間隔等。所以attrs文件可以這樣來寫了:






















    ps:我發現eclipse在寫declare-styleable不會自動提示,不清楚什麼原因,知道的朋友望告知。 之後我們新建一個類繼承於ProgressBar,
    /**
     * @author kince
     *
     */
    public class IndicatorProgressBar extends ProgressBar {

         public IndicatorProgressBar(Context context) {
               this(context, null);

         }

         public IndicatorProgressBar(Context context, AttributeSet attrs) {
               this(context, attrs, 0);

         }

         public IndicatorProgressBar(Context context, AttributeSet attrs,
                   int defStyle) {
               super(context, attrs, defStyle);

         }


    }
    然後在第三個構造方法中初始化數據,因為用到了文本以及Drawable,所以還需要聲明全局變量,初始化完畢後代碼如下:
     /**
    *
    */
    package com.example.indicatorprogressbar.widget;

    import com.example.indicatorprogressbar.R;

    import android.content.Context;
    import android.content.res.TypedArray;
    import android.graphics.Color;
    import android.graphics.Paint;
    import android.graphics.Paint.Align;
    import android.graphics.drawable.Drawable;
    import android.text.TextPaint;
    import android.util.AttributeSet;
    import android.widget.ProgressBar;

    /**
    * @author kince
    *
    */
    public class IndicatorProgressBar extends ProgressBar {


         private TextPaint mTextPaint;
         private Drawable mDrawableIndicator;
         private int offset=5;


         public IndicatorProgressBar(Context context) {
              this(context, null);

         }

         public IndicatorProgressBar(Context context, AttributeSet attrs) {
              this(context, attrs, 0);
              mTextPaint=new TextPaint(Paint.ANTI_ALIAS_FLAG);
              mTextPaint.density=getResources().getDisplayMetrics().density;

              mTextPaint.setColor(Color.WHITE);
              mTextPaint.setTextSize(10);
              mTextPaint.setTextAlign(Align.CENTER);
              mTextPaint.setFakeBoldText(true);
         }

         public IndicatorProgressBar(Context context, AttributeSet attrs,
                   int defStyle) {
              super(context, attrs, defStyle);

              TypedArray array=context.obtainStyledAttributes(attrs, R.styleable.IndicatorProgressBar, defStyle, 0);
              if(array!=null){
                   mDrawableIndicator=array.getDrawable(R.styleable.IndicatorProgressBar_progressIndicator);
                   offset=array.getInt(R.styleable.IndicatorProgressBar_offset, 0);
                   array.recycle();
              }

         }

    }
    然後,為全局變量設置set、get方法,方便在程序中調用。
     public Drawable getmDrawableIndicator() {
               return mDrawableIndicator ;
         }

         public void setmDrawableIndicator(Drawable mDrawableIndicator) {
               this.mDrawableIndicator = mDrawableIndicator;
         }

         public int getOffset() {
               return offset ;
         }

         public void setOffset(int offset) {
               this.offset = offset;
         }

    接下來,就是重寫onMeasure()、onDraw()方法了。在onMeasure()中,需要對進度條計算好具體大小,那根據上面的圖示,這個進度條的寬度和系統進度條的寬度是一樣的,也就是getMeasuredWidth();高度的話,因為加了一個指示器,所以高度是指示器的高度加上系統進度條的高度。因此在onMeasure()方法中就可以這樣來寫:
    	@Override
    	protected synchronized void onMeasure(int widthMeasureSpec,
    			int heightMeasureSpec) {
    		// TODO Auto-generated method stub
    		super.onMeasure(widthMeasureSpec, heightMeasureSpec);
    		if(mDrawableIndicator!=null){
    			//獲取系統進度條的寬度 這個寬度也是自定義進度條的寬度 所以在這裡直接賦值
    			final int width=getMeasuredWidth();
    			final int height=getMeasuredHeight()+getIndicatorHeight();
    			setMeasuredDimension(width, height);
    		}

    	}

    	/**
    	 * @category 獲取指示器的高度
    	 * @return
    	 */
    	private int getIndicatorHeight(){
    		if(mDrawableIndicator==null){
    			return 0;
    		}
    		Rect r=mDrawableIndicator.copyBounds();
    		int height=r.height();
    		return height;
    	}
    然後是onDraw()方法,因為在onMeasure()方法中增加了進度條的高度,所以在畫的時候需要將系統進度條與指示器分隔開來。在進度條的樣式文件中,我們是這樣配置的:


    在android:progressDrawable的屬性中,使用的drawable是這樣的:











    可以發現,是一個layer類型的drawable,所以在計算大小的時候,需要特別考慮這個情況。代碼如下:
     if (m_indicator != null) {
                   if (progressDrawable != null
                            && progressDrawable instanceof LayerDrawable) {
                       LayerDrawable d = (LayerDrawable) progressDrawable;

                        for (int i = 0; i < d.getNumberOfLayers(); i++) {
                            d.getDrawable(i).getBounds(). top = getIndicatorHeight();
                            d.getDrawable(i).getBounds(). bottom = d.getDrawable(i)
                                      .getBounds().height()
                                      + getIndicatorHeight();
                       }
                  } else if (progressDrawable != null) {
                       progressDrawable.getBounds(). top = m_indicator
                                 .getIntrinsicHeight();
                       progressDrawable.getBounds(). bottom = progressDrawable
                                 .getBounds().height() + getIndicatorHeight();
                  }
              }

    然後需要更新進度條的位置,
    private void updateProgressBar () {
              Drawable progressDrawable = getProgressDrawable();

               if (progressDrawable != null
                       && progressDrawable instanceof LayerDrawable) {
                  LayerDrawable d = (LayerDrawable) progressDrawable;

                   final float scale = getScale(getProgress());

                   // 獲取進度條 更新它的大小
                  Drawable progressBar = d.findDrawableByLayerId(R.id.progress );

                   final int width = d.getBounds(). right - d.getBounds().left ;

                   if (progressBar != null) {
                       Rect progressBarBounds = progressBar.getBounds();
                       progressBarBounds. right = progressBarBounds.left
                                 + ( int ) (width * scale + 0.5f);
                       progressBar.setBounds(progressBarBounds);
                  }

                   // 獲取疊加的圖層
                  Drawable patternOverlay = d.findDrawableByLayerId(R.id.pattern );

                   if (patternOverlay != null) {
                        if (progressBar != null) {
                             // 使疊加圖層適應進度條大小
                            Rect patternOverlayBounds = progressBar.copyBounds();
                             final int left = patternOverlayBounds.left ;
                             final int right = patternOverlayBounds.right ;

                            patternOverlayBounds. left = (left + 1 > right) ? left
                                      : left + 1;
                            patternOverlayBounds. right = (right > 0) ? right - 1
                                      : right;
                            patternOverlay.setBounds(patternOverlayBounds);
                       } else {
                             // 沒有疊加圖層
                            Rect patternOverlayBounds = patternOverlay.getBounds();
                            patternOverlayBounds. right = patternOverlayBounds.left
                                      + ( int ) (width * scale + 0.5f);
                            patternOverlay.setBounds(patternOverlayBounds);
                       }
                  }
              }
         }

    最後,需要把指示器畫出來,
    if (m_indicator != null) {
                  canvas.save();
                   int dx = 0;

                   // 獲取系統進度條最右邊的位置 也就是頭部的位置
                   if (progressDrawable != null
                            && progressDrawable instanceof LayerDrawable) {
                       LayerDrawable d = (LayerDrawable) progressDrawable;
                       Drawable progressBar = d.findDrawableByLayerId(R.id.progress );
                       dx = progressBar.getBounds(). right;
                  } else if (progressDrawable != null) {
                       dx = progressDrawable.getBounds().right ;
                  }

                   //加入offset
                  dx = dx - getIndicatorWidth() / 2 - m_offset + getPaddingLeft();

                   // 移動畫筆位置
                  canvas.translate(dx, 0);
                                       // 畫出指示器
                   m_indicator .draw(canvas);
                  // 畫出進度數字
                  canvas.drawText(
                             m_formatter != null ? m_formatter .getText(getProgress())
                                      : Math.round(getScale(getProgress()) * 100.0f)
                                               + "%" , getIndicatorWidth() / 2,
                            getIndicatorHeight() / 2 + 1, m_textPaint );

                   // restore canvas to original
                  canvas.restore();
              }

    源碼下載:

  1. 上一頁:
  2. 下一頁:
熱門文章
閱讀排行版
Copyright © Android教程網 All Rights Reserved
