Android中Activity四種啟動模式和taskAffinity屬性詳解

在Android應用開發中，打造良好的用戶體驗是非常重要的。而在用戶體驗中，界面的引導和跳轉是值得深入研究的重要內容。在開發中，與界面跳轉聯系比較緊密的概念是Task(任務)和Back Stack(回退棧)。activity的啟動模式會影響Task和Back Stack的狀態，進而影響用戶體驗。除了啟動模式之外，Intent類中定義的一些標志(以FLAG_ACTIVITY_開頭)也會影響Task和Back Stack的狀態。在這篇文章中主要對四種啟動模式進行分析和驗證，其中涉及到activity的一個重要屬性taskAffinity和Intent中的標志之一FLAG_ACTIVITY_NEW_TASK。關於Intent中其他標志位的具體用法會在另一篇文章中介紹。

Task是一個存在於Framework層的概念，容易與它混淆的有Application(應用)和Process(進程)。在開始介紹Activity的啟動模式的使用之前，首先對這些概念做一個簡單的說明和區分。

一 Application，Task和Process的區別與聯系

application翻譯成中文時一般稱為“應用”或“應用程序”，在android中，總體來說一個應用就是一組組件的集合。眾所周知，android是在應用層組件化程度非常高的系統，android開發的第一課就是學習android的四大組件。當我們寫完了多個組件，並且在manifest文件中注冊了這些組件之後，把這些組件和組件使用到的資源打包成apk，我們就可以說完成了一個application。application和組件的關系可以在manifest文件中清晰地體現出來。如下所示：

android:versionName="1"

xmlns:android="http://schemas.android.com/apk/res/android"

package="com.example.android.myapp">

由此可見，application是由四大組件組成的。在app安裝時，系統會讀取manifest的信息，將所有的組件解析出來，以便在運行時對組件進行實例化和調度。

而task是在程序運行時，只針對activity的概念。說白了，task是一組相互關聯的activity的集合，它是存在於framework層的一個概念，控制界面的跳轉和返回。這個task存在於一個稱為back stack的數據結構中，也就是說，framework是以棧的形式管理用戶開啟的activity。這個棧的基本行為是，當用戶在多個activity之間跳轉時，執行壓棧操作，當用戶按返回鍵時，執行出棧操作。舉例來說，如果應用程序中存在A,B,C三個activity，當用戶在Launcher或Home Screen點擊應用程序圖標時，啟動主Activity A，接著A開啟B，B開啟C，這時棧中有三個Activity，並且這三個Activity默認在同一個任務(task)中，當用戶按返回時，彈出C，棧中只剩A和B，再按返回鍵，彈出B，棧中只剩A，再繼續按返回鍵，彈出A，任務被移除。如下圖所示：



task是可以跨應用的，這正是task存在的一個重要原因。有的Activity，雖然不在同一個app中，但為了保持用戶操作的連貫性，把他們放在同一個任務中。例如，在我們的應用中的一個Activity A中點擊發送郵件，會啟動郵件程序的一個Activity B來發送郵件，這兩個activity是存在於不同app中的，但是被系統放在一個任務中，這樣當發送完郵件後，用戶按back鍵返回，可以返回到原來的Activity A中，這樣就確保了用戶體驗。

說完了application和task，最後介紹process。process一般翻譯成進程，進程是操作系統內核中的一個概念，表示直接受內核調度的執行單位。在應用程序的角度看，我們用java編寫的應用程序，運行在dalvik虛擬機中，可以認為一個運行中的dalvik虛擬機實例占有一個進程，所以，在默認情況下，一個應用程序的所有組件運行在同一個進程中。但是這種情況也有例外，即，應用程序中的不同組件可以運行在不同的進程中。只需要在manifest中用process屬性指定組件所運行的進程的名字。如下所示：

這樣的話這個activity會運行在一個獨立的進程中。

二 Activity四種啟動模式詳解

activity有四種啟動模式，分別為standard，singleTop，singleTask，singleInstance。如果要使用這四種啟動模式，必須在manifest文件中標簽中的launchMode屬性中配置，如：

android:label="@string/interstitial_label"

android:theme="@style/Theme.Dialog"

android:launchMode="singleTask"

同樣，在Intent類中定義了很多與Activity啟動或調度有關的標志，標簽中有一些屬性，這些標志，屬性和四種啟動模式聯合使用，會在很大程度上改變activity的行為，進而會改變task和back stask的狀態。關於Intent中的標志和標簽中有一些屬性會在本文後面介紹，在這一節中，先介紹activity的四種啟動模式。

standard

標准啟動模式，也是activity的默認啟動模式。在這種模式下啟動的activity可以被多次實例化，即在同一個任務中可以存在多個activity的實例，每個實例都會處理一個Intent對象。如果Activity A的啟動模式為standard，並且A已經啟動，在A中再次啟動Activity A，即調用startActivity(new Intent(this，A.class))，會在A的上面再次啟動一個A的實例，即當前的桟中的狀態為A-->A。

singleTop

如果一個以singleTop模式啟動的activity的實例已經存在於任務桟的桟頂，那麼再啟動這個Activity時，不會創建新的實例，而是重用位於棧頂的那個實例，並且會調用該實例的onNewIntent()方法將Intent對象傳遞到這個實例中。舉例來說，如果A的啟動模式為singleTop，並且A的一個實例已經存在於棧頂中，那麼再調用startActivity(new Intent(this，A.class))啟動A時，不會再次創建A的實例，而是重用原來的實例，並且調用原來實例的onNewIntent()方法。這是任務桟中還是這有一個A的實例。

如果以singleTop模式啟動的activity的一個實例已經存在與任務桟中，但是不在桟頂，那麼它的行為和standard模式相同，也會創建多個實例。

singleTask

谷歌的官方文檔上稱，如果一個activity的啟動模式為singleTask，那麼系統總會在一個新任務的最底部(root)啟動這個activity，並且被這個activity啟動的其他activity會和該activity同時存在於這個新任務中。如果系統中已經存在這樣的一個activity則會重用這個實例，並且調用他的onNewIntent()方法。即，這樣的一個activity在系統中只會存在一個實例。

其實官方文檔中的這種說法並不准確，啟動模式為singleTask的activity並不會總是開啟一個新的任務。詳情請參考解開Android應用程序組件Activity的"singleTask"之謎，在本文後面也會通過示例來進行驗證。

singleInstance

總是在新的任務中開啟，並且這個新的任務中有且只有這一個實例，也就是說被該實例啟動的其他activity會自動運行於另一個任務中。當再次啟動該activity的實例時，會重用已存在的任務和實例。並且會調用這個實例的onNewIntent()方法，將Intent實例傳遞到該實例中。和singleTask相同，同一時刻在系統中只會存在一個這樣的Activity實例。

三 實例驗證singleTask啟動模式

上面將activity的四種啟動模式就基本介紹完了。為了加深對啟動模式的了解，下面會通過一個簡單的例子進行驗證。由以上的介紹可知，standard和singleTop這兩種啟動模式行為比較簡單，所以在下面的例子中，會對singleTask和singleInstance著重介紹。

驗證啟動singleTask模式的activity時是否會創建新的任務

以下為驗證示例AndroidTaskTest。這個實例中有三個Activity，分別為：MainActivity，SecondActivity和ThirdActivity。以下為這個示例的manifest文件。

android:versionCode="1"

android:versionName="1.0">

android:launchMode="singleTask">

android:label="@string/app_name">

由此可見，MainActivity和ThirdActivity都是標准的啟動模式，而SecondActivity的啟動模式為singleTask。

以下為這三個Activity的界面，很簡單，在MainActivity中點擊按鈕啟動SecondActivity，在SecondActivity中點擊按鈕啟動ThirdActivity。



以下為這三個activity的主要代碼：

MainActivity

publicclassMainActivityextendsActivity{

privatestaticfinalStringACTIVITY_NAME="MainActivity";

privatestaticfinalStringLOG_TAG="xxxx";

@Override

protectedvoidonCreate(BundlesavedInstanceState){

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

findViewById(R.id.button1).setOnClickListener(newView.OnClickListener(){

@Override

publicvoidonClick(Viewv){

Intentintent=newIntent(MainActivity.this,SecondActivity.class);

startActivity(intent);

}

});

inttaskId=getTaskId();

Log.i(LOG_TAG,ACTIVITY_NAME+"所在的任務的id為:"+taskId);

}

SecondActivity

publicclassSecondActivityextendsActivity{

privatestaticfinalStringACTIVITY_NAME="SecondActivity";

privatestaticfinalStringLOG_TAG="xxxx";

@Override

protectedvoidonCreate(BundlesavedInstanceState){

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_second);

findViewById(R.id.button2).setOnClickListener(newOnClickListener(){

@Override

publicvoidonClick(Viewv){

Intentintent=newIntent(SecondActivity.this,ThirdActivity.class);

startActivity(intent);

}

});

inttaskId=getTaskId();

Log.i(LOG_TAG,ACTIVITY_NAME+"所在的任務的id為:"+taskId);

}

ThirdActivity

publicclassThirdActivityextendsActivity{

privatestaticfinalStringACTIVITY_NAME="ThirdActivity";

privatestaticfinalStringLOG_TAG="xxxx";

@Override

protectedvoidonCreate(BundlesavedInstanceState){

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_third);

inttaskId=getTaskId();

Log.i(LOG_TAG,ACTIVITY_NAME+"所在的任務的id為:"+taskId);

}

以上三個activity只列出了onCreate()方法中的內容，實現的邏輯為在MainActivity中點擊按鈕啟動SecondActivity，在SecondActivity中點擊按鈕啟動ThirdActivity。並且在onCreate方法中會以log的形式打印出當前activity所屬的任務(Task)的Id。

現在執行以下操作，運行該示例，並且點擊MainActivity界面中的按鈕，開啟SecondActivity。在該示例中SecondActivity的啟動模式為singleTask。按照官方文檔的說法，SecondActivity會在一個新的任務中開啟。但是查看打印出的log，發現MainActivity和SecondActivity所在的任務的Id相同。



在命令行中執行以下命令 adb shell dumpsys activity ， 有以下輸出：

TaskRecord{412ded08 #8 A com.jg.zhang.androidtasktest}

Run #2: ActivityRecord{412c91e8 com.jg.zhang.androidtasktest/.SecondActivity}

Run #1: ActivityRecord{412c08a0 com.jg.zhang.androidtasktest/.MainActivity}

所以，和官方文檔表述的不同，MainActivity和SecondActivity是啟動在同一個任務中的。其實，把啟動模式設置為singleTask，framework在啟動該activity時只會把它標示為可在一個新任務中啟動，至於是否在一個新任務中啟動，還要受其他條件的限制。現在在SecondActivity增加一個taskAffinity屬性，如下所示：

android:launchMode="singleTask"

android:taskAffinity="com.jg.zhang.androidtasktest.second">

lt;/activity>

重新運行該示例，執行相同的操作，即：點擊MainActivity界面中的按鈕，開啟SecondActivity，並且點擊SecondActivity中的按鈕，啟動ThirdActivity，log中輸出的內容為：



在命令行中執行adb shell dumpsys activity命令，有以下輸出：

TaskRecord{411e6a88 #6 A com.jg.zhang.androidtasktest.second}

Run #3: ActivityRecord{411c8ea0 com.jg.zhang.androidtasktest/.ThirdActivity}

Run #2: ActivityRecord{412bc870 com.jg.zhang.androidtasktest/.SecondActivity}

TaskRecord{412ece18 #5 A com.jg.zhang.androidtasktest}

Run #1: ActivityRecord{412924c0 com.jg.zhang.androidtasktest/.MainActivity}

由此可見，MainActivity和SecondActivity運行在不同的任務中了，並且被SecondActivity啟動的ThirdActivity和SecondActivity運行在同一個任務中

在這裡便引出了manifest文件中的一個重要屬性，taskAffinity。在官方文檔中可以得到關於taskAffinity的以下信息

taskAffinity表示當前activity具有親和力的一個任務(翻譯不是很准確，原句為The task that the activity has an affinity for.)，大致可以這樣理解，這個taskAffinity表示一個任務，這個任務就是當前activity所在的任務。在概念上，具有相同的affinity的activity(即設置了相同taskAffinity屬性的activity)屬於同一個任務。一個任務的affinity決定於這個任務的根activity(root activity)的taskAffinity。這個屬性決定兩件事：當activity被re-parent時，它可以被re-paren哪個任務中;當activity以FLAG_ACTIVITY_NEW_TASK標志啟動時，它會被啟動到哪個任務中。(這個比較 難以理解，請結合中的屬性allowTaskReparenting和Intent中的標志 FLAG_ACTIVITY_NEW_TASK加以理解)默認情況下，一個應用中的所有activity具有相同的taskAffinity，即應用程序的包名。我們可以通過設置不同的taskAffinity屬性給應用中的activity分組，也可以把不同的 應用中的activity的taskAffinity設置成相同的值。為一個activity的taskAffinity設置一個空字符串，表明這個activity不屬於任何task。

這就可以解釋上面示例中的現象了，由第5條可知，MainActivity和SecondActivity具有不同的taskAffinity，MainActivity的taskAffinity為com.jg.zhang.androidtasktest，SecondActivity的taskAffinity為com.jg.zhang.androidtasktest.second,根據上面第4條，taskAffinity可以影響當activity以FLAG_ACTIVITY_NEW_TASK標志啟動時，它會被啟動到哪個任務中。這句話的意思是，當新啟動的activity(SecondActivity)是以FLAG_ACTIVITY_NEW_TASK標志啟動時(可以認為FLAG_ACTIVITY_NEW_TASK和singleTask作用相同，當啟動模式為singleTask時，framework會將它的啟動標志設為FLAG_ACTIVITY_NEW_TASK)，framework會檢索是否已經存在了一個affinity為com.jg.zhang.androidtasktest.second的任務(即一個TaskRecord對象)

如果存在這樣的一個任務，則檢查在這個任務中是否已經有了一個SecondActivity的實例， 如果已經存在一個SecondActivity的實例，則會重用這個任務和任務中的SecondActivity實例，將這個任務調到前台，清除位於SecondActivity上面的所有Activity，顯示SecondActivity，並調用SecondActivity的onNewIntent();如果不存在一個SecondActivity的實例，會在這個任務中創建SecondActivity的實例，並調用onCreate()方法 如果不存在這樣的一個任務，會創建一個新的affinity為com.jg.zhang.androidtasktest.second的任務，並且將SecondActivity啟動到這個新的任務中

上面討論的是設置taskAffinity屬性的情況，如果SecondActivity只設置啟動模式為singleTask，而不設置taskAffinity，即三個Activity的taskAffinity相同，都為應用的包名，那麼SecondActivity是不會開啟一個新任務的，framework中的判定過程如下：

在MainActivity啟動SecondActivity時，發現啟動模式為singleTask，那麼設定他的啟動標志為FLAG_ACTIVITY_NEW_TASK然後獲得SecondActivity的taskAffinity，即為包名com.jg.zhang.androidtasktest檢查是否已經存在一個affinity為com.jg.zhang.androidtasktest的任務，這個任務是存在的，就是MainActivity所在的任務，這個任務是在啟動MainActivity時開啟的既然已經存在這個任務，就檢索在這個任務中是否存在一個SecondActivity的實例，發現不存在在這個已有的任務中啟動一個SecondActivity的實例

為了作一個清楚的比較，列出SecondActivity啟動模式設為singleTask，並且taskAffinity設為com.jg.zhang.androidtasktest.second時的啟動過程

在MainActivity啟動SecondActivity時，發現啟動模式為singleTask，那麼設定他的啟動標志為FLAG_ACTIVITY_NEW_TASK然後獲得SecondActivity的taskAffinity，即com.jg.zhang.androidtasktest.second檢查是否已經存在一個affinity為com.jg.zhang.androidtasktest.second的任務，這個任務是不存在的創建一個新的affinity為com.jg.zhang.androidtasktest.second的任務，並且將SecondActivity啟動到這個新的任務中

其實framework中對任務和activity‘的調度是很復雜的，尤其是把啟動模式設為singleTask或者以FLAG_ACTIVITY_NEW_TASK標志啟動時。所以，在使用singleTask和FLAG_ACTIVITY_NEW_TASK時，要仔細測試應用程序。這也是官方文檔上的建議。

實例驗證將兩個不同app中的不同的singleTask模式的Activity的taskAffinity設成相同

官方文檔中提到，可以把不同的 應用中的activity的taskAffinity設置成相同的值，這樣的話這兩個activity雖然不在同一應用中，卻會在運行時分配到同一任務中，下面對此進行驗證，在這裡，會使用上面的示例AndroidTaskTest，並創建一個新的示例AndroidTaskTest1。AndroidTaskTest1由兩個activity組成，分別為MianActivity和OtherActivity，在MianActivity中點擊按鈕會啟動OtherActivity，該程序的界面和上一個類似，代碼也類似，再此僅列出清單文件。

android:versionCode="1"android:versionName="1.0">

android:allowBackup="true"android:icon="@drawable/ic_launcher"android:label="@string/app_name"

android:theme="@style/AppTheme">

android:name="com.jg.zhang.androidtasktest1.MainActivity"

android:label="com.jg.zhang.androidtasktest1.MainActivity">

android:name="com.jg.zhang.androidtasktest1.OtherActivity"

android:label="com.jg.zhang.androidtasktest1.OtherActivity"

android:taskAffinity="com.jg.zhang.androidtasktest.second"

android:launchMode="singleTask">

可以看到OtherActivity的啟動模式被設置為singleTask，並且taskAffinity屬性被設置為com.jg.zhang.androidtasktest.second，這和AndroidTaskTest應用中的SecondActivity相同。現在將這兩個應用安裝在設備上。執行以下操作：

啟動AndroidTaskTest應用，在它的MianActivity中點擊按鈕開啟SecondActivity，由上面的介紹可知secondActivity是運行在一個新任務中的，這個任務就是com.jg.zhang.androidtasktest.second。

然後按Home鍵回到Launcher，啟動AndroidTaskTest1，在啟動AndroidTaskTest1的入口Activity(MianActivity)時，會自動啟動新的任務，那麼現在一共有三個任務，AndroidTaskTest的MianActivity和SecondActivity分別占用一個任務，AndroidTaskTest1的MianActivity也占用一個任務。

在AndroidTaskTest1的MianActivity中點擊按鈕啟動OtherActivity，那麼這個OtherActivity是在哪個任務中呢?

下面執行adb shell dumpsys activity命令，發現有以下輸出：

TaskRecord{412370c0 #4 Acom.jg.zhang.androidtasktest.second}

Intent { cmp=com.jg.zhang.androidtasktest/.SecondActivity }

Hist #4: ActivityRecord{412f5ba0com.jg.zhang.androidtasktest1/.OtherActivity}

Intent { flg=0x400000 cmp=com.jg.zhang.androidtasktest1/.OtherActivity }

ProcessRecord{412adb28 479:com.jg.zhang.androidtasktest1/10044}

Hist #3: ActivityRecord{4125c880com.jg.zhang.androidtasktest/.SecondActivity}

Intent { cmp=com.jg.zhang.androidtasktest/.SecondActivity }

ProcessRecord{41218e48 463:com.jg.zhang.androidtasktest/10043}

TaskRecord{412f0f60 #5 Acom.jg.zhang.androidtasktest1}

Intent { act=android.intent.action.MAIN cat=[android.intent.category.LAUNCHER] flg=0x10200000 cmp=com.jg.zhang.androidtasktest1/.MainActivity }

Hist #2: ActivityRecord{413045a8com.jg.zhang.androidtasktest1/.MainActivity}

Intent { act=android.intent.action.MAIN cat=[android.intent.category.LAUNCHER] flg=0x10200000 cmp=com.jg.zhang.androidtasktest1/.MainActivity }

ProcessRecord{412adb28 479:com.jg.zhang.androidtasktest1/10044}

TaskRecord{412c5928 #3 Acom.jg.zhang.androidtasktest}

Intent { act=android.intent.action.MAIN cat=[android.intent.category.LAUNCHER] flg=0x10200000 cmp=com.jg.zhang.androidtasktest/.MainActivity }

Hist #0: ActivityRecord{41250850com.jg.zhang.androidtasktest/.MainActivity}

Intent { act=android.intent.action.MAIN cat=[android.intent.category.LAUNCHER] flg=0x10200000 cmp=com.jg.zhang.androidtasktest/.MainActivity }

ProcessRecord{41218e48 463:com.jg.zhang.androidtasktest/10043}

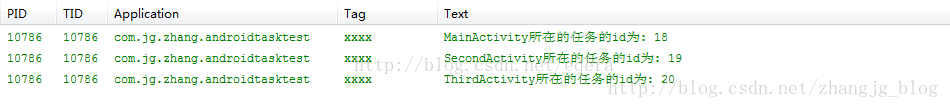

在執行上述操作時，打印出的Log為：



所以由此可見，AndroidTaskTest的SecondActivity和AndroidTaskTest1的OtherActivity是在同一任務中的。由上面adb shell dumpsys activity命令的輸出結果(藍色字體)還可以看出，AndroidTaskTest和AndroidTaskTest1這兩個應用程序會開啟兩個進程，他們的所有組件分別運行在獨立的進程中，其中AndroidTaskTest所在進程的進程號為10043，AndroidTaskTest1所在進程的進程號為10044。com.jg.zhang.androidtasktest.second任務中的兩個activity屬於不同的應用，並且運行在不同的進程中，這也說明了一個問題：任務(Task)不僅可以跨應用(Application)，還可以跨進程(Process)。

實例驗證singleTask的另一意義：在同一個任務中具有唯一性

谷歌官方文檔中提到，singleTask模式的activity總會在一個新的任務中開啟。上面已經驗證了這種說法不確切，singleTask模式只意味著“可以在一個新的任務中開啟”，至於是不是真的會在新任務中開啟，在framework中還有其他條件的限制。由上面的介紹可知，這個條件為：是否已經存在了一個由他的taskAffinity屬性指定的任務。這一點具有迷惑性，我們在看到singleTask這個單詞的時候，會直觀的想到它的本意：single in task。即，在同一個任務中，只會有一個該activity的實例。現在讓我們進行驗證：

為了驗證這種情況，需要修改一下上面用到的AndroidTaskTest示例。增加一個FourthActivity，並且MianActivity，SecondActivity，ThirdActivity和FourthActivity這四個activity都不設置taskAffinity屬性，並且將SecondActivity啟動模式設為singleTask，這樣這四個activity會在同一個任務中開啟。他們的開啟流程是這樣的：MianActivity開啟SecondActivity，SecondActivity開啟ThirdActivity，ThirdActivity開啟FourthActivity，FourthActivity開啟SecondActivity。代碼和軟件界面就不列出了，只列出清單文件

android:versionCode="1"

android:versionName="1.0">

android:icon="@drawable/ic_launcher"android:label="androidtasktest">

android:launchMode="singleTask"/>

現在從MianActivity一直啟動到FourthActivity，打印出的系統Log為：



由此可見這四個activity都是在同一個任務中的。再次執行adb shell dumpsys activity命令加以驗證：

TaskRecord{412e9458 #6 A com.jg.zhang.androidtasktest}

Run #4: ActivityRecord{412e12e8 com.jg.zhang.androidtasktest/.FourthActivity}

Run #3: ActivityRecord{412a9e30 com.jg.zhang.androidtasktest/.ThirdActivity}

Run #2: ActivityRecord{412a4dd8 com.jg.zhang.androidtasktest/.SecondActivity}

Run #1: ActivityRecord{4122fae0 com.jg.zhang.androidtasktest/.MainActivity}

同樣可以說明目前這四個activity都運行在affinity為com.jg.zhang.androidtasktest的任務中，即棧中的狀態為MainActivity --> SecondActivity -->ThirdActivity -->FourthActivity。

下面執行在FourthActivity中點擊按鈕啟動SecondActivity的操作，注意，SecondActivity的啟動模式為singleTask，那麼現在棧中的情況如何呢?再次執行adb shell dumpsys activity命令，有以下輸出：

TaskRecord{412e9458 #6 A com.jg.zhang.androidtasktest}

Run #2: ActivityRecord{412a4dd8 com.jg.zhang.androidtasktest/.SecondActivity}

Run #1: ActivityRecord{4122fae0 com.jg.zhang.androidtasktest/.MainActivity}

這時棧中的狀態為MainActivity --> SecondActivity。確實確保了在任務中是唯一的，並且清除了同一任務中它上面的所有Activity。那麼這個SecondActivity的實例是重用的上次已有的實例還是重新啟動了一個實例呢?可以觀察系統Log，發現系統Log沒有改變，還是上面的四條Log。打印Log的語句是在各個Activity中的onCreate方法中執行的，沒有打印出新的Log，說明SecondActivity的onCreate的方法沒有重新執行，也就是說是重用的上次已經啟動的實例，而不是銷毀重建。

經過上面的驗證，可以得出如下的結論：在啟動一個singleTask的Activity實例時，如果系統中已經存在這樣一個實例，就會將這個實例調度到任務棧的棧頂，並清除它當前所在任務中位於它上面的所有的activity。

四 實例驗證singleInstance的行為

根據上面的講解，並且參考谷歌官方文檔，singleInstance的特點可以歸結為以下三條：

以singleInstance模式啟動的Activity具有全局唯一性，即整個系統中只會存在一個這樣的實例以singleInstance模式啟動的Activity具有獨占性，即它會獨自占用一個任務，被他開啟的任何activity都會運行在其他任務中(官方文檔上的描述為，singleInstance模式的Activity不允許其他Activity和它共存在一個任務中)被singleInstance模式的Activity開啟的其他activity，能夠開啟一個新任務，但不一定開啟新的任務，也可能在已有的一個任務中開啟

下面對這三個特點分別驗證，所使用的示例同樣為AndroidTaskTest，只不過會進行一些修改，下面列出它的清單文件：

android:versionCode="1"

android:versionName="1.0">

android:icon="@drawable/ic_launcher"android:label="androidtasktest">

android:launchMode="singleInstance">

由上面的清單文件可以知道，該應用包括三個activity，分別為MianActivity，SecondActivity，ThirdActivity，其中SecondActivity啟動模式設置為singleInstance。MianActivity可以開啟SecondActivity，SecondActivity可以開啟ThirdActivity。並且為了可以在其他應用中開啟SecondActivity，為SecondActivity設置了一個IntentFilter，這樣就可以在其他應用中使用隱式Intent開啟SecondActivity。

為了更好的驗證singleInstance的全局唯一性，還需要其他一個應用，對上面的AndroidTaskTest1進行一些修改即可。AndroidTaskTest1只需要一個MianActivity，在MainActivity中點擊按鈕會開啟AndroidTaskTest應用中的SecondActivity。開啟AndroidTaskTest應用中的SecondActivity的代碼如下：

/**

*該方法在布局中按鈕的android:onClick屬性中指定

*android:onClick="launchOtherActivity"

*@paramv

*/

publicvoidlaunchOtherActivity(Viewv){

Intentintent=newIntent();

//以下Action為"com.jg.zhang.androidtasktest.ACTION_MY"

//即AndroidTaskTest應用中SecondActivity的action

intent.setAction("com.jg.zhang.androidtasktest.ACTION_MY");

startActivity(intent);

}

下面開始驗證第一個特點：以singleInstance模式啟動的Activity具有全局唯一性，即整個系統中只會存在一個這樣的實例

執行如下操作：安裝AndroidTaskTest應用，點擊MainActivity中的按鈕，開啟SecondActivity，可以看到如下log輸出：



執行adb shell dumpsys activity命令，有以下輸出：

TaskRecord{411189e0 #9 A com.jg.zhang.androidtasktest}

Run #2: ActivityRecord{4129af80 com.jg.zhang.androidtasktest/.SecondActivity}

TaskRecord{41305528 #8 A com.jg.zhang.androidtasktest}

Run #1: ActivityRecord{41296e60 com.jg.zhang.androidtasktest/.MainActivity}

以上可以說明，singleInstance模式的Activity總是會在新的任務中運行(前提是系統中還不存在這樣的一個實例) 。

下面驗證它的全局唯一性，執行以下操作：安裝另一個應用AndroidTaskTest1，在開啟的MainActivity中點擊按鈕開啟AndroidTaskTest應用中的SecondActivity。看到打印出一條新的日志：



執行adb shell dumpsys activity命令，有以下輸出：

TaskRecord{411189e0 #9 A com.jg.zhang.androidtasktest}

Run #3: ActivityRecord{4129af80 com.jg.zhang.androidtasktest/.SecondActivity}

TaskRecord{412dc788 #12 A com.jg.zhang.androidtasktest1}

Run #2: ActivityRecord{4121c628 com.jg.zhang.androidtasktest1/.MainActivity}

TaskRecord{41305528 #8 A com.jg.zhang.androidtasktest}

Run #1: ActivityRecord{41296e60 com.jg.zhang.androidtasktest/.MainActivity}

由紅色字體可以得知，開啟的SecondActivity就是上次創建的編號為4129af80的SecondActivity，並且Log中沒有再次輸出關於SecondActivity的信息，說明SecondActivity並沒有重新創建。由此可以得出結論：以singleInstance模式啟動的Activity在整個系統中是單例的，如果在啟動這樣的Activiyt時，已經存在了一個實例，那麼會把它所在的任務調度到前台，重用這個實例。

下面開始驗證第二個特點：以singleInstance模式啟動的Activity具有獨占性，即它會獨自占用一個任務，被他開啟的任何activity都會運行在其他任務中

重新安裝AndroidTaskTest應用，點擊MainActivity中的按鈕，開啟SecondActivity，在SecondActivity中點擊按鈕，開啟ThirdActivity。可以看到有如下Log輸出：



執行adb shell dumpsys activity命令，有以下輸出：

TaskRecord{412a95b8 #15 A com.jg.zhang.androidtasktest}

Run #3: ActivityRecord{411f9318 com.jg.zhang.androidtasktest/.ThirdActivity}

TaskRecord{41353a68 #16 A com.jg.zhang.androidtasktest}

Run #2: ActivityRecord{413537c8 com.jg.zhang.androidtasktest/.SecondActivity}

TaskRecord{412a95b8 #15 A com.jg.zhang.androidtasktest}

Run #1: ActivityRecord{4123a0c8 com.jg.zhang.androidtasktest/.MainActivity}

SecondActivity所在的任務為16，被SecondActivity啟動的ThirdActivity所在的任務為15，這就說明以singleInstance模式啟動的Activity具有獨占性，即它會獨自占用一個任務，被他開啟的任何activity都會運行在其他任務中

下面開始驗證第三個特點：被singleInstance模式的Activity開啟的其他activity，能夠在新的任務中啟動，但不一定開啟新的任務，也可能在已有的一個任務中開啟

有上面對第二個特點的驗證可以看到，被SecondActivity啟動的ThirdActivity並沒有運行在一個新開啟的任務中，而是和MainActivity運行在了同一個已有的任務中，那麼在什麼情況下ThirdActivity才會啟動一個新的任務呢?

現在對程序的清單文件做以下修改，為ThirdActivity增加一個屬性taskAffinity：

android:taskAffinity="com.jg.zhang.androidtasktest.second"/>

重新安裝AndroidTaskTest應用，執行和上一步中同樣的操作：點擊MainActivity中的按鈕，開啟SecondActivity，在SecondActivity中點擊按鈕，開啟ThirdActivity。可以看到有如下輸出：



執行adb shell dumpsys activity命令，有以下輸出：

TaskRecord{413551b0#20A com.jg.zhang.androidtasktest.second}

Run #3: ActivityRecord{412de9c0 com.jg.zhang.androidtasktest/.ThirdActivity}

TaskRecord{4134b268#19A com.jg.zhang.androidtasktest}

Run #2: ActivityRecord{412a36a0 com.jg.zhang.androidtasktest/.SecondActivity}

TaskRecord{413131e8#18A com.jg.zhang.androidtasktest}

Run #1: ActivityRecord{41271e10 com.jg.zhang.androidtasktest/.MainActivity}

可見，被SecondActivity啟動的ThirdActivity啟動在了一個新的任務中，即在啟動ThirdActivity時創建了一個新任務。這就說明被singleInstance模式的Activity A在開啟另一activity B時，能夠開啟一個新任務，但是是不是真的開啟新任務，還要受其他條件的限制，這個條件是：當前系統中是不是已經有了一個activity B的taskAffinity屬性指定的任務。

其實這種行為和singleTask啟動時的情況相同。在Activity的啟動模式設置為singleTask時，啟動時系統會為它加上FLAG_ACTIVITY_NEW_TASK標志，而被singleInstance模式的Activity開啟的activity，啟動時系統也會為它加上FLAG_ACTIVITY_NEW_TASK標志，所以他們啟動時的情況是相同的，上面再驗證singleTask時已經闡述過，現在重新說明一下：

由於ThirdActivity是被啟動模式為singleInstance類型的Activity(即SecondActivity)啟動的，framework會為它它加上FLAG_ACTIVITY_NEW_TASK標志，這時framework會檢索是否已經存在了一個affinity為com.jg.zhang.androidtasktest.second(即ThirdActivity的taskAffinity屬性)的任務，

如果存在這樣的一個任務，則檢查在這個任務中是否已經有了一個ThirdActivity的實例， 如果已經存在一個ThirdActivity的實例，則會重用這個任務和任務中的ThirdActivity實例，將這個任務調到前台，清除位於ThirdActivity上面的所有Activity，顯示ThirdActivity，並調用ThirdActivity的onNewIntent()。如果不存在一個ThirdActivity的實例，會在這個任務中創建ThirdActivity的實例，並調用onCreate()方法 如果不存在這樣的一個任務，會創建一個新的affinity為com.jg.zhang.androidtasktest.second的任務，並且將ThirdActivity啟動到這個新的任務中

如果ThirdActivity不設置taskAffinity，即ThirdActivity和MainActivity的taskAffinity相同，都為應用的包名，那麼ThirdActivity是不會開啟一個新任務的，framework中的判定過程如下：

在SecondActivity啟動ThirdActivity時，因為SecondActivity是singleInstance的，所以設定ThirdActivity的啟動標志為FLAG_ACTIVITY_NEW_TASK然後獲得ThirdActivity的taskAffinity，即為包名com.jg.zhang.androidtasktest檢查是否已經存在一個affinity為com.jg.zhang.androidtasktest的任務，這個任務是存在的，就是MainActivity所在的任務，這個任務是在啟動MainActivity時開啟的既然已經存在這個任務，就檢索在這個任務中是否存在一個ThirdActivity的實例，發現不存在在這個已有的任務中啟動一個SecondActivity的實例

為了作一個清楚的比較，列出ThirdActivity的taskAffinity屬性設為com.jg.zhang.androidtasktest.second時的啟動過程

在SecondActivity啟動ThirdActivity時，因為SecondActivity是singleInstance的，那麼設定ThirdActivity的啟動標志為FLAG_ACTIVITY_NEW_TASK然後獲得ThirdActivity的taskAffinity，即為com.jg.zhang.androidtasktest.second檢查是否已經存在一個affinity為com.jg.zhang.androidtasktest.second的任務，這個任務是不存在的創建一個新的affinity為com.jg.zhang.androidtasktest.second的任務，並且將ThirdActivity啟動到這個新的任務

到此singleInstance也介紹完了。

五 本文小結

由上述可知，Task是Android Framework中的一個概念，Task是由一系列相關的Activity組成的，是一組相關Activity的集合。Task是以棧的形式來管理的。

我們在操作軟件的過程中，一定會涉及界面的跳轉。其實在對界面進行跳轉時，Android Framework既能在同一個任務中對Activity進行調度，也能以Task為單位進行整體調度。在啟動模式為standard或singleTop時，一般是在同一個任務中對Activity進行調度，而在啟動模式為singleTask或singleInstance是，一般會對Task進行整體調度。

對Task進行整體調度包括以下操作：

按Home鍵，將之前的任務切換到後台長按Home鍵，會顯示出最近執行過的任務列表在Launcher或HomeScreen點擊app圖標，開啟一個新任務，或者是將已有的任務調度到前台啟動singleTask模式的Activity時，會在系統中搜尋是否已經存在一個合適的任務，若存在，則會將這個任務調度到前台以重用這個任務。如果這個任務中已經存在一個要啟動的Activity的實例，則清除這個實例之上的所有Activity，將這個實例顯示給用戶。如果這個已存在的任務中不存在一個要啟動的Activity的實例，則在這個任務的頂端啟動一個實例。若這個任務不存在，則會啟動一個新的任務，在這個新的任務中啟動這個singleTask模式的Activity的一個實例。啟動singleInstance的Activity時，會在系統中搜尋是否已經存在一個這個Activity的實例，如果存在，會將這個實例所在的任務調度到前台，重用這個Activity的實例(該任務中只有這一個Activity)，如果不存在，會開啟一個新任務，並在這個新任務中啟動這個singleInstance模式的Activity的一個實例。
