摩托羅拉刀鋒系列不可拆電池的手機變磚不怕啦,工程線zuoz教程,救磚專用

編輯:摩托羅拉刷機

昨天剛拿新換來的917刷機的時候,刷了一半www.shuleba.com電腦死機了,結果可想而知,手機變磚了,更可悲的是,電量不足無法再次刷機。幸好自己動手能力還可以,制作工程線,終於救活了我的新917,下面上工程線制作教程。


A:准備以下材料
1、1根數據線
2、斜口鉗、美工刀
3、電烙鐵、焊接材料
4、一小段帶皮的細電線
5、萬用表

B:工程線制作
1、用美工刀削去數據線MicroUSB頭(小的那頭)的塑料外殼,直到把裡面的PCB用斜口鉗剝出來,如下圖。注意不要把PCB撬壞或者弄斷了原來連接的線纜

2、剝去帶皮細線的兩頭,用電烙鐵把線的一頭焊接在PCB上的紅線的焊接處

3、把MicroUSB頭翻面,找到標號為4的引腳,將帶皮細線的另一頭焊接在那裡,注意不要和其他的焊點焊在一起,避免短路,如下圖紅圈所示

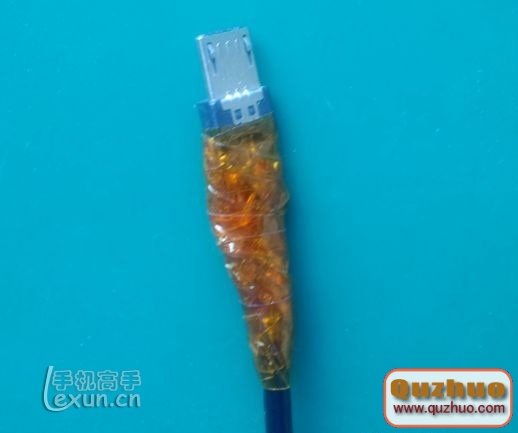

4、用萬用表測試一下PCB的紅點和MicroUSB頭內的第4腳是不是連通,如果已經連通,則用電工膠帶包好MicroUSB頭

5、有條件的可以用熱熔膠把處理好的MicroUSB頭膠起來,增加耐用性。





至此大功告成,就算手機變磚、電板沒電也不用怕了,用不著拆後蓋扣電池了,放心刷機吧
