三星Galaxy S4 I9500拆機步驟教程

　　直接開後蓋拆電池，三星的後蓋簡直太容易拆了，這一步完全不需要工具，電池是3.8V，2600mAh(總功率9.88W)。

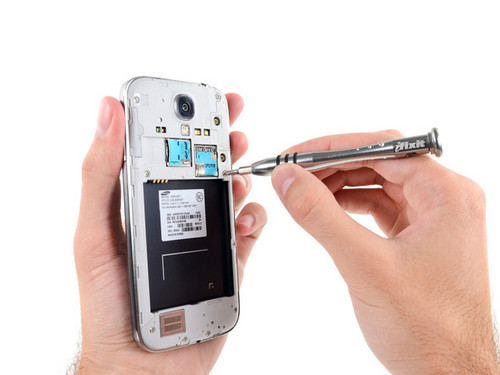

　　現在開始拆螺絲，將支架和主板小心地分離開來，雖然都是塑料，但還是小心為妙，這貨也不便宜!

　　傳說中的S4主板赤裸裸的暴露出來了，開始雞凍了有木有?

　　支架上有音量鍵、電源鍵和揚聲器，另外還配備一個浸水指示器，遇到水就會變色，騙不了三星售後了。

　　總體感覺一般般，比華強北好一點，興趣不是很大，還是繼續拆吧!下面的動作比較危險，只供專業人士學習，普通人別模仿人家手賤啊。

　　1300萬像素攝像頭，非常給力了，確實比想象中要出色很多，筆者用過才來幫三星說一句真相的，不然沒這個閒情。

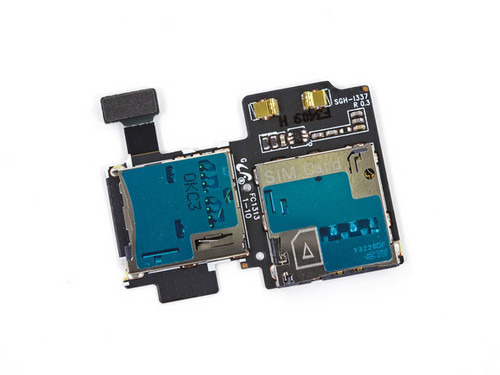

　　這是插Micro-SIM卡的板子，沾著一層化學膠水，看上去很牢靠的樣子。

　　來看看這主板上都堆了些什麼東西。

　　主板正面：

　　中上紅色：高通MDM9215 4G/LTE基帶

　　右下橙色：高通PM8917電源管理單元

　　右上黃色：ARM MBG955H控制單元

　　中下青色：三星K3QF2F200E 2GB LPDDR3內存(底下應該是一體封裝的高通骁龍600 APQ8064AB 1.9GHz四核處理器)

　　左下藍色：東芝THGBM5G7A4JBA4W 16GB eMMC(EMMC集成了NAND封裝閃存和控制器)

　　中上黑色：高通WCD9310音頻編碼器

　　左上粉色：ATMEL UC128L5微控制器

　　主板背面：

　　藍色：Maxim MAX77803微控制器

　　青色：博通20794S1A NFC控制器

　　黑色：高通PM8821電源管理單元

　　粉色：Silicon Image 8240BO MHL 2.0發射器

　　橙色：高通WTR1605七頻段4G/LTE芯片 (Nexus 4也采用這個芯片)

　　黃色：SWA GNF09(有誰知道干啥用的嗎?)

　　紅色：Skyworks 77619四頻段GSM/EDGE功率放大器

　　哈哈，不出所料，三星內存下面果然是骁龍600 APQ8064T 1.9GHz的四核處理器。

　　上面是3.5mm的耳機孔，三星還真是會利用空間，和耳機接口在一起的還有LED狀態指示燈、一對紅外傳感器中的一個。

　　前置的200萬像素攝像頭，沒什麼好介紹的。好累啊，下面讀者自己多看圖吧，筆者不那麼多廢話了。

　　哇，東西好多，有聽筒揚聲器、紅外發射器、環境光傳感器陣列、第二個紅外傳感器，小心別弄壞了!

　　這個東西是一個振蕩器震動馬達，類似Nexus 4、Galaxy Nexus裡用到的，編號53329 34AVCV，不過現在，它已經壯烈犧牲了。

　　紅框內是Sensirion SHTC1濕度和溫度傳感器。橙色框內的S1029 6914不是很確定，估計是語音麥克風。背面還有一顆編號RF1119的玩意兒，也不知道是啥。

　　顯示屏和玻璃是融為一體的，使用了一層光學膠，並且還牢牢粘在塑料邊框上，一體式設計，老外也不想拆了，OLED屏很金貴的，那就不拆呗。

　　這裡還有第二個浸水指示器，好賤啊有木有?呵呵，這裡居然還有一個隱藏夠深的Synaptics S5000B觸摸控制器，是用來負責S4的超敏感觸摸控制的，其實就是讓人戴著手套還能用手指控制屏幕。

　　好了，終於拆完了，亮一下拆機成果，這S4拆機是國外專業拆機網站ifixit做的，水印就不去掉了，尊重一下知識版權。
