型號ME7086A的酷能量iPhone 7背夾電池拆解圖賞

編輯:Android手機知識

在電池方面,蘋果一直很保守,在安卓陣營電池容量已突破6000mAh,蘋果新一代iphone依然維持了不到3000mAh的電池容量。

安卓與iOS完全采用了兩種不同電池策略,android主張開源,而iOS則推崇節流。不過再怎麼樣,3000mAh也優化不出6000mAh的續航時間,移動電源和背夾電池成了iPhone重度用戶的救命稻草。

對於背夾電池,不同人的觀點也不一樣,有人認為背夾電池既能供電,又能充當保護殼,一舉兩得。而另外一部分人則認為背夾電池嚴重破壞了手機的手感,得不償失。

從iPhone 7/7Plus開始,蘋果取消了16G版本的iPhone,不過仍有一部分人依然在使用16G的iPhone,在捉襟見肘的存儲容量面前,帶擴容功能的背夾電池讓小容量用戶完全無法拒絕

酷能量作為較早進入iPhone背夾電池領域的品牌之一,在背夾電池的設計上有著自己獨到的見解。無下巴設計是其最容易讓用戶記住的IP設計,一直為用戶所稱贊。今天就讓我們一起來看一款型號為ME7086A的酷能量iPhone7背夾電池。

先看看其背面,首先映入眼簾的是“KUNER”酷能量標志,還有一個圓形的電源按鍵。背面看起來凹凸有致,手感上也相當不錯,由於整個外殼使用了液態硅膠,使用時就像觸摸在皮膚上一樣光滑柔軟。

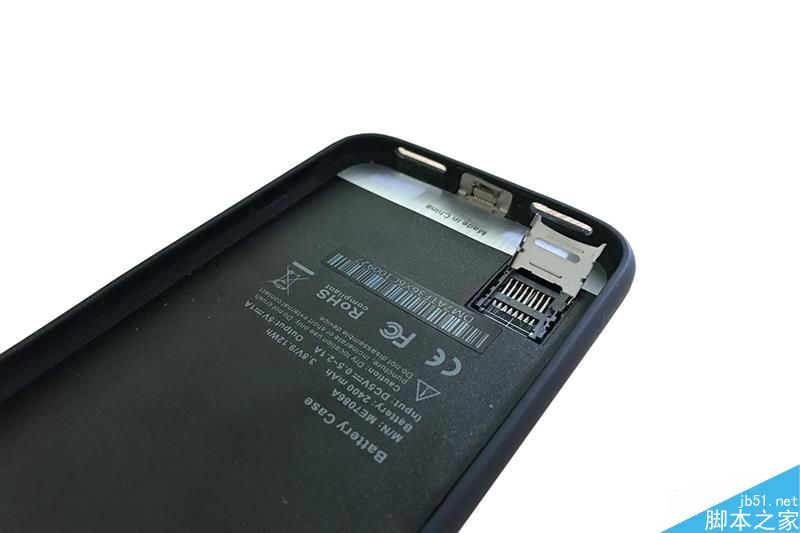

內部是銘牌參數,總容量2400mAh,可為iPhone7充一次電左右,3.85V的電壓平台略高於iPhone電池的3.82V。輸入支持DC 5V/2.1A,輸出只有5V/1A,與蘋果原裝充電器一致。

銘牌參數下面有一個SD卡槽,斷掉的lightning插頭是被一個女漢子強行用外力掰斷的。可以看到底部采用了經典的無下巴設計,整體觀感比有下巴設計好看太多。

底部雙揚聲器開孔

長按電源鍵指示燈亮起為iPhone供電

由右上處銘牌處撕開,露出高密度聚合物電芯

電芯特寫

全部撕掉後還有一塊黑色塑料片保護電路板

全部撕開後得見電路板真容,考慮到用戶按壓,這一面只有少部分電阻。仔細看最右端的識別陣腳有條黑色線繞到了背面。

看看背面,電子原件全部集中在了這面,TF卡通過10pin排線連接到主PCB板上。三條紅色的線比較顯眼,接口處有兩個針腳通過紅線短接,仔細看,這裡短接的並不是Lightning上的識別針腳與接地針腳,而是Lightning接口8Pin外另外的兩處。

最大的芯片是酷能量自主研發的KN1315處理器,整塊背夾電池的大腦。右下方是美國萬代AOS8810場效應管,雙向保護開關。

處理器左邊是英集芯IP5108,該芯片是一顆高集成充放電管理芯片,可支持2.5A充電,2A放電,背夾電池的4顆LED燈珠也是由該芯片管理。

總結起來,酷能量智能手機殼手感超級棒,無下巴設計美感爆棚,最大支持256G的TF卡拓展簡直是小容量用戶福音。不過電路板上的飛線給人一種半成品的感覺,希望能改進。
