紅米手機拆機圖賞:揭開紅米手機內部神秘的做工面紗

編輯:Android手機知識

紅米手機昨天下午的正式發布,引來諸多IT媒體頭條關注。紅米手機最大的亮點體現在高性價比、知名品牌、最好的MIUI V5系統。最為一款售價僅799元的四核紅米手機,其競爭優勢將力壓諸多國產千元四核手機,那麼紅米手機在低價高性價比的同時,其內部做工與質量如何呢?相信這是很多手機愛好者朋友會思考的一個問題。以下本站小編為大家分享上最新的紅米手機真機拆解,揭開紅米手機內部神秘的做工面紗。

紅米手機拆機圖解:紅米手機做工與質量揭秘
紅米手機拆機圖解:紅米手機做工與質量揭秘

此次紅米手機的拆解,我們主要看看紅米手機在799元的低價面前,其內部做工到底如何,有沒有放棄品質等問題。在紅米手機發布會上,雷軍稱紅米手機合小米手機采用了相同的工藝要求,事實是否如此呢,以下我們先從數據線拆解開始。

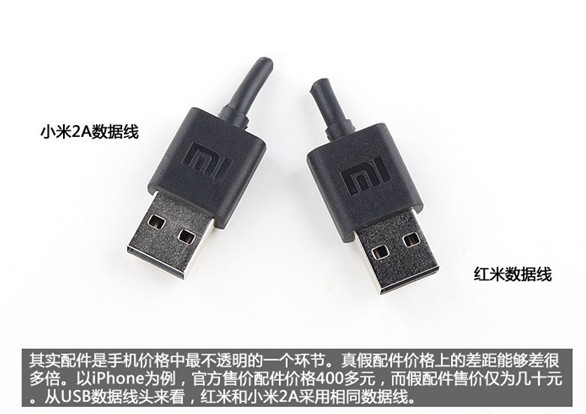

紅米手機與小米2A數據線對比
紅米手機與小米2A數據線對比

其實配件是手機價格中最不透明的一個環節,真假配件價格上的差距很大。以我們熟知的iPhone為例,官方售價在四百多遠,而假iPhone配件往往只有幾十元不等。如上圖,從USB數據線頭來看,紅米手機和小米2A采用了相同的數據線。

紅米手機與小米2A數據線做工相同
紅米手機與小米2A數據線做工相同

通過拆解紅米手機與小米2A手機內部的數據線也可以看出,紅米手機與小米手機采用了相同的數據線。

紅米手機數據線內部拆解
紅米手機數據線內部拆解

充電插頭方面,紅米手機合小米手機也采用了不同的充電頭,看上去孔密手機的插頭比較山寨,之前網上爆料的為手機充電被電死的新聞,我們對紅米手機也進行了拆解。

紅米手機充電器拆解
紅米手機充電器拆解

可以看到,雖然小米2A充電器比較小、做工比較緊湊。但仔細一看,紅米手機合小米2A手機的充電構造基本是相同的,保護電路也做的比較到位。在功能和安全性方面沒什麼問題,只是塑料外殼的強度要比小米2A要弱一些。

紅米手機與小米2A充電器內部拆解對比
紅米手機與小米2A充電器內部拆解對比

下面我們來對我們今天的主角--紅米手機來進行拆解了。紅米手機采用了小米一貫的可拆卸電池設計,搭載了全新的B,41電池,該電池采用了2000mAh的電芯,在4.7英寸720P高清屏幕手機中,續航能力也算中規中矩。

紅米手機拆機圖解開始
紅米手機拆機圖解開始

紅米手機采用了和小米手機相同的螺絲固定與卡扣固定方式,其中有一顆螺絲中有保修易碎貼,也就是說,紅米手機拆機後,將失去保修服務。

紅米手機拆機圖解:紅米手機做工與質量怎麼樣
紅米手機拆機圖解:紅米手機做工與質量揭秘

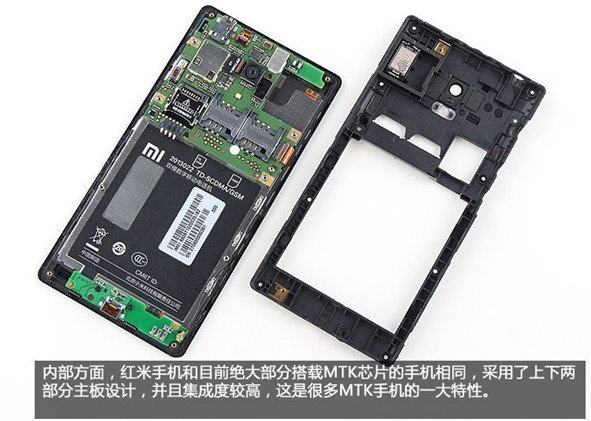

拆解了內部第一道外殼之後,我們即可看到紅米手機內部情況了。總體來看,紅米手機和目前絕大部分搭載MTX芯片的手機設計基本相同,采用了上下兩部分主板設計,並且集成度較高,這是很多MTK手機的一大特點。

紅米手機拆機內部特寫
紅米手機拆機內部特寫

紅米手機頂部揚聲器拆卸下來的特寫
紅米手機頂部揚聲器拆卸下來的特寫

紅米手機底部主板並沒有采用主流的粘貼在前部面板上,而是采用了兩顆螺絲固定在前面板上,如下圖所示:

紅米手機底部主板拆解
紅米手機底部主板拆解

通過對紅米手機底部面板的拆解,我們發現,紅米手機並沒有配備虛擬按鍵的背光燈,這和小米2、小米2S也基本相同。

紅米手機拆機圖解

頂部主板由螺絲和軟性印刷電路板等固定,並且我們也在主板上發現了防水貼紙,這些大多數手機中都會出現,主要是檢測手機是否進水,在保修的時候,廠商會以這個為主要判斷依舊。

紅米手機內部主板上貼有防水貼紙
紅米手機內部主板上貼有防水貼紙

拆解下來的紅米手機主板和前面面板特寫
拆解下來的紅米手機主板和前面面板特寫

紅米手機采用了IPEX高端子線,負責信號的傳輸等。比普通在主板上走線的傳輸信線來說,這種方式信號衰減稍微更少一些。

紅米手機拆解下來的IPEX高端子線
紅米手機拆解下來的IPEX高端子線

紅米手機內置的震動模塊特寫

紅米手機內置的震動模塊特寫

紅米手機搭載了FT5316觸控芯片,該芯片負責提升用戶觸控體驗。

紅米手機搭載了FT5316觸控芯片
紅米手機搭載了FT5316觸控芯片

紅米手機後置的800萬像素主攝像頭拆解特寫,采用了F/2.2大光圈設計,拍照表現令人滿意。

紅米手機拆解下來的後置800萬像素攝像頭
紅米手機拆解下來的後置800萬像素攝像頭

紅米手機前置的攝像頭和光纖距離感應器特寫
紅米手機前置的攝像頭和光纖距離感應器特寫

紅米手機主板正面特寫
紅米手機主板正面特寫

紅米手機采用的雙SIM卡插槽和Micr-SD擴展存儲卡插槽拆解特寫。這也是繼小米1S之後,又一款支持Micr-SD擴展存儲卡的雙卡雙待手機。

紅米手機雙SIM卡插槽和Micr-SD擴展插槽拆解特寫。
紅米手機雙SIM卡插槽和Micr-SD擴展插槽拆解特寫

紅木手機內置的閃光燈特寫
紅木手機內置的閃光燈特寫

紅米手機降噪麥克風特寫
紅米手機降噪麥克風特寫

紅米手機打在了陀螺儀特寫,799元價格的四核手機,能搭載陀螺儀的手機很少,至此也說明紅米手機在性價比方面很有優勢。

紅米手機內置的陀螺儀特寫
紅米手機內置的陀螺儀特寫

紅米手機搭載的MT6589T四核處理器芯片特寫,默認主頻高達1.5Ghz,性能上還是比較出眾,這也是聯發科為紅米手機打造的一整套核心芯片解決方案。

紅米手機內置的聯科發MT6589T四核處理器
紅米手機內置的聯科發MT6589T四核處理器

紅米手機搭載的三星品牌運行內容,內存容量為1G。

紅米手機內置的三星內存芯片特寫
紅米手機內置的三星內存芯片特寫

紅米手機搭載的連卡法MT6320GA電源管理芯片特寫
紅米手機搭載的聯科發MT6320GA電源管理芯片特寫

紅米手機在音量鍵和電源鍵上套上了橡皮膠,從細節看,紅米手機的做工還是很不錯的。

紅米手機拆機圖解:紅米手機做工與質量揭秘

拆機總結:通過以上紅米手機拆機拆解我們可以看出,紅米手機采用了性價比很突出的聯發科整套芯片組,在整體做工方面和目前主流的MT6589芯片手機部分伯仲,但我們也看到,小米手機在很多細節方面也有所注重,例如搭載了大光圈後置攝像頭、4.7英寸不錯的720P IPS屏幕、另外內部還有千元機少有的陀螺儀,從這些方面來看,紅米手機還是相當具有競爭力的。

小米紅米手機拆機總結
小米紅米手機拆機總結

其他細節方面,紅米手機采用了和小米手機相同的數據線,充電器也沒有縮水。值得一提的是小米2S是由富士康代工生產,而此次紅米手機則由聞泰代工,兩者就是知名大廠商,只是富士康要出名一些,在做工與質量上,紅米手機也是比較可靠的,售價僅799元,論性價比、論品牌以及論系統,都有較大優勢,喜歡該機的朋友很值得考慮下。
