聯想樂檬K3 Note(K50)手機拆機教程

編輯:Android手機知識

      聯想樂檬K3 Note(K50)手機沿襲了去年樂檬K3的風格,現在己經在各大網站開始評測了,那麼樂檬K3 Note(K50)手機做工如何,內部構造又如何呢,如果大家想了解一下樂檬K3 Note(K50)手機的內部電路圖什麼的,就來看一看下面的樂檬K3 Note(K50)手機拆機教程吧:





(本次拆機的是聯想樂檬K3 Note K50標准版本,聯想樂檬K3 Note K50天籁版的喇叭音腔會有所不同)



1、我們先來拆開後蓋,沿左下角,縫隙將後蓋拆開。後蓋采用塑料聚酯纖維材質,後殼表面采用PU噴塗,使之觸感細膩,日常使用中達到後蓋不留指紋的效果。後面部分可以看到TF卡卡槽和SIM卡卡槽基本一樣的位置,其他部件均有不小的改動,且為了機身的穩固,使用了更多的螺絲固定。



聯想樂檬K3 Note(K50)手機拆機教程

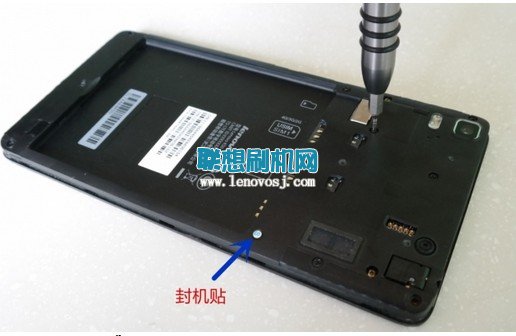

2、取下背部的固定螺絲(共10顆螺絲),沿邊緣縫隙,摳開背框。如下圖:





聯想樂檬K3 Note(K50)手機拆機教程

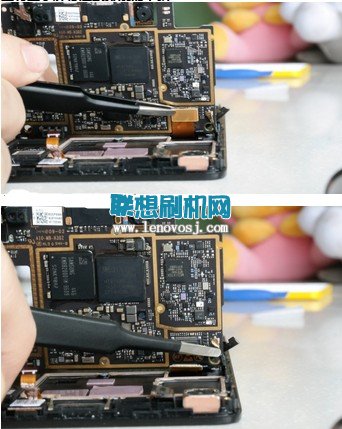

3、取下主板固定螺絲(兩個)輕撥開,側邊按鍵。因為按鍵的鏈接主板的排線是焊錫的並非卡扣。取主板需小心撥開側邊按鍵,該按鍵是使用膠粘和的。如下圖:



聯想樂檬K3 Note(K50)手機拆機教程



4、撥開觸摸屏鏈接排線卡扣,取下排線,如下圖:



聯想樂檬K3 Note(K50)手機拆機教程



5、撥開後置攝像頭鏈接排線卡扣和前置攝像頭連接排線卡扣,如下圖:



聯想樂檬K3 Note(K50)手機拆機教程



6、此時可以從主板上部將主板掀起,可以看到背面的底部還有顯示屏幕連接排線的卡扣



聯想樂檬K3 Note(K50)手機拆機教程



7、取下RF射頻連接線,因為主板連接話筒及振動器的排線是焊錫的主板上的,無法直接取下,所以樂檬K3 Note(K50)手機拆機就到這裡結束了!



聯想樂檬K3 Note(K50)手機拆機教程



聯想樂檬K3 Note(K50)手機拆機教程



 聯想樂檬K3 Note(K50)拆機其實並不難的,只要您細心操作就可以了,如果想拆機又不夠專業的話,還是建議請維修師傅幫忙弄吧!
