Android應用程序UI硬件加速渲染技術簡要介紹和學習計劃

Android系統的流暢性一直被拿來與iOS比較，並且認為不如後者。這一方面與Android設備硬件質量參差不齊有關，另一方面也與Android系統的實現有關。例如在3.0前，Android應用程序UI繪制不支持硬件加速。不過從4.0開始，Android系統一直以“run fast, smooth, and responsively”為目標對UI進行優化。本文對這些優化進行簡要介紹和制定學習計劃。

注意，上面我們說Android系統不支持硬件加速的UI 繪制，針對的是Android應用程序2D UI繪制。對於3D UI，例如游戲，一直是支持硬件加速渲染的。此外，從前面Android應用程序與SurfaceFlinger服務的關系概述和學習計劃、Android系統Surface機制的SurfaceFlinger服務簡要介紹和學習計劃和Android應用程序窗口（Activity）實現框架簡要介紹和學習計劃這三個系列的文章可以知道，Android系統的UI從繪制到顯示到屏幕是分兩步進行的：第一步是在Android應用程序進程這一側進行的；第二步是在SurfaceFlinger進程這一側進行的。前一步將UI繪制一個圖形緩沖區中，並且將該圖形緩沖區交給後一步進行合成以及顯示在屏幕中。其中，後一步的UI合成一直都是以硬件加速方式完成的。

在支持Android應用程序UI硬件加速渲染之前，Android應用程序UI的繪制是以軟件方式進行的，為了更好地理解Android應用程序UI硬件加速渲染技術，我們先回顧在Android應用程序窗口（Activity）實現框架簡要介紹和學習計劃這個系列的文章提及的軟件渲染技術，如圖1所示：

圖1 Android應用程序UI軟件渲染過程

在Android應用程序進程這一側，每一個窗口都關聯有一個Surface。每當窗口需要繪制UI時，就會調用其關聯的Surface的成員函數lock獲得一個Canvas，其本質上是向SurfaceFlinger服務Dequeue一個Graphic Buffer。Canvas封裝了由Skia提供的2D UI繪制接口，並且都是在前面獲得的Graphic Buffer上面進行繪制的。繪制完成之後，Android應用程序進程再調用前面獲得的Canvas的成員函數unlockAndPost請求顯示顯示在屏幕中，其本質上是向SurfaceFlinger服務Queue一個Graphic Buffer，以便SurfaceFlinger服務可以對Graphic Buffer的內容進行合成，以及顯示到屏幕上去。

接下來我們再來看Android應用程序UI硬件加速渲染技術，如圖2所示：

圖2 Android應用程序UI硬件加速渲染過程

這這裡我們首先要明確什麼是硬件加速渲染，其實就是通過GPU來進行渲染。GPU作為一個硬件，用戶空間是不可以直接使用的，它是由GPU廠商按照Open GL規范實現的驅動間接進行使用的。也就是說，如果一個設備支持GPU硬件加速渲染，那麼當Android應用程序調用Open GL接口來繪制UI時，Android應用程序的UI就是通過硬件加速技術進行渲染的。因此，在接下來的描述中，我們提及到GPU、硬件加速和Open GL時，它們表達的意思都是等價的。

從圖2可以看到，硬件加速渲染和軟件渲染一樣，在開始渲染之前，都是要先向SurfaceFlinger服務Dequeue一個Graphic Buffer。不過對硬件加速渲染來說，這個Graphic Buffer會被封裝成一個ANativeWindow，並且傳遞給Open GL進行硬件加速渲染環境初始化。在Android系統中，ANativeWindow和Surface可以是認為等價的，只不過是ANativeWindow常用於Native層中，而Surface常用於Java層中。另外，我們還可以將ANativeWindow和Surface看作是像Skia和Open GL這樣圖形渲染庫與操作系統底層的圖形系統建立連接的一個橋梁。

Open GL獲得了一個ANativeWindow，並且進行了硬件加速渲染環境初始化工作之後，Android應用程序就可以調用Open GL提供的API進行UI繪制了，繪制出來內容就保存在前面獲得的Graphic Buffer中。當繪制完畢，Android應用程序再調用libegl庫提供的一個eglSwapBuffer接口請求將繪制好的UI顯示到屏幕中，其本質上與軟件渲染過程是一樣的，都是向SurfaceFlinger服務Queue一個Graphic Buffer，以便SurfaceFlinger服務可以對Graphic Buffer的內容進行合成，以及顯示到屏幕上去。

關於Android應用程序UI的硬件加速渲染過程中涉及到Open GL環境初始化和繪制的簡化版本，可以參考前面Android系統的開機畫面顯示過程分析一文提到的Android系統開機動畫的實現。在Android系統的開機畫面顯示過程分析這篇文章中，開機動畫其實是由一個/system/bin/bootanimation程序實現的。這個程序可以看成是一個沒有使用Android SDK來開發的一個Native應用程序。

在這個系列的文章中，我們將通過Android 5.0的源碼來分析Android應用程序UI的硬件加速渲染技術。不過為了更好地理解Android 5.0的硬件加速渲染實現，我們有必要先了解從Android 3.0以來，Android應用程序UI硬件加速渲染的進化歷史：

1. Android 3.0，也就是Honeycomb版本，開始引用OpenGLRenderer圖形渲染庫，支持Android應用程序UI可選地使用硬件加速渲染。

2. Android 4.0，也就是Ice Cream Sandwich版本，要求設備默認支持Android應用程序UI硬件加速渲染，並且增加一個TextureView控件，該控件直接支持以Open GL紋理的形式來繪制UI。

3. Android 4.1、4.2和4.3，也就是Jelly Bean版本，加入了Project Butter（黃油計劃）的特性，包括：A. 通過Vsync信號來同步UI繪制和動畫，使得它們可以獲得一個達到60fps的固定的幀率；B. 三緩沖支持，改善GPU和CPU之間繪制節奏不一致的問題；C. 將用戶輸入，例如touch event，同步到下一個Vsync信號到來時再處理；D. 預測用戶的touch行為，以獲得更好的交互響應；E. 每次用戶touch屏幕時，進行CPU Input Boost，以便減少處理延時。

4. Android 4.4，也就是KitKat版本，一方面通過優化內存使用，另一方面是可選地支持使用ART運行時替換Dalvik虛擬機，來提高應用程序的運行效率，使得其UI更流暢。

5. Android 5.0，也就是Lollipop版本，ART運行時引進了Compacting GC，進一步優化了Android應用程序的內存使用，並且ART運行時正式替換了Dalvik虛擬機，同時，Android應用程序增加了一個Render Thread，專門負責UI渲染和動畫顯示。

從Android應用程序UI硬件加速渲染的進化歷史可以看出，Android系統確實是在踐行run fast, smooth, and responsively的宏偉計劃，並且也是做到了。

有了前面的基礎知識之後，我們接下來再來Android 5.0的窗口和動畫是如何通過硬件加速技術來渲染的，如圖3所示：

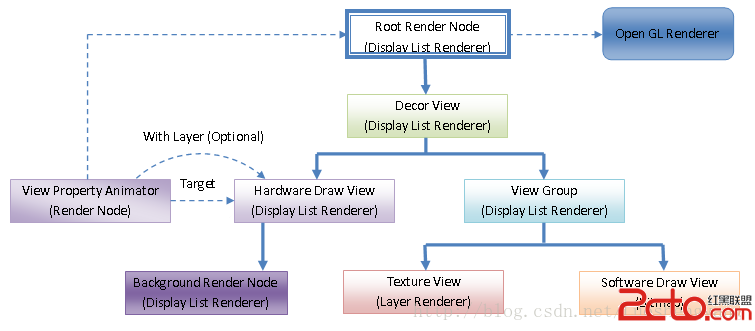

圖3 Android應用程序窗口和動畫的硬件加速渲染框架

在Android應用程序窗口中，每一個View都抽象為一個Render Node，而且如果一個View設置有Background，這個Background也被抽象為一個Render Node。這是由於在OpenGLRenderer庫中，並沒有View的概念，所有的一切可繪制的元素都抽象為一個Render Node。

每一個Render Node都關聯有一個Display List Renderer。這裡又涉及到另外一個概念——Display List。注意，這個Display List不是Open GL裡面的Display List，不過它們在概念上是差不多的。Display List是一個繪制命令緩沖區。也就是說，當View的成員函數onDraw被調用時，我們調用通過參數傳遞進來的Canvas的drawXXX成員函數繪制圖形時，我們實際上只是將對應的繪制命令以及參數保存在一個Display List中。接下來再通過Display List Renderer執行這個Display List的命令，這個過程稱為Display List Replay。

引進Display List的概念有什麼好處呢？主要是兩個好處。第一個好處是在下一幀繪制中，如果一個View的內容不需要更新，那麼就不用重建它的Display List，也就是不需要調用它的onDraw成員函數。第二個好處是在下一幀中，如果一個View僅僅是一些簡單的屬性發生變化，例如位置和Alpha值發生變化，那麼也無需要重建它的Display List，只需要在上一次建立的Display List中修改一下對應的屬性就可以了，這也意味著不需要調用它的onDraw成員函數。這兩個好處使用在繪制應用程序窗口的一幀時，省去執行很多的應用程序代碼，也就是大大地節省了CPU的執行時間。

注意，只有使用硬件加速渲染的View，才會關聯有Render Node，也就才會使用到Display List。我們知道，目前並不是所有的2D UI繪制命令都是GPU可以支持的。這一點具體可以參考官方說明文檔：http://developer.android.com/guide/topics/graphics/hardware-accel.html。對於使用了GPU不支持的2D UI繪制命令的View，只能通過軟件方式來渲染。具體的做法是將創建一個新的Canvas，這個Canvas的底層是一個Bitmap，也就是說，繪制都發生在這個Bitmap上。繪制完成之後，這個Bitmap再被記錄在其Parent View的Display List中。而當Parent View的Display List的命令被執行時，記錄在裡面的Bitmap再通過Open GL命令來繪制。

另一方面，對於前面提到的在Android 4.0引進的TextureView，它也不是通過Display List來繪制。由於它的底層實現直接就是一個Open GL紋理，因此就可以跳過Display List這一中間層，從而提高效率。這個Open GL紋理的繪制通過一個Layer Renderer來封裝。Layer Renderer和Display List Renderer可以看作是同一級別的概念，它們都是通過Open GL命令來繪制UI元素的。只不過前者操作的是Open GL紋理，而後者操作的是Display List。

我們知道，Android應用程序窗口的View是通過樹形結構來組織的。這些View不管是通過硬件加速渲染還是軟件渲染，或者是一個特殊的TextureView，在它們的成員函數onDraw被調用期間，它們都是將自己的UI繪制在Parent View的Display List中。其中，最頂層的Parent View是一個Root View，它關聯的Root Node稱為Root Render Node。也就是說，最終Root Render Node的Display List將會包含有一個窗口的所有繪制命令。在繪制窗口的下一幀時，Root Render Node的Display List都會通過一個Open GL Renderer真正地通過Open GL命令繪制在一個Graphic Buffer中。最後這個Graphic Buffer被交給SurfaceFlinger服務進行合成和顯示。

上面分析的應用程序UI繪制機制還沒有涉及到動畫。當一個View需要以動畫的形式顯示時，我們可以通過調用這個View的成員函數animate獲得一個ViewPropertyAnimator。ViewPropertyAnimator像View一樣，也被抽象為一個Render Node。不過這個Render Node的處理方式與View的Render Node的處理方式不同，它們會被注冊到Android應用程序的Render Thread中，然後由Render Thread負責執行它所蘊含著的動畫，直到動畫結束為止。這樣就不需要Android應用程序的主線程處理動畫了，使得Android應用程序的主線程可以更專注地處理用戶輸入，從而使用Android應用程序UI具有更好的響應性。

更進一步地，如果我們調用了ViewPropertyAnimator的成員函數withLayer，那麼目標View的動畫可以得到更一步的優化。回憶TextureView的特點，它是直接通過Open GL紋理來繪制，這樣可以省去Display List這一中間步驟。同樣的，當我們調用了ViewPropertyAnimator的成員函數withLayer時，目標View的Layer Type將被臨時修改為LAYER_TYPE_HARDWARE。對於Layer Type為LAYER_TYPE_HARDWARE的View，它將直接通過Open GL的Frame Buffer Object（FBO）來實現，這樣也是可以提高渲染效率。等到動畫結束的時候，目標View的Layer Type將恢復為原來設置的類型。

以上就是Android應用程序窗口和動畫的硬件加速渲染框架，裡面提到的Render Thread還需要進一步解釋。Render Thread是在Android 5.0中引進的，它用來分擔Android應用程序的Main Thread的工作。在Android 5.0之前，Android應用程序的Main Thread不僅負責渲染UI，還負責處理用戶輸入。通過引進Render Thread，我們就可以將Main Thread從UI渲染工作中釋放出來，交由Render Thread來處理，從而也使得Main Thread可以更高專注高效地處理用戶輸入，這樣使得在提高UI繪制效率的同時，也使得UI具有有更高的響應性。

Main Thread與Render Thread的交互模型如圖4所示：

圖4 Android應用程序Main Thread與Render Thread的交互模型

Main Thread主要是負責調用View的成員函數onDraw來構造它們的Display List，然後在下一個Vsync信號到來時，再通過一個Redner Proxy對象向Render Thread發出一個drawFrame命令。Render Thread內部有一個Task Queue，從Main Thread發送過來的drawFrame命令就會保存在Render Thread的Task Queue，等待Render Thread處理。

對於動畫顯示，Main Thread與Render Thread的交互模型如圖5所示：

圖5 Android應用程序Main Thread與Render Thread的動畫交互模型

在Java層，通過Render Node來實現的動畫抽象為一個Render Node Animator。這個Render Node Animator將一個代表動畫的Render Node注冊到Render Thread中，實現上是將該Render Node附加在Android應用程序窗口的Root Render Node中。Render Thread在內部再將該Render Node封裝成一個Animator Handle對象，並且負責執行它所描述的動畫，直到該動畫結束為止。

至此，Android應用程序UI的硬件加速渲染涉及到的關鍵概念我們就介紹完成了，接下來我們還會按照以下四個情景進一步分析它的實現：

1. Android應用程序UI硬件加速渲染的環境初始化過程分析；

2. Android應用程序UI硬件加速渲染的Display List構建過程分析；

3. Android應用程序UI硬件加速渲染的Display List重放過程分析；

4. Android應用程序UI硬件加速渲染的動畫執行過程分析。
